BRUKSANVISNING CombiRangeXtender 40 Laserliner

H Omskiftning mellemområde

I LED mellemområde:

$$ \text { grøn } = \text { lille } $$

$$ r \varnothing d = s t o r $$

J Hoved-/sidemagneter

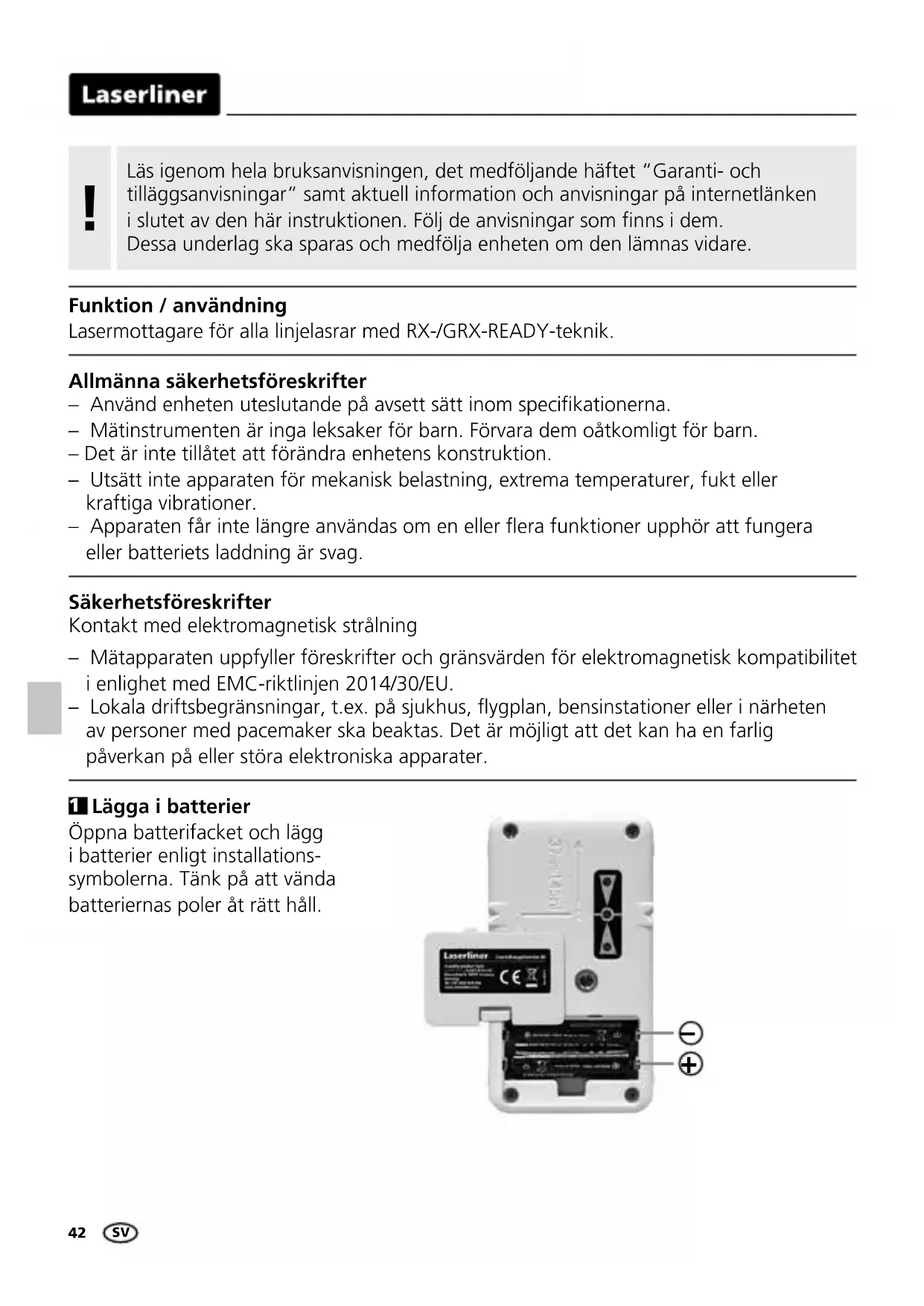

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja enheten om den lämnas vidare.

Funktion / användning

Lasermottagare för alla linjelasrar med RX-/GRX-READY-teknik.

Allmänna säkerhetsföreskrifter

• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Mätinstrumenten är inga leksaker för barn. Förvara dem oåtkomligt för barn.
  – Det är inte tillåtet att förändra enhetens konstruktion.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer.
• Apparaten får inte längre användas om en eller flera funktioner upphör att fungera eller batteriets laddning är svag.

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strålning

• Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMC-riktlinjen 2014/30/EU.
• Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.

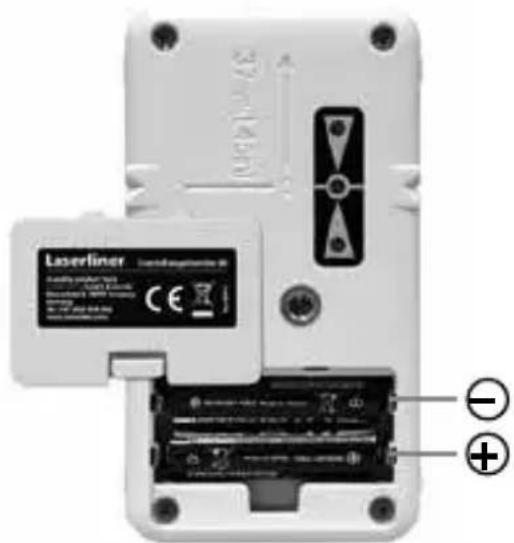

1 Lägga i batterier

Öppna batterifacket och lägg i batterier enligt installations-symbolerna. Tänk på att vända batteriernas poler åt rätt håll.

Laserliner Laserline engine CE ⊕

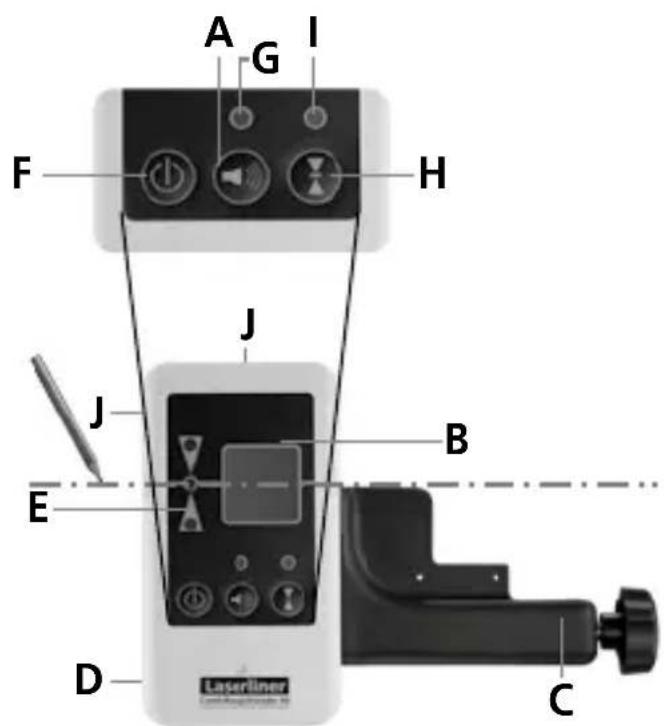

A Ljudsignal PÅ/AV
B Lasermottagningsfält
C Universalhållare
D Batterihållare
E Positionsindikator för laser (fram, bak)
F Strömbrytare PÅ/AV
G Lysdiod Ljudsignal
H O mkoppling mittenområde
I LED mittenområde: grön = liten röd = stor
J Huvud- och sidomagneter

2 RX READY GRX READY Arbete med lasermottagaren

Använd lasermottagaren CRX 40 för nivellering vid stora avständ eller för laserlinjer som inte längre syns. Slå på den med hjälp av knappen F. LED-lampan för mittenområdet (I) och för tonsignalen (G) lyser och en signal hörs.

Linjelaser: Knappen slår på och av handmottagarläge.

CRX 40: Med knappen ställer man in mittenområdets känslighet.

Sätt linjelasern i handmottagarläget. Nu pulserar laserlinjerna med en hög frekvens och laserlinjerna blir mörkare. Tack vare pulseringen identifierar lasermottagaren laserlinjerna upp till ett avständ på maximalt 40 m.

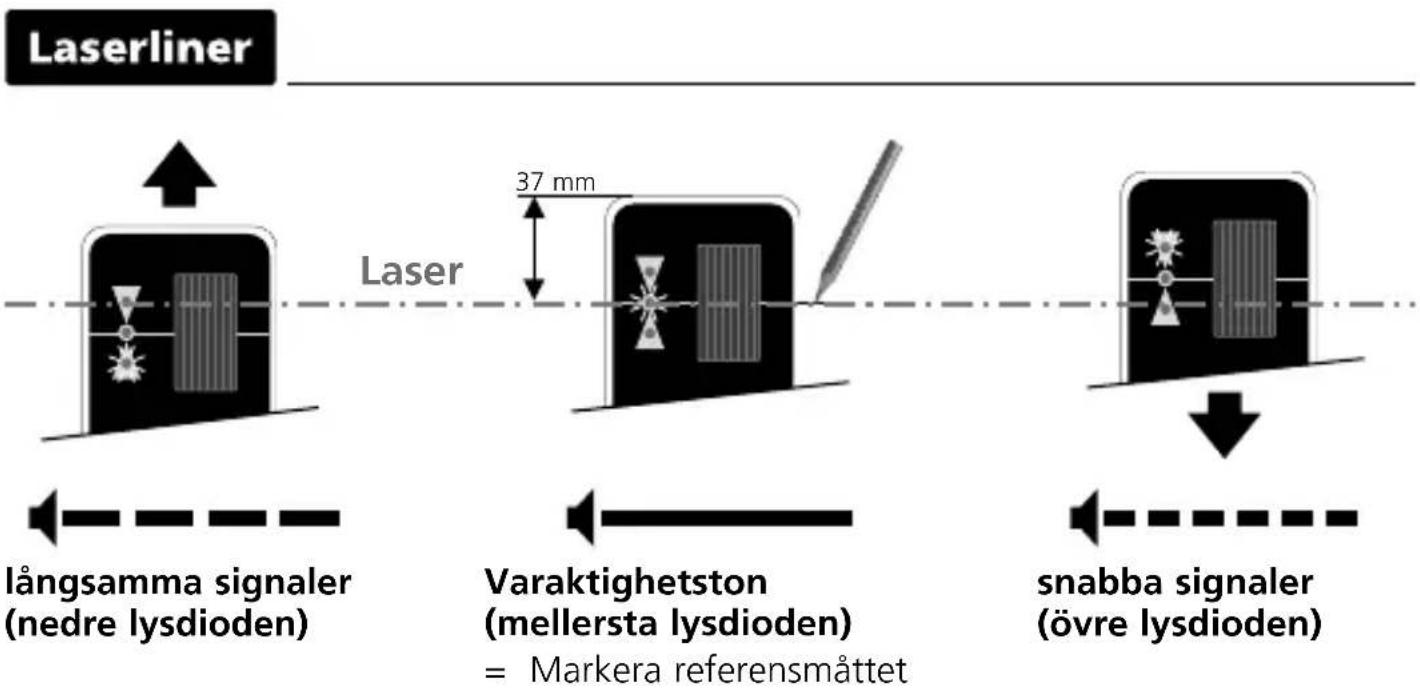

Flytta nu lasermottagarens mottagningsfält (B) uppåt och neråt genom laserlinjerna (horisontell laserlinje) respektive i sidled (vertikala laserlinjer), tills att den mellersta lysdioden tänds. Markera nu det horisontella respektive vertikala referensmättet.

Minsta avstånd till laserapparaten ca. 3 m. Se upp så att inte laserlinjerna reflekteras från speglande ytor. Sådana speglingar kan leda till felaktiga värden.
    note1["Långsamma signaler (nedre lysdioden)"]
    note2["Markera referensmåttet"]
    note3["37 mm"]
    note4["Snabba signaler (övre lysdioden)"]

Laserlinjernas ljusintensitet är högst i mitten och svagare i ändarna. Därmed kan det maximala mottagningsområdet för lasermottagaren minska.

Användning med mätribba

Lasermottagaren CombiRangeXtender 40 kan fästas på mätribbor med universalfästet. Fleximätribban rekommenderas för alla mätningar av golvhöjder. Med hjälp av den kan du fastställa höjdskillnader direkt utan att behöva räkna.

Fara på grund av starka magnetfält

Starka magnetfält kan ha skadlig inverkan på personer med aktiva fysiska hjälpmedel (t.ex. pacemakers) och på elektromekaniska apparater (t.ex. magnetkort, mekaniska klockor, finmekanik, hårddiskar).

Med tanke på den påverkan som starka magnetfält kan ha på personer, ska gällande nationella bestämmelser och föreskrifter iakttas, exempelvis i Tyskland branschorganisationens föreskrift BGV B11 §14 „Elektromagnetiska fält“.

För att undvika en störande påverkan, håll alltid magneterna på ett avständ av minst 30 cm från de implantat och apparater som kan utsättas för fara.

Tekniska data (Tekniska ändringar förbehålls. 20W11)
Lasermottagningsområde max. 40 m
Mottagningsenhetens längd 20 mm
Automatisk avstängning efter 5 minuter (vid oförändrad skärmvisning)
Strömförsörjning 2 x 1,5V LR03 (AAA)
Arbetsbetingelser 0°C ... 40°C, luftfuktighet max. 80% rH, icke-konden-serande, arbetshöjd max. 4000 m över havet
Förvaringsbetingelser -10°C ... 70°C, luftfuktighet max. 80% rH
Mått (B x H x D) 61 x 111 x 22 mm
Vikt 150 g (inklusive batterier)

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater.

Ytterligare säkerhets- och extra anvisningar på:

http://laserliner.com/info?an=ABH
