ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CombiRangeXtender 40 Laserliner

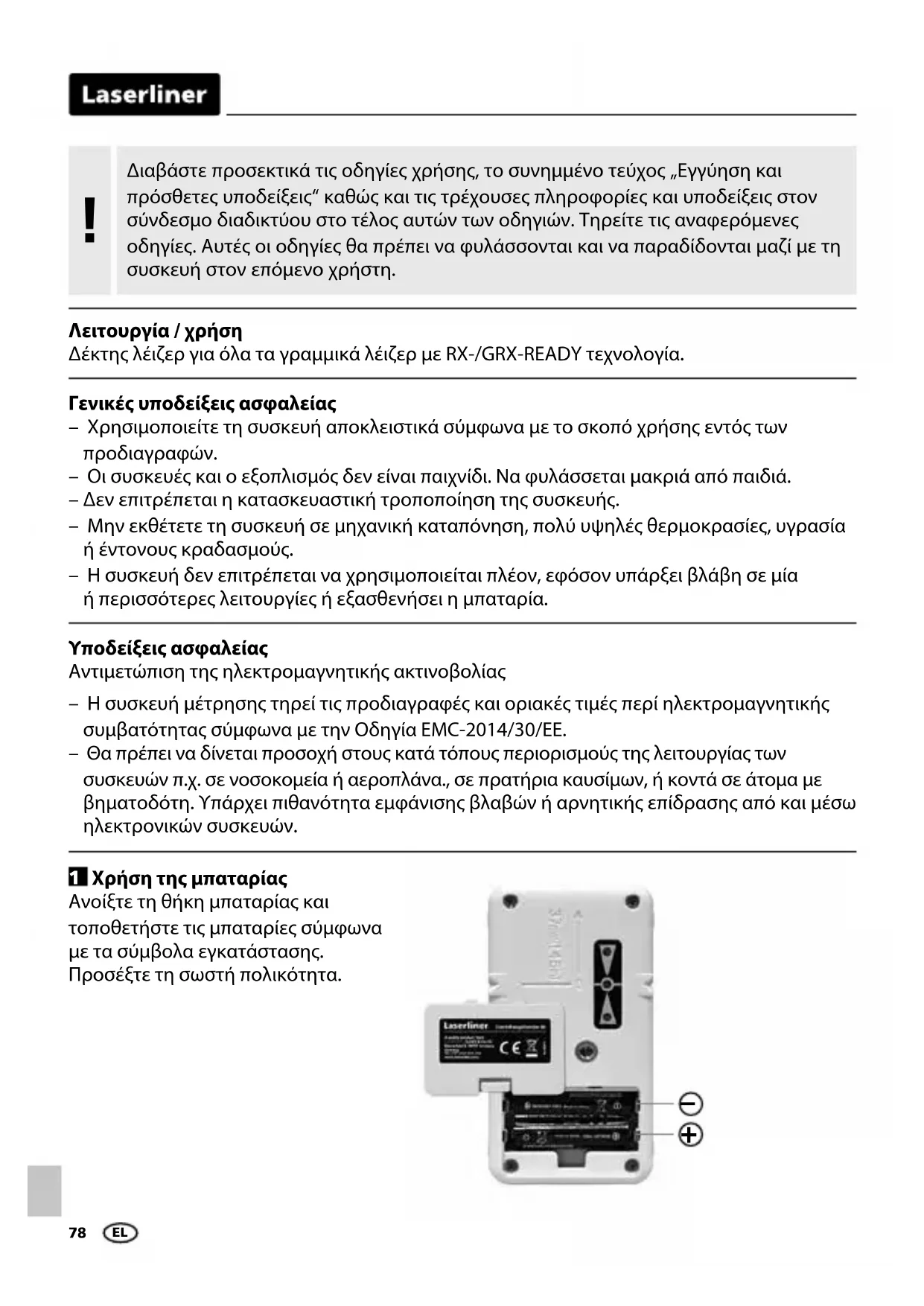

Διαβάστε προσεκτικά τις οδηγίες χρήσης, το συνημμένο τεύχος „Εγγύηση και πρόσθετες υποδείξεις“ καθώς και τις τρέχουσες πληροφορίες και υποδείξεις στον σύνδεσμο διαδικτύου στο τέλος αυτών των οδηγιών. Τηρείτε τις αναφερόμενες οδηγίες. Αυτές οι οδηγίες θα πρέπει να φυλάσσονται και να παραδίδονται μαζί με τη συσκευή στον επόμενο χρήστη.

Λειτουργία / χρήση

Δέκτης λέιζερ για όλα τα γραμμικά λέιζερ με RX-/GRX-READY τεχνολογία.

Γενικές υποδείξεις ασφαλείας

• Χρησιμοποιείτε τη συσκευή αποκλειστικά σύμφωνα με το σκοπό χρήσης εντός των προδιαγραφών.
• Οι συσκευές και ο εξοπλισμός δεν είναι παιχνίδι. Να φυλάσσεται μακριά από παιδιά.
• Δεν επιτρέπεται η κατασκευαστική τροποποίηση της συσκευής.
• Μην εκθέτετε τη συσκευή σε μηχανική καταπόνηση, πολύ υψηλές θερμοκρασίες, υγρασία ή έντονους κραδασμούς.
• Η συσκευή δεν επιτρέπεται να χρησιμοποιείται πλέον, εφόσον υπάρξει βλάβη σε μία ή περισσότερες λειτουργίες ή εξασθενήσει η μπαταρία.

Υποδείξεις ασφαλείας

Αντιμετώπιση της ηλεκτρομαγνητικής ακτινοβολίας

• Η συσκευή μέτρησης τηρεί τις προδιαγραφές και οριακές τιμές περί ηλεκτρομαγνητικής συμβατότητας σύμφωνα με την Οδηγία EMC-2014/30/ΕΕ.
• Θα πρέπει να δίνεται προσοχή στους κατά τόπους περιορισμούς της λειτουργίας των συσκευών π.χ. σε νοσοκομεία ή αεροπλάνα., σε πρατήρια καυσίμων, ή κοντά σε άτομα με βηματοδότη. Υπάρχει πιθανότητα εμφάνισης βλαβών ή αρνητικής επίδρασης από και μέσω ηλεκτρονικών συσκευών.

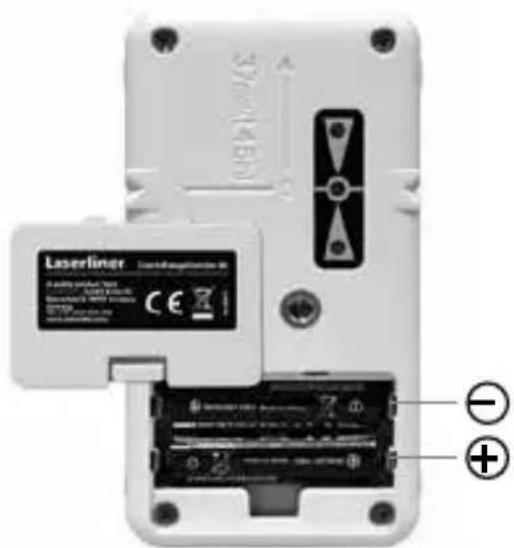

1 Χρήση της μπαταρίας

Ανοίξτε τη θήκη μπαταρίας και τοποθετήστε τις μπαταρίες σύμφωνα με τα σύμβολα εγκατάστασης. Προσέξτε τη σωστή πολικότητα.

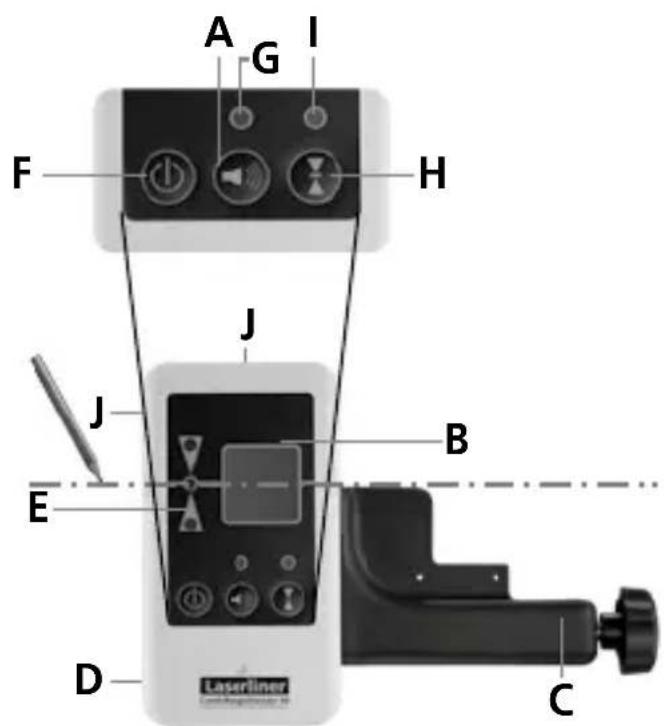

Laserliner Laserline amplifier 30 CE ⊕

A Hxntikó σήμα ON/OFF
B Πεδίο δέκτη λέιζερ
C Báση γενικής χρήσης
D Θήκη μπαταριών
Ε Ενδείξεις θέσης για λέιζερ (μπροστά, πίσω)
F ON/OFF - Διακόπτης
G LED ηχητικού σήματος
Η Μεταγωγή στη μεσαία περιοχή

I LED μεσαία περιοχή :

$$ \pi \acute {p} \acute {a} \sigma \iota \nu o = \mu \iota k \rho \acute {n} $$

$$ \kappa \acute {o} k k i v o = \mu \varepsilon \gamma \acute {a} \lambda \eta $$

J Μαγνήτες κεφαλής και πλαϊνών

2 PRX READY GRX READY Εργασία με τον δέκτη λέιζερ

Χρησιμοποιείτε για χωροστάθμηση σε μεγάλες αποστάσεις ή όταν οι γραμμές λέιζερ δεν είναι πλέον ορατές τον δέκτη λέιζερ CRX 40. Ενεργοποιήστε τον με το πλήκτρο F. Οι LED μεσαίας περιοχής (I) και ηχητικού σήματος (G) ανάβουν και ακούγεται ένας ήχος σήματος.

Γραμμικό λέιζερ: Το πλήκτρο ενεργοποιεί και απενεργοποιεί τη λειτουργία του χειροκίνητου δέκτη.

CRX 40: Με το πλήκτρο ρυθμίζεται η ευαισθησία της μεσαίας περιοχής.

Ενεργοποιήστε το γραμμικό λέιζερ με το πλήκτρο λειτουργίας χειροκίνητης λήψης. Τώρα πάλλονται οι γραμμές λέιζερ με μεγάλη συχνότητα και οι γραμμές λέιζερ γίνονται πιο σκούρες. Ο δέκτης λέιζερ αναγνωρίζει με αυτούς τους παλμούς τις γραμμές λέιζερ σε απόσταση έως το πολύ 40 m.

Κινήστε τώρα το πεδίο (Β) του δέκτη λέιζερ διαμέσου των γραμμών λέιζερ προς τα πάνω και προς τα κάτω (οριζόντια γραμμή λέιζερ) ή προς το πλάι (κάθετες γραμμές λέιζερ) έως ότου ανάψει η μεσαία LED. Σημειώστε τώρα την οριζόντια ή κάθετη διάσταση αναφοράς.

!

Ελάχιστη απόσταση προς τη συσκευή λέιζερ περ. 3 m. Προσέξτε να μη γίνεται αντανάκλαση των γραμμών λέιζερ σε επιφάνειες καθρέπτη. Η αντανάκλαση μπορεί να οδηγήσει σε λάθος ενδείξεις.

Laserliner

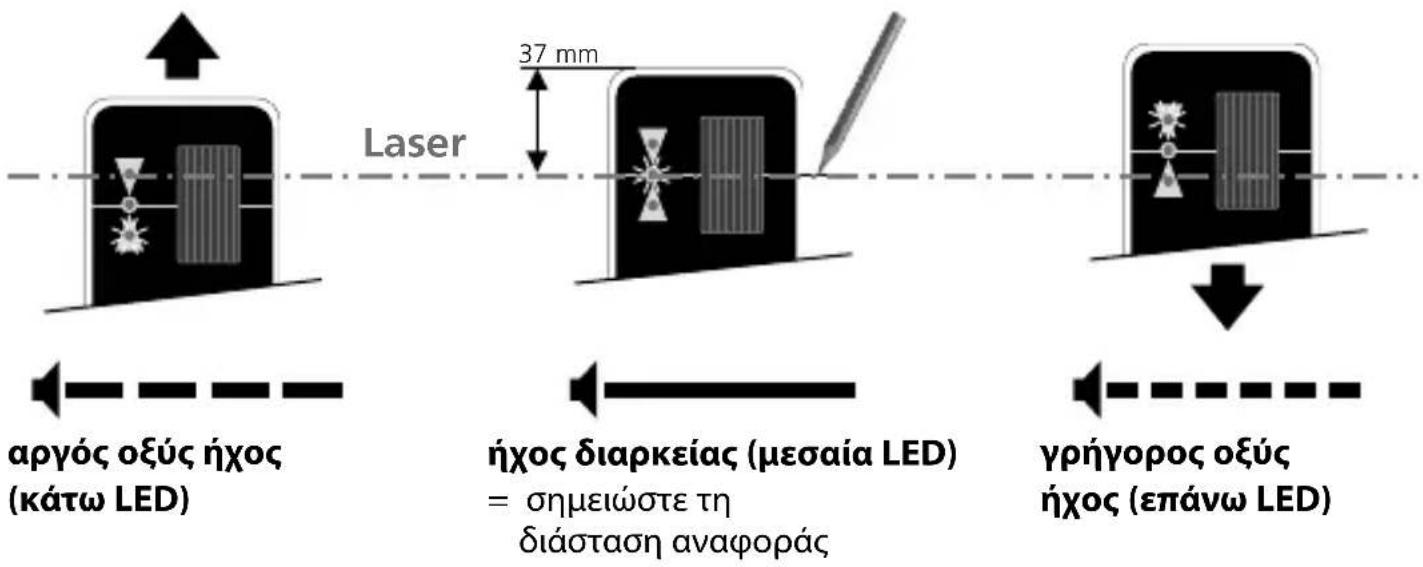

Laser 37 mm αργός οξύς ήχος (κάτω LED) ήχος διαρκείας (μεσαία LED) = σημειώστε τη διάσταση αναφοράς γρήγορος οξύς ήχος (επάνω LED)

Η ένταση φωτός των γραμμών λέιζερ είναι εντονότερη στη μέση και μικρότερη στις άκρες. Έτσι μπορεί να μειωθεί η μέγιστη περιοχή λήψης του δέκτη λέιζερ.

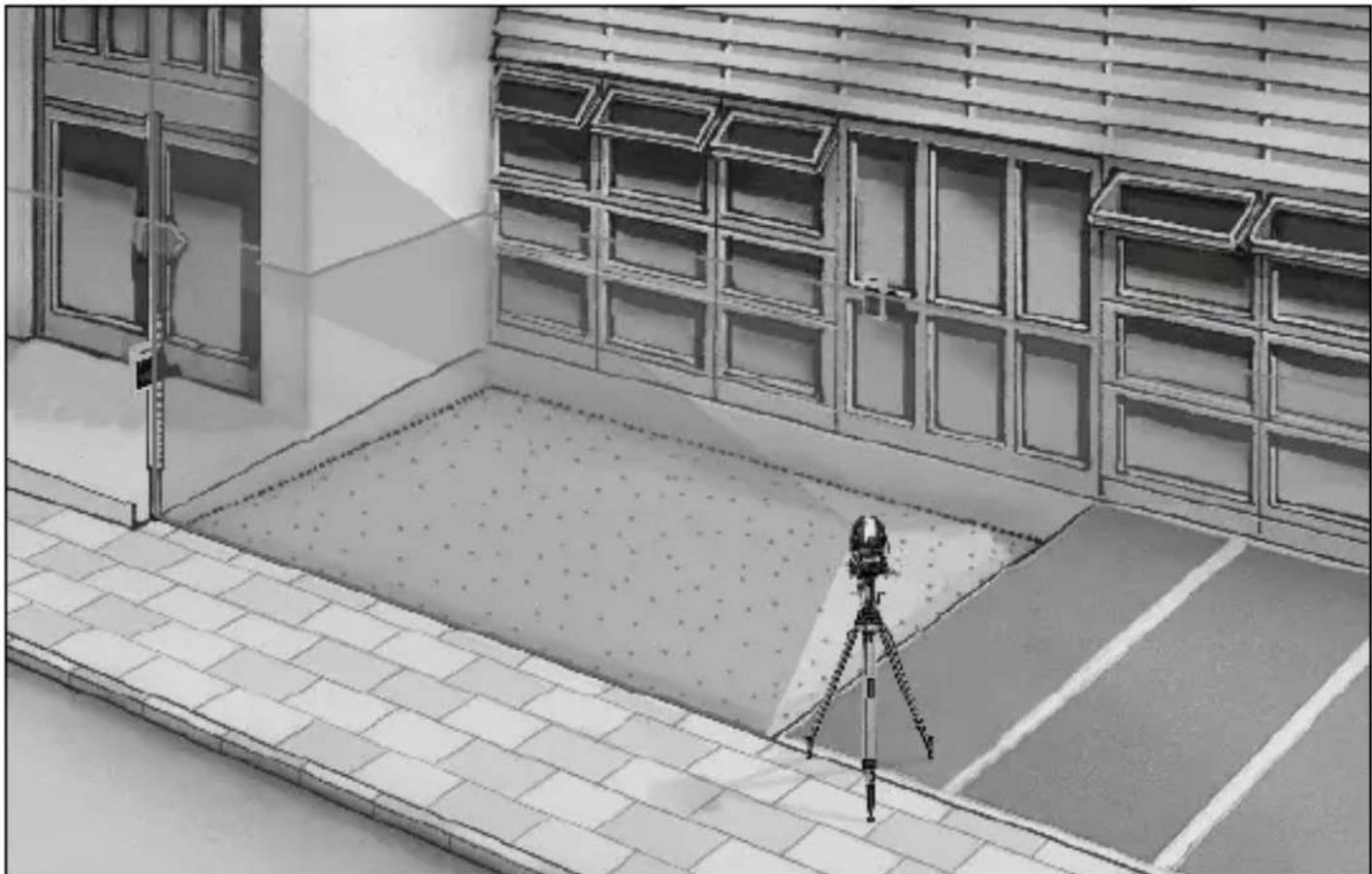

Εφαρμογή με σταδία

Ο δέκτης λέιζερ CombiRangeXtender 40 μπορεί να στερεωθεί σε σταδίες χρησιμοποιώντας τη βάση γενικής χρήσης. Η Flexi επεκτεινόμενη σταδία συνιστάται για όλες τις μετρήσεις υψών από δάπεδα. Με αυτήν μπορείτε να μετράτε κατευθείαν υψομετρικές διαφορές χωρίς πολύπλοκους υπολογισμούς.

Κίνδυνος λόγω ισχυρών μαγνητικών πεδίων

Ισχυρά μαγνητικά πεδία μπορεί να έχουν επιβλαβείς επιδράσεις σε άτομα με σωματικά βοηθήματα σε λειτουργία (π.χ. βηματοδότες) και σε ηλεκτρομηχανικές συσκευές (π.χ. μαγνητικές κάρτες, μηχανικά ρολόγια, μικρομηχανικές συσκευές, σκληρούς δίσκους).

Σχετικά με την επίδραση που έχουν τα ισχυρά μαγνητικά πεδία στα άτομα θα πρέπει να λαμβάνονται υπόψη οι εκάστοτε εθνικοί κανονισμοί και προδιαγραφές, όπως για αράδειγμα στην Ομοσπονδιακή Δημοκρατία της Γερμανίας η προδιαγραφή των επαγγελματικών ενώσεων BGV B11 Αρθρο 14 „Ηλεκτρομαγνητικά πεδία“.

Για να αποφύγετε ενοχλητικές παρεμβολές τηρείτε μία ελάχιστη απόσταση 30 cm ανάμεσα στους μαγνήτες και τα εμφυτεύματα και συσκευές.

Τεχνικά χαρακτηριστικά (Με επιφύλαξη τεχνικών αλλαγών. 20W11)
Περιοχή λήψης λέιζερ μέγ. 40 m
Εύρος μονάδας λήψης 20 mm
Αυτόματη απενεργοποίηση μετά από 5 λεπτά (με αμετάβλητη ένδειξη οθόνης)
Παροχή ρεύματος 2 x 1,5V LR03 (AAA)
Συνθήκες εργασίας 0°C ... 40°C, υγρασία αέρα μέγ. 80% rh, χωρίς συμπύκνωση, ύψος εργασίας μέγ. 4000 m πάνω από το μέσο επίπεδο της θάλασσας
Συνθήκες αποθήκευσης -10°C ... 70°C, υγρασία αέρα μέγ. 80% rh
Διαστάσεις (Π x Y x B) 61 x 111 x 22 mm
Βάρος 150 g (με μπαταρίες)

Κανονισμοί ΕΕ και απόρριψη

Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία προϊόντων εντός της ΕΕ.

Το παρόν προϊόν είναι μία ηλεκτρική συσκευή και πρέπει να συλλέγεται ξεχωριστά και να απορρίπεται σύμφωνα με την ευρωπαϊκή Οδηγία περί Ηλεκτρικών και ηλεκτρονικών παλιών συσκευών.

Περαιτέρω υποδείξεις ασφαλείας και πρόσθετες υποδείξεις στην ιστοσελίδα: http://laserliner.com/info?an=ABH
