AutoLineLaser 3D Plus - Λέιζερ επίπεδο Laserliner - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Επίπεδο λέιζερ 3D
Μάρκα	Laserliner
Μοντέλο	AutoLineLaser 3D Plus
Διαστάσεις (Μ x Υ x Β)	85 x 130 x 160 mm
Βάρος (με μπαταρίες)	820 g
Τροφοδοσία	4 αλκαλικές μπαταρίες AA 1,5 V (LR6)
Αυτονομία (3 δέσμες)	περ. 6 ώρες
Αυτονομία (2 δέσμες)	περ. 10 ώρες
Αυτονομία (1 δέσμη)	περ. 25 ώρες
Κλάση λέιζερ	2M
Ισχύς λέιζερ	< 5 mW
Μήκος κύματος λέιζερ	640 nm
Εύρος αυτόματης ισοστάθμισης	± 2,5°
Ακρίβεια	± 0,2 mm/m
Εμβέλεια εργασίας (εσωτερικά)	20 m
Εμβέλεια εργασίας με δέκτη	50 m
Θερμοκρασία λειτουργίας	0°C έως +50°C
Θερμοκρασία αποθήκευσης	-10°C έως +70°C
Κύριες λειτουργίες	Οριζόντια γραμμή 360°, δύο κάθετες γραμμές 360°, λειτουργία κλίσης, λειτουργία χειροκίνητου δέκτη, αυτόματη ισοστάθμιση
Σπείρωμα για τρίποδο	5/8" (πίσω)
Συντήρηση και καθαρισμός	Ελέγχετε τακτικά τη βαθμονόμηση· καθαρίζετε με μαλακό πανί· φυλάσσετε στη θήκη
Ασφάλεια	Μην κοιτάτε απευθείας τη δέσμη· κρατήστε μακριά από παιδιά· απενεργοποιήστε και κλειδώστε για μεταφορά
Ανταλλακτικά και επισκευασιμότητα	Επικοινωνήστε με το τμήμα εξυπηρέτησης UMAREX-LASERLINER για βαθμονόμηση και επισκευές
Εγγύηση και συμμόρφωση	Συμμορφώνεται με τα πρότυπα ΕΕ· ξεχωριστή συλλογή ΑΗΗΕ

Συχνές ερωτήσεις - AutoLineLaser 3D Plus Laserliner

Πώς να τοποθετήσετε τις μπαταρίες;

Ανοίξτε το διαμέρισμα μπαταριών στο πίσω μέρος της συσκευής και τοποθετήστε 4 αλκαλικές μπαταρίες AA (LR6) σεβόμενοι την υποδεικνυόμενη πολικότητα.

Τι να κάνετε αν οι γραμμές λέιζερ αναβοσβήνουν;

Ένα αναβόσβημα με ηχητικό σήμα υποδεικνύει ότι η συσκευή είναι εκτός του εύρους αυτόματης ισοστάθμισης (±2,5°). Τοποθετήστε την σε μια πιο επίπεδη επιφάνεια.

Πώς να χρησιμοποιήσετε τη λειτουργία κλίσης;

Μην απελευθερώσετε το κλείδωμα μεταφοράς. Τοποθετήστε τον διακόπτη στη μεσαία θέση, στη συνέχεια επιλέξτε τα λέιζερ. Η κόκκινη LED (7) ανάβει. Οι γραμμές δεν ευθυγραμμίζονται πλέον αυτόματα.

Μπορεί να χρησιμοποιηθεί δέκτης λέιζερ με αυτή τη συσκευή;

Ναι, στη λειτουργία χειροκίνητου δέκτη (πλήκτρο 6). Οι γραμμές γίνονται παλμικές και πιο σκοτεινές. Χρησιμοποιήστε έναν δέκτη RX (προαιρετικά) για εμβέλεια έως 50 m.

Πώς να ελέγξετε τη βαθμονόμηση;

Τοποθετήστε τη συσκευή ανάμεσα σε δύο τοίχους τουλάχιστον 5 m. Σημειώστε Α1, περιστρέψτε 180° για Α2, στη συνέχεια πλησιάστε τον τοίχο και σημειώστε Α3. Η απόκλιση μεταξύ Α2 και Α3 δεν πρέπει να υπερβαίνει τα 0,2 mm/m.

Ποια είναι η διάρκεια ζωής των μπαταριών;

Περίπου 6 ώρες με τρία επίπεδα λέιζερ, 10 ώρες με δύο επίπεδα και 25 ώρες με ένα επίπεδο. Χρησιμοποιήστε αλκαλικές μπαταρίες καλής ποιότητας.

Τι σημαίνει το κλείδωμα μεταφοράς;

Πρόκειται για μηχανική ασφάλιση του εκκρεμούς. Για αυτόματη ισοστάθμιση, απελευθερώστε το γυρίζοντας τον διακόπτη στη θέση ON. Για μεταφορά, επαναφέρετε το στη θέση OFF για προστασία της συσκευής.

Πώς να καθαρίσετε τη συσκευή;

Χρησιμοποιήστε ένα μαλακό, στεγνό πανί. Μην χρησιμοποιείτε λειαντικά προϊόντα. Φυλάξτε τη συσκευή στη θήκη της σε θερμοκρασία δωματίου.

Ποιοι είναι οι κίνδυνοι από το λέιζερ;

Η συσκευή είναι κατηγορίας 2M (< 5 mW). Μην κοιτάτε απευθείας τη δέσμη ούτε με οπτικά όργανα. Κρατήστε μακριά από παιδιά.

Πού μπορείτε να βρείτε το τμήμα εξυπηρέτησης;

Για βαθμονόμηση ή επισκευή, επικοινωνήστε με τον αντιπρόσωπο ή το τμήμα εξυπηρέτησης UMAREX-LASERLINER. Περισσότερες πληροφορίες στο www.laserliner.com/info.

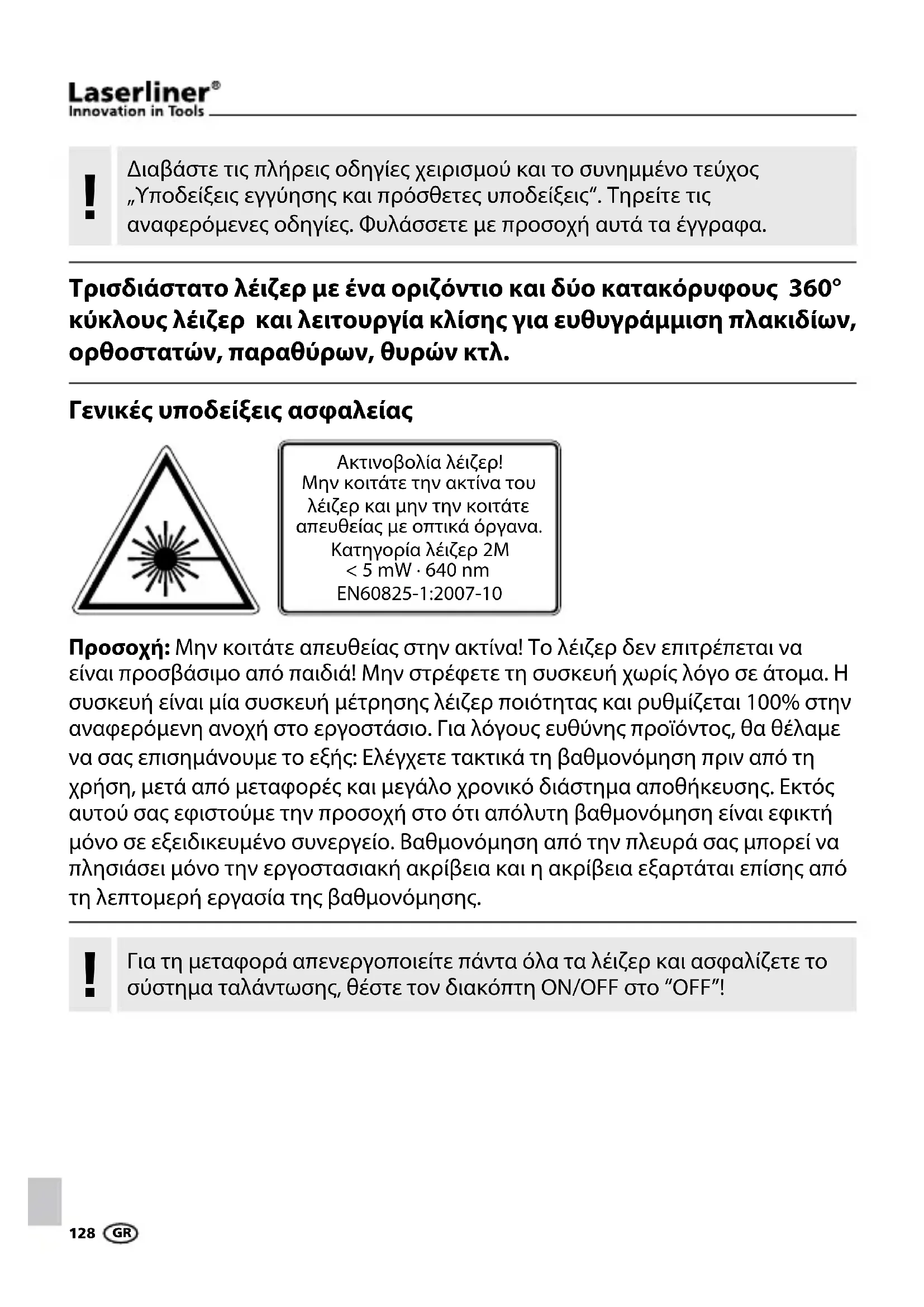

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ AutoLineLaser 3D Plus Laserliner

Διαβάστε τις πλήρεις οδηγίες χειρισμού και το συνημμένο τεύχος „Υποδείξεις εγγύησης και πρόσθετες υποδείξεις“. Τηρείτε τις αναφερόμενες οδηγίες. Φυλάσσετε με προσοχή αυτά τα έγγραφα.

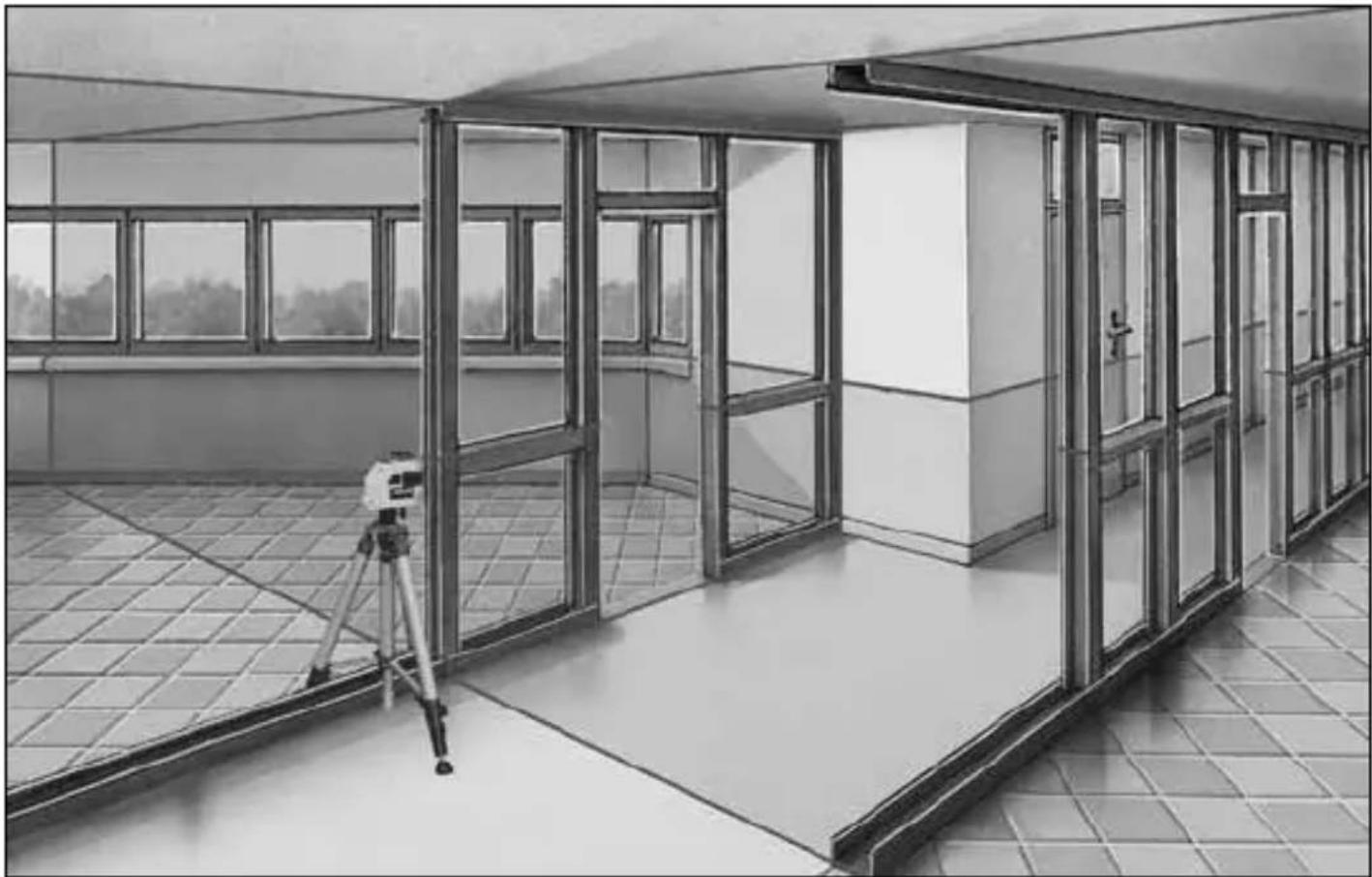

Τρισδιάστατο λέιζερ με ένα οριζόντιο και δύο κατακόρυφους 360° κύκλους λέιζερ και λειτουργία κλίσης για ευθυγράμμιση πλακιδίων, ορθοστατών, παραθύρων, θυρών κτλ.

Γενικές υποδείξεις ασφαλείας

Ακτινοβολία λέιζερ! Μην κοιτάτε την ακτίνα του λέιζερ και μην την κοιτάτε απευθείας με οπτικά όργανα.

Κατηγορία λέιζερ 2Μ

< 5 mW · 640 nm

EN60825-1:2007-10

Προσοχή: Μην κοιτάτε απευθείας στην ακτίνα! Το λέιζερ δεν επιτρέπεται να είναι προσβάσιμο από παιδιά! Μην στρέφετε τη συσκευή χωρίς λόγο σε άτομα. Η συσκευή είναι μία συσκευή μέτρησης λέιζερ ποιότητας και ρυθμίζεται 100% στην αναφερόμενη ανοχή στο εργοστάσιο. Για λόγους ευθύνης προϊόντος, θα θέλαμε να σας επισημάνουμε το εξής: Ελέγχετε τακτικά τη βαθμονόμηση πριν από τη χρήση, μετά από μεταφορές και μεγάλο χρονικό διάστημα αποθήκευσης. Εκτός αυτού σας εφιστούμε την προσοχή στο ότι απόλυτη βαθμονόμηση είναι εφικτή μόνο σε εξειδικευμένο συνεργείο. Βαθμονόμηση από την πλευρά σας μπορεί να πλησιάσει μόνο την εργοστασιακή ακρίβεια και η ακρίβεια εξαρτάται επίσης από τη λεπτομερή εργασία της βαθμονόμησης.

!

Για τη μεταφορά απενεργοποιείτε πάντα όλα τα λέιζερ και ασφαλίζετε το σύστημα ταλάντωσης, θέστε τον διακόπτη ON/OFF στο "OFF"!

1 Τοποθέτηση μπαταριών

Ανοίξτε τη θήκη μπαταρίας και τοποθετήστε τις μπαταρίες σύμφωνα με τα σύμβολα εγκατάστασης. Προσέξτε τη σωστή πολικότητα.

1 Παράθυρο εξόδου λέιζερ
2 Θήκη μπαταρίας (κάτω πλευρά)
3 Διακόπτης ON / OFF; Ασφάλεια μεταφοράς; Λειτουργία κλίσης

4 Υποδοχή βάσης 5/8" (κάτω πλευρά)
5 LED λειτουργίας χειροκίνητης λήψης
6 Χειροκίνητη λήψη ON/OFF

7 LED Λειτουργία κλίσης

LED On:

Λειτουργία Οη

LED Off:

Λειτουργία Off

8 Φόρτιση μπαταρίας
9 Πλήκτρο επιλογής γραμμών λέιζερ

2 Οριζόντια και κάθετη χωροστάθμηση

Λύστε την ασφάλεια μεταφοράς, θέστε τον διακόπτη ΟΝ / OFF στο “ΟΝ”. Εμφανίζεται η οριζόντια γραμμή λέιζερ. Με το πλήκτρο επιλογής μπορούν να επιλέγονται μεμονωμένα οι γραμμές λέιζερ.

!

Για την οριζόντια και κάθετη χωροστάθμηση πρέπει να λυθεί η ασφάλεια μεταφοράς. Μόλις η συσκευή βρεθεί εκτός της αυτόματης περιοχής χωροστάθμησης των 2,5°, αναβοσβήνουν οι γραμμές λέιζερ και ακούγεται ένα ηχητικό σήμα. Τοποθετήστε τη συσκευή έτσι ώστε να βρίσκεται εντός της περιοχής χωροστάθμησης.

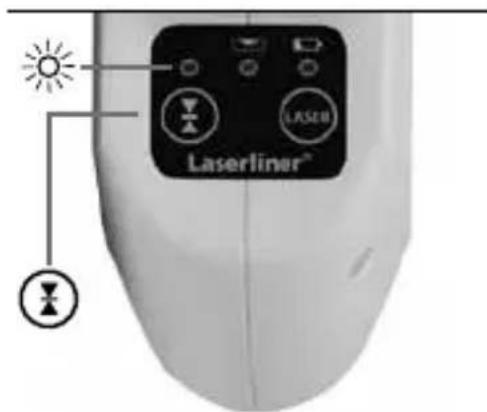

3 Λειτουργία χειροκίνητης λήψης προαιρετικά: Εργασία με τον δέκτη λέιζερ RX

Χρησιμοποιείτε για χωροστάθμηση σε μεγάλες αποστάσεις ή επίσης όταν οι γραμμές λέιζερ δεν είναι πλέον ορατές, ένα δέκτη λέιζερ RX (προαιρετικά). Για εργασίες με τον δέκτη λέιζερ ενεργοποιήστε το γραμμικό λέιζερ πατώντας το πλήκτρο 6 (Χειροκίνητη λήψη On/Off ) θέτοντάς το σε λειτουργία χειροκίνητης λήψης Τώρα πάλλονται οι γραμμές λέιζερ με μεγάλη συχνότητα και οι γραμμές λέιζερ γίνονται πιο σκούρες. Ο δέκτης λέιζερ αναγνωρίζει με τους παλμούς τις γραμμές λέιζερ.

!

Διαβάστε τις οδηγίες χρήσης του δέκτη λέιζερ για γραμμικά λέιζερ.

Λόγω της ειδικής οπτικής που απαιτείται για την παραγωγή μίας συνεχόμενης γραμμής λέιζερ 360° μπορεί να δείτε διαφορά στη φωτεινότητα σε διάφορα σημεία της γραμμής, που όμως για τεχνικούς λόγους είναι αναγκαία. Αυτό μπορεί να έχει σαν συνέπεια διαφορετικές εμβέλειες στη λειτουργία χειροκίνητης λήψης.

4 Λειτουργία κλίσης

Μην λύνετε την ασφάλεια μεταφοράς, θέστε τον διακόπτη ΟΝ / OFF στη μεσαία θέση και επιλέξτε τα λέιζερ με το πλήκτρο επιλογής. Τώρα μπορούν να οριστούν κεκλιμένες επιφάνειες και κλίσεις. Σε

αυτήν τη λειτουργία οι γραμμές λέιζερ δεν ευθυγραμμίζονται πλέον αυτομάτως. Αυτό σηματοδοτείται με ένα αναβόσβημα των γραμμών λέιζερ. Επιπλέον ανάβει η LED (7) σταθερά κόκκινη.

Τεχνικά χαρακτηριστικά

Περιοχή αυτοχωροστάθμισης	± 2,5°
Ακρίβεια ± 0,2 mm / m
Περιοχή λειτουργίας (εξαρτάται από τη φωτεινότητα του χώρου)	20 m
Περιοχή λειτουργίας με χειροκίνητη λήψη (εξαρτάται από τις διαφορές στη φωτεινότητα του χώρου)	50 m
Μήκος κύματος λέιζερ 640 nm
Κατηγορία λέιζερ / ισχύς εξόδου γραμμικού λέιζερ 2 M / < 5 mW
Τροφοδοσία ρεύματος	4 x 1,5V αλκαλικέςμπαταρίες (Τύπος AA, LR6)
διάρκεια λειτουργίαςμε 3 επίπεδα λέιζερμε 2 επίπεδα λέιζερμε 1 επίπεδο λέιζερ	περ. 6 ώρεςπερ. 10 ώρεςπερ. 25 ώρες
Θερμοκρασία λειτουργίας 0°C ... +50°C
Θερμοκρασία αποθήκης -10°C ... +70°C
Διαστάσεις (Π x Y x B) 85 x 130 x 160 mm
Βάρος (με μπαταρίες) 820 g

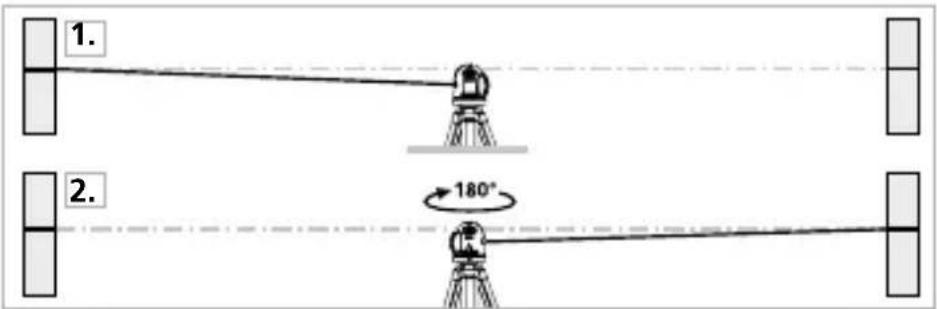

Προετοιμασία ελέγχου βαθμονόμησης

Μπορείτε να ελέγχετε τη βαθμονόμηση του λέιζερ. Βάλτε τη συσκευή στο μέσον μεταξύ 2 τοίχων, που έχουν απόσταση τουλ. 5 m μεταξύ τους. Ενεργοποιήστε τη συσκευή, για τον σκοπό αυτό λύστε την ασφάλεια μεταφοράς (σταυρός λέιζερ Οη). Για τον τέλειο έλεγχο, χρησιμοποιήστε ένα τρίποδα.

1. Σημειώστε το σημείο Α1 στον τοίχο.
2. Γυρίστε τη συσκευή κατά 180° και σημειώστε το σημείο Α2. Μεταξύ του Α1 και του Α2 έχετε τώρα μία οριζόντια αναφορά.

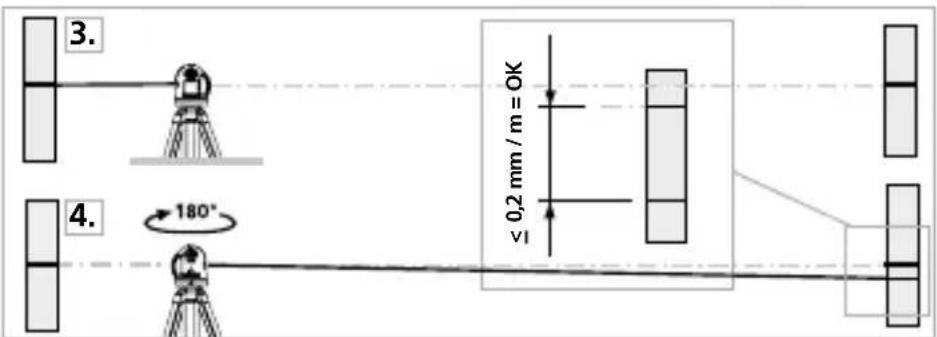

Προετοιμασία ελέγχου βαθμονόμησης

1. Βάλτε τη συσκευή όσο πιο κοντά γίνεται στον τοίχο στο ύψος του σημειωμένου σημείου A1.
2. Γυρίστε τη συσκευή κατά 180° και σημειώστε το σημείο Α3. Η διαφορά μεταξύ Α2 και Α3 είναι η ανοχή.

Εάν το Α2 και το Α3 απέχουν περισσότερο από 0,2 mm / m, απαιτείται βαθμονόμηση. Επικοινωνήστε με το τοπικό ειδικό κατάστημα ή απευθυνθείτε στο τμήμα σέρβις της UMAREX-LASERLINER.

'Ελεγχος της κάθετης γραμμής

Τοποθετήστε τη συσκευή σε απόσταση περίπου 5 m από ένα τοίχο. Στον τοίχο στερεώστε ένα κατακόρυφο ζύγι με ένα κορδόνι μήκους 2,5 m, το ζύγι θα πρέπει να αιωρείται ελεύθερα. Ενεργοποιήστε τη συσκευή και στοχεύστε με το κάθετο λέιζερ το ζύγι. Η ακρίβεια είναι εντός ανοχών, εάν η απόκλιση μεταξύ της γραμμής λέιζερ και του κορδονιού του ζυγιού δεν ξεπερνά τα ± 1,5 mm.

'Ελεγχος της οριζόντιας γραμμής

Τοποθετήστε τη συσκευή σε απόσταση περίπου 5 m από ένα τοίχο και ενεργοποιήστε τον σταυρό λέιζερ. Σημειώστε το σημείο Β στον τοίχο. Μετακινήστε τον σταυρό λέιζερ περ. 2,5 m προς τα δεξιά και σημειώστε το σημείο C. Ελέγξτε, εάν η οριζόντια γραμμή του σημείου C βρίσκεται με ανοχή ± 3 mm στο ίδιο ύψος με το σημείο Β. Επαναλάβετε τη διαδικασία μετακινώντας προς τα αριστερά.

Ελέγχετε τακτικά τη βαθμονόμηση πριν από τη χρήση, μετά από μεταφορές και μεγάλο χρονικό διάστημα αποθήκευσης.

Εγγύηση, φροντίδα προϊόντος και απόρριψη

Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία προϊόντων εντός της ΕΕ.

Το παρόν προϊόν είναι μία ηλεκτρική συσκευή και πρέπει να συλλέγεται ξεχωριστά και να απορρίπεται σύμφωνα με την ευρωπαϊκή Οδηγία περί Ηλεκτρικών και ηλεκτρονικών παλιών συσκευών.

Περαιτέρω υποδείξεις ασφαλείας και πρόσθετες υποδείξεις στην ιστοσελίδα: www.laserliner.com/info
