GEBRUIKSAANWIJZING AutoLineLaser 3D Plus Laserliner

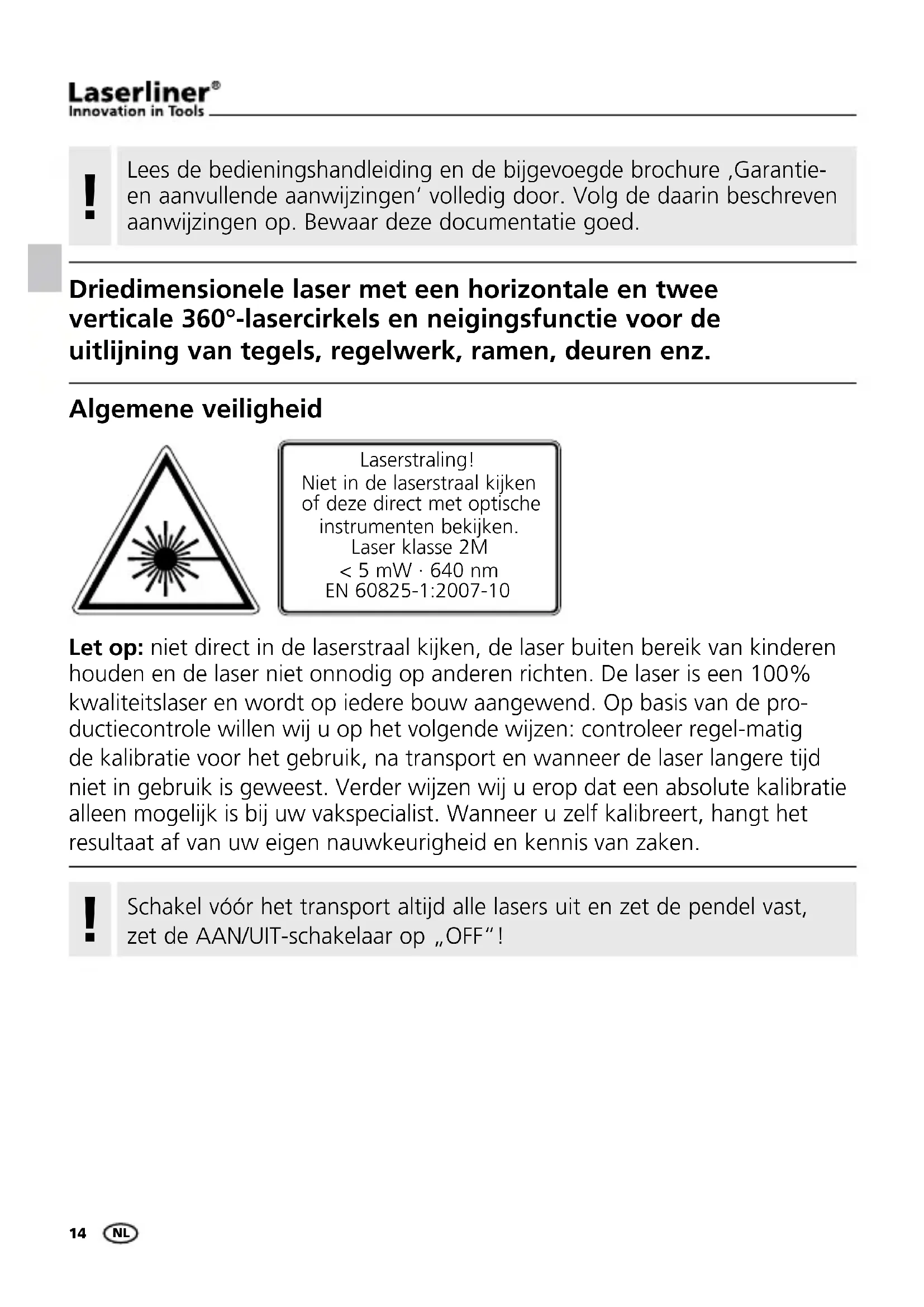

Lees de bedieningshandleiding en de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie goed.

Driedimensionele laser met een horizontale en twee verticale 360°-lasercirkels en neigingsfunctie voor de uitlijning van tegels, regelwerk, ramen, deuren enz.

Algemene veiligheid

Laserstraling! Niet in de laserstraal kijken of deze direct met optische instrumenten bekijken. Laser klasse 2M < 5 mW · 640 nm EN 60825-1:2007-10

Let op: niet direct in de laserstraal kijken, de laser buiten bereik van kinderen houden en de laser niet onnodig op anderen richten. De laser is een 100% kwaliteitslaser en wordt op iedere bouw aangewend. Op basis van de productiecontrole willen wij u op het volgende wijzen: controleer regel-matig de kalibratie voor het gebruik, na transport en wanneer de laser langere tijd niet in gebruik is geweest. Verder wijzen wij u erop dat een absolute kalibratie alleen mogelijk is bij uw vakspecialist. Wanneer u zelf kalibreert, hangt het resultaat af van uw eigen nauwkeurigheid en kennis van zaken.

!

Schakel vóór het transport altijd alle lasers uit en zet de pendel vast, zet de AAN/UIT-schakelaar op „OFF“!

1 Batterij plaatsen

Open het batterijvakje en plaats de batterijen (4 x type AA) overeenkomstig de installatiesymbolen. Let daarbij op de juiste polariteit.

1 Laseruitlaat
2 Batterijvakje (onderzijde)
3 AAN- / UIT-schakelaar; transportbeveiliging; Neigingsmodus

4 5/8"-schroefdraad (onderzijde)

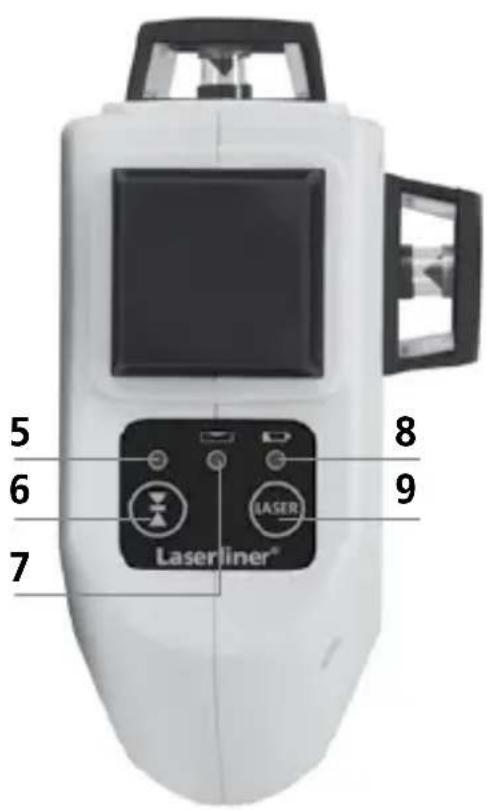

5 LEDHandont-vangermodus
6 Handontvanger- modus aan / uit

5 6 7 8 9 Laserliner®

7 LED Neigingsmodus Led aan: modus aan Led uit: modus uit
8 Batterijlading
9 Keuzetoets laserlijnen

2 Horizontaal en verticaal nivelleren

Deactiveer de transportbeveiliging, zet de AAN-/UIT-schakelaar op „ON“. De horizontale laserlijn verschijnt. Met behulp van de keuzetoets kunnen de laserlijnen afzonderlijk worden ingeschakeld.

!

Voor de horizontale en verticale nivellering moet de transportbeveiliging gedeactiveerd zijn. Zodra het apparaat zich buiten het automatische nivelleerbereik van 2,5° bevindt, knipperen de laserlijnen en klinkt een signaal. Positioneer het apparaat zodanig dat het zich binnen het nivelleerbereik bevindt.

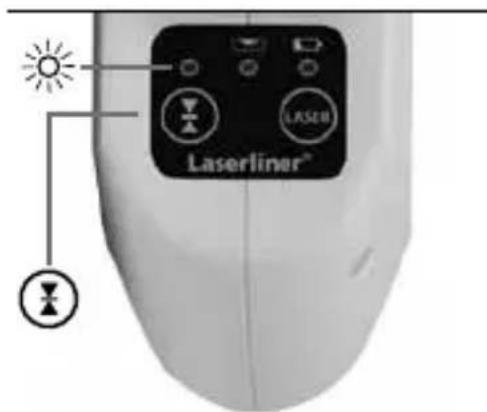

3 Handontvangermodus Optioneel: Werken met de laserontvanger RX

Gebruik een laserontvanger RX (optioneel) voor het nivelleren op grote afstanden of in geval van niet meer zichtbare laserlijnen. Schakel de lijnlaser voor werkzaamheden met de laserontvanger in de handontvangermodus door op de toets 6 te drukken. Nu pulseren de laserlijnen met een hoge frequentie en de laserlijnen worden donkerder. De laserontvanger kan de laserlijnen dankzij het pulseren registreren.

Laserliner®

!

Neem de gebruiksaanwijzing van de laserontvanger voor lijnlasers in acht.

!

Op grond van de speciale optiek voor de generering van een ononderbroken 360° laserlijn kunnen om technische redenen helderheidsverschillen optreden in de verschillenden bereiken van de lijn. Dit kan leiden tot verschillende reikwijdten in de handontvangermodus.

4 Neigingsmodus

Haal de transportbeveiliging niet los, schuif de AAN-/UIT-schakelaar aan de middelste stand en selecteer de laser met de keuzetoets. Nu kunnen schuine

vlakken en neigingen worden aangelegd. In deze modus worden de laserlijnen niet meer automatisch uitgelijnd. Dit wordt gesignaleerd door de knipperende laserlijnen. Bovendien brandt de led (7) constant rood.

Technische gegevens

Zelfnivelleerbereik ± 2,5°
Nauwkeurigheid ± 0,2 mm / m
Werkbereik (afhankelijk van de hoeveelheid licht) 20 m
Werkbereik met handontvanger (afhankelijk van de helderheidsverschillen om technische redenen)	50 m
Lasergolflengte 640 nm
Laserklasse / udgangseffekt linjelaser 2M / < 5 mW
Stroomvoorziejning	4 x 1,5V alkalibatterijen (type AA, LR6)
Gebruiksduurmet 3 laserniveausmet 2 laserniveausmet 1 laserniveau	ca. 6 uurca. 10 uurca. 25 uur
Werktemperatuur 0°C ... +50°C
Opbergtemperatuur -10°C ... +70°C
Afmetingen (B x H x D) 85 x 130 x 160 mm
Gewicht (incl. batterijen) 820 g

Technische veranderingen voorbehouden. 04.2014

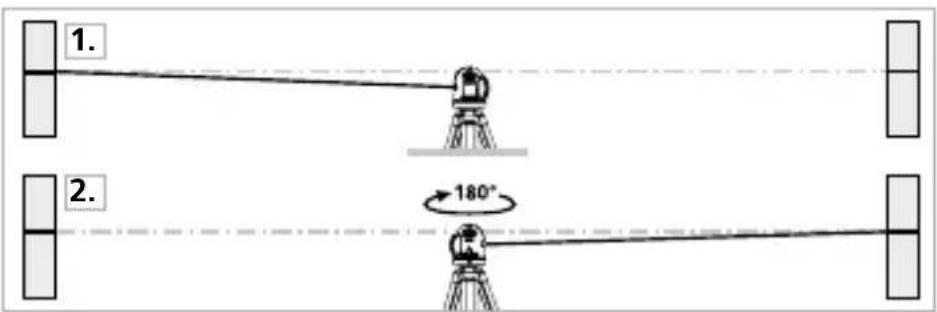

Kalibratiecontrole voorbereiden

U kunt de kalibratie van de laser controleren. Plaats het toestel in het midden tussen twee muren die minstens 5 meter van elkaar verwijderd zijn (laserkruis aan). Voor een optimale controle een statief gebruiken.

1. Markeer punt A1 op de wand.
2. Draai het toestel 180° om en markeer het punt A2. Tussen A1 en A2 hebt u nu een horizontale referentie.

1. 2. 180°

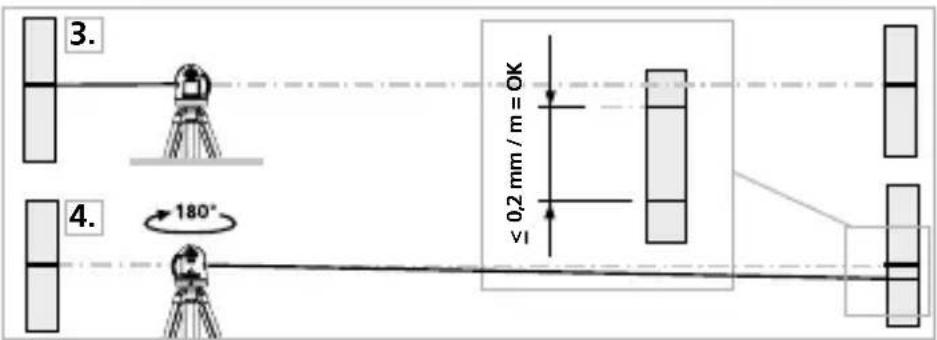

Kalibratie controleren

1. Plaats het toestel zo dicht mogelijk tegen de wand ter hoogte van punt A1.
2. Draai het toestel vervolgens 180° en markeer punt A3. Het verschil tussen A2 en A3 moet binnen de tolerantie van de nauwkeurigheid liggen.

Wanneer het verschil tussen punt A2 en A3 groter is dan de aangegeven tolerantie, nl. 0,2 mm / m, is een kalibratie nodig. Neem hiervoor contact op met uw vakhandelaar of met de serviceafdeling van UMAREX-LASERLINER.

Controleren van de verticale lijn

Apparaat op ca. 5 meter van de wand opstellen, aan de wand een lood met ongeveer 2 meter draad bevestigen, de draad moet vrij kunnen pendelen, apparaat instellen in de verticale positie en wanneer u de draad nadert, mag het verschil niet meer zijn dan 1,5 mm. In dat geval blijft u binnen de gestelde tolerantie.

Controleren van de horizontale lijn

Apparaat op ca. 5 meter van de wand opstellen, en het laserkruis instellen, punt B aan de wand markeren, laserkruis ca. 2,5 meter naar rechts draaien en punt C markeren. Controleer nu of de waterpaslijn van punt C op gelijke hoogte ligt met punt B - met een tolerantie van max. 3 mm. Dezelfde controle kunt u tevens naar links uitvoeren.

3 mm = OK B 2,5 m C v1

Controleer regelmatig de kalibratie voordat u de laser gebruikt, ook na transport en wanneer de laser langere tijd is opgeborgen geweest.

Garantie, onderhoud en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

www.laserliner.com/info
