BEDIENUNGSANLEITUNG AutoLineLaser 3D Plus Laserliner

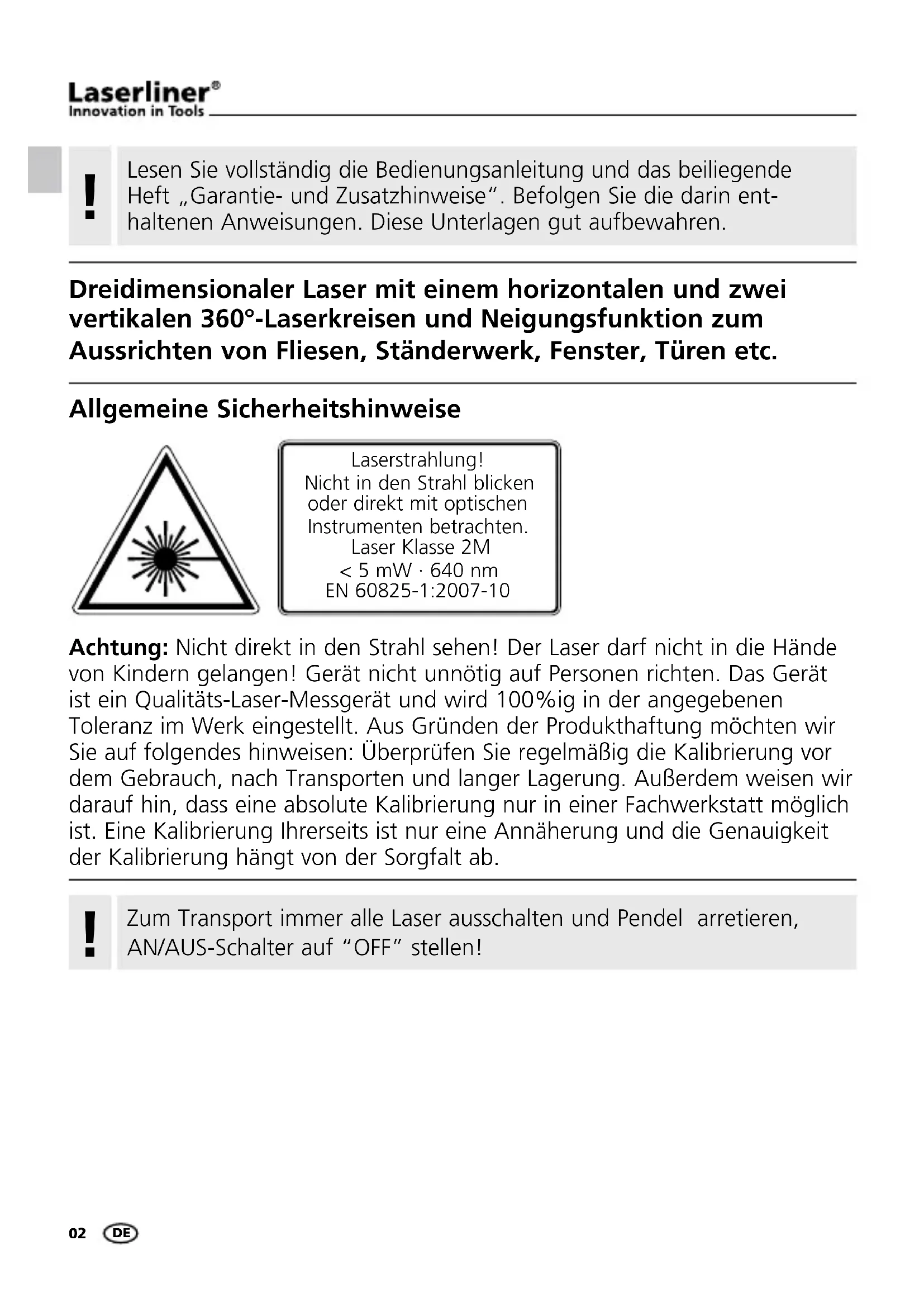

Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen gut aufbewahren.
Dreidimensionaler Laser mit einem horizontalen und zwei vertikalen 360°-Laserkreisen und Neigungsfunktion zum Aussrichten von Fliesen, Ständerwerk, Fenster, Türen etc.
Allgemeine Sicherheitshinweise

Laserstrahlung! Nicht in den Strahl blicken oder direkt mit optischen Instrumenten betrachten. Laser Klasse 2M < 5 mW · 640 nm EN 60825-1:2007-10
Achtung: Nicht direkt in den Strahl sehen! Der Laser darf nicht in die Hände von Kindern gelangen! Gerät nicht unnötig auf Personen richten. Das Gerät ist ein Qualitäts-Laser-Messgerät und wird 100%ig in der angegebenen Toleranz im Werk eingestellt. Aus Gründen der Produkthaftung möchten wir Sie auf folgendes hinweisen: Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten und langer Lagerung. Außerdem weisen wir darauf hin, dass eine absolute Kalibrierung nur in einer Fachwerkstatt möglich ist. Eine Kalibrierung Ihrerseits ist nur eine Annäherung und die Genauigkeit der Kalibrierung hängt von der Sorgfalt ab.
!
Zum Transport immer alle Laser ausschalten und Pendel arretieren, AN/AUS-Schalter auf "OFF" stellen!

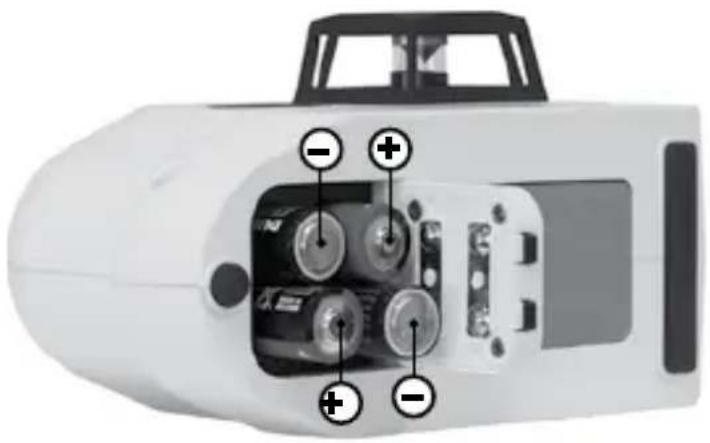

1 Batterien einlegen
Das Batteriefach öffnen und Batterien (4 x Typ AA) gemäß den Installationssymbolen einlegen. Dabei auf korrekte Polarität achten.

1 Laseraustrittsfenster
2 Batteriefach (Unterseite)
3 AN/AUS-Schalter; Transportsicherung; Neigungsmodus
4 5/8"-Stativgewinde (Unterseite)

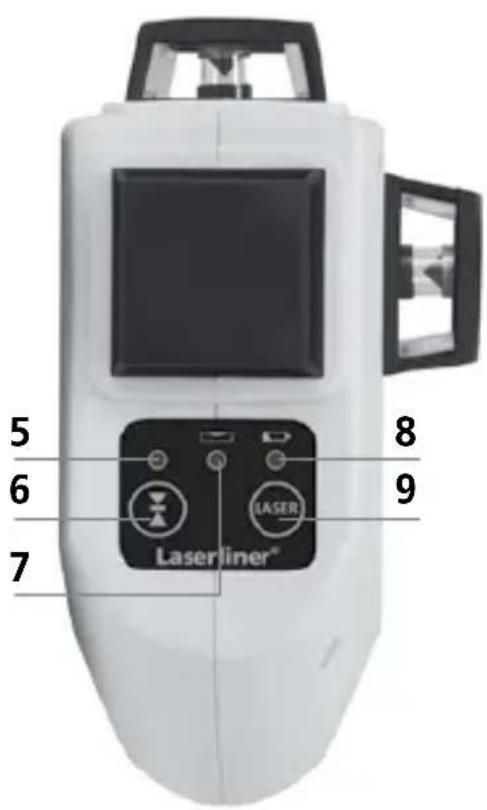

5 LED Hand-empfängermodus
6 Handempfänger-
modus ein / aus
LED ein: Modus ein
LED aus: Modus aus
8 Batterieladung
9 Wahltaste Laserlinien

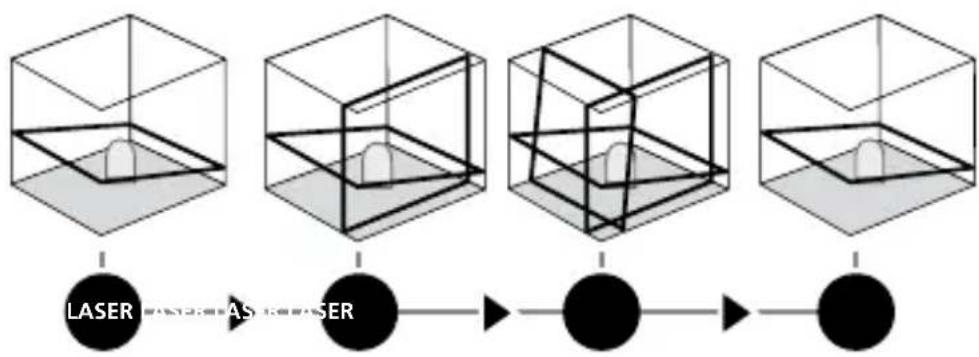

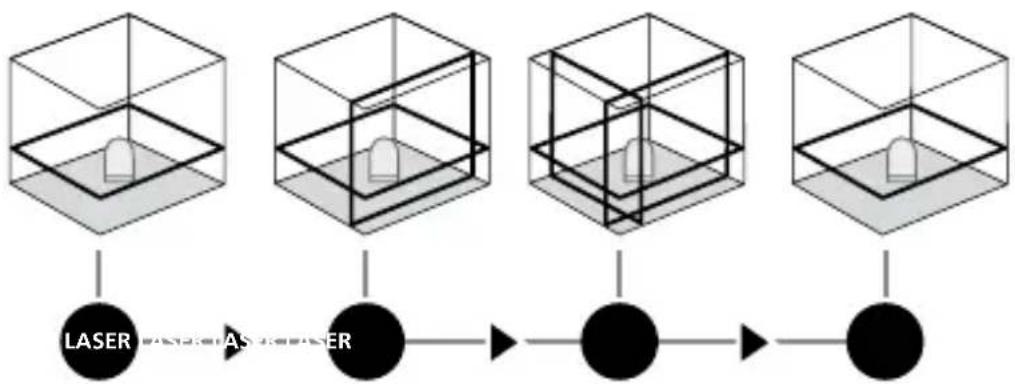

2 Horizontal und vertikal Nivellieren
Die Transportsicherung lösen, AN/AUS-Schalter auf "ON" stellen. Die horizontale Laserlinie erscheint. Mit der Wahltaste können die Laserlinien einzeln zugeschaltet werden.
!
Zum horizontalen und vertikalen Nivellieren muss die Transportsicherung gelöst sein. Sobald sich das Gerät außerhalb des automatischen Niverllierbereichs von 2,5° befindet, blinken die Laserlinien und ein Signal ertönt. Positionieren Sie das Gerät so, das es sich innerhalb des Nivellierbereichs befindet.

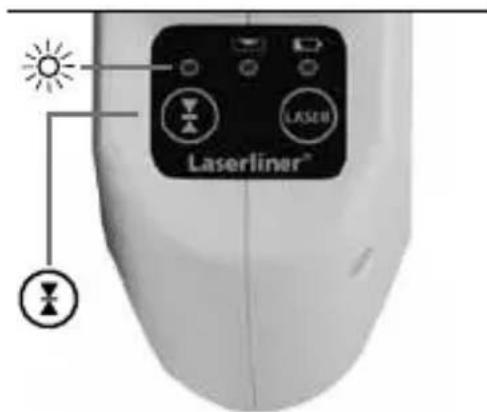

3 Handempfängermodus Optional: Arbeiten mit dem Laserempfänger RX
Verwenden Sie zum Nivellieren auf große Entfernungen oder bei nicht mehr sichtbaren Laserlinien einen Laserempfänger RX (optional). Zum Arbeiten mit dem Laserempfänger den Linienlaser durch Drücken der Taste 6 (Hand- empfängermodus ein / aus) in den Hand- empfänger modus schalten. Jetzt pulsieren die Laserlinien mit einer hohen Frequenz und die Laserlinien werden dunkler. Der Laserempfänger erkennt durch dieses Pulsieren die Laserlinien.
Beachten Sie die Bedienungsanleitung des Laserempfängers für Linienlaser.
!
Aufgrund der speziellen Optik zur Erzeugung einer durchgehenden 360° Laserlinie kann es zu Helligkeitsunterschieden in verschiedenen Bereichen der Linie, kommen, die technisch bedingt sind. Dies kann zu unterschiedlichen Reichweiten im Handempfängermodus führen.
4 Neigungsmodus
Die Transportsicherung nicht lösen, AN/AUS-Schalter auf die mittlere Stellung schieben und die Laser mit der Wahl-taste auswählen. Jetzt können schiefe Ebenen bzw. Neigungen ange-
legt werden. In diesem Modus richten sich die Laserlinien nicht mehr automatisch aus. Dies wird durch ein Blinken der Laserlinien signalisiert. Zusätzlich leuchtet die LED (7) konstant rot.
Technische Daten
| Selbstnivellierbereich ± 2,5° | |
| Genauigkeit ± 0,2 mm / m | |
| Arbeitsbereich (von Raumhelligkeit abhängig) 20 m | |
| Arbeitsbereich mit Handempfänger (von technisch bedingtem Helligkeitsunterschied abhängig) | 50 m |
| Laserwellenlänge 640 nm | |
| Laserklasse / Ausgangsleistung Linienlaser 2M / < 5 mW | |
| Stromversorgung | 4 x 1,5V Alkalibatterien (Typ AA, LR6) |
| Betriebsdauer mit 3 Laserebenen mit 2 Laserebenen mit 1 Laserebene | ca. 6 Std. ca. 10 Std. ca. 25 Std. |
| Betriebstemperatur 0°C ... +50°C | |
| Lagertemperatur -10°C ... +70°C | |
| Abmessungen (B x H x T) 85 x 130 x 160 mm | |
| Gewicht (inkl. Batterien) 820 g | |
Technische Änderungen vorbehalten. 04.2014

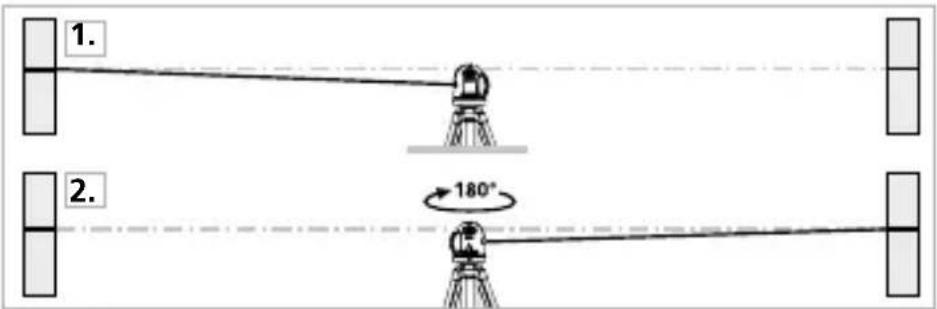

Kalibrierungsüberprüfung vorbereiten
Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein (Laserkreuz an). Zur optimalen Überprüfung bitte ein Stativ verwenden.
- Markieren Sie Punkt A1 auf der Wand.
- Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2. Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.


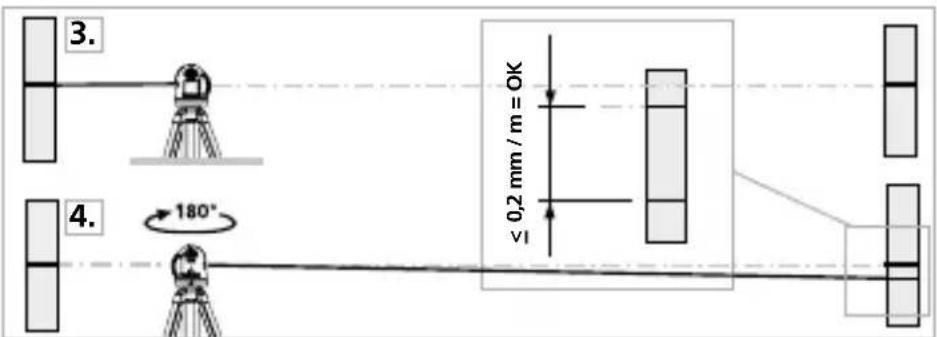

1. 2. 180°Kalibrierung überprüfen
- Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe des markierten Punktes A1.
- Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3. Die Differenz zwischen A2 u. A3 ist die Toleranz.

Wenn A2 und A3 mehr als 0,2 mm / m auseinander liegen, ist eine Kalibrierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.
Überprüfung der vertikalen Linie
Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät einschalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur nicht größer als ± 1,5 mm beträgt.
Überpüfung der horizontalen Linie
Gerät ca. 5 m von einer Wand aufstellen und Laserkreuz einschalten. Punkt B an der Wand markieren. Laserkreuz ca. 2,5 m nach rechts schwenken und Punkt C markieren. Überprüfen Sie, ob waagerechte Linie von Punkt C ± 3 mm auf der gleichen Höhe mit dem Punkt B liegt. Vorgang durch Schwenken nach links wiederholen.
Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten und langer Lagerung.
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info
