ПОСІБНИК КОРИСТУВАЧА AutoLineLaser 3D Plus Laserliner

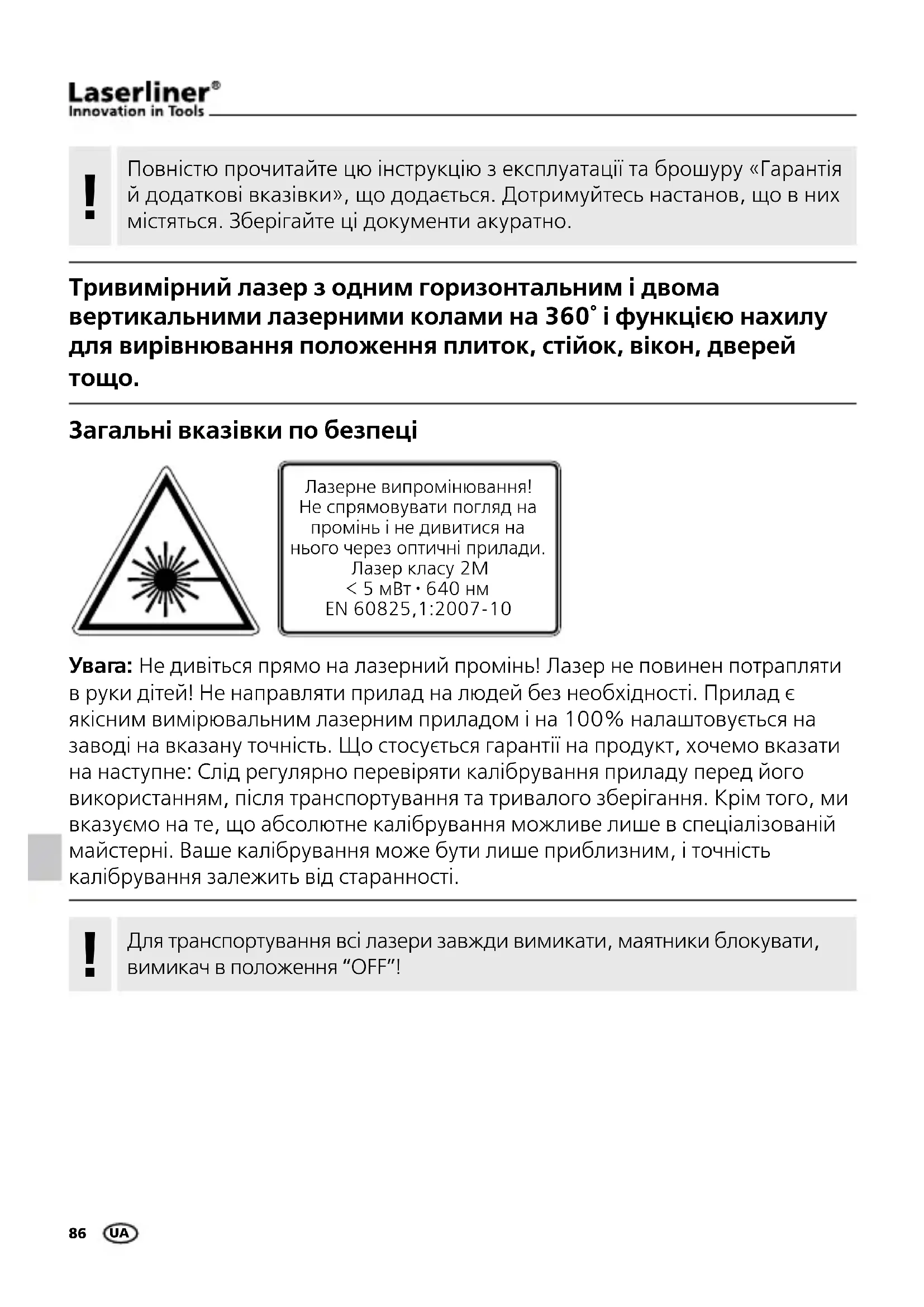

Повністю прочитайте цю інструкцію з експлуатації та брошуру «Гарантія й додаткові вказівки», що додається. Дотримуйтесь настанов, що в них містяться. Зберігайте ці документи акуратно.

Тривимірний лазер з одним горизонтальним і двома вертикальними лазерними колами на 360° і функцією нахилу для вирівнювання положення плиток, стійок, вікон, дверей тощо.

Загальні вказівки по безпеці

Лазерне випромінювання! Не спрямовувати погляд на промінь і не дивитися на нього через оптичні прилади.

Лазер класу 2М < 5 мВт · 640 нм EN 60825,1:2007-10

Увага: Не дивіться прямо на лазерний промінь! Лазер не повинен потрапляти в руки дітей! Не направляти прилад на людей без необхідності. Прилад є якісним вимірювальним лазерним приладом і на 100% налаштовується на заводі на вказану точність. Що стосується гарантії на продукт, хочемо вказати на наступне: Слід регулярно перевіряти калібрування приладу перед його використанням, після транспортування та тривалого зберігання. Крім того, ми вказуємо на те, що абсолютне калібрування можливе лише в спеціалізованій майстерні. Ваше калібрування може бути лише приблизним, і точність калібрування залежить від старанності.

!

Для транспортування всі лазери завжди вимикати, маятники блокувати, вимикач в положення "OFF"!

1 Встановити акумулятори

Відкрити відсік для батарейок і вкласти батарейки (4 х тип АА) згідно з символами. Слідкувати за полярністю.

1 Отвір для виходу лазерного
2 Відсік для батарейок (нижня сторона)
3 Кнопка ввімкнення/ вимкнення; Блокування; Режим нахилу

4 Штативна різьба 5/8" (нижня сторона)
5 СД-індикатор режиму використання ручного приймача
6 Увімкнення/ вимкнення режиму ручного приймача

7 СД-індикатор режим нахилу Світлодіод світиться: режим увімкнений Світлодіод не світиться: режим вимкнений

8 Заряд батареї
9 Кнопка вибору лазерних ліній

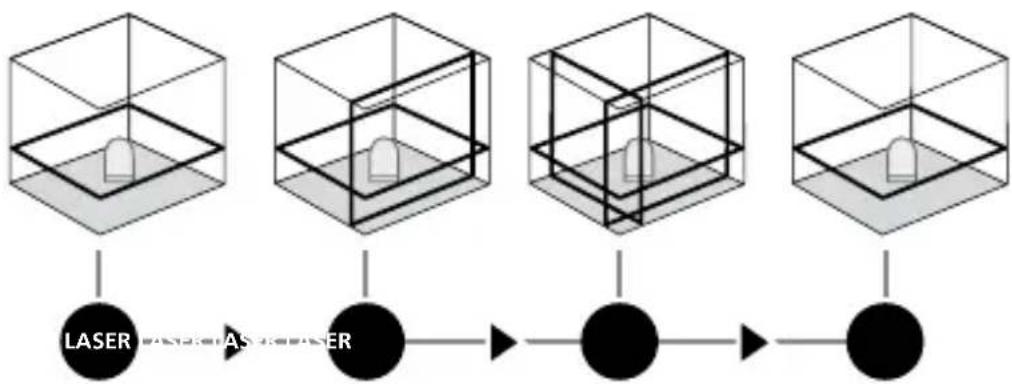

2 Горизонтальне і вертикальне нівелювання

Розфіксуйте транспортне стопоріння, встановіть вимикач увімкнення/вимкнення на «ON». З'являється горизонтальна лазерна лінія. Кнопкою вибору можна вмикати лазерні лінії поодинці.

!

Для горизонтального і вертикального нівелювання необхідно розфіксувати транспортне стопоріння. У разі виходу приладу за межі діапазону автоматичного нівелювання, що становить 2,5°, лазерні лінії починають блимати а лунає звуковий сигнал. Розташуйте прилад так, щоб він потрапив у межі діапазону автоматичного нівелювання.

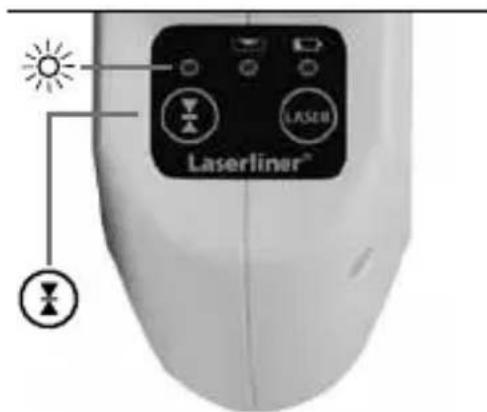

3 Режим використання ручного приймача додатково: працює з лазерним приймачем RX

При великих відстанях або коли лазерні лінії погано видно, скористайтеся лазерним приймачем RX (не входить до стандартного комплекту). Щоб працювати з приймачем лазерного випромінювання, увімкнути лінійний лазер у режим ручного приймача, натиснувши кнопку 6 (увімкнення/вимкнення режиму ручного приймача). При цьому лазерні лінії пульсуватимуть з більшою частотою, а яскравість лазерних ліній зменшиться. За допомогою цих імпульсів лазерний приймач розпізнає лазерні лінії.

Laserliner®

!

Обов'язково дотримуйтесь порядку експлуатації лазерного приймача для лінійного лазера.

!

Через використання спеціальної оптики для побудови безперервної лазерної лінії на 360° яскравість останньої на різних ділянках може різнитися, що обумовлено технічними причинами. Це може призводити до коливань дальності дії в режимі ручного приймача.

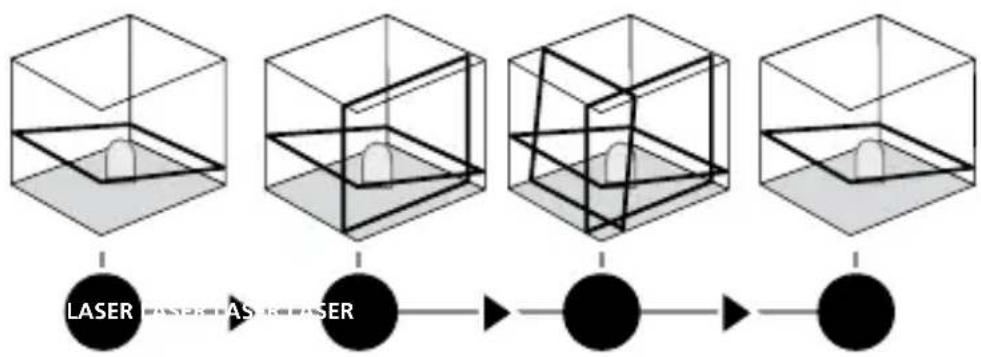

4 Режим нахилу

Не послаблюючи транспортний фіксатор, пересунути вимикач увімкнення/вимкнення в середнє положення й увімкнути лазери кнопкою вибору. Теперь можна працювати с

похилими поверхнями або нахилами. У цьому режимі лазерні лінії вже автоматично не вирівнюються. Про це сповіщає блимання лазерних ліній. Додатково засвітить червоним світлом, не блимаючи, світлодіод (7).

Технічні дані

Діапазон автоматичного нівелювання ± 2,5^
Точність ± 0,2 мм/ м
Робочий діапазон (залежить від світла в приміщенні) 2	0 м
Робочий діапазон із ручним приймачем(залежно від обумовленої технічнимипричинами різниці в яскравості)	50 м
Довжина хвиль лазера 640 нм
Клас лазера / вихідна потужність лінійного лазера 2	M / < 5 мВт
Живлення	4 лужні батарейки 1,5 Вкожна (тип АА, LR6)
Живленняз 3 лазерними площинамиз 2 лазерними площинамиз 1 лазерною площиною	близько 6 годинблизько 10 годинблизько 25 годин
Робоча температура 0°C ... +50°C
Температура зберігання - 10°C ... +70°C
Габаритні розміри (Ш x В x Г)	85 x 130 x 160 мм
Маса (з батарейки) 820 г

Право на технічні зміни збережене. 04.2014

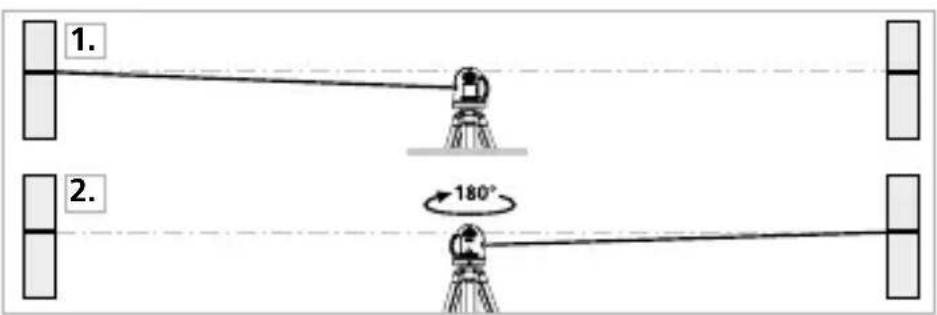

Підготовка перевірки калібрування

Калібрування лазера можна контролювати. Встановити прилад посередині між 2 стінами, які знаходяться на відстані не менше 5 метрів між собою. Ввімкнути прилад, для цього зняти систему блокування (лазерний хрест ввімкн). Для оптимальної перевірки використовувати штатив.

1. Помітьте крапку А1 на стіні.
2. Поверніть прилад на 180° і помітьте крапку А2. Теперь між крапками А1 і А2 встановлене горизонтальне відношення.

1. 2. 180°

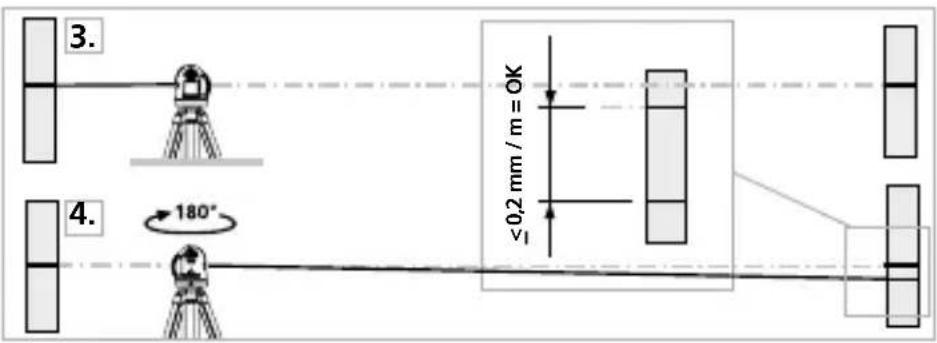

Перевірка калібрування

1. Встановити прилад якомога ближче до стіни на висоті крапки А1.
2. Поверніть прилад на 180° і помітьте крапку А3. Різниця між А2 і А3 є допуском.

Якщо А2 і А3 розрізняються більше ніж на 0,2 мм / м, потрібне калібрування. Зверніться до крамниці чи в сервісний відділ UMAREX-LASERLINER.

Перевірка вертикальної лінії

Встановити прилад на відстані прибл. 5 м від стіни. На стіні прикріпити висок з шнуром довжиною 2,5 м, висок повинен вільно рухатися. Ввімкнути прилад і навести вертикальний лазер на шнур. Точність знаходиться в межах допуску, якщо відхилення між лінією лазера і шнуром становить не більше ± 1,5 мм.

Перевірка горизонтальної лінії

Встановити прилад на відстані прибл. 5 м від стіни і ввімкнути лазерний хрест. Помітити на стіні крапку В. Повернути лазерний хрест прибл. на 2,5 м праворуч і помітити крапку С. Перевірити, чи горизонтальна лінія пункту С знаходиться на тій же висоті ± 3 мм, що і пункту В. Повторити процес з повертанням ліворуч.

3 mm = OK B 2,5 m C vl

Слід регулярно перевіряти калібрування приладу перед його використанням, після транспортування та тривалого зберігання.

Гарантія, догляд за виробом й утилізація

Цей пристрій задовольняє всім необхідним нормам щодо вільного обігу товарів в межах ЄС.

Згідно з європейською директивою щодо електричних і електронних приладів, що відслужили свій термін, цей виріб як електроприлад підлягає збору й утилізації окремо від інших відходів.

Детальні вказівки щодо безпеки й додаткова інформація на сайті: www.laserliner.com/info
