KÄYTTÖOHJE AutoLineLaser 3D Plus Laserliner

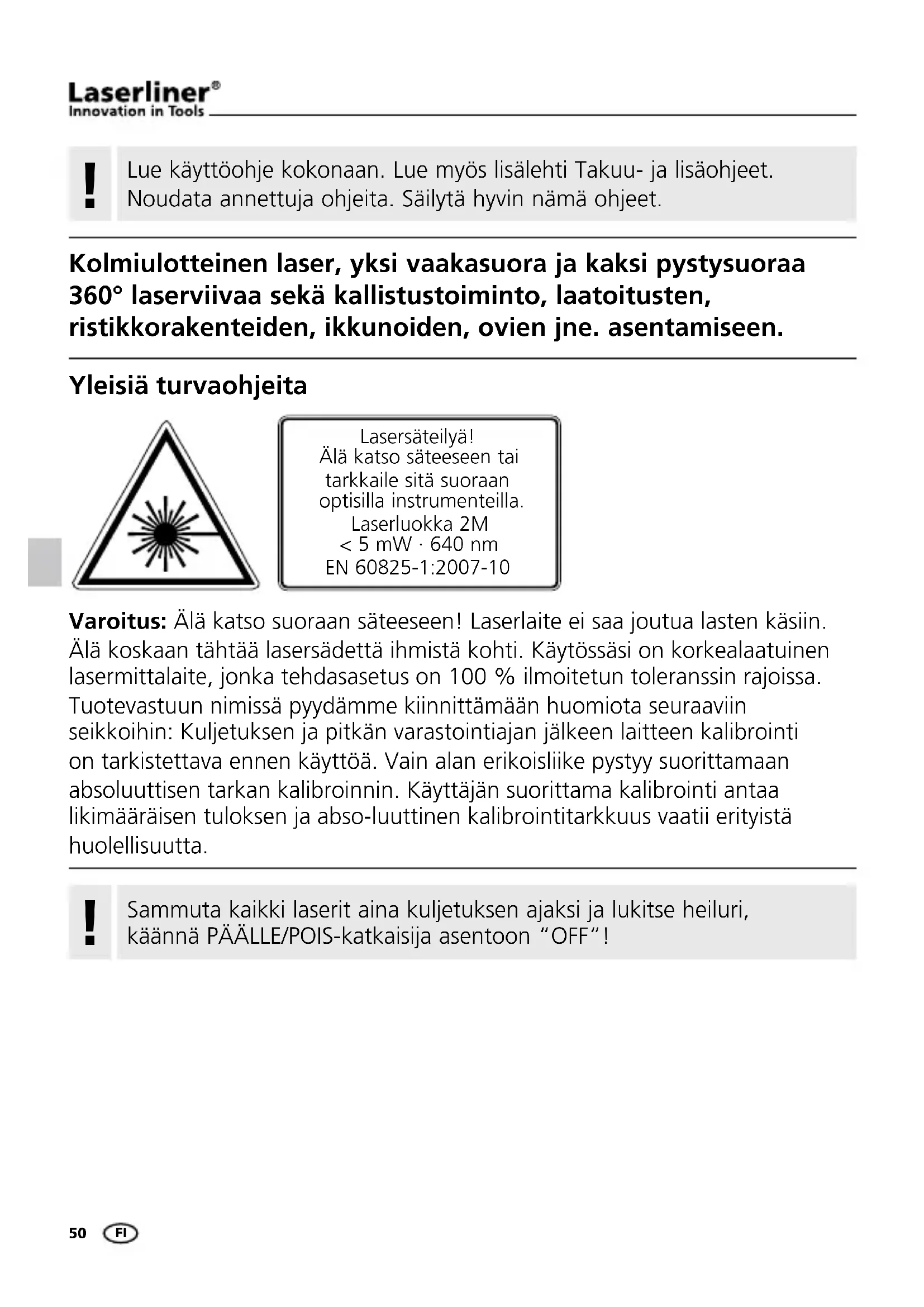

Lue käyttöohje kokonaan. Lue myös lisälehti Takuu- ja lisäohjeet. Noudata annettuja ohjeita. Säilytä hyvin nämä ohjeet.
Kolmiulotteinen laser, yksi vaakasuora ja kaksi pystysuoraa 360° laserviivaa sekä kallistustoiminto, laatoitusten, ristikkorakenteiden, ikkunoiden, ovien jne. asentamiseen.
Yleisiä turvaohjeita

Lasersäteilyä! Älä katso säteeseen tai tarkkaile sitä suoraan optisilla instrumenteilla.
Laserluokka 2M < 5 mW · 640 nm EN 60825-1:2007-10
Varoitus: Älä katso suoraan säteeseen! Laserlaite ei saa joutua lasten käsiin. Älä koskaan tähtää lasersädettä ihmistä kohti. Käytössäsi on korkealaatuinen lasermittalaite, jonka tehdasasetus on 100 % ilmoitetun toleranssin rajoissa. Tuotevastuun nimissä pyydämme kiinnittämään huomiota seuraaviin seikkoihin: Kuljetuksen ja pitkän varastointiajan jälkeen laitteen kalibrointi on tarkistettava ennen käyttöä. Vain alan erikoisliike pystyy suorittamaan absoluuttisen tarkan kalibroinnin. Käyttäjän suorittama kalibrointi antaa likimääräisen tuloksen ja abso-luuttinen kalibrointitarkkuus vaatii erityistä huolellisuutta.
!
Sammuta kaikki laserit aina kuljetuksen ajaksi ja lukitse heiluri, käännä PÄÄLLE/POIS-katkaisija asentoon "OFF"!
1 Paristojen asettaminen

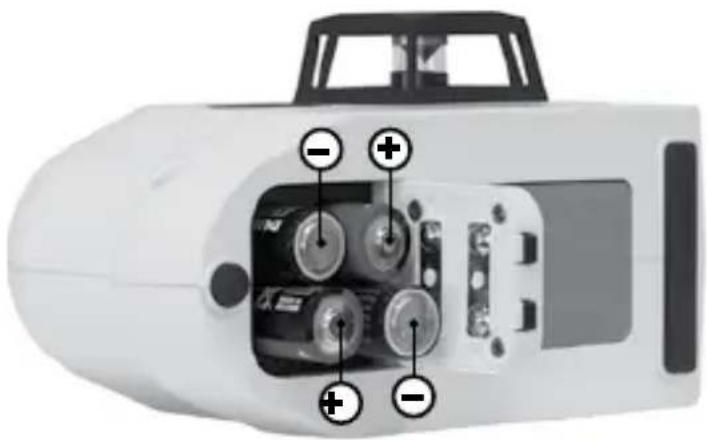

Avaa paristolokero ja aseta paristot (4 x tyyppi AA) sisään ohjeiden mukaisesti. Huomaa paristojen oikea napaisuus.

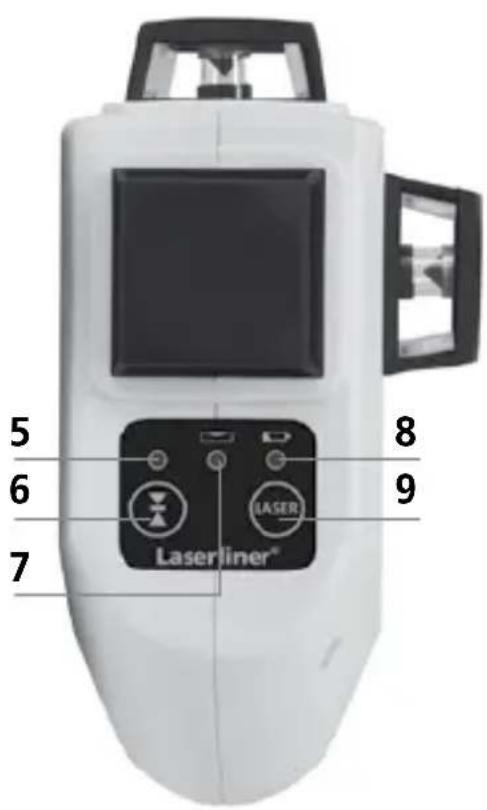

1 Lasersäteen ulostuloikkuna
2 Paristolokero (takasivulla)
3 PÄÄLLE/POIS-kytkin ja kuljetuslukitus; Kallistusasetus
4 Jalustan kierre 5/8" (takasivulla)
5 LED-
käsivastaanotintila
6 Käsivastaanotintila PÄÄLLE/POIS
Ledi palaa:
Toiminto on päällä
Ledi ei pala: Toiminto
on pois toiminnasta
8 Pariston lataustila
9 Laserlinjojen valintapainike
2 Vaaka- ja pystysuuntaan tasaaminen
Avaa kuljetusvarmistus, käännä ON/OFF-kytkin asentoon "ON". Vaakasuora laserviiva näkyy. Voit valita yksittäiset laserviivat valintapainikkeella.
!
Vaaka- ja pystysuuntaan tasaamista varten tulee kuljetusvarmistuksen olla vapautettuna. Kun laite on automaattisen tasausalueen 2,5° ulkopuolella, laserviivat vilkkuvat ja kuuluu merkkiääni. Sijoita laite tasaiselle alustalle niin, että laite on tasausalueella.
3 Käsivastaanotintila
Valinnaisesti: Työskentely laservastaanottimella RX

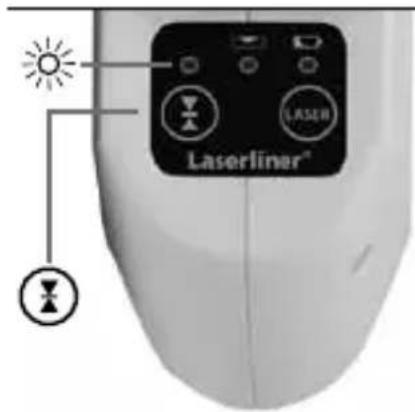

Käytä laservastaanotinta RX (lisävaruste) linjaukseen pitkillä välimatkoilla ja silloin, kun laserviiva ei enää muuten näy. Kytke laserlaite käsivastaanotintilaan painamalla painiketta 6 (käsivastaanotintila on/off), jotta voit työskennellä käsivastaanotinta käyttäen. Laserviivat sykkivät nyt korkealla taajuudella. Laserviivoista tulee tummempia. Laservastaanotin tunnistaa laserviivat tästä sykkeestä.
Noudata laservastaanottimen viivalasereita koskevia ohjeita.

360° laserviivan tuottamiseen tarvittavan erikoisoptiikan vuoksi viivan eri osissa saattaa olla teknisistä syistä johtuvia kirkkauseroja. Ne voivat aiheuttaa sen, että käyttöetäisyys vaihtelee käsivastaanotintilassa.
4 Kallistusasetus

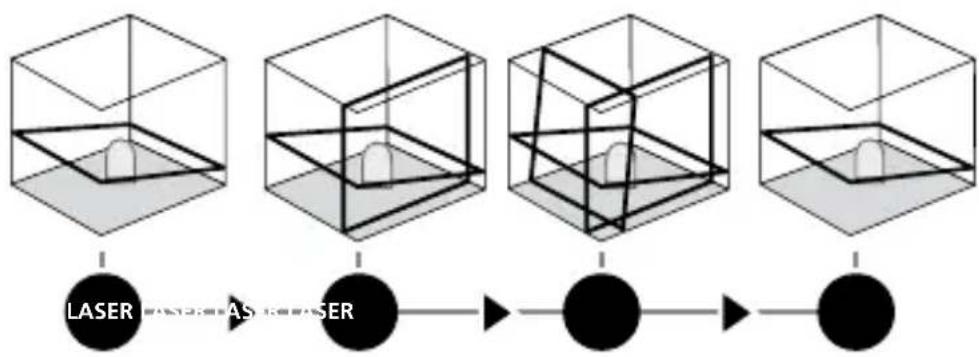

Älä avaa kuljetusvar- mistusta, siirrä ON/ OFF-kytkin keskiasen- toon ja valitse laserviiva valintapainikkeella. Nyt voi mitata kaltevia pintoja ja kallistuksia. Tässä tilassa laserlinjat eivät enää tasaudu automaattisesti. Tämä osoitetaan vilkkuvalla laserviivalla. Lisäksi punainen ledi (7) palaa jatkuvasti.
Tekniset tiedot
| Automaattitasausalue ± 2,5° | |
| Tarkkuus ± 0,2 mm / m | |
| Työalue (valo-olosuhteista riippuen) 20 m | |
| Käsivastaanottimen ulottuma (teknisten syiden aiheuttamien kirkkauserojen johdosta) | 50 m |
| Laserin aallonpituus 640 nm | |
| Laser luokka / laserviivan lähtöteho 2M / < 5 mW | |
| Virransyöttö | 4 x 1,5V alkaliparistoa (typpi AA, LR6) |
| Paristojen käyttöikä3 laserviivatasoa2 laserviivatasoa1 laserviivataso | n. 6 hn. 10 hn. 25 h |
| Käyttölämpötila 0°C ... +50°C | |
| Varaston lämpötila -10°C ... +70°C | |
| Mitat (L x K x S) 85 x 130 x 160 mm | |
| Paino (sis. paristot) 820 g |
Tekniset muutokset mahdollisia. 04.2014
Kalibrointitarkistuksen valmistelutoimet
Laserin kalibrointi on tarkistettavissa. Aseta laite kahden vähintään 5 metrin etäisyydellä olevan seinän väliin keskikohdalle. Käynnistä laite, avaa kuljetusvarmistus (Laserristi päällä). Optimaalinen tarkistustulos edellyttää kolmijalan käyttöä.
- Merkitse piste A1 seinään.

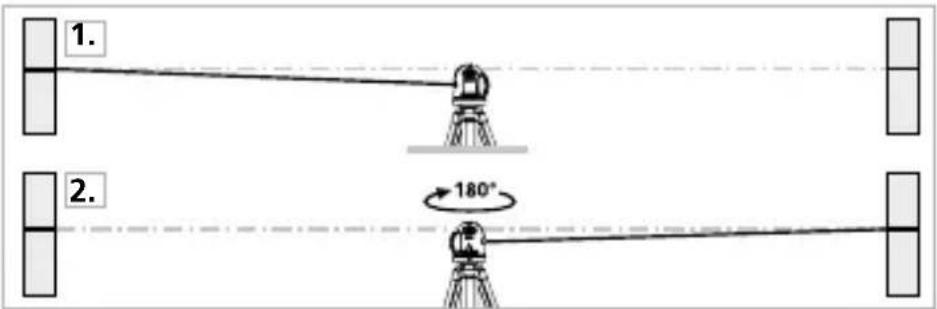

- Käännä laite 180° ja merkitse piste A2. Pisteiden A1 ja A2 välille muodostuu vaakasuuntainen referenssilinja. Kalibroinnin tarkistus.
- Aseta laite merkityn pisteen A1 korkeudella mahdollisimman lähelle seinää, suuntaa laite.

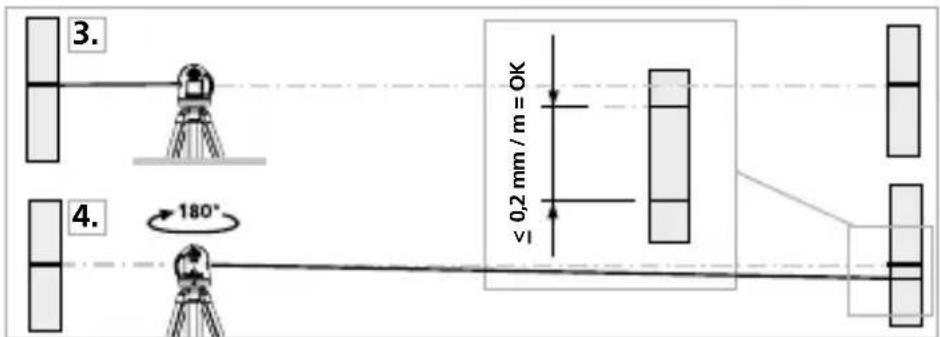

- Käännä laitetta 180° ja merkitse piste A3. Pisteiden A2 ja A3 välinen erotus toleranssi.

Laite on kalibroitava, jos pisteiden A2 ja A3 välinen erotus on suurempi kuin 0,2 mm / m. Ota yhteys paikalliseen laitetoimittajaan tai UMAREX-LASERLINER huolto-osastoon.
Pystyviivan tarkistus
Aseta laite n. 5 m:n etäisyydelle seinästä. Kiinnitä mittaluoti seinään 2,5 m:n pituisella langalla siten, että luoti pääsee vapaasti heilumaan. Käynnistä laite ja suuntaa pystysäde luotilangan kanssa. Tarkkuus on toleranssin rajoissa, kun laserviivan ja luotilangan välinen poikkeama on enintään ± 1,5 mm.
Vaakaviivan tarkistus
Aseta laite n. 5 m:n etäisyydelle seinästä ja kytke laserristi. Merkitse piste B seinään. Käännä laserristiä n. 2,5 m oikealle ja merkitse piste C. Tarkista onko pisteestä C lähtevä vaakaviiva ± 3 mm:n tarkkuudella samalla korkeudella pisteen B kanssa. Toista toiminto laitetta uudelleen vasemmalle kääntämällä.
Tarkista kalibrointi säännöllisesti ennen käyttöä ja kuljetuksen sekä pitkän säilytyksen jälkeen.
Takuu, tuotteen hoito ja hävittäminen
Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.
Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.
Lisätietoja, turvallisuus- yms. ohjeita: www.laserliner.com/info
