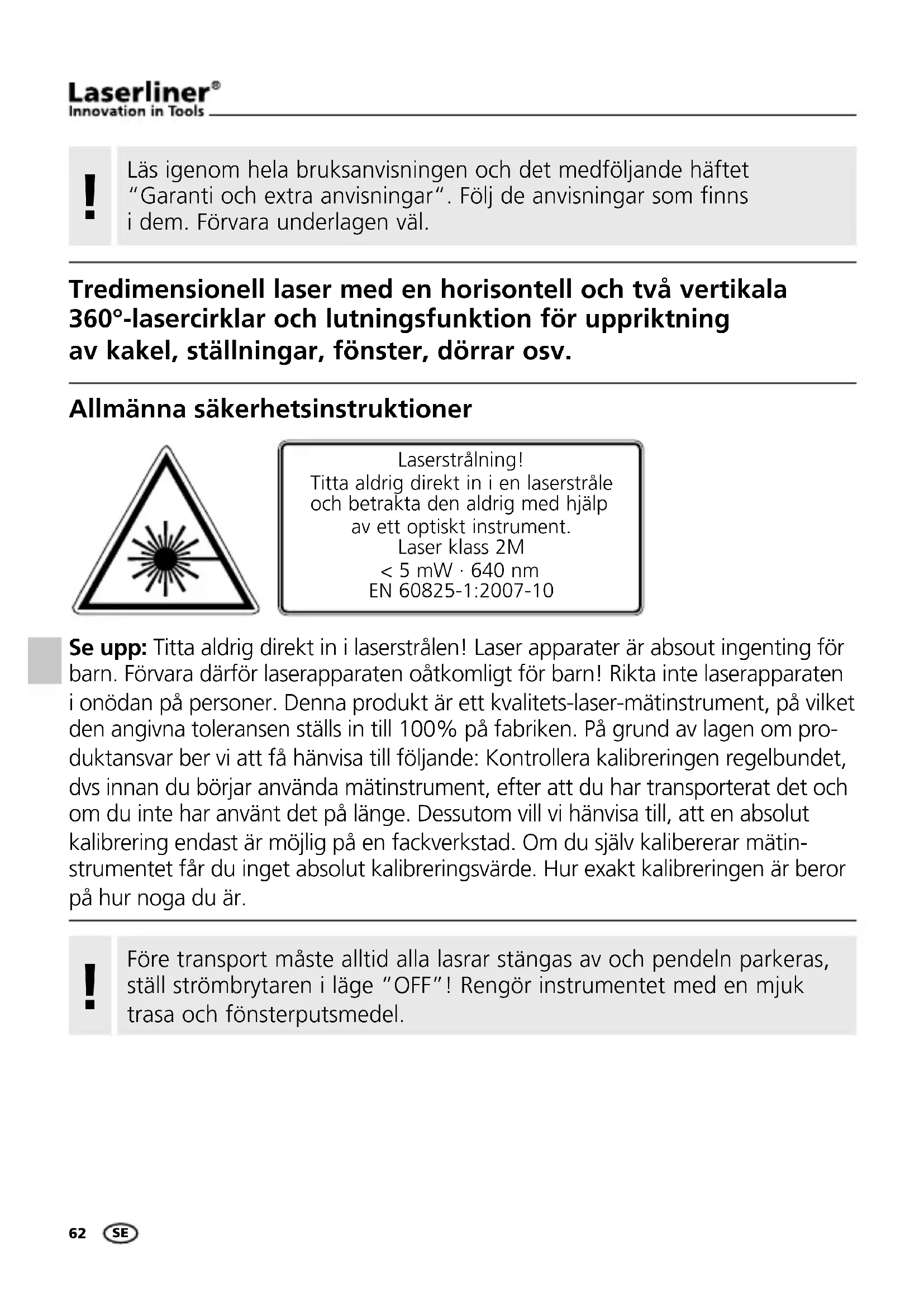

BRUKSANVISNING AutoLineLaser 3D Plus Laserliner
Läs igenom hela bruksanvisningen och det medföljande häftet "Garanti och extra anvisningar". Följ de anvisningar som finns i dem. Förvara underlagen väl.
Tredimensionell laser med en horisontell och två vertikala 360°-lasercirklar och lutningsfunktion för uppriktning av kakel, ställningar, fönster, dörrar osv.
Allmänna säkerhetsinstruktioner

Laserstrålning! Titta aldrig direkt in i en laserstråle och betrakta den aldrig med hjälp av ett optiskt instrument.
Laser klass 2M < 5 mW · 640 nm EN 60825-1:2007-10
Se upp: Titta aldrig direkt in i laserstrålen! Laser apparater är absolut ingenting för barn. Förvara därför laserapparaten oåtkomligt för barn! Rikta inte laserapparaten i onödan på personer. Denna produkt är ett kvalitets-laser-mätinstrument, på vilket den angivna toleransen ställs in till 100% på fabriken. På grund av lagen om produktansvar ber vi att få hänvisa till följande: Kontrollera kalibreringen regelbundet, dvs innan du börjar använda mätinstrument, efter att du har transporterat det och om du inte har använt det på länge. Dessutom vill vi hänvisa till, att en absolut kalibrering endast är möjlig på en fackverkstad. Om du själv kalibererar mätinstrumentet får du inget absolut kalibreringsvärde. Hur exakt kalibreringen är beror på hur noga du är.
!
Före transport måste alltid alla lasrar stängas av och pendeln parkeras, ställ strömbrytaren i läge "OFF"! Rengör instrumentet med en mjuk trasa och fönsterputsmedel.

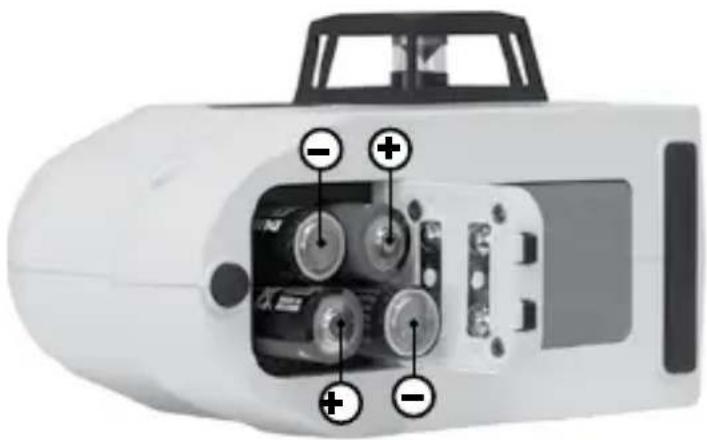

1 Sätt i batterierna
Öppna batterifacket och lägg i batterier (4 x typ AA) enligt installationssymbolerna. Tänk på att vända batteriernas poler åt rätt håll.

1 Laseröppning
2 Batterifack (undersidan)
3 PÅ/AV-omkopplare; transportsäkring; Sluttningsläge
4 Stativgänga 5,8" (undersidan)

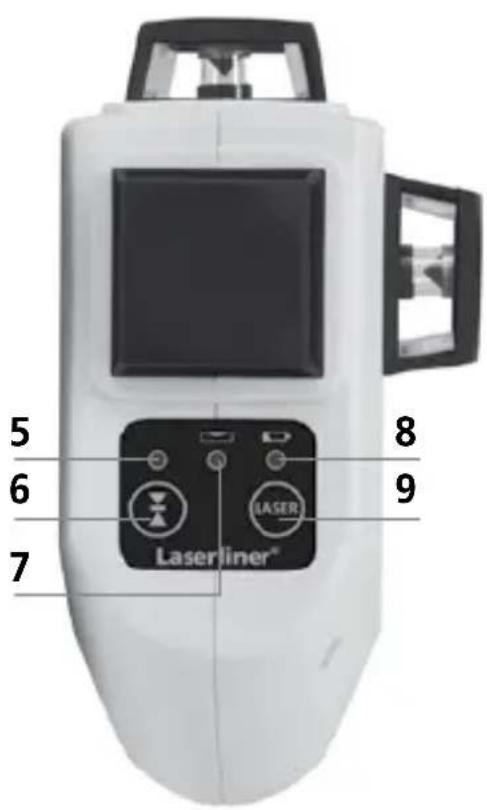

5 Handmottagarläge (lysdiod)
6 Handmottagarläge
PÅ/AV
LED på: Läge på
LED släckt: Läge av
8 Batteriladdning
9 Valknapp för laserlinjer

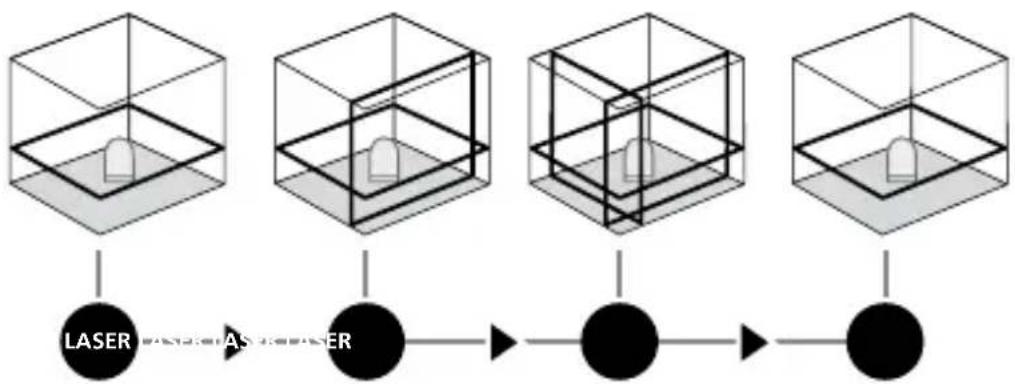

2 Horisontell och vertikal nivellering
Lossa transportsäkringen och ställ strömbrytaren i läget "ON". Den horisontella laserlinjen visas. Med valknappen kan laserlinjerna aktiveras en i taget.
!
Vid horisontell och vertikal nivellering måste transportsäkringen lossas. Så fort enheten befinner sig utanför det automatiska nivelleringsområdet på 2,5° blinkar laserlinjerna och en signal ljuder. Positionera enheten på ett sådant sätt, att den befinner sig inom nivelleringsområdet.

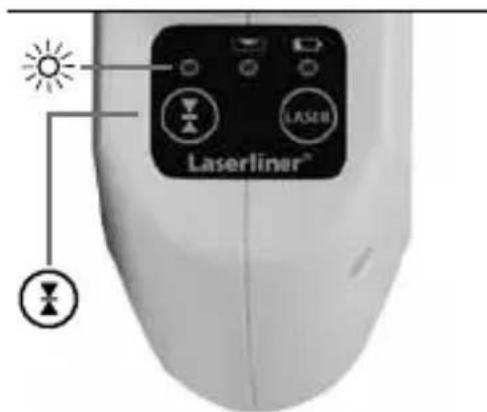

3 Handmottagarläge Tillval: Arbete med lasermottagaren RX
Använd en lasermottager RX (tillval) för nivellering vid stora avständ eller för laserlinjer som inte längre syns. För att arbeta med lasermottagaren trycker man på knapp 6 (handmottagarläge På/Av) så sätts linjelasern i handmottagarläge. Nu pulserar laserlinjerna med en hög frekvens och laserlinjerna blir mörkare. Lasermottagaren identifierar laserlinjerna genom pulseringen.
Beakta bruksanvisningen till lasermottagaren för linjelasrar.
!
På grund av den speciella optiken för generering av en genomgående 360° laserlinje kan det uppstå skillnader i ljusstyrka i olika områden på linjen, och dessa beror på tekniken. Detta kan leda till olika räckvidder i handmottagarläge.
4 Sluttningsläge
Lossa inte transport- säkringen, skjut strömbrytaren till det mellersta läget och välj laserstråle med hjälp av valknappen. Nu kan lutande plan respektive lutningar skapas. I det här läget riktas laserlinjerna inte längre in automatiskt. Det signaliseras genom att laserlinjerna blinkar. Dessutom lyser lysdioden (7) konstant röd.
Tekniska data
| Självnivelleringsområde ± 2,5° | |
| Noggrannhet ± 0,2 mm / m | |
| Arbetsområde (i förhållande till hur ljust det är i rummet) | 20 m |
| Arbetsområde med handmottagare (beroende på tekniskt betingad skillnad i ljusstyrka) | 50 m |
| Laservågslängd 640 nm | |
| Laserklass / Uteffekt för linjelaser 2M / < 5 mW | |
| Strömförsörjning | 4 x 1,5V alkalibatterier (typ AA, LR6) |
| Användningstidmed 3 laserplanmed 2 laserplanmed 1 laserplan | Cirka 6 timmarCirka 10 timmarCirka 25 timmar |
| Arbetstemperatur 0°C ... +50°C | |
| Förvaringstemperatur -10°C ... +70°C | |
| Mått (B x H x D) 85 x 130 x 160 mm | |
| Vikt (inklusive batterier) 820 g |

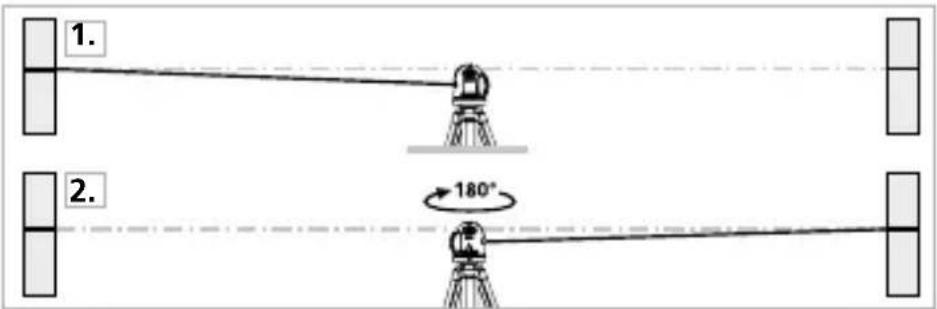

Förbereda kalibreringskontroll
Kalibreringen av lasern kan kontrolleras. Sätt upp enheten mitt emellan två väggar som är minst fem meter från varandra. Slå på enheten för att frigöra transportsäkringen (laserkors på). För optimal kontroll skall ett stativ användas.
- Markera punkten A1 på väggen.
- Vrid enheten 180° och markera punkten A2. Mellan A1 och A2 har du nu en horisontell referens.


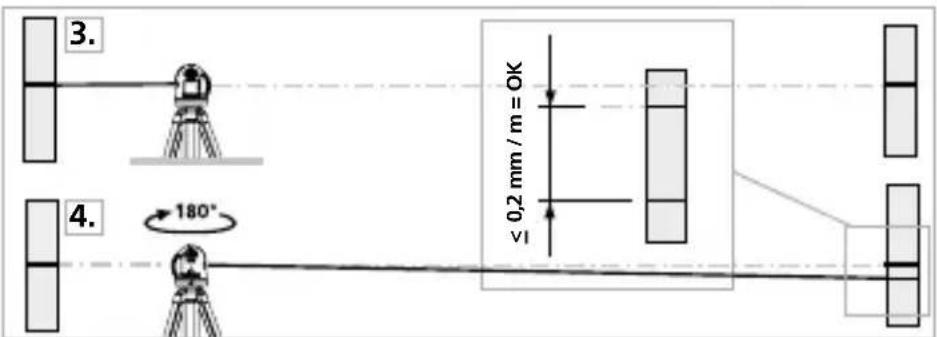

- Ställ enheten så nära väggen som möjligt i höjd med den markerade punkten A1.
- Vrid enheten 180° och markera punkten A3. Differensen mellan A2 och A3 är toleransen.

Om A2 och A3 ligger mer än 0,2 mm / m från varandra behöver enheten kalibreras. Kontakta er återförsäljare eller vänd er till serviceavdelningen på UMAREX-LASERLINER.
Kontroll av den lodräta linjen
Ställ upp enheten cirka fem meter från en vägg. Fäst ett lod på väggen med ett 2,5 meter långt snöre så att lodet kan pendla fritt. Slå på enheten och rikta den lodräta lasern mot lodsnöret. Noggrannheten ligger inom toleransen när avvikelsen mellan laserlinjen och lodsnöret inte är större än ± 1,5 mm.
Kontroll av den horisontella linjen
Ställ upp enheten cirka fem meter från en vägg och slå på laserkorset. Markera punkt B på väggen. Sväng laserkorset cirka 2,5 m åt höger och markera punkt C. Kontrollera om den vågräta linjen från punkt C ligger inom ± 3 mm i höjdled jämfört med punkt B. Upprepa proceduren vid svängning åt vänster.
Kontrollera kalibereringen regelbundet före användning samt efter transport och längre förvaring.
EU-bestämmelser och kassering
Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.
Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater.
Ytterligare säkerhets- och extra anvisningar på: www.laserliner.com/info
