NAUDOJIMO INSTRUKCIJA AutoLineLaser 3D Plus Laserliner

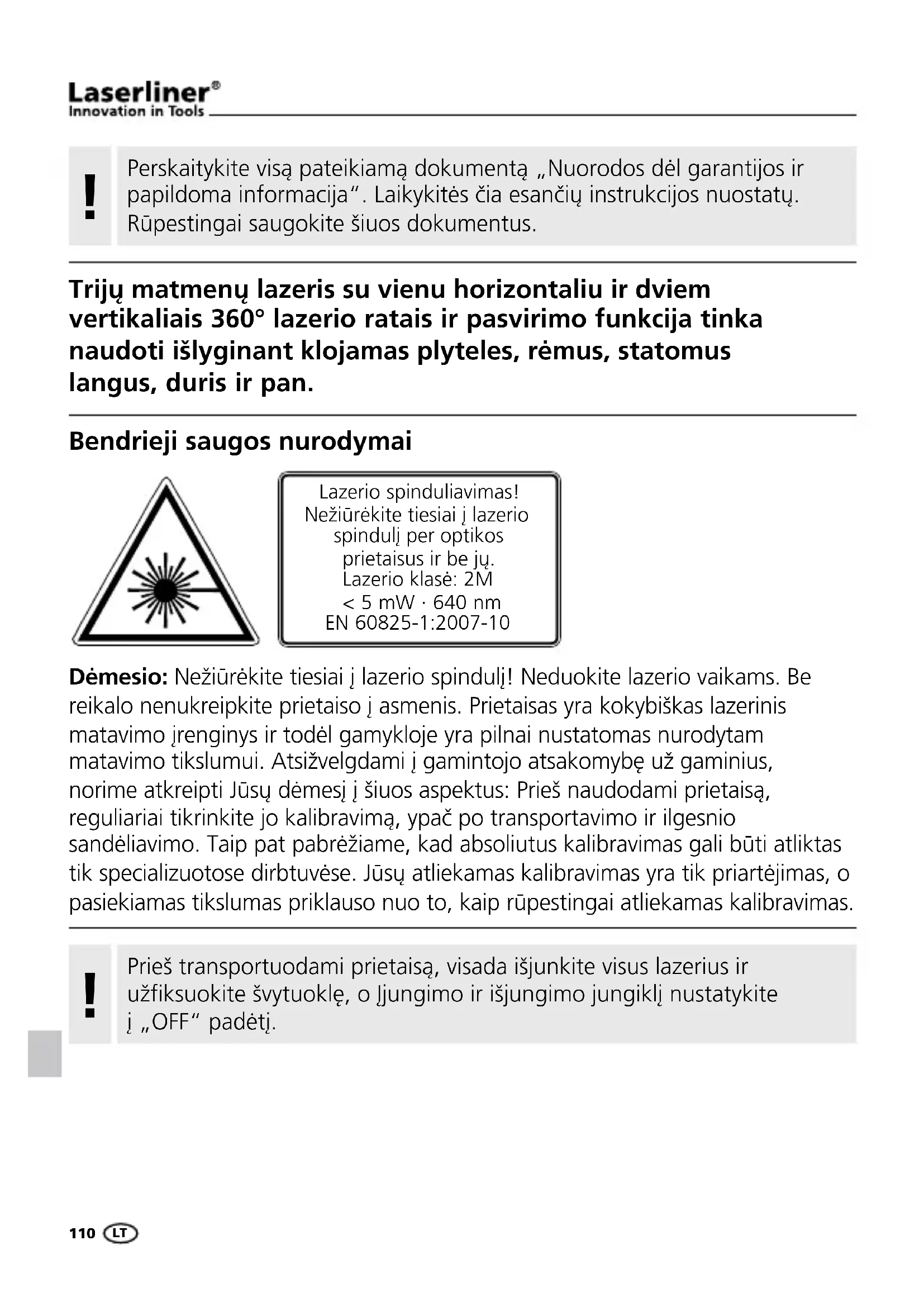

Perskaitykite visą pateikiamą dokumentą „Nuorodos dėl garantijos ir papildoma informacija”. Laikykitės čia esančių instrukcijos nuostatų. Rūpeestingai saugokite šiuos dokumentus.

Trijų matmenų lazeris su vienu horizontaliu ir dviem vertikaliais 360° lazerio ratais ir pasvirimo funkcija tinka naudoti išlyginant klojamas plyteles, rėmus, statomus langus, duris ir pan.

Bendrieji saugos nurodymai

Lazerio spinduliavimas! Nežiūrėkite tiesiai į lazerio spindulį per optikos prietaisus ir be jų. Lazerio klasė: 2M < 5 mW · 640 nm EN 60825-1:2007-10

Dèmesio: Nežiūrėkite tiesiai į lazerio spindulį! Neduokite lazerio vaikams. Be reikalo nenukreipkite prietaiso į asmenis. Prietaisas yra kokybiškas lazerinis matavimo įrenginys ir todėl gamykloje yra pilnai nustatomas nurodytam matavimo tikslumui. Atsižvelgdami į gamintojo atsakomybę už gaminius, norime atkreipti Jūsų dėmesį į šiuos aspektus: Prieš naudodami prietaisą, reguliariai tikrinkite jo kalibravimą, ypač po transportavimo ir ilgesnio sandėliavimo. Taip pat pabrėžiame, kad absolius kalibravimas gali būti atliktas tik specializuotose dirbtuvėse. Jūsų atliekamas kalibravimas yra tik priartėjimas, o pasiekiamas tikslumas priklauso nuo to, kaip rūpeestingai atliekamas kalibravimas.

!

Prieš transportuodami prietaisą, visada išjunkite visus lazerius ir užfiksuokite švytuoklę, o ljungimo ir išjungimo jungiklj nustatykite j „OFF“ padėtį.

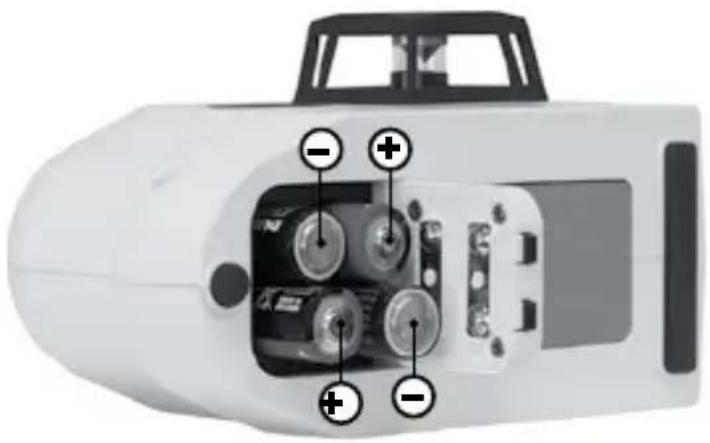

1 Idėkite baterija

Atidarykite baterijų dėtuvę ir sudėkite baterijas (4 vnt. AA tipo), laikydamiesi instaliacinių simbolių. Atkreipkite dėmesį, kad nesumaišytumėte jų poliškumo.

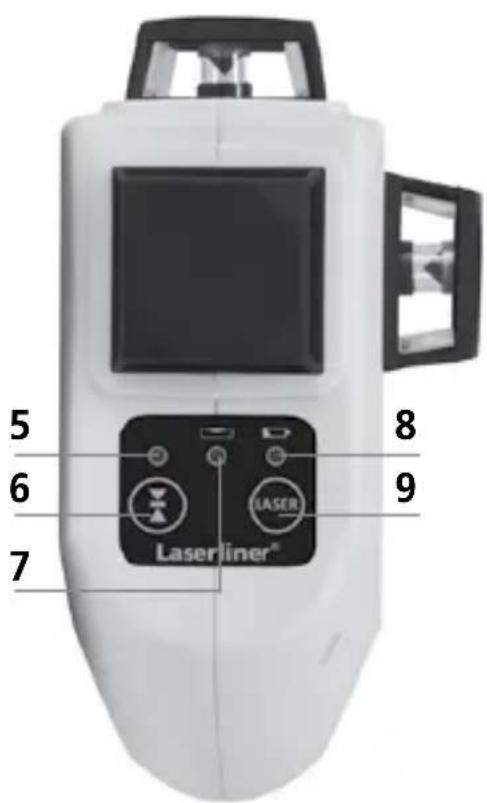

1 Lazerio spindulio langelis
2 Bateriju détuvé (apatinéje pusèje)
3 Jjungimo ir išjungimo jungiklis; Transportavimo apsauga; Pasvirimo padėtis

4 Stovo sriegis 5/8" (apatinėje pusėje)
5 LED rankinio prièmimo režimas
6 Rankinio priémimo režimo jjungimas / išjungimas
7 LED Pasvirimo padètis

5 6 7 8 9 Laserliner®

Šviesos diodas jjungtas: režimas jjungtas Šviesos diodas išjungtas: režimas išjungtas

8 Baterijos ikrova
9 Lazerio spindulių pasirinkimo klavišas

2 Horizontalus ir vertikalus niveliavimas

Atlaisvinkite transportavimo apsaugą, ljungimo ir išjungimo jungiklis nustatykite j padėtį „ON“. Pasirodo horizontalus lazerio spindulys. Pasirenkamuoju klavišu galite pasirinkti lazerio spindulius.

!

Norint atlikti horizontalų ir vertikalų niveliavimą reikia atlaisvinti transportavimo apsaugą. Kai tik prietaisas viršija automatinio niveliavimo srities ribas 2,5°, pradeda mirksėti lazerio spinduliai ir pasigirsta signalas. Nustatykite prietaisą tokioje padėtyje, kad jis būtų niveliavimo zonoje.

3 Pasirinktinis rankinio priémimo režimas: darbas su lazerio imtuvu RX

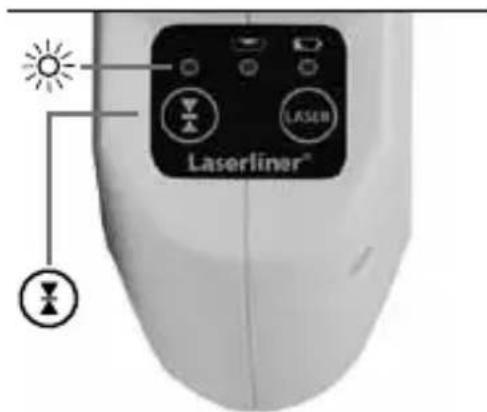

Niveliavimui dideliu atstumu arba kai nebesimato lazerio linijų naudokite lazerio imtuvą RX (pasirinktinį). Norėdami dirbti su linijinio lazerio imtuvu paspaudę ir palaikę mygtuką 6 (rankinio priėmimo režimo jjungimas / išjungimas) prietaisą perjunkite į rankinio priėmimo režimą. Dabar lazerio linijos pulsuoja dideliu dažniu ir tampa tamsesnės. Dėl pulsavimo lazerio imtuvas atpažįsta lazerio linijas.

Laserliner®

!

Laikykitės lazerinio imtuvo linijiniams lazeriams naudojimo instrukcijos.

!

Dėl specialios optikos, skirtos sukurti ištisinę 360° lazerio liniją, skirtingose linijos srityse gali atsirasti techniškai sąlygotų šviesumo skirtumų. Dėl to gali skirtis veikimo nuotoliai, kai prietaisas veikia rankinio priėmimo režimu.

4 Pasvirimo padètis

Neatlaisvinkite transportavimo apsaugų, IJ./ IŠJ. jungiklj pastumkite i viduriniąją padėtį ir pasirinkimo klavišu pasirinkite lazerius. Dabar galima nustatyti pasvirusias plokštumas ir (arba) posvyrius. Šiuo režimu lazerio spinduliai automatiškai nenustatomi. Apie tai praneša lazerio spindulių mirksėjimas. Taip pat nuolat šviečia raudoni šviesos diodai (7).

Techniniai duomenys

Automatinio niveliavimo ribos ± 2,5°
Tikslumas ± 0,2 mm / m
Darbinės ribos (priklauso nuo patalpos apšvietimo) 20 m
Darbinė zona su rankiniu imtuvu (priklauso nuo techniškai sąlygoto šviesumo skirtumo)	50 m
Lazerio bangų ilgis 640 nm
Lazerio klasė / linijinio lazerio išeinamoji galia 2M / <	5 mW
Elektros maitinimas	4 x 1,5V šarminės baterijos (tipas AA, LR6)
Eksploatacijos trukmėsu 3 lazerio lygiaissu 2 lazerio lygiaissu 1 lazerio lygiu	apie 6 val.apie 10 val.apie 25 val.
Darbinė temperatūra 0°C ... +50°C
Sandėliavimo temperatūra -10°C ... +70°C
Matmenys (P x A x G) 85 x 130 x 160 mm
Masė (kartu su baterijas) 820 g

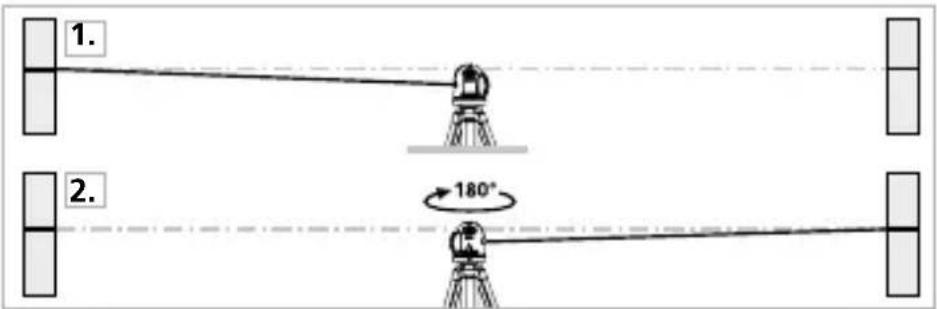

Pasirengimas kalibravimo patikrinimui

Jūs galite pasitikrinti lazerio kalibravimą. Padėkite prietaisą patalpos viduryje tarp dviejų sienų, tarp kurių yra ne mažesnis kaip 5 m atstumas. Ijunkite prietaisą, atlaisvinę transportavimo apsaugą (pasirodo lazerio kryžius). Siekdami optimalios kontrolės, naudokitės lazerio stovu.

1. Pasižymėkite ant sienos tašką A1.
2. Pasukite prietaisą 180° ir pasižymėkite tašką A2. Dabar tarp A1 ir A2 turite horizontalią atskaitą.

1. 2. 180°

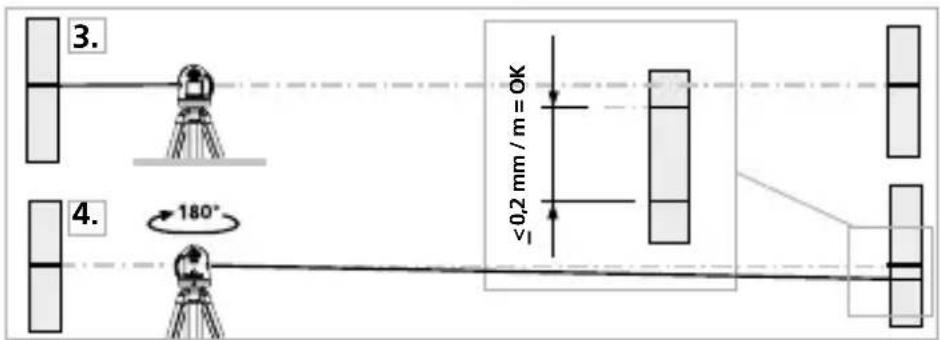

Kalibravimo kontrolè

1. Pastatykite prietaisą kuo arčiau sienos pažymėto taško A1 aukštyje.
2. Pasukite prietaisą 180° ir pasižymėkite tašką A3. Skirtumas tarp A2 ir A3 yra paklaida.

Jei A2 ir A3 yra nutolę vienas nuo kito daugiau kaip 0,2 mm / m, prietaisą būtina kalibruoti. Susisiekite su Jus aptarnavusiu pardavėju arba kreipkitės į UMAREX-LASERLINER serviso padalinį.

Vertikalios linijos kontrolė

Pastatykite prietaisą apie 5 m nuo sienos. Prie sienos pritvirtinkite svambalą su 2,5 m ilgio virvele taip, kad svarelis laisvai švytuotų. Ijunkite prietaisą ir nukreipkite vertikalų lazerio spindulį į svarelio virvele. Tikslumas yra paklaidos ribose, jei nukrypimas tarp lazerio spindulio ir svarelio virvelės yra ne didesnis kaip ± 1,5 mm.

Horizontalios linijos kontrolè

Pastatykite prietaisą apie 5 m nuo sienos ir jjunkite lazerio kryžių. Ant sienos pažymėkite tašką B. Lazerio kryžių pasukite apie 2,5 m į kairę ir pažymėkite tašką C. Patikrinkite, ar horizontali linija, einanti nuo taško C ± 3 mm yra tame pačiame aukštyje kaip taškas B. Pakartokite tą patį procesą, atliekant pasukimą į kairę.

3 mm = OK B 2,5 m C v1

Prieš naudodami prietaisą, reguliariai tikrinkite jo kalibravimą, ypač po transportavimo ir ilgesnio sandėliavimo.

Garantija, prietaiso priežiūra ir utilizavimas

Prietaisas atitinka visus galiojančius standartus, reglamentuojančius laisvą prekių judėjimą ES.

Šis produktas yra elektros prietaisas ir pagal Europos Sąjungos Direktyvą dėl elektros ir elektroninės įrangos atliekų, turi būti surenkamas atskirai ir utilizuojamas aplinką tausojamuoju būdu.

Daugiau saugos ir kitų papildomų nuorodų rasite:

www.laserliner.com/info
