MANUAL DE UTILIZADOR AutoLineLaser 3D Plus Laserliner

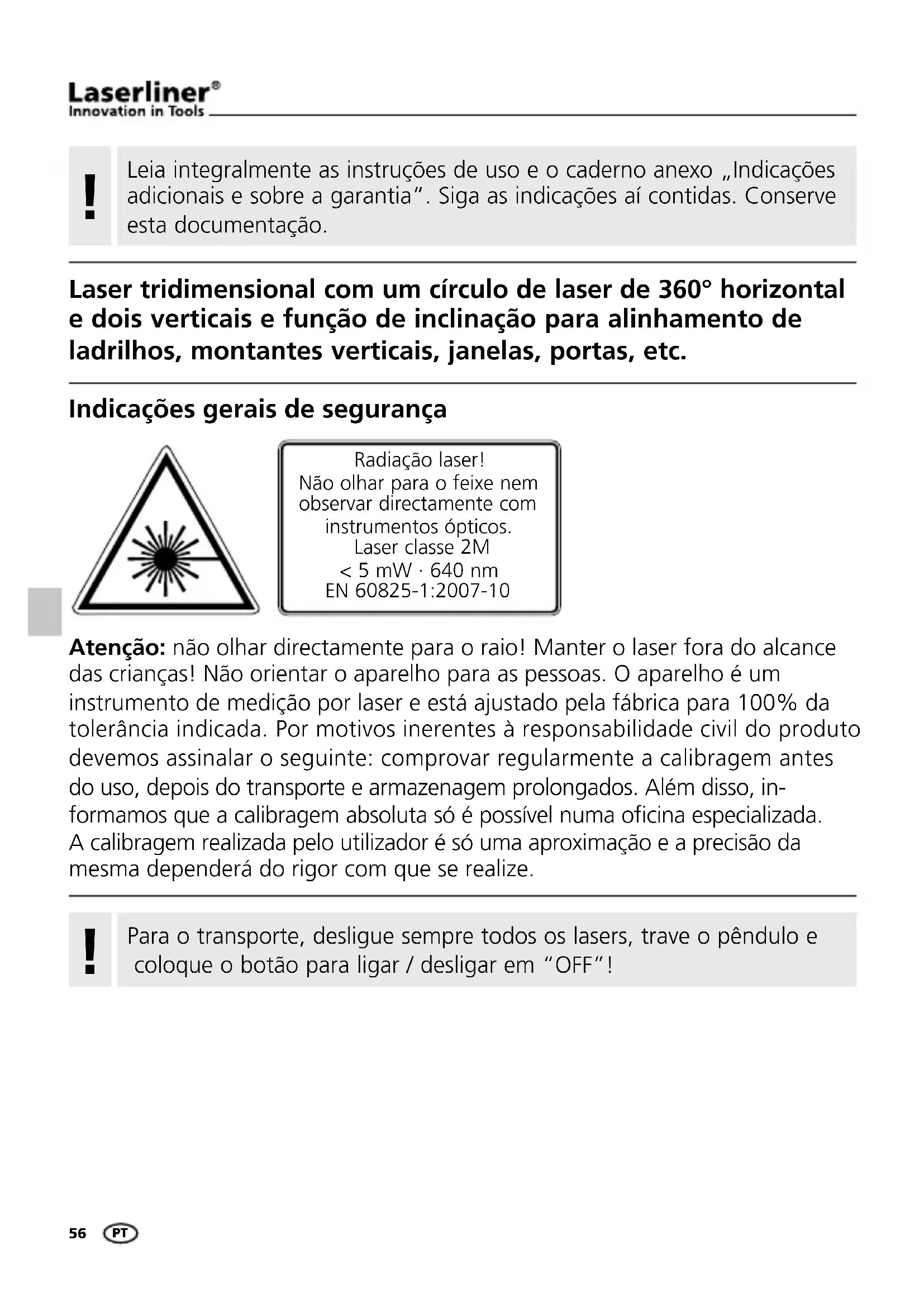

Leia integralmente as instruções de uso e o caderno anexo „Indicações adicionais e sobre a garantia“. Siga as indicações aí contidas. Conserve esta documentação.
Laser tridimensional com um círculo de laser de 360° horizontal e dois verticais e função de inclinação para alinhamento de ladrilhos, montantes verticais, janelas, portas, etc.
Indicações gerais de segurança

Radiação laser! Não olhar para o feixe nem observar directamente com instrumentos ópticos. Laser classe 2M < 5 mW · 640 nm EN 60825-1:2007-10
Atenção: não olhar directamente para o raio! Manter o laser fora do alcance das crianças! Não orientar o aparelho para as pessoas. O aparelho é um instrumento de medição por laser e está ajustado pela fábrica para 100% da tolerância indicada. Por motivos inerentes à responsabilidade civil do produto devemos assinalar o seguinte: comprovar regularmente a calibragem antes do uso, depois do transporte e armazenagem prolongados. Além disso, informamos que a calibragem absoluta só é possível numa oficina especializada. A calibragem realizada pelo utilizador é só uma aproximação e a precisão da mesma dependerá do rigor com que se realize.
!
Para o transporte, desligue sempre todos os lasers, trave o pêndulo e coloque o botão para ligar / desligar em “OFF”!

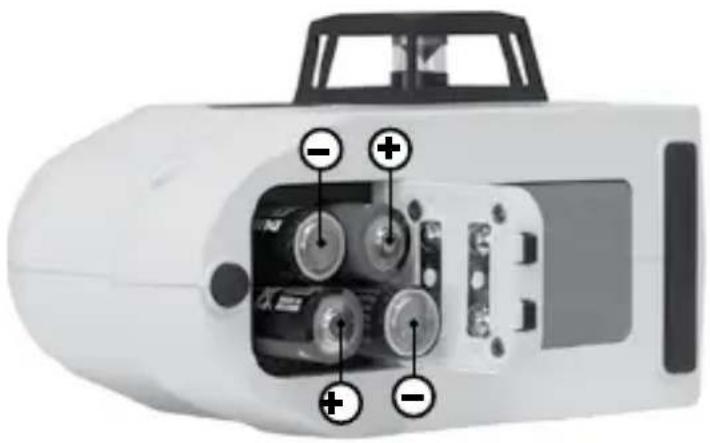

1 Colocar as pilhas
Abra o compartimento de pilhas e insira as pilhas (4 x tipo AA) de acordo com os símbolos de instalação. Observe a polaridade correcta.

1 Janela de saída do laser
2 Compartimento de pilhas (parte posterior)
3 Botão para ligar / desligar; bloqueador de transporte; modo de inclinação
4 Rosca para tripé 5/8" (parte posterior)

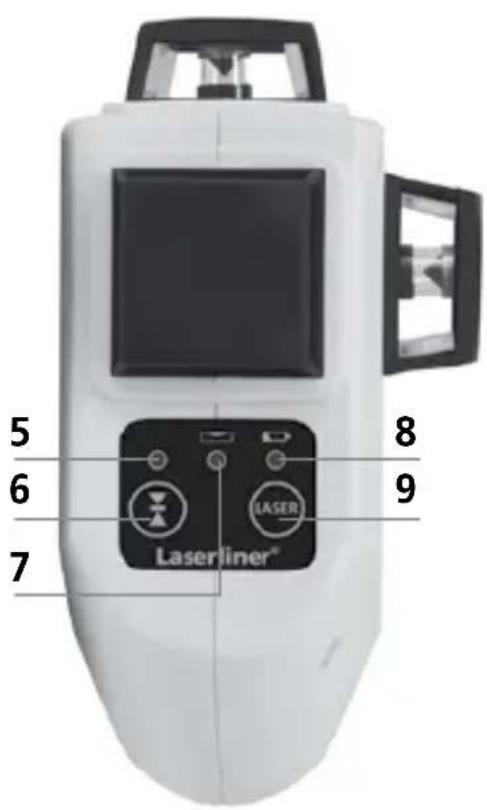

5 LED modo receptor manual
6 Activar / desactivar o modo receptor manual
de inclinação
LED ON:
Modo ligado
LED OFF: Modo desligado
8 Carga da bateria
9 Tecla de selecção de linhas de laser
2 Nivelação horizontal e vertical
Solte o bloqueador de transporte e coloque o botão para ligar/desligar em "ON". Surge a linha horizontal do laser. Com o seletor, é possível ligar as linhas de laser isoladamente.
!
Para a nivelação horizontal e vertical é preciso que o bloqueador de transporte esteja solto. Logo que o aparelho se encontre fora da área de nivelação automática de 2,5°, as linhas de laser piscam e um sinal acústico soa. Posicione o aparelho de modo a que se encontre dentro da área de nivelação.

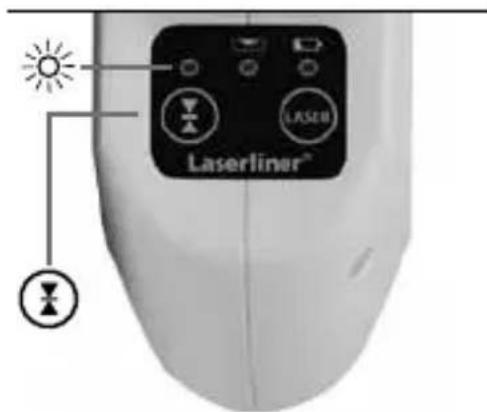

3 Modo receptor manual Opcional: trabalhar com o receptor laser RX
Para a nivelação a grandes distâncias ou para linhas de laser que já não sejam visíveis, use um receptor laser RX (opcional). Para trabalhos com o recetor de laser, ligue o laser de linha primindo a tecla 6 (modo de receção manual ON/OFF) no modo de receção manual. A seguir, as linhas de laser pulsam a uma frequência elevada e as linhas de laser tornam-se mais escuras. O receptor laser detecta as linhas de laser através desta pulsação.
Observe as instruções de uso do receptor laser para laser de linha.
!
Devido à óptica especial para a geração de uma linha de laser contínua de 360°, podem surgir diferenças de claridade em várias zonas da linha, condicionadas por razões técnicas. Isso pode provocar alcances diferentes no modo receptor manual.

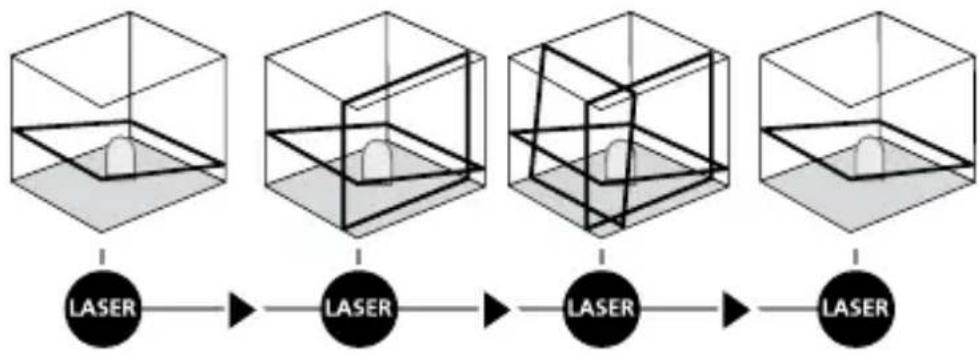

4 Modo de inclinação
Não soltar o bloqueador de transporte, colocar o interruptor de LIGAR/ DESLIGAR na posição central e seleccionar o laser com a tecla de selecção. A seguir podem ser traçados
níveis inclinados ou inclinações. Neste modo, as linhas de laser não se alinham automaticamente. Isso é sinalizado pelas linhas de laser a piscar. Adicionalmente, o LED (7) fica constantemente aceso com a cor vermelha.
Dados técnicos
| Margem de autonivelação ± 2,5° | |
| Exactidão ± 0,2 mm / m | |
| Alcance (depende da luminosidade do espaço) 20 m | |
| Área de trabalho com receptor manual (dependente da diferença de claridade condicionada por razões técnicas) | 50 m |
| Comprimento de onda laser 640 nm | |
| Classe de laser / Potência de saída laser de linha 2M / < 5 mW | |
| Alimentação eléctrica | 4 x 1,5V pilhas alcalinas (Tipo AA, LR6) |
| Duração operacionalcom 3 níveis de lasercom 2 níveis de lasercom 1 nível de laser | aprox. 6 horasaprox. 10 horasaprox. 25 horas |
| Temperatura de trabalho 0°C ... +50°C | |
| Temperatura de armazenamento -10°C ... +70°C | |
| Dimensões (L x A x P) 85 x 130 x 160 mm | |
| Peso (incl. pilhas) 820 g | |
Sujeito a alterações técnicas. 04.2014

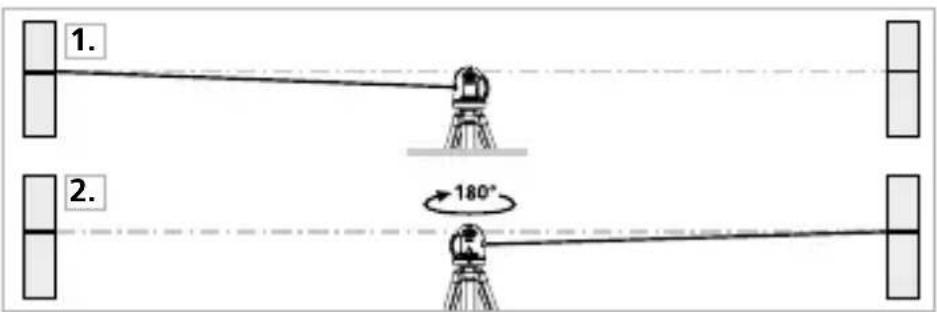

Preparativos para verificar a calibragem
Você mesmo pode verificar a calibragem do laser. Coloque o aparelho entre 2 paredes separadas num mínimo de 5 metros. Ligue o aparelho, solte para isso o bloqueador de transporte (cruz do laser ligada). Use um tripé.
-
Marque o ponto A1 na parede.
-
Gire o aparelho 180° e marque o ponto A2.
Assim, temos uma referência horizontal entre A1 e A2.
-

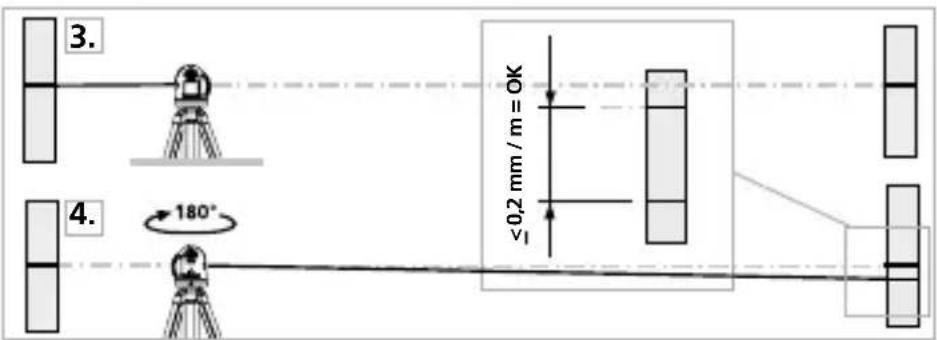

Colocar o aparelho o mais próximo da parede possivel à altura do ponto A1, alinhando o aparelho.
-
Girar o aparelho 180° e marcar o ponto A3. A diferença entre A2 e A3 é a tolerância.

Se os pontos A2 e A3 estiverem separados mais de 0,2 mm / m é necessário efectuar uma calibragem. Contacte o seu distribuidor ou dirija-se ao departamento de assistência da UMAREX-LASERLINER.
Controlo da linha vertival
Coloque o aparelho a uns 5 metros de uma parede. Fixar um fio de prumo de 2,5 m na parede, podendo o fio mover-se livremente. Ligar o aparelho e orientar o laser vertical no sentido do fio de prumo. A precisão está dentro da tolerância se o desvio entre a linha do laser e o fio de prumo não for superior a 1,5 mm.
Controlo da linha horizontal
Coloque o aparelho a uns 5 metros de uma parede e ligue a luz do laser. Marcar o ponto B na parede. Girar a cruz laser cerca de 2,5 m para a direita. Verificar se a linha horizontal do ponto C se encontra a uma altura ± 3 mm do ponto B. Repetir o processo, mas agora girando a cruz do laser para a esquerda.
Verifique regularmente a calibragem antes de usar, após transportes e depois de armazenar durante bastante tempo.
Garantia, cuidados com o produto e eliminação
Oaparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE.
Este produto é um aparelho eléctrico e tem de ser recolhido e eliminado separadamente, conforme a Directiva europeia sobre aparelhos eléctricos e electrónicos usados.
Mais instruções de segurança e indicações adicionais em: www.laserliner.com/info
