MANUAL DE UTILIZADOR SmartCross-Laser X Laserliner

Leia completamente as instruções de uso, o caderno anexo „Indicações adicionais e sobre a garantia“, assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas. Guarde esta documentação e junte-a ao produto se o entregar a alguém.

Utilização correta

Este laser de cruz projeta uma cruz de laser é usado para alinhar horizontais, verticais e inclinações. Os sinais visuais indicam se o aparelho se encontra fora da gama de nivelação. O produto tem um modo de recetor manual integrado e uma ligação para tripé 1/4".

Indicações gerais de segurança

• Use o aparelho exclusivamente conforme a finalidade de aplicação dentro das especificações.
• Os aparelhos de medição e os seus acessórios não são brinquedos. Mantenha-os afastados das crianças.
• Não são permitidas transformações nem alterações do aparelho, que provocam a extinção da autorização e da especificação de segurança.
• Não exponha o aparelho a esforços mecânicos, temperaturas elevadas, humidade ou vibrações fortes.
• Não é permitido usar o aparelho se uma ou mais funções falharem ou a carga da/s pilha/s estiver baixa, bem como se a caixa estiver danificada.

Indicações de segurança

Lidar com lasers da classe 2

Radiação laser! Não olhe para o raio laser! Laser da classe 2 < 1 mW · 635 nm

IEC 60825-1:2014, EN 60825-1:2014/A11:2021 EN 50689:2021

• Atenção: não olhar para o raio direto ou refletido.
  – Não orientar o aparelho para pessoas.
• Se uma radiação de laser da classe 2 entrar nos olhos, feche conscientemente os olhos e afaste imediatamente a cabeça do raio.
• Nunca olhe para o feixe de laser nem para os seus reflexos com aparelhos ópticos (lupa, microscópio, telescópio, ...).
  – Não use o laser à altura dos olhos (1,40 ... 1,90 m).
• Superfícies bem refletoras, espelhadas ou brilhantes devem ser cobertas durante a operação com dispositivos a laser.
• Em áreas de tráfego públicas, limitar ao máximo possível o feixe de laser, por intermédio de vedações e divisórias, e assinalar a zona do laser com placas de aviso.

Indicações de segurança

Lidar com radiação eletromagnética

• O aparelho cumpre os regulamentos e valores limite relativos à compatibilidade eletromagnética nos termos da diretiva CEM 2014/30/UE.
• Observar limitações operacionais locais, como p. ex. em hospitais, aviões, estações de serviço, ou perto de pessoas com pacemarkers. Existe a possibilidade de uma influência ou perturbação perigosa de aparelhos eletrónicos e devido a aparelhos eletrónicos.

Para o transporte, desligue sempre todos os lasers, trave o pêndulo e deslize o interruptor de corrediça (2) para a esquerda.

Características particulares do produto

AUTOMATIC LEVEL

Nivelação automática do aparelho através de um sistema pendular com proteção magnética. O aparelho é colocado na posição básica e alinha-se automaticamente.

Bloqueador de transporte LOCK: o aparelho é protegido com uma travagem do pêndulo para o transporte.

Com a tecnologia RX-READY, os lasers de linha também podem ser usados com condições de luminosidade desvantajosas. As linhas de laser pulsam a uma frequência elevada e são detetadas a grandes distâncias por recetores laser especiais.

Laserliner

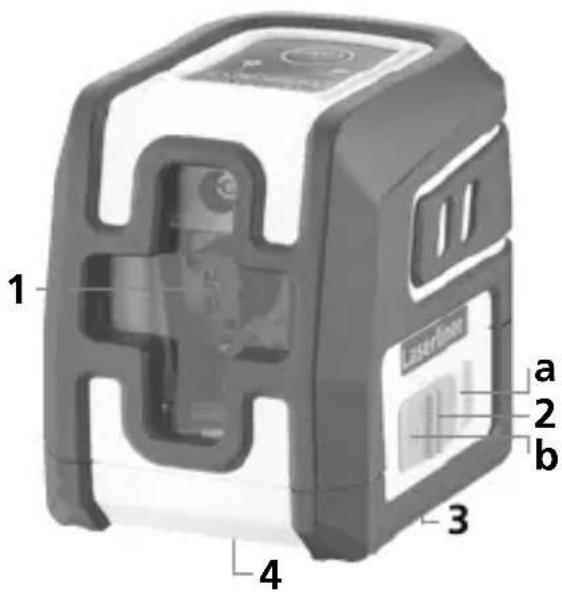

1 a 2 b 3 4

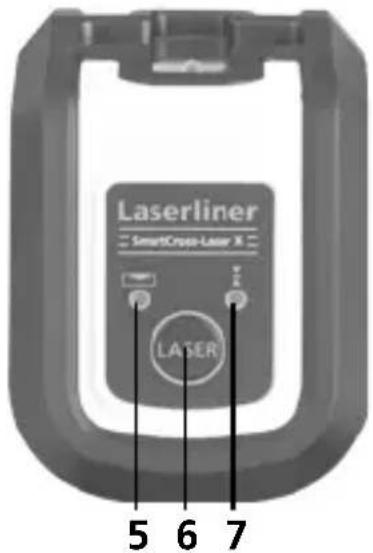

Laserliner SmartCree-Laser X LASER 5 6 7

1 Janela de saída do laser
2 Interruptor de corrediça

a LIGAR

b DESLIGAR / bloqueador de transporte / modo de inclinação

3 Compartimento de pilhas (lado inferior)
4 Rosca para tripé 1/4"(lado inferior)
5 Nivelação LED vermelho: nivelação desligada verde: nivelação ligada
6 Tecla de ligar/desligar; ativar/desativar o modo recetor manual
7 LED modo recetor manual

1 Colocar as pilhas

Abra o compartimento de pilhas e insira as pilhas (2 x 1,5V LR06 (AA)) de acordo com os símbolos de instalação. Observe a polaridade correta.

2 Nivelação horizontal e vertical

Solte o bloqueador de transporte, deslize o interruptor de corrediça (2) para a direita. A cruz do laser aparece.

!

Para a nivelação horizontal e vertical é preciso que o bloqueador de transporte esteja solto. O LED (5) acende constantemente com cor verde. Logo que o aparelho se encontre fora da área de nivelação automática de 4°, as linhas de laser piscam. Posicione o aparelho de modo a que se encontre dentro da área de nivelação. As linhas de laser voltam a estar constantemente acesas.

B Modo de inclinação

Não solte o bloqueador de transporte, deslize o interruptor de corrediça (2) para a esquerda. Ligue os lasers com o botão para ligar/desligar. A seguir podem ser traçados níveis inclinados. Neste modo não é possível nivelar horizontal e verticalmente, uma vez que as linhas de laser não se alinham automaticamente. A linha de laser piscam a vermelha.

Laserliner

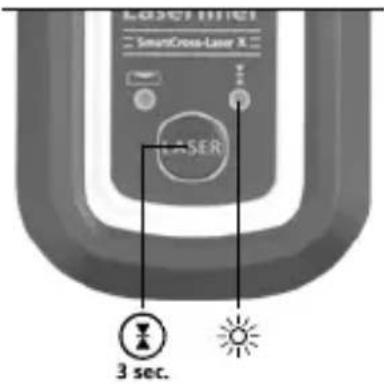

4 Modo recetor manual Opcional: trabalhar com o recetor laser RX

Para a nivelação a grandes distâncias ou para linhas de laser que já não sejam visíveis, use um recetor laser RX (opcional). Para trabalhar com o recetor laser, prima longamente a tecla 6 (ativar/desativar o modo recetor manual) para colocar o laser de linha no modo recetor manual. A seguir, as linhas de laser pulsam a uma frequência elevada e as linhas de laser tornam-se mais escuras. O recetor laser deteta as linhas de laser através desta pulsação.

MOSCHINIC SmartCross-Laser X LASER 3 sec.

Observe as instruções de uso do recetor laser para laser de linha.

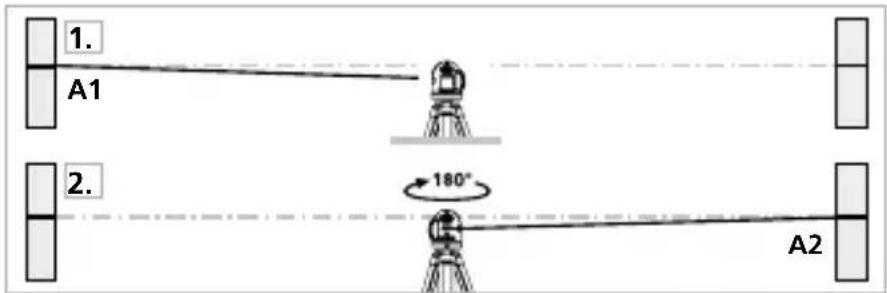

Preparativos para verificar a calibragem

Você mesmo pode verificar a calibragem do laser. Coloque o aparelho entre 2 paredes separadas num mínimo de 5 metros. Ligue o aparelho, soltando para isso o bloqueador de transporte (CRUZ DO LASER LIGADA). Use um tripé.

1. Marque o ponto A1 na parede.

2. Gire o aparelho 180° e marque o ponto A2. Assim, temos uma referência horizontal entre A1 e A2.

1. A1 2. 180° A2

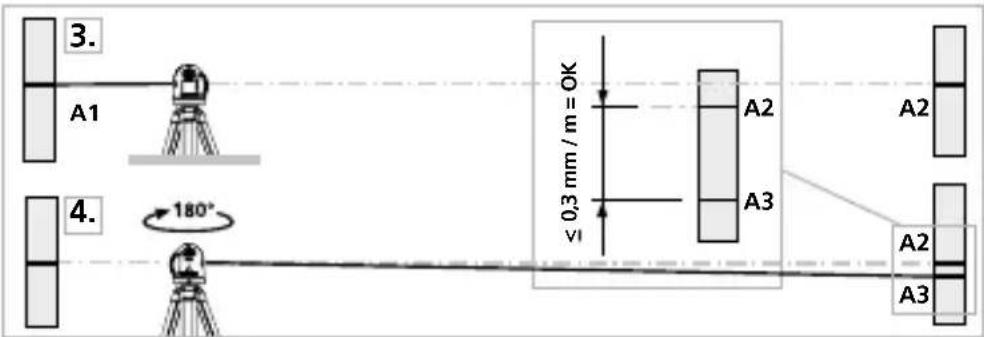

Verificar a calibragem

1. Coloque o aparelho o mais próximo possível da parede à altura do ponto A1, alinhando o aparelho.
2. Gire o aparelho 180° e marque o ponto A3. A diferença entre A2 e A3 é a tolerância.

Se os pontos A2 e A3 estiverem separados mais de 0,3 mm / m é necessário efetuar uma calibragem. Contacte o seu distribuidor ou dirija-se ao departamento de assistência da UMAREX-LASERLINER.

Controlo da linha vertical

Coloque o aparelho a uns 5 metros de uma parede. Fixe um fio de prumo de 2,5 m na parede, podendo o fio mover-se livremente. Ligue o aparelho e oriente o laser vertical no sentido do fio de prumo. A precisão está dentro da tolerância se o desvio entre a linha do laser e o fio de prumo não for superior a ± 1,5 mm.

Controlo da linha horizontal

Coloque o aparelho a uns 5 metros de uma parede e ligue a luz do laser. Marque o ponto B na parede. Gire a

≤ 1,5 mm = OK B 2,5 m C

cruz laser cerca de 2,5 m para a direita. Verifique se a linha horizontal do ponto C se encontra a uma altura ± 1,5 mm do ponto B. Repita o processo, mas agora girando a cruz do laser para a esquerda.

Verifique regularmente a calibragem antes de usar, após transportes e depois de armazenar durante bastante tempo.

Laserliner

Indicações sobre manutenção e conservação

Limpe todos os componentes com um pano levemente húmido e evite usar produtos de limpeza, produtos abrasivos e solventes. Remova a/s pilha/s antes de um armazenamento prolongado. Armazene o aparelho num lugar limpo e seco.

Calibragem

O medidor deve ser calibrado e controlado regularmente para garantir a precisão da função. Nós recomendamos intervalos de calibragem de 1-2 anos. Em caso de necessidade, contacte o seu comerciante ou dirija-se ao departamento de assistência da UMAREX-LASERLINER.

Dados técnicos Sujeito a alterações técnicas. 24W39

Margem de autonivelação ± 4°
Exatidão ± 0,3 mm / m
Nivelação automática
Visibilidade (usual)* 10 m
Comprimento de onda laser 635 nm
Classe de laser	2/<1 mW (EN IEC 60825-1:2014/A11:2021, EN 50689:2021)
Alimentação elétrica 2 x 1,5V	LR06 (AA)
Duração operacional aprox. 15 horas
Condições de trabalho	-10°C ... 50°C, humidade de ar máx. 80% rH, sem condensação, altura de trabalho máx. de 4000 m em relação ao NM (nível do mar)
Condições de armazenamento	-20°C ... 70°C, humidade de ar máx. 85% rH
Dimensões (L x A x P) 84 x 76	x 62 mm
Peso 276 g (incl. pilhas)

* com um máx. de 300 Lux

Disposições da UE e do Reino Unido e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE e do Reino Unido.

Este produto, incluindo acessórios e embalagens, é um aparelho elétrico que tem de ser reciclado de forma ecológica, de acordo com as diretivas europeias e britânicas sobre aparelhos elétricos e eletrónicos usados, pilhas e embalagens, a fim de recuperar matérias-primas com valor. Aparelhos elétricos, pilhas e embalagens não devem ser colocados no lixo doméstico. Os consumidores são legalmente obrigados a devolver gratuitamente pilhas e baterias usadas a um ponto de recolha público, a um ponto de venda ou à assistência técnica. A pilha deve ser retirada do aparelho com uma ferramenta convencional, sem o destruir, e entregue a uma recolha separada antes de o aparelho ser devolvido para eliminação. Se tiver alguma dúvida sobre a remoção da pilha, contacte o departamento de assistência da UMAREX-LASERLINER. Contacte o seu município para obter informações sobre instalações de eliminação adequadas e observe as respetivas indicações de eliminação e segurança nos pontos de recolha.

Mais instruções de segurança e indicações adicionais em: https://packd.li/ll/ann/in
