РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SmartCross-Laser X Laserliner

Прочетете изцяло ръководството за експлоатация, приложената брошура „Гаранционни и допълнителни инструкции“, както и актуалната информация и указанията в препратката към интернет в края на това ръководство. Следвайте съдържащите се в тях инструкции. Тези документи трябва да се съхраняват и да съпровождат продукта при предаването му на други.

Употреба по предназначение

Този лазер с пресичащи се линии проектира лазерен кръст и е предназначен за подравняване на хоризонтали, вертикали и наклони. Чрез оптични сигнали се показва кога уредът се намира извън диапазона на нивелиране. Продуктът има интегриран режим „Ръчен приемник“ и съединение 1/4" за статив.

Общи инструкции за безопасност

– Използвайте уреда единствено съгласно предназначението за употреба в рамките на спецификациите.
– Измервателните уреди и принадлежностите не са играчки за деца. Да се съхраняват на място, недостъпно за деца.
– Не се допускат модификации и изменения на уреда. Това ще доведе до невалидност на разрешителното и спецификацията за безопасност.
– Не излагайте уреда на механично натоварване, екстремни температури, влага или прекалено високи вибрации.
– Уредът не трябва да се използва повече, ако бъдат нарушени една или повече функции, ако зарядът на батерията е нисък или ако корпусът е повреден.

Лазерно лъчение! Не гледайте срещу лазерния лъч! Лазер клас 2 < 1 мВт · 635 nm

IEC 60825-1:2014, EN 60825-1:2014/A11:2021

EN 50689:2021

– Внимание: Не гледайте в директния или отразения лъч.
– Не насочвайте лазерния лъч към хора.
– Ако лазерно лъчение от клас 2 попадне в окото, очите трябва съзнателно да се затворят и главата веднага да се премести настрани от лъча.
– Никога не гледайте лазерния лъч или неговото отражение с оптични прибори (лупа, микроскоп, далекоглед, ...).
– Не използвайте лазера на нивото на очите (1,40 ... 1,90 м).
– По време на работа с лазерни устройства силно отразяващите, огледалните или гланцовите повърхности трябва да се покриват.
– На места с обществен трафик по възможност ограничавайте пътя на лъча чрез капаци или преносими стени и обозначете зоната на лазера с предупредителни табели.

Работа с електромагнитно лъчение

– Измервателният уред спазва предписанията и граничните стойности за електромагнитната съвместимост съгласно Директива 2014/30/EC относно електромагнитната съвместимост.
– Трябва да се спазват локалните ограничения в работата, като напр. в болници, в самолети, на бензиностанции или в близост до лица с пейсмейкъри. Съществува възможност за опасно влияние или смущение от електронни уреди.

При транспортиране винаги изключвайте всички лазери и блокирайте махалото, поставяйте плъзгащия се превключвател (2) наляво.

Специални характеристики на продукта

Автоматично подравняване на уреда чрез магнитно затихваща махова система. Уредът се поставя в основно положение и се подравнява самостоятелно.

Транспортна БЛОКИРОВКА: Уредът се защитава при транспорт чрез махова блокировка.

С технологията RX-READY лазерните линии може да се използват и при неблагоприятни условия на осветление. Лазерните линии пулсират с висока честота и се разпознават на големи разстояния чрез специални лазерни приемници.

Laserliner

1 a 2 b 3 4

Laserliner SmartCree-Laser X LASER 5 6 7

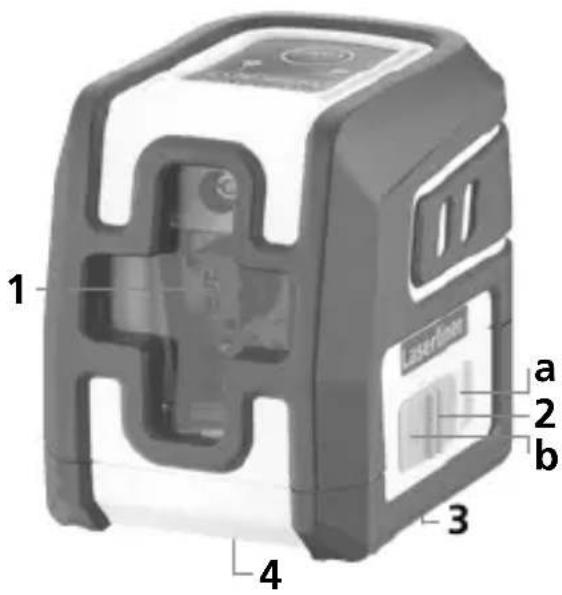

1 Изходен прозорец на лазера
2 Плъзгащ се превключвател
а Закрепване
b Освобождаване/
Транспортно обезопасяване /
Режим наклон
3 Батерийно отделение (долна страна)
4 Резба на статива 1/4" (долна страна)

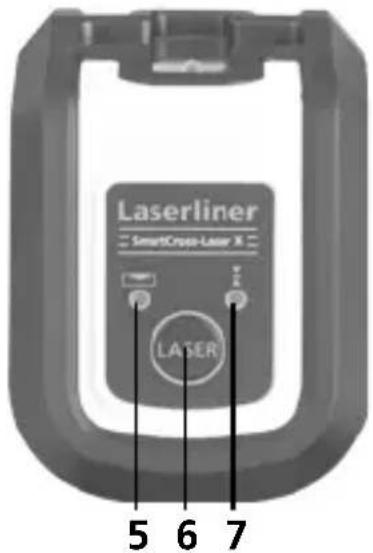

5 LED нивелиране
червено: Нивелиране изкл
зелено: Нивелиране вкл
6 Бутон ВКЛ./ИЗКЛ.;
Вкл/изкл на режима на ръчен приемник
7 LED режим ръчен приемник

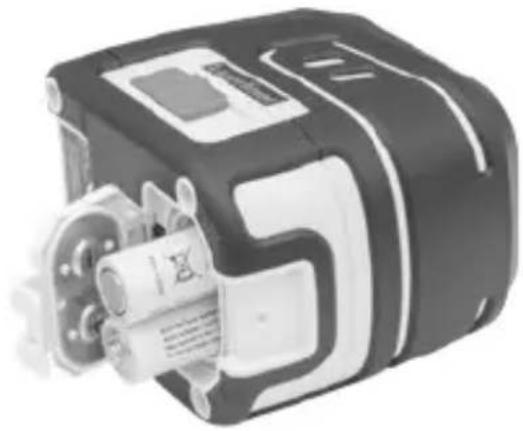

1 Поставяне на батерии

Отворете гнездото за батерии и поставете батериите (2 x 1,5V LR06 (AA)) според инсталационните символи. При това следете за правилна полярност.

2 Хоризонтално и вертикално нивелиране

Освободете транспортното укрепване, Преместете плъзгащия превключвател (2) надясно. Появява се лазерният кръст.

За хоризонтално и вертикално нивелиране трябва да се освободи транспортното обезопасяване. LED (5) свети постоянно в зелено. Щом уредът се намира извън зоната на автоматично нивелиране от 4°, лазерните линии започват да мигат. Позиционирайте уреда така, че да се намира в зоната за нивелиране. Лазерните линии започват да светят отново постоянно.

3 Режим наклон

Не освобождавайте транспортната блокировка, преместете плъзгача (2) наляво. Изключете лазера с бутона ВКЛ./ИЗКЛ. Сега може да се зададат наклонени равнини. В този режим не може да се нивелира хоризонтално, съотв. вертикално, тъй като лазерните линии вече не се насочват автоматично. Лазерните линии мигат в червен цвят.

Laserliner

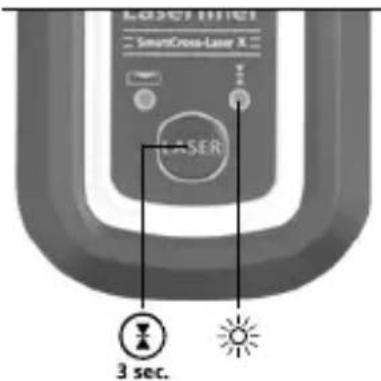

За нивелиране на големи разстояния или при вече невидими лазерни линии използвайте лазерен приемник RX (по избор). За работа с лазерния приемник включете линейния лазер чрез дълго натискане на бутон 6 (режим на ръчен приемник вкл / изкл) в режим на ръчен приемник. Сега лазерните линии пулсират с висока честота и лазерните линии стават по-тъмни. Лазерният приемник разпознава чрез това пулсиране лазерните линии.

MOSCRILLI SmartCross-Laser X LASER 3 sec.

Вземете предвид Ръководството за експлоатация на лазерния приемник за линеен лазер.

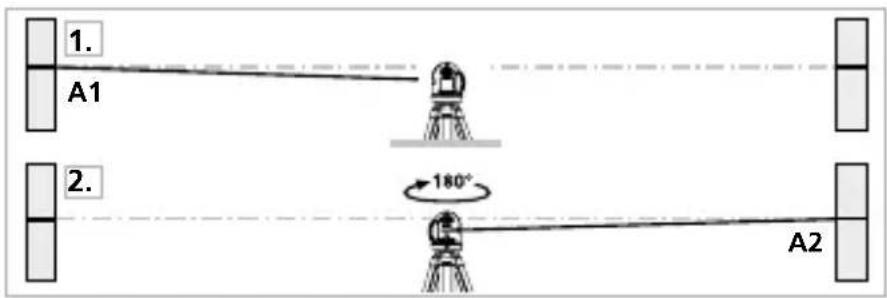

Подготовка за проверка на калибровката

Можете да контролирате калибровката на лазера. Изправете уреда в средата между две стени, които са на разстояние най-малко 5 м помежду си. Включете уреда, за целта освободете обезопасяването при транспорт (ЛАЗЕРЕН КРЪСТ ВКЛЮЧЕН). За оптимална проверка, моля, използвайте статив.

1. Маркирайте т. А1 на стената.
2. Завъртете уреда на 180° и маркирайте т. А2. Между А1 и А2 имате сега хоризонтална референция.

1. A1 2. 180° A2

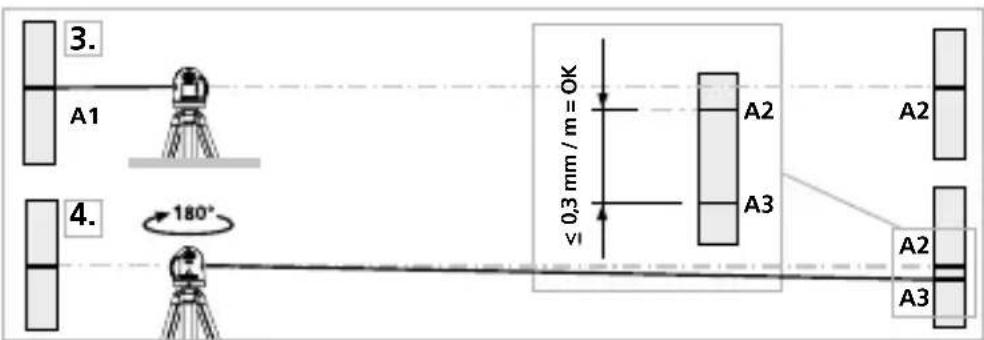

Проверка на калибровката

1. Поставете уреда колкото е възможно по-близко до стената на височината на маркираната т. А1.
2. Завъртете уреда на 180° и маркирайте т. А3. Разликата между А2 и А3 е допускът.

3. A1 4. 180° A2 A3 0,3 mm / m = OK VI A2 A3

Когато А2 и А3 се намират на повече от 0,3 мм / м, е необходимо калибриране. Влезте във връзка с Вашия дилър или се обърнете към сервизния отдел на UMAREX-LASERLINER.

Проверка на вертикалната линия

Поставете уреда на прибл. 5 м от стена. Закрепете към стената отвес с дълъг 2,5 м шнур, отвесът следва да се движи свободно махово. Включете уреда и насочете вертикалния лазер към шнура на отвеса. Точността се намира в рамките на допуска, когато отклонението между линията на лазера и шнура на отвеса не е по-голямо от ± 1,5 мм.

Проверка на хоризонталната линия

Поставете уреда на прибл. 5 м от стена и включете лазерния кръст. Маркирайте т. В на стената. Завъртете лазерния кръст прибл. 2,5 м надясно и маркирайте т. С.

Проверете дали хоризонталната линия от C ± 1,5 мм се намира на еднаква височина с т. В. Повторете операцията със завъртане наляво.

≤ 1,5 mm = OK B 2,5 m C

Редовно проверявайте калибрирането на прибора преди употреба, след транспортиране и след продължително съхранение.

Laserliner

Указания за техническо обслужване и поддръжка

Почиствайте всички компоненти с леко навлажнена кърпа и избягвайте използването на почистващи и абразивни препарати и разтворители. Сваляйте батерията/батериите преди продължително съхранение. Съхранявайте уреда на чисто и сухо място.

Калибриране

Измервателният уред трябва редовно да се калибрира и изпитва, за да се гарантира точността и функционирането. Ние препоръчваме интервали на калибриране от 1 – 2 години. При необходимост се свържете с Вашия дилър или се обърнете към сервизния отдел на UMAREX-LASERLINER.

Технически характеристики
Запазва се правото за технически изменения. 24W39

Диапазон насамонивелиране	± 4^
Точност ± 0,3 mm / m
Нивелиране автоматично
Видимост (типично)* 10 m
Дължина на вълната налазера	635 nm
Клас на лазера	2 / < 1 mW (EN IEC 60825-1:2014/A11:2021, EN 50689:2021)
Електрозахранване 2 x 1,5V	LR06 (AA)
продължителност наработа	около 15 часа
Условия на работа	-10°C ... 50°C, относителна влажностна въздуха макс. 80%, без наличиена конденз, работна височинамакс. 4000 m над морското равнище
Условия за съхранение	-20°C ... 70°C, относителна влажностна въздуха макс. 85%
Размери (Ш x В x Д) 84 x 76	x 62 mm
Тегло 276 g (вкл. батерии)

* при макс. 300 Lux

Разпоредби на ЕС и Обединеното кралство и изхвърляне

Уредът отговаря на всички необходими стандарти за свободно движение на стоки в рамките на ЕС и Обединеното кралство.

Този продукт, включително принадлежностите и опаковката, е електрически уред, който трябва да се рециклира по безопасен за природата начин, в съответствие с европейските и британските директиви за отпадъците от електрическо и електронно оборудване, батерии и опаковки за извличане на ценни суровини. Не изхвърляйте електрически уреди, батерии и опаковки при домакинските отпадъци. Потребителите са законово задължени да предават използваните батерии и акумулатори безплатно в обществен пункт за събиране на отпадъци, пункт за продажба или техническа служба за клиенти. Батерията трябва да се извади от устройството, като се използва наличен в търговската мрежа инструмент, без да се разрушава, и да се изпрати за разделно събиране, преди да се върне устройството за изхвърляне като отпадък. Ако имате въпроси относно изваждането на батерията, моля, свържете се със сервизния отдел на UMAREX-LASERLINER. Моля, свържете се с Вашата община, за да се информирате за подходящите съоръжения за изхвърляне на отпадъци и следвайте съответните инструкции за изхвърляне и безопасност в пунктовете за събиране на отпадъци.

Още инструкции за безопасност и допълнителни указания ще намерите на адрес: https://packd.li/ll/ann/in
