РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ CombiRangeXtender 40 Laserliner

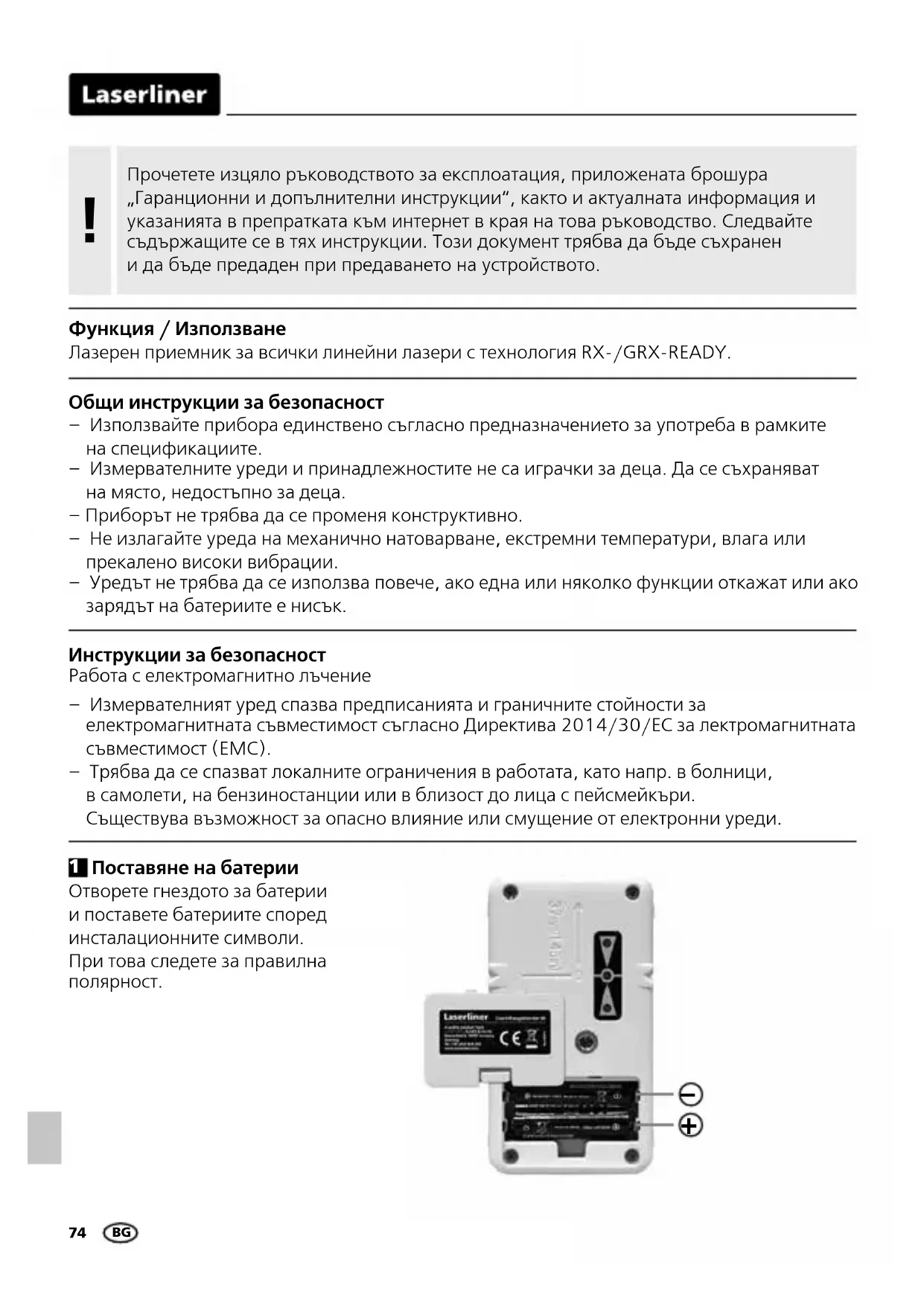

Прочетете изцяло ръководството за експлоатация, приложената брошура „Гаранционни и допълнителни инструкции“, както и актуалната информация и указанията в препратката към интернет в края на това ръководство. Следвайте съдържащите се в тях инструкции. Този документ трябва да бъде съхранен и да бъде предаден при предаването на устройството.

Функция / Използване

Лазерен приемник за всички линейни лазери с технология RX-/GRX-READY.

Общи инструкции за безопасност

• Използвайте прибора единствено съгласно предназначението за употреба в рамките на спецификацииите.
  – Измервателните уреди и принадлежностите не са играчки за деца. Да се съхраняват на място, недостъпно за деца.
  – Приборът не трябва да се променя конструктивно.
  – Не излагайте уреда на механично натоварване, екстремни температури, влага или прекалено високи вибрации.
  – Уредът не трябва да се използва повече, ако една или няколко функции откажат или ако зарядът на батериите е нисък.

Работа с електромагнитно лъчение

– Измервателният уред спазва предписанията и граничните стойности за електромагнитната съвместимост съгласно Директива 2014/30/EC за лектромагнитната съвместимост (EMC).
– Трябва да се спазват локалните ограничения в работата, като напр. в болници, в самолети, на бензиностанции или в близост до лица с пейсмейкъри.
Съществува възможност за опасно влияние или смущение от електронни уреди.

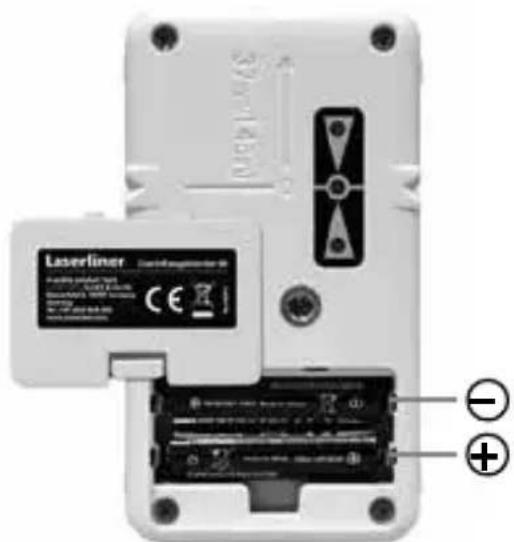

1 Поставяне на батерии

Отворете гнездото за батерии и поставете батериите според инсталационните символи.

При това следете за правилна полярност.

Laserliner Laserliner CE ⊕

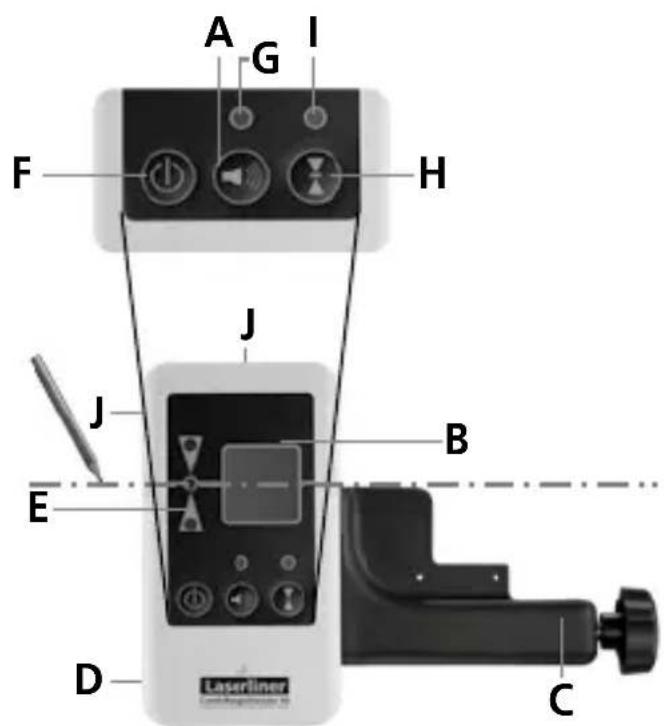

A Звуков сигнал ВКЛ/ИЗКЛ
В Приемно поле на лазера
С универсална стойка
D поставка за батерията
E Показания на позициите за лазера (отпред, отзад)
F Превключвател ВКЛ/ИЗКЛ
G Светодиод – звуков сигнал
Н Превключване среден диапазон
I LED среден диапазон :
J Горни / странични магнити

$$ \mathrm{зелено} = \mathrm{малко} $$

$$ \text { червено } = \text { голямо } $$

За нивелиране на по-големи дистанции или условия на силна светлина, използвайте лазерния приемник CRX 40. Включете с бутон F. Средната зона на светодиодите (I) и акустичният сигнал (G) светват и се подава звуков сигнал.

Линеен лазер: Бутонът превключва ръчен режим на приемане Вкл. и Изкл.

CRX 40: С бутона се настройва чувствителността на средния диапазон.

Включете линейния лазер в режим Ръчен приемник. Лазерните линии сега ще пулсират с голяма честота, което ги прави по-тъмни. Лазерния приемник може да засече три пулсиращи лазерни линии на максимально разстояние от 40 м.

Сега преместете полето на приемане (В) на лазерния приемник през лазерните линии нагоре и надолу (хоризонтална лазерна линия) и/или настрани (вертикална лазерна линия) докато централния диод светне. Сега маркирайте хоризонталните и/или вертикалните референтни измервания.

Минимално разстояние до лазерното устройство около 3 м. Обърнете внимание лазерните линии да не се отразяват от огледални повърхности. Тези отражения може да доведат до грешни показания.

Laserliner

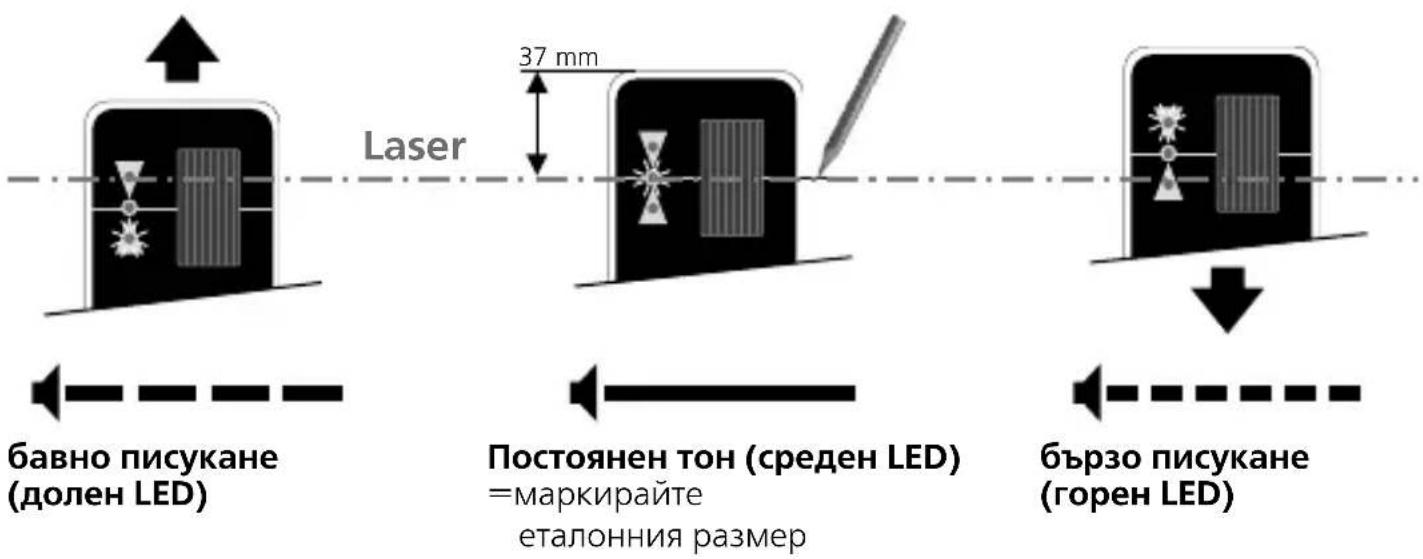

Laser 37 mm бавно писукане (долен LED) Постоянен тон (среден LED) =маркирайте еталонния размер бързо писукане (горен LED)

Интензитета на лазерната светлина е най-силна в средата и намалява към в краищата на лините. По този начин може да се намали максималният обхват на приемане на лазерния приемник.

Използване с мерна линийка

Лазерният приемник CombiRangeXtender 40 може да бъде прикрепен към измервателните уреди чрез универсална конзола. Flexi измервателен уред е винаги препоръчван, когато се измерват височини от пода. Той позволява определянето на височините директно без изчисления.

Опасност поради силни магнитни полета

Силните магнитни полета могат да причинят неблагоприятно въздействие върху лица с активни медицински импланти (напр. пейсмейкъри) или върху електромагнитни устройства (напр. магнитни карти, механични часовници, инструменти за фина механика, твърди дискове).

По отношение на въздействието на силни магнитни полета върху хора трябва да се спазват съответните национални разпоредби и предписания, като например валидния за Федерална република Германия регламент на професионалната асоциация BGV B11 §14 „Електромагнитни полета“.

За да избегнете вредни въздействия, дръжте магнитите винаги на разстояние от най-малко 30 см от съответните чувствителни импланти и уреди.

Технически характеристики(Запазва се правото за технически изменения. 20W11)
Диапазон на приеманена лазера	макс. 40 м
Дължина на приемния блок 20 мм
Автоматично изключване след 5 минути(при непроменена индикация на дисплея)
Електрозахранване 2 x 1,5V LR03	(AAA)
Условия на работа 0°C ... 40°C, относителна влажност на въздуха макс.80%, без наличие на конденз, работна височинамакс. 4000 м над морското равнище
Условия за съхранение -10°C ... 70°C,относителна влажност на въздуха макс. 80%
Размери (Ш х В х Д) 61 x 111 x 22	мм
Тегло 150 g (вкл. батерии)

ЕС-разпоредби и изхвърляне

Уредът изпълнява всички необходими стандарти за свободно движение на стоки в рамките на ЕС.

Този продукт е електрически уред и трябва да се събира и изхвърля съгласно европейската директива относно отпадъците от електрическо и електронно оборудване (ОЕЕО).

Още инструкции за безопасност и допълнителни указания ще намерите на адрес:а

http://laserliner.com/info?an=ABH
