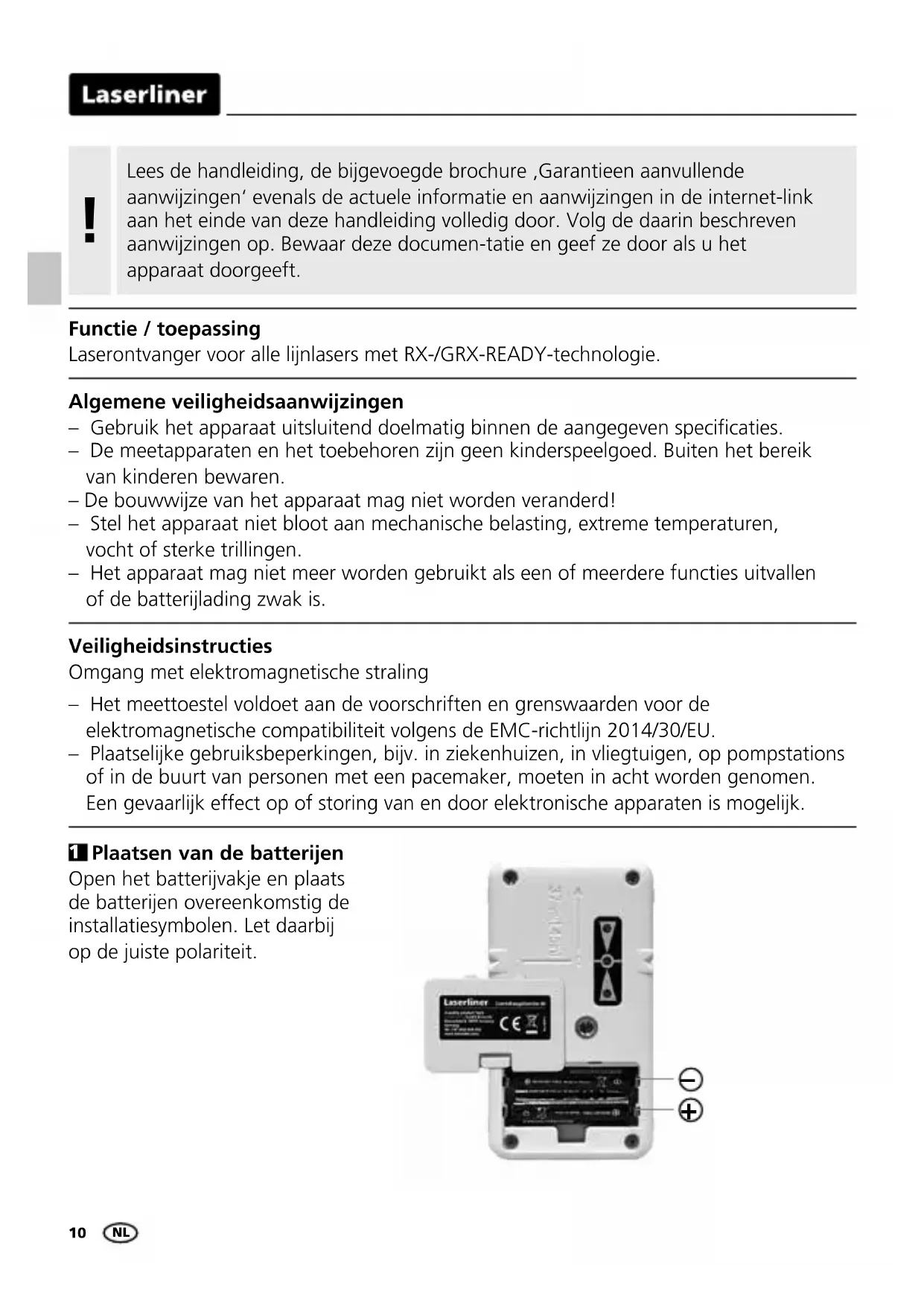

GEBRUIKSAANWIJZING CombiRangeXtender 40 Laserliner

Lees de handleiding, de bijgevoegde brochure, Garantieen aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documen-tatie en geef ze door als u het apparaat doorgeeft.

Functie / toepassing

Laserontvanger voor alle lijnlasers met RX-/GRX-READY-technologie.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
  – De bouwwijze van het apparaat mag niet worden veranderd!
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

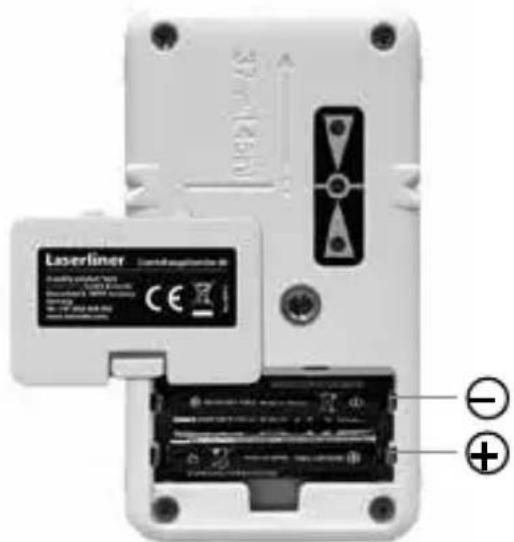

1 Plaatsen van de batterijen

Open het batterijvakje en plaats de batterijen overeenkomstig de installatiesymbolen. Let daarbij op de juiste polariteit.

Laserliner Laserliner® CE ⊕

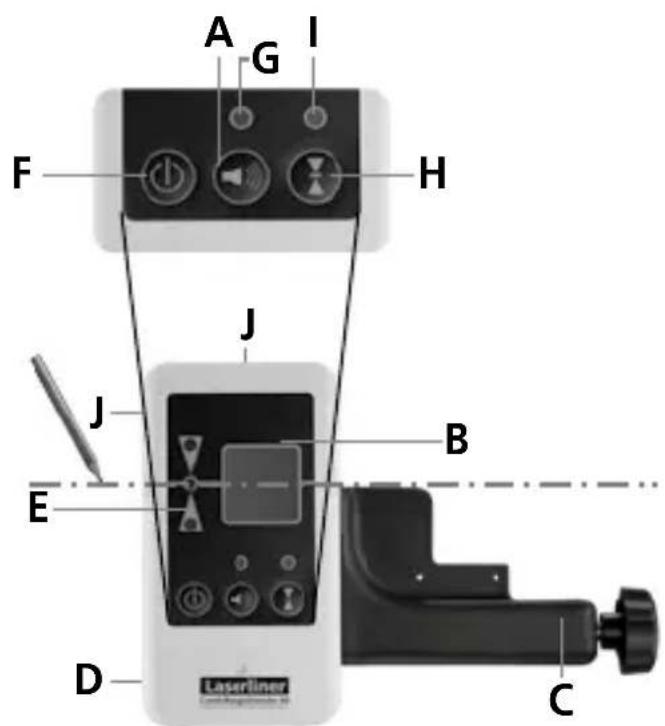

A Geluidssignaal AAN / UIT
B Ontvangstveld laserstraal
C Baakklem
D Batterijhouder
E Positie-indicator voor laser (voor, achter)
F Aan- / uitknop
G Led-geluidssignaal
H Omschakeling middenbereik
I Led-middenbereik: groen = klein rood = groot
J Kop- / zijmagneten

2 RK READY GRX READY Werken met de laserontvanger

Gebruik de laserontvanger CRX 40 voor het nivelleren op grote afstanden of in geval van niet meer zichtbare laserlijnen. Schakel in met de toets F. De led, middenbereik' (I) en de led, geluidssignaal' (G) branden en een signaal klinkt.

Lijnlaser: Deze toets schakelt de handontvangermodus in en uit.

CRX 40: Met de toets wordt de gevoeligheid van het middenbereik ingesteld.

Schakel de lijnlaser in de handontvangermodus. Nu pulseren de laserlijnen met een hoge frequentie en de laserlijnen worden donkerder. De laser ontvanger kan de laserlijnen dankzij het pulseren tot max. 40 m.

Beweeg nu het ontvangstveld (B) van de laserontvanger door de laserlijnen omhoog en omlaag (horizontale laserlijn) resp. naar opzij (verticale laserlijnen) totdat de middelste LED oplicht. Kenmerk nu de horizontale resp. de verticale referentiemaat.

Minimumafstand tot het laserapparaat ca. 3 m. Let op dat de laserlijnen niet door spiegelende oppervlakken worden gereflecteerd. De reflecties kunnen tot verkeerde metingen leiden.

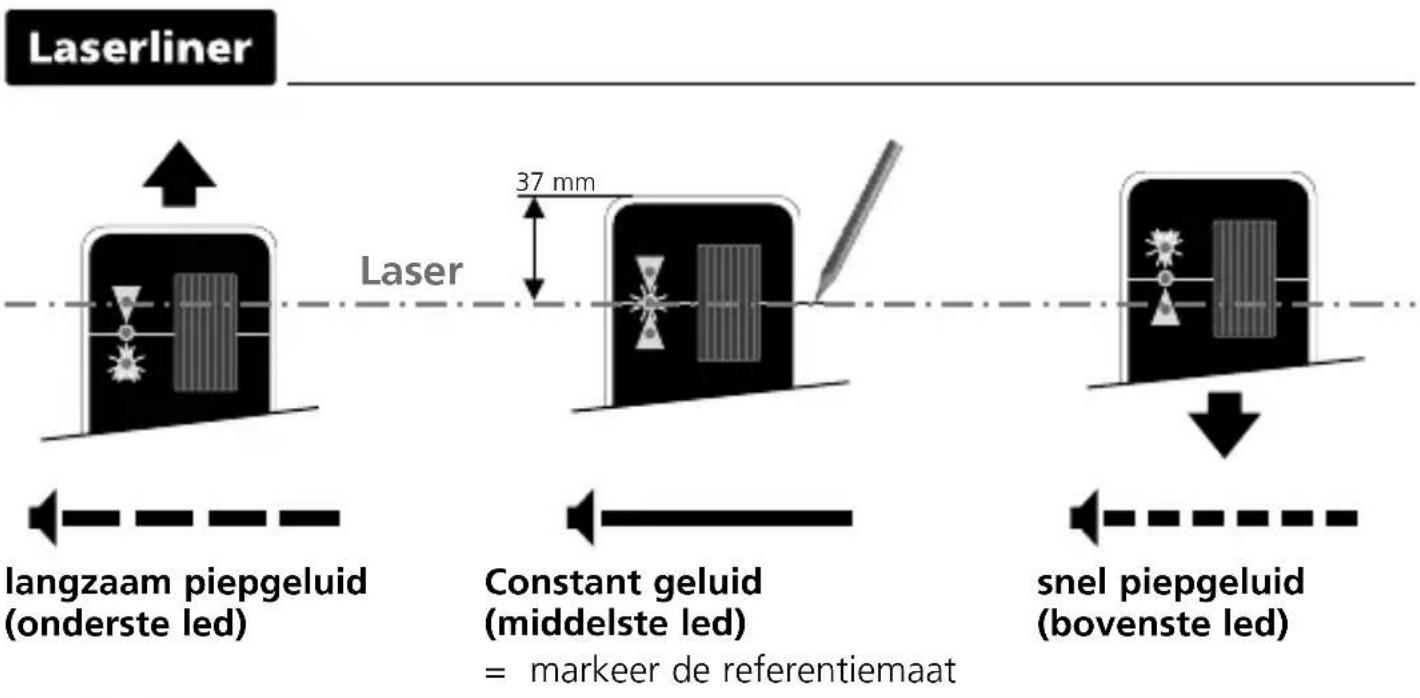

Laserliner 37 mm Laser langzaam piegeluid (onderste led) Constant geluid (middelste led) = markeer de referentiemaat snel piegeluid (bovenste led)

De lichtintensiteit van de laserlijnen is in het midden het hoogst en neemt af naar de randen toe. Hierdoor kan het maximale ontvangstbereik van de laser worden verminderd.

Gebruik met meetlat

De laserontvanger RX kan met de universele houder op meet-latten worden bevestigd. Het is raadzaam, de flexibele meetlat voor alle metingen van vloerhoogtes te gebruiken. Hiermee kunt u – zonder te moeten rekenen – direct hoogteverschillen vaststellen.

Gevaar door krachtige magnetische velden

Krachtige magnetische velden kunnen schadelijke invloeden hebben op personen met actieve implantaten (bijv. pacemakers) alsmede op elektromechanische apparaten (bijv magneetkaarten, mechanischen horloges, fijne mechanische apparatuur, harde chijven).

Met het oog op het effect van krachtige magnetische velden op personen dienen de desbetreffende nationale bepalingen en voorschriften te worden nageleefd, in de Bondsrepubliek Duitsland bijvoorbeeld het voorschrift van de wettelijke ongevallenverzekering BGV B11 §14 „Elektromagnetische Felder“ (elektromagnetische velden).

Om storende effecten te voorkomen, dient u de magneten altijd op een afstand van ten minste 30 cm van de bedreigde implantaten en apparaten te houden.

Technische gegevens (Technische veranderingen voorbehouden. 20W11)
Laserontvangstbereik max. 40 m
Lente ontvangsteenheid 20 mm
Automatische uitschakeling na 5 minuten (bij onveranderde displayweergave)
Stroomvoorziening 2 x 1,5V LR03 (AAA)
Werkomstandigheden 0°C ... 40°C, luchtvochtigheid max. 80% rH,niet-condenserend, werkhoogte max. 4000 mboven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden -10°C ... 70°C, luchtvochtigheid max. 80% rH
Afmetingen (B x H x D) 61 x 111 x 22 mm
Gewicht 150 g (incl. batterijen)

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijn de normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=ABH
