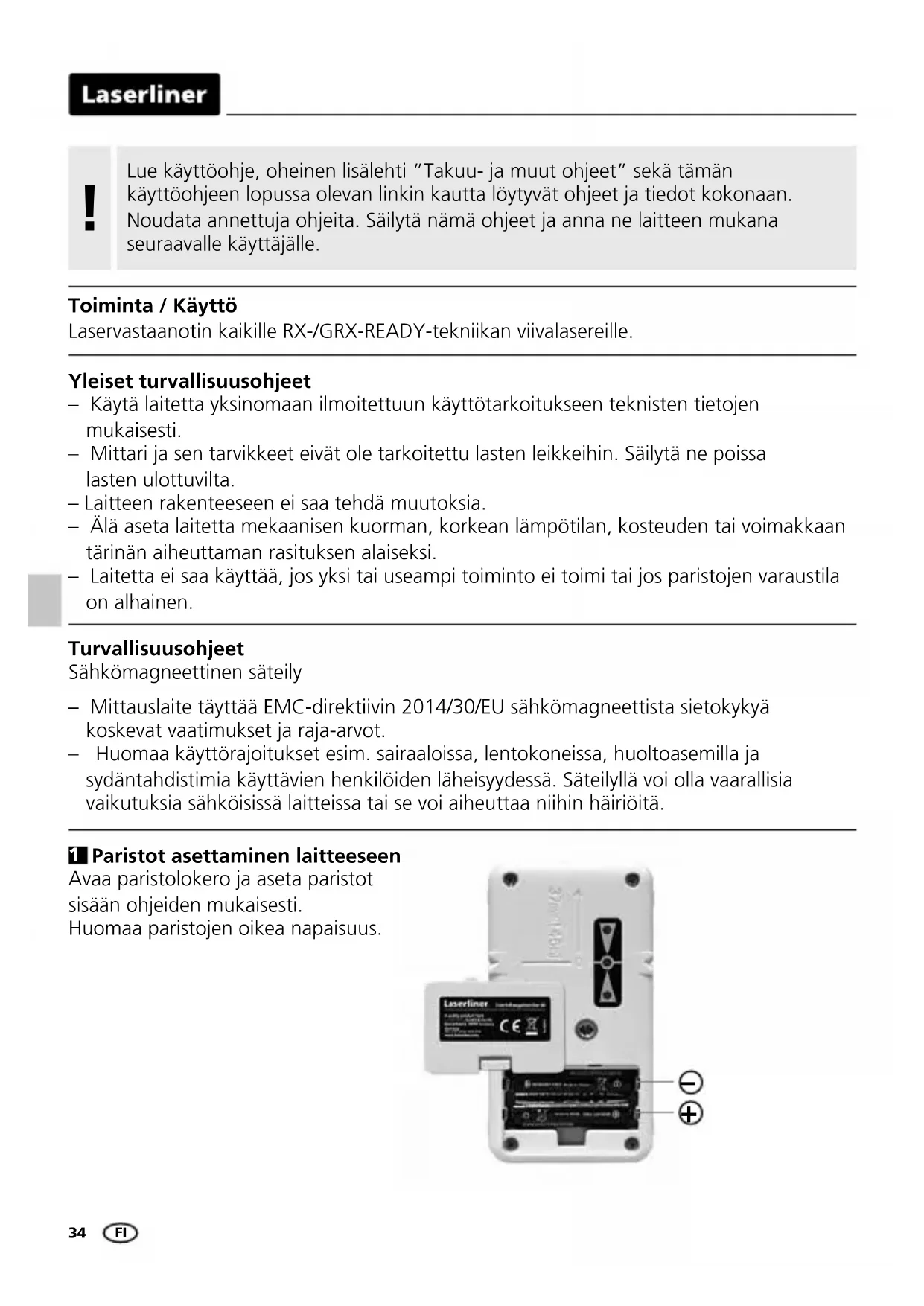

KÄYTTÖOHJE CombiRangeXtender 40 Laserliner

Lue käyttöohje, oheinen lisälehti "Takuu- ja muut ohjeet" sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne laitteen mukana seuraavalle käyttäjälle.

Toiminta / Käyttö

Laservastaanotin kaikille RX-/GRX-READY-tekniikan viivalasereille.

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
  – Laitteen rakenteeseen ei saa tehdä muutoksia.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi tai jos paristojen varaustila on alhainen.

Turvallisuusohjeet

Sähkömagneettinen säteily

• Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot.
• Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä.

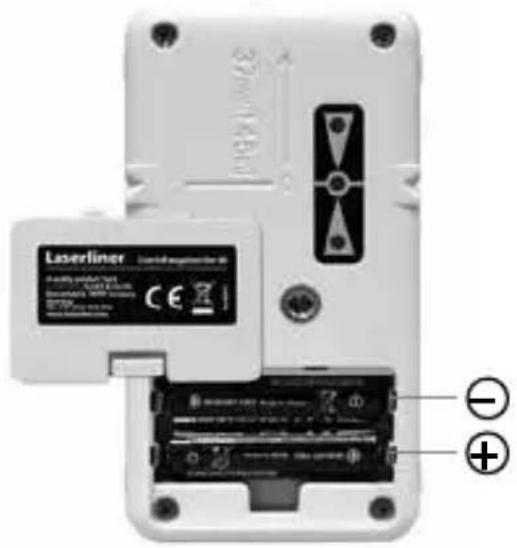

1 Paristot asettaminen laitteeseen

Avaa paristolokero ja aseta paristot sisään ohjeiden mukaisesti. Huomaa paristojen oikea napaisuus.

A Äänimerkki, Käynnistys / Pysäytys
B Laserin vastaanottokenttä
C Yleiskiinnitin
D Paristolokero
ELaserinmerkkiledi (edessä, takana)
F Käynnistys / Pysäytys
G Ledi - Äänimerkki
H Vaihto keskialueelle
Ledi - Keskia: lue vihreä = pieni punainen = suuri
J Magneetit ylhäällä ja sivulla

2 RK READY GRX READY Laservastaanottimen käyttö

Käytä laserin vastaanotinta CRX 40 pitkillä etäisyyksillä tai alueilla, joissa laserviiva ei ole näkyvissä. Vastaanotin kytketään näppäimellä F. Keskialueen (I) ja merkkiäänen (G) ledit palavat ja merkkiääni kuuluu.

Viivalaserit: Tämä painike kytkee käsvastaaanoton toimintaan/pois CRX 40: Näppäimellä säädetään keskialueen herkkyys.

Viivalaser kytketään käsivastaanoton toiminnolle. Laserviivat värähtelevät suurella taajuudella ja muuttuvat himmeämmiksi. Laservastaanotin tunnistaa tällä taajuudella värähtelevät laserviivat max. 40 metrin etäisyydeltä.

Siirtele laservastaanottimen vastaanottokenttää (B) laserviivojen alueella ylös- ja alaspäin (vaakasuuntainen viiva) tai sivuttain (pystyviivat) kunnes keskimmäinen ledi syttyy. Tee vaaka- tai pystysuuntaisen vertailumitan merkintä.

Min. etäisyys laserlaitteesta n. 3 m. Laserviivat eivät saa osua heijastaviin pintoihin, koska siitä saattaa olla seurauksena asetusvirheitä.

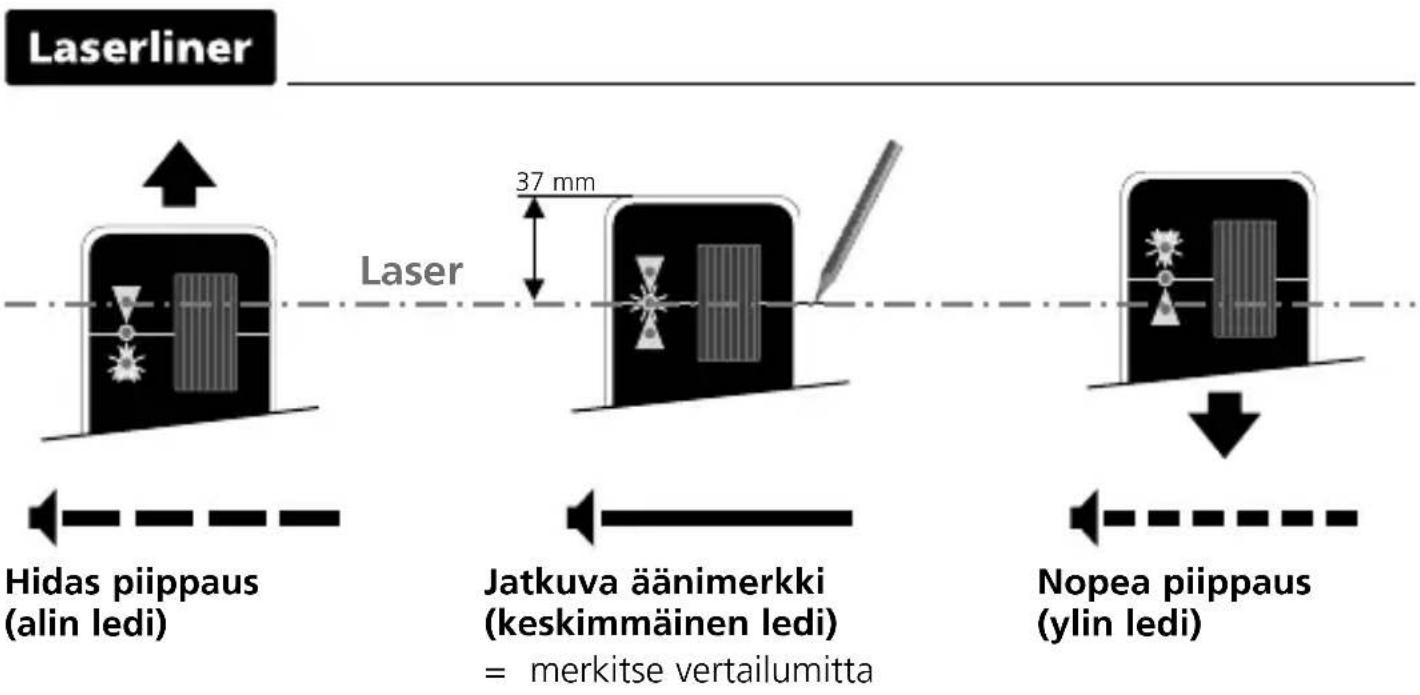

Laserliner Hidas piippaus (alin ledi) Jatkuva äänimerkki (keskimmäinen ledi) = merkitse vertailumitta 37 mm Nopea piippaus (ylin ledi)

Laserviiva on voimakkaimmillaan keskikohdalla ja heikentyy reunoja kohti. Tämä voi pienentää laservastaanottimen maksimaalista vastaanottoaluetta.

Käyttö mittalatan kanssa

Laservastaanotin CombiRangeXtender 40 voidaan kiinnittää yleiskiinnittimellä mittalattaan. Flexi-mittalatta soveltuu käytettäväksi kaikenlaisissa korkeuksien mittauksissa. Korkeuserot ovat luettavissa vaivattomasti ilman laskutoimituksia.

Voimakas magneettikenttä aiheuttaa vaaran

Voimakkaat magneettikentät saattavat vahingoittaa apulaitteita (esim. sydämentahdistinta) käyttäviä henkilöitä ja sähkölaitteita (esim. magneettikortti, mekaaninen kello, hienomekaaninen laite, kiintolevy).

Noudata maakohtaisia turvallisuusohjeita, jotka koskevat voimakkaiden sähkömagneet- tisten kenttien ihmisille aiheuttamien vaarojen välttämistä. Saksassa tämä on BGV B11 §14 „Elektromagnetische Felder“ (Sähkömagneettiset kentät).

Häiriöiden välttämiseksi pidä magneetti vähintään 30 cm päässä implantista tai muusta häiriöherkästä laitteesta.

Tekniset tiedot (Tekniset muutokset mahdollisia. 20W11)
Laserin vastaanottoalue maks. 40 m
Vastaanottimen pituus 20 mm
Automaattinen virrankatkaisu 5 minuutin kuluttua (kun näyttö ei muutu)
Virransyöttö 2 x 1,5V LR03 (AAA)
Käyttöympäristö 0°C ... 40°C, ilmankosteus maks. 80% rH, ei kondensoituva, asennuskorkeus maks. 4000 m merenpinnasta
Varastointiolosuhteet -10°C ... 70°C, ilmankosteus maks. 80% rH
Mitat (L x K x S) 61 x 111 x 22 mm
Paino 150 g (sis. paristot)

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita:

http://laserliner.com/info?an=ABH

!
