MANUALE UTENTE CombiRangeXtender 40 Laserliner

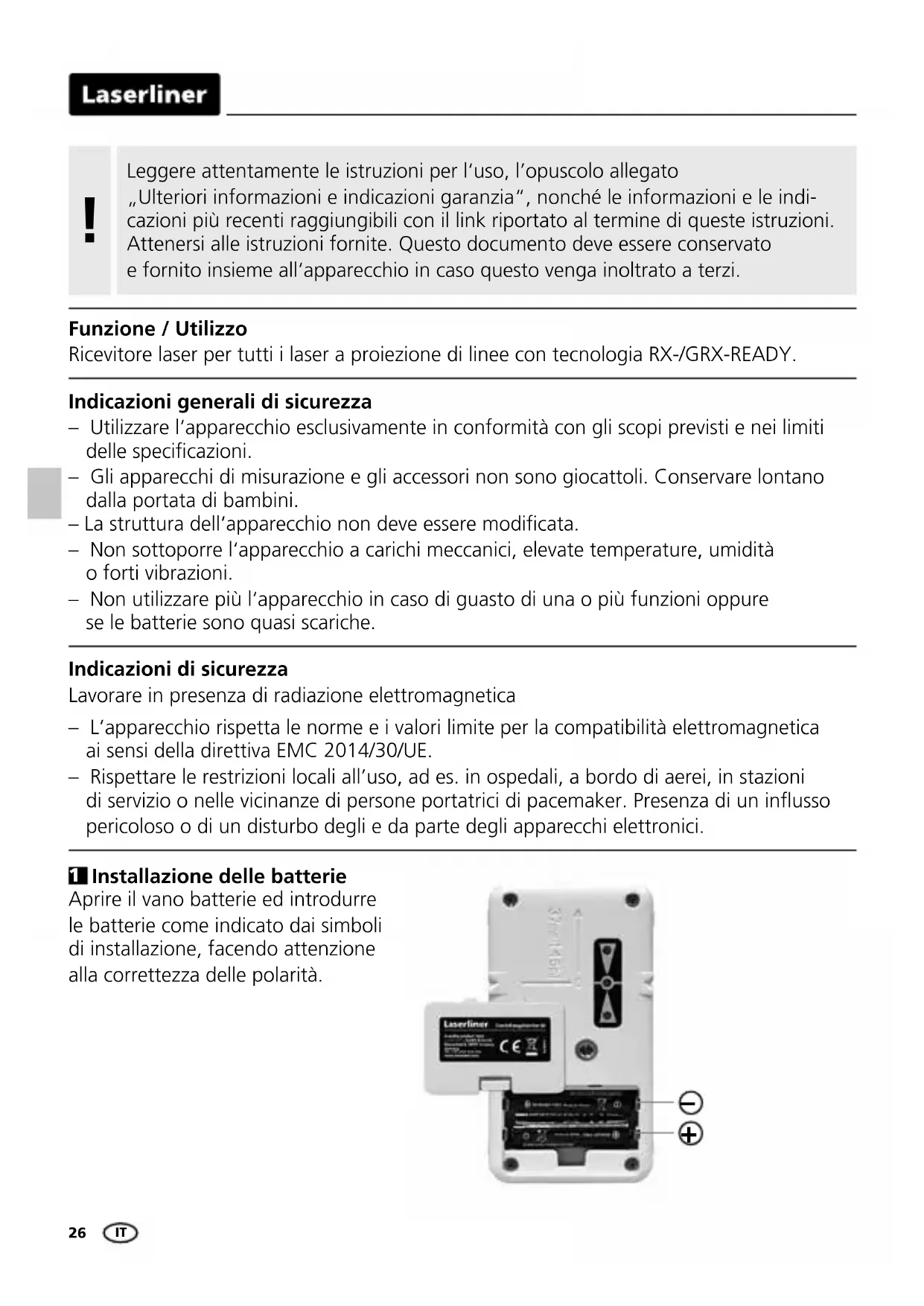

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato „Ulteriori informazioni e indicazioni garanzia“, nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Attenersi alle istruzioni fornite. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.

Funzione / Utilizzo

Ricevitore laser per tutti i laser a proiezione di linee con tecnologia RX-/GRX-READY.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
  – La struttura dell'apparecchio non deve essere modificata.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.

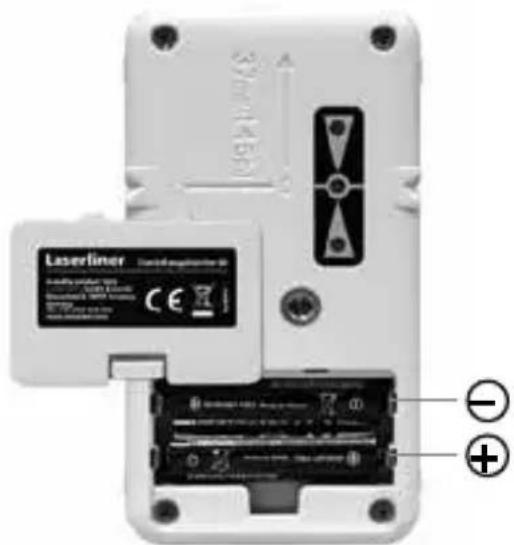

1 Installazione delle batterie

Aprire il vano batterie ed introdurre le batterie come indicato dai simboli di installazione, facendo attenzione alla correttezza delle polarità.

Laserliner Internal amplifier 40 - + - ⊕ ⊕

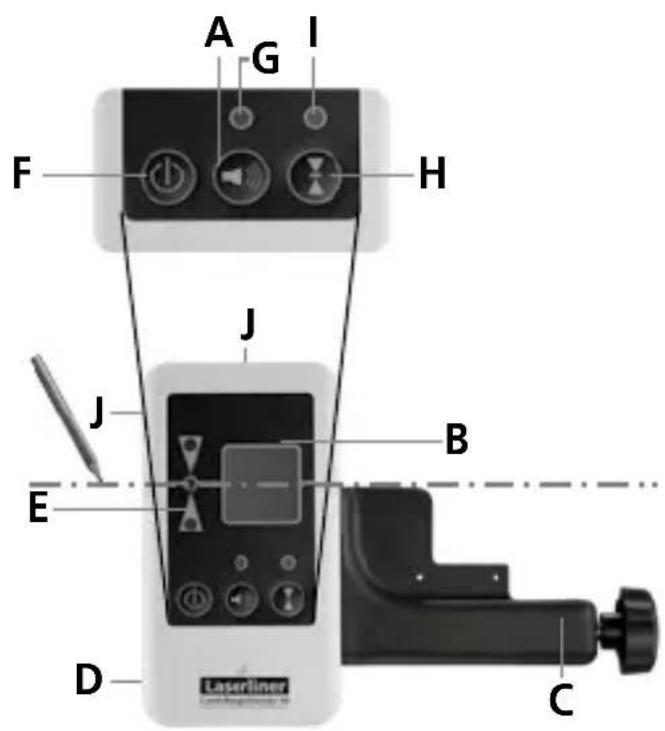

A Segnale acustico ON / OFF

B Campi di ricezione del raggio laser

C Supporto universale

D Vano batterie

E Indicatori della posizione del laser (anteriore, posteriore)

F Interruttore ON / OFF

G LED segnale acustico

H Commutazione campo intermedio

I LED campo intermedio: verde = piccolo rosso = grosso

J Magneti di testa e laterali

Per il livellamento a grandi distanze o per un ambiente molto luminoso utilizzare il ricevitore laser CRX 40. Accenderlo premendo il tasto F. Il LED centrale (I) e il LED del segnale acustico (G) si accendono e viene emesso un segnale acustico.

Laser a proiezione Tasto per l'attivazione e disattivazione della modalità di linee: di ricezione manuale.

CRX 40: Con il tasto viene impostata la sensibilità della frequenza intermedia.

Commutare il laser a proiezione di linee nella modalità di ricezione manuale. Le linee laser pulsano ora ad una frequenza elevata e la loro luminosità diminuisce. Da questa pulsazione il ricevitore laser riconosce le linee laser fino ad una distanza massima di 40 m.

Spostare ora il campo di ricezione (B) del ricevitore laser verso l'alto e verso il basso attraverso le linee laser (linea laser orizzontale) o verso destra e verso sinistra (linee laser verticali) fino all'accensione del LED centrale. Segnare la misura di riferimento orizzontale o verticale.

Distanza minima dall'apparecchio laser circa 3 m. Assicurarsi che le linee laser non vengano riflesse da superfici riflettenti. Questi riflessi potrebbero causare indicazioni di errore.

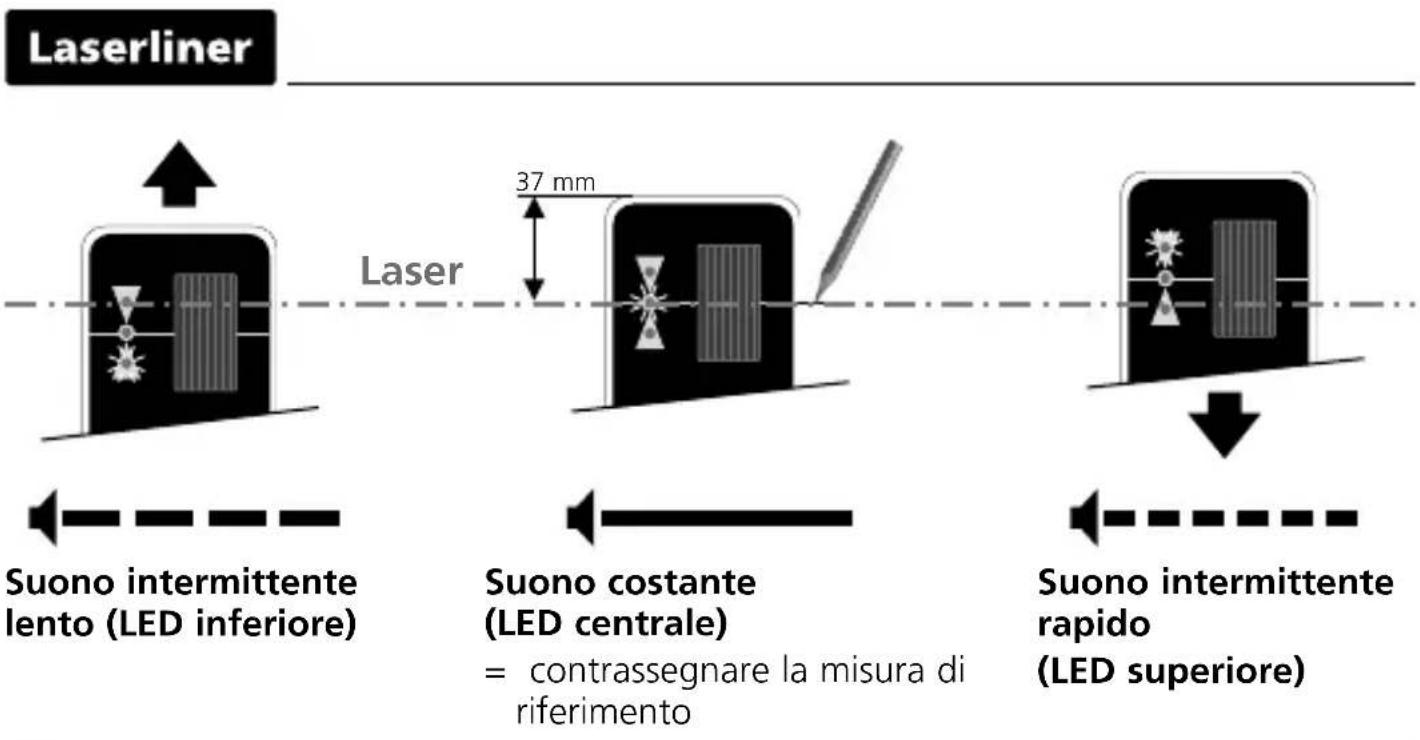

Laserliner Laser 37 mm Suono intermittente lento (LED inferiore) Suono costante (LED centrale) = contrassegnare la misura di riferimento Suono intermittente rapido (LED superiore)

L'intensità luminosa delle linee laser è massima al centro e si riduce alle estremità. In questo modo può diminuire l'area di ricezione del ricevitore laser.

Applicazione con triplometro

Il ricevitore laser CombiRangeXtender 40 può essere montato su triplometri mediante il supporto universale. Il triplometro flessibile è raccomandato per tutti i tipi di misurazione topografica. Con esso è possibile misurare direttamente dislivelli senza dover eseguire calcoli.

Pericoli causati da forti campi magnetici

Forti campi magnetici possono causare danni a persone con ausili fisici attivi (per es. pacemaker) e ad apparecchi elettromeccanici (per es. schede magnetiche, orologi magnetici, meccanica fine, dischi fissi).

A causa dell'influenza di forti campi magnetici su persone, vanno rispettate le rispettive decisioni e disposizioni nazionali, ad esempio in Germania la disposizione BGV B11 §14 „Campi elettromagnetici“.

Pe evitare disturbi, tenere i magneti sempre a una distanza di ameno 30 cm dai rispettivi impianti e apparecchi.

Dati tecnici (Con riserva di modifiche tecniche. 20W11)
Campo di ricezione laser max. 40 m
Lunghezza unità di ricezione 20 mm
Spegnimento automatico dopo 5 minuti(se non si cambia schermata del display)
Alimentazione 2 x 1,5V LR03 (AAA)
Condizioni di lavoro 0°C ... 40°C,	umidità dell'aria max. 80% rH,non condensante, altezza di lavoro max. 4000 msopra il livello del mare (zero normale)
Condizioni di stoccaggio -10°C ...	70°C, umidità dell'aria max. 80% rH
Dimensioni (L x A x P) 61 x 111 x	22 mm
Peso 150 g (con batterie)

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni ed indicazioni di sicurezza:

http://laserliner.com/info?an=ABH
