MANUAL DE UTILIZARE CombiRangeXtender 40 Laserliner

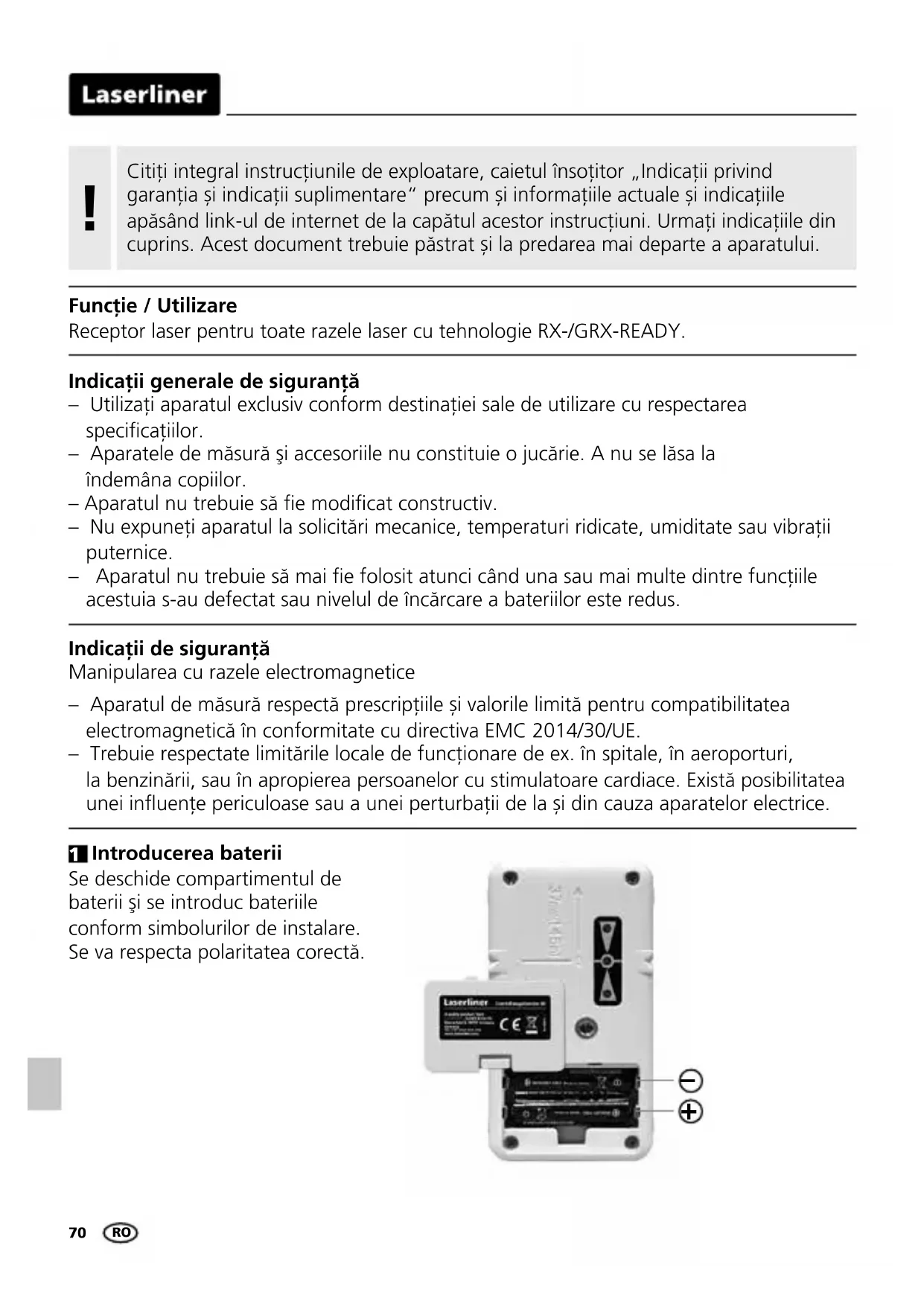

Citiți integral instrucțiunile de exploatare, caietul însoțitor „Indicații privind garanția și indicații suplimentare“ precum și informațiile actuale și indicațiile apăsând link-ul de internet de la capătul acestor instrucțiuni. Urmați indicațiile din cuprins. Acest document trebuie păstrat și la predarea mai departe a aparatului.

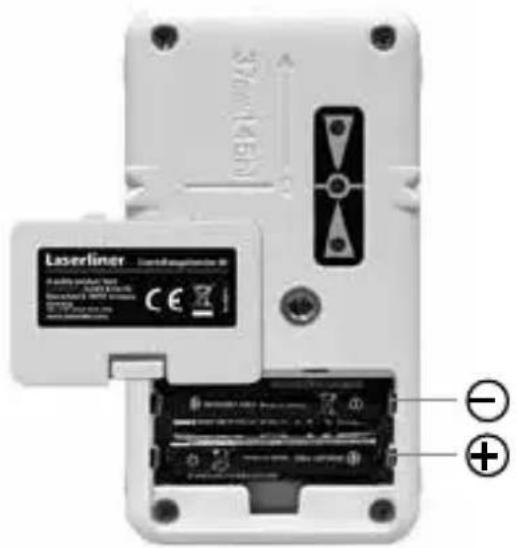

Indicaţii generale de siguranţă – Utilizaţi aparatul exclusiv conform destinaţiei sale de utilizare cu respectarea specicaţiilor. – Aparatele de măsură şi accesoriile nu constituie o jucărie. A nu se lăsa la îndemâna copiilor. – Aparatul nu trebuie să e modicat constructiv. – Nu expuneţi aparatul la solicitări mecanice, temperaturi ridicate, umiditate sau vibraţii puternice. – Aparatul nu trebuie să mai e folosit atunci când una sau mai multe dintre funcțiile acestuia s-au defectat sau nivelul de încărcare a bateriilor este redus. Indicaţii de siguranţă Manipularea cu razele electromagnetice – Aparatul de măsură respectă prescripțiile și valorile limită pentru compatibilitatea electromagnetică în conformitate cu directiva EMC 2014/30/UE. – Trebuie respectate limitările locale de funcționare de ex. în spitale, în aeroporturi, la benzinării, sau în apropierea persoanelor cu stimulatoare cardiace. Există posibilitatea unei inuențe periculoase sau a unei perturbații de la și din cauza aparatelor electrice. Funcţie / Utilizare Receptor laser pentru toate razele laser cu tehnologie RX-/GRX-READY. Introducerea baterii Se deschide compartimentul de baterii şi se introduc bateriile conform simbolurilor de instalare. Se va respecta polaritatea corectă.

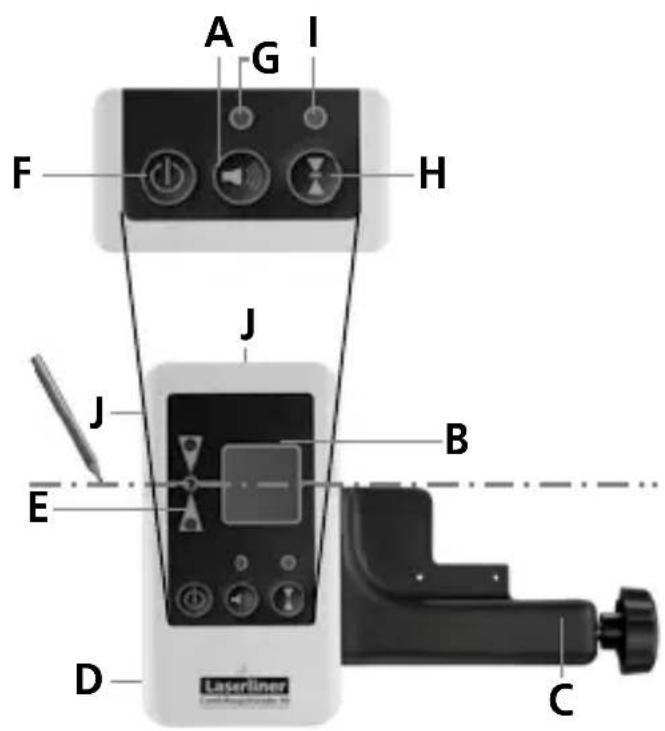

Afişaje poziţii pentru laser (faţă, spate)

Întrerupător PORNIT/OPRIT G LED semnal acustic

Comutarea pe domeniul median

LED domeniu median: verde = mic roşu = mare J Magnet de capăt şi lateral A se utiliza pentru nivelare pe distanţe mari sau în cazul liniilor laser care nu mai sunt vizibile ale receptorului laser CRX 40. Acesta se porneşte cu tasta F. Zona din mijloc (I) a LED-ului se aprinde și se declanșează un semnal acustic (G). Laserul liniar se comută în modul de recepţionare manual. Acum liniile laser pulsează cu o frecvenţă înaltă şi liniile laser devin mai întunecate. Receptorul laser recunoaşte prin aceste pulsaţii liniile laser până la max. 40 m distanţă. Deplasaţi acum câmpul de recepţie (B) al receptorului laser prin liniile laser în sus şi în jos (linie laser orizontală) resp. lateral (linii laser verticale) până când LED-ul din mijloc luminează. Marcaţi acum nivelul de referinţă orizontal resp. vertical. Rază laser: Tasta porneşte şi opreşte receptorul de mână. CRX 40: Cu ajutorul tastei se reglează sensibilitatea în domeniul median. Distanţa minimă până la aparatul laser cca. 3 m. Acordaţi atenţie faptului că razele laser nu sunt reflectate de suprafeţele care oglindesc. Aceste reflectări pot cauza afişarea eronată.

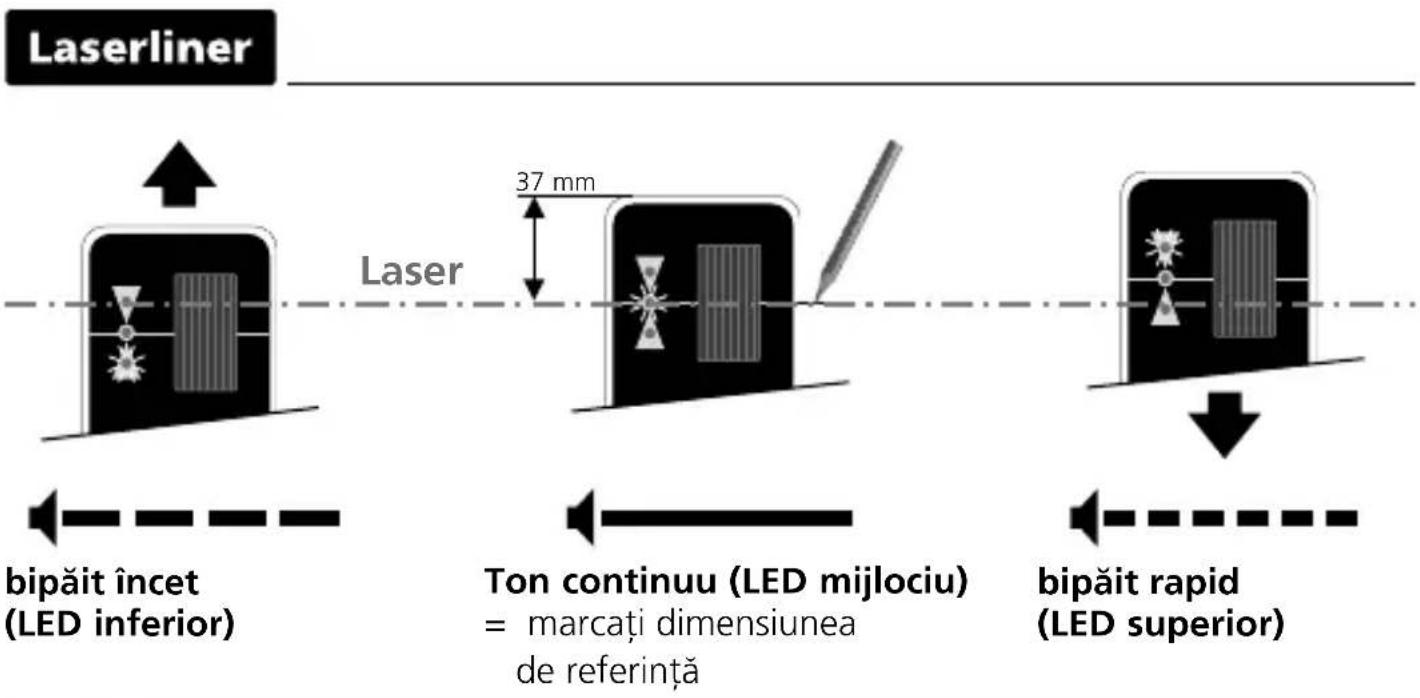

Lucrul cu receptorul laser72 37 mm Laser

bipăit rapid (LED superior) Intensitatea luminii liniilor laser este maximă în mijloc şi se reduce în capetele laterale. În acest fel se poate reduce zona de recepţie maximă a receptorului laser.

Ton continuu (LED mijlociu) = marcaţi dimensiunea de referinţă bipăit încet (LED inferior) Pericol din cauza câmpurilor magnetice puternice Câmpurile magnetice puternice pot cauza influențe dăunătoare persoanelor cu aparate medicale corporale active (de ex. stimulatoare cardiace) și asupra aparatelor electromagnetice (de ex. carduri magnetice, ceasuri mecanice, mecanică fină, plăci dure). În privința influenței câmpurilor magnetice puternice asupra persoanelor respectați reglementările naționale și prescripțiile corespunzătoare precum este în Republica Federală Germană Regulamentul BGV (Asociației Profesionale) B11 §14 „câmpurile electromagnetice“. Pentru a evita influențele perturbatoare țineți magneții tot timpul la o distanță de minim 30 cm de implanturile cu potențial de pericol și aparate. Utilizare cu rigla de măsură Receptorul laser CombiRangeXtender 40 poate fi fixat cu suportul universal de riglele de măsurare. Rigla de măsurare flexibilă este recomandată pentru toate măsurătorile de la nivelul pardoselii. Cu aceasta puteţi determina diferenţele de înălţime direct fără a calcula.73 CombiRangeXtender 40
