KASUTUSJUHEND CombiRangeXtender 40 Laserliner

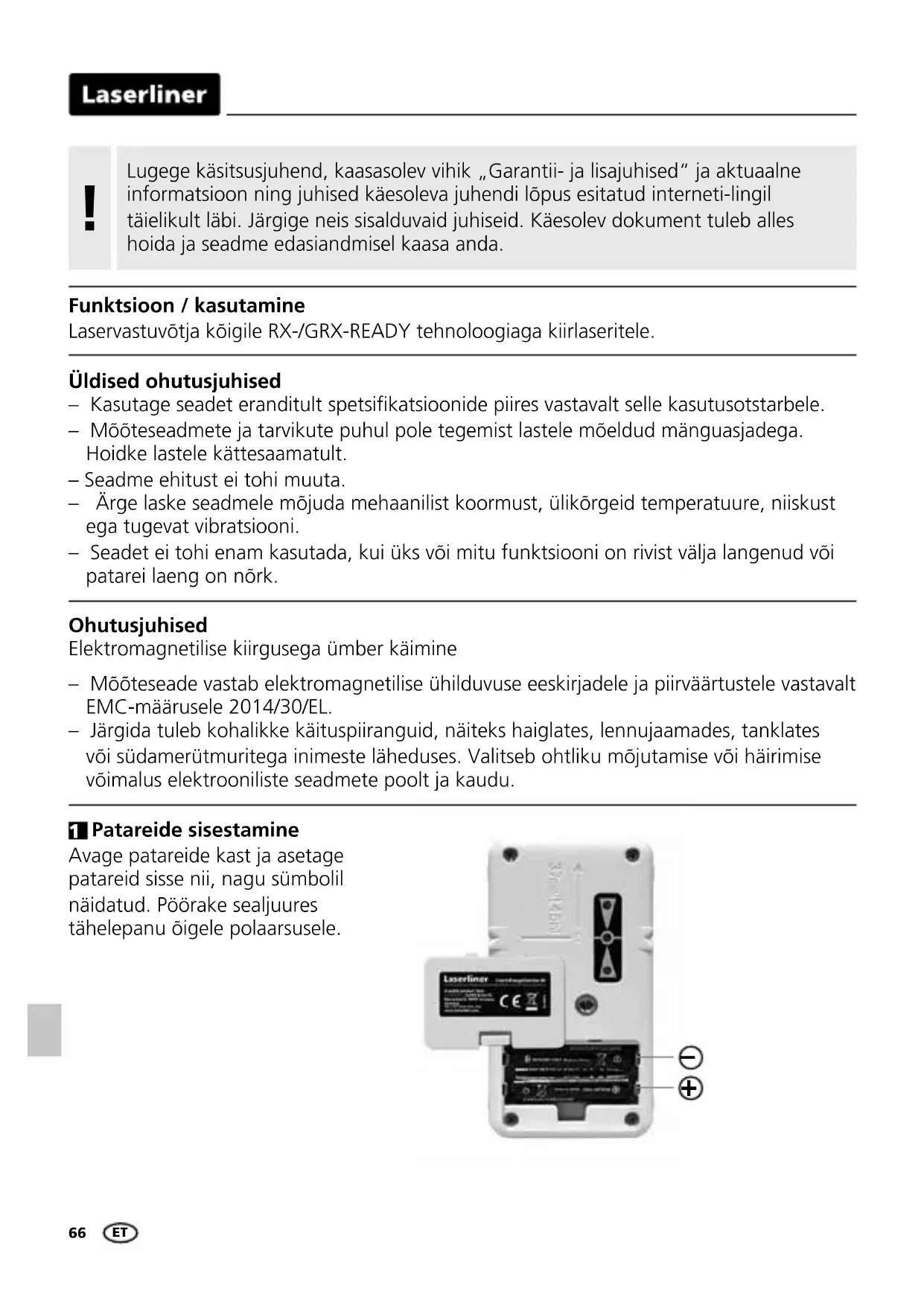

Lugege käsitsusjuhend, kaasasolev vihik „Garantii- ja lisajuhised“ ja aktuaalne informatsioon ning juhised käesoleva juhendi lõpus esitatud interneti-lingil täielikult läbi. Järgige neis sisalduvaid juhiseid. Käesolev dokument tuleb alles hoida ja seadme edasiandmisel kaasa anda.

Funktsioon / kasutamine

Laservastuvõtja kõigile RX-/GRX-READY tehnoloogiaga kiirlaseritele.

Üldised ohutusjuhised

• Kasutage seadet eranditult spetsifikatsioonide piires vastavalt selle kasutusotstarbele.
• Möõteseadmete ja tarvikute puhul pole tegemist lastele mõeldud mänguasjadega. Hoidke lastele kättesaamatult.
• Seadme ehitust ei tohi muuta.
• Ärge laske seadmele mõjuda mehaanilist koormust, ülikõrgeid temperatuure, niiskust ega tugevat vibratsiooni.
• Seadet ei tohi enam kasutada, kui üks või mitu funktsiooni on rivist välja langenud või patarei laeng on nõrk.

Ohutusjuhised

Elektromagnetilise kiirgusega ümber käimine

• Möõteseade vastab elektromagnetilise ühilduvuse eeskirjadele ja piirväärtustele vastavalt EMC-määrusele 2014/30/EL.
• Järgida tuleb kohalikke käituspiiranguid, näiteks haiglates, lennujaamades, tanklates või südamerütmuritega inimeste läheduses. Valitseb ohtliku mõjutamise või häirimise võimalus elektrooniliste seadmete poolt ja kaudu.

1 Patareide sisestamine

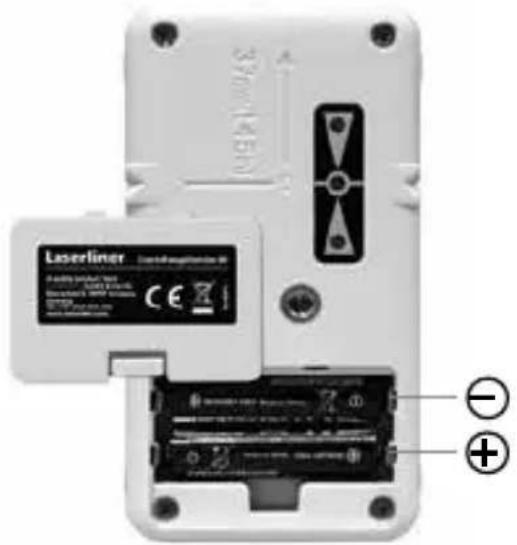

Avage patareide kast ja asetage patareid sisse nii, nagu sümbolil näidatud. Pöörake sealjuures tähelepanu öigele polaarsusele.

Laserliner SARANTER CE ⊕

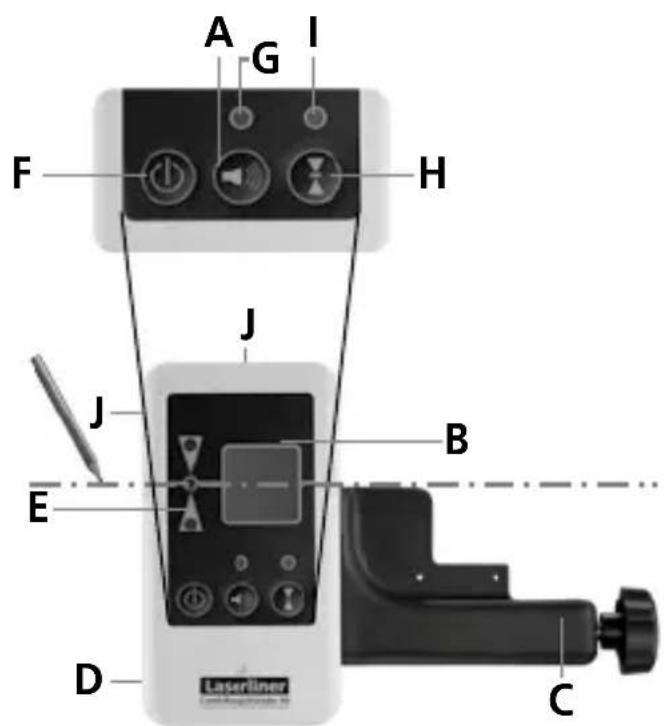

A Helisignaal SISSE / VÄLJA
B Laseri vastuvõtuväli
C Universaalhoidik
D Patareilaegas
E Laseri positsiooninäidikud (ees, taga)
F SISSE- / VÄLJA-lüliti
G Helisignaali LED
H Keskpiirkonna ümberlülitus
I Keskpiirkonna LED: roheline = väike punane = suur
J Pea- / külgmagnetid

2 PRX READY GRX READY Töötamine laservastuvõtjaga

Kasutage nivelleerimiseks suurtel kaugustel või mitte enam nähtavate laserjoonte puhul laservastuvõtjat CRX 40. Lülitage see klahviga F sisse.Keskpiirkonna LED (I) ja helisignaal (G) põlevad ning kõlab signaal.

Kiirlaser: Klahv lülitab vastuvõtja käsimooduse sisse ja välja.

CRX 40: Klahviga seadistatakse keskpiirkonna tundlikkust.

Lülitage joonlaser käsivastuvõtumoodusesse. Nüüd pulseerivad laserjooned kõrge sagedusega ning muutuvad tumedamaks. Laservastuvõtja tuvastab pulseerimise kaudu laserjooni kuni max 40 m kauguselt.

Nüüd liigutage laservastuvõtja vastuvõtuvälja (B) laserjoontel üles ja alla (horisontaalne laserjoon) või külgedele (vertikaalsed laserjooned) kuni süttib keskmine LED. Märkige nüüd horisontaalne või vastavalt vertikaalne referentsmöõt.

Minimaalne kaugus laserseadmeni u 3 m. Jälgige, et peegeldavad pinnad ei reflekteeriks laserkiiri. Need reflektsioonid võivad põhjustata väärnäite.

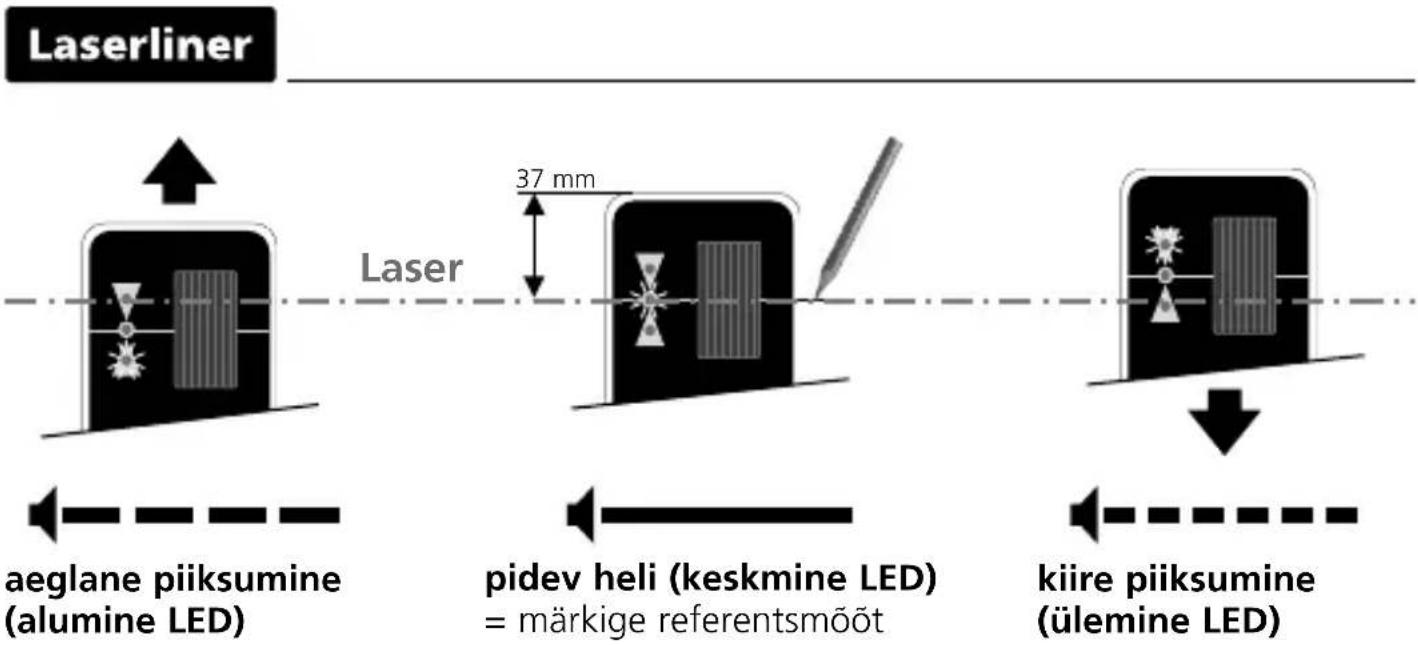

Laserliner aeglane piiksumine (alumine LED) pidev heli (keskmine LED) = märkige referentsmööt 37 mm kiire piiksumine (ülemine LED)

Laserjoonte valgusintensiivsus on suurim keskel ja väheneb otstes. Seetõttu võib laservastuvõtja maksimaalne vastuvõtupiirkond väheneda.

Kasutamine koos möödulatiga

Laservastuvõtjat CombiRangeXtender 40 saab universaalhoidikuga mõõdulattidele kinnitada.

Painduvat mõõdulatti soovitatakse kõigi maapinnakõrguste mõõtmiste jaoks. Sellega saate arvutusi tegemata kõrguseerinevused vahetult kindlaks määrata.

Oht tugevate magnetväljade töttu

Tugevad magnetväljad võivad aktiivsete kehaliste abivahenditega (nt südamestimulaatorid) inimestele ja elektromehaanilistele seadmetele (nt magnetkaardid, mehaanilised kellad, peenmehaanika, kõvakettad) kahjulikke mõjusid avaldada.

Inimestele mõjuvate tugevate magnetväljadega seonduvalt tuleb arvesse võtta vastavaid siseriiklikke nõuded ja eeskirju, näiteks Saksamaa Liitvabariigis ametiliitude eeskirja BGV B11 §14 „Elektromagnetilised väljad“.

Hoidke häiriva mõjutuse vältimiseks magnetid alati ohustatud implantaatidest ja seadmetest vähemalt 30 cm kaugusel.

Tehnilised andmed (Jätame endale õiguse tehnilisteks muudatusteks. 20W11)
Laseri vastuvõtuala max. 40 m
Vastuvõtumooduli pikkus 20 mm
Automaatne väljalülitus pärast 5 minutit (muutumatu ekraaninäidu korral)
Toitepinge 2 x 1,5V LR03 (AAA)
Töötingimused 0°C ... 40°C, õhuniiskus max 80% rH, mittekondenseeruv, töökõrgus max 4000 m üle NN (normaalnull)
Ladustamistingimused -10°C ... 70°C, õhuniiskus max 80% rH
Mõõtmed (L x K x S) 61 x 111 x 22 mm
Kaal 150 g (koos patareid)

ELi nõuded ja utiliseerimine

Seade täidab kõik nõutavad normid vabaks kaubavahetuseks EL-i piires.

Käesolev toode on elektriseade ja tuleb vastavalt Euroopa direktiivile elektri- ja elektroonikaseadmete jäätmete kohta eraldi koguda ning kõrvaldada.

Edasised ohutus- ja lisajuhised aadressil:

http://laserliner.com/info?an=ABH

!
