BRUGSANVISNING CombiRangeXtender 40 Laserliner

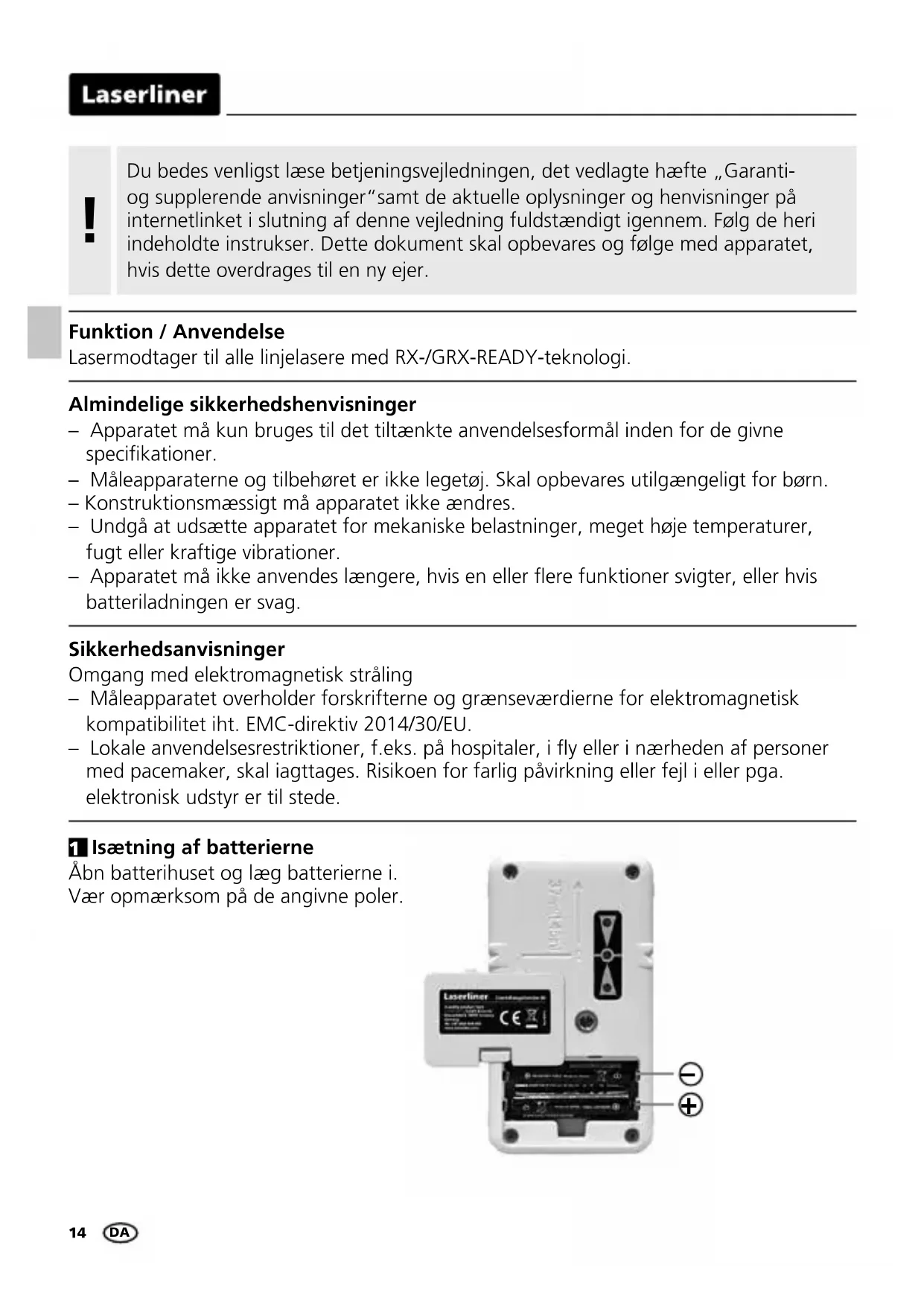

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internetlinket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med apparatet, hvis dette overdrages til en ny ejer.

Funktion / Anvendelse

Lasermodtager til alle linjelasere med RX-/GRX-READY-teknologi.

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Konstruktionsmæssigt må apparatet ikke ændres.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag.

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.

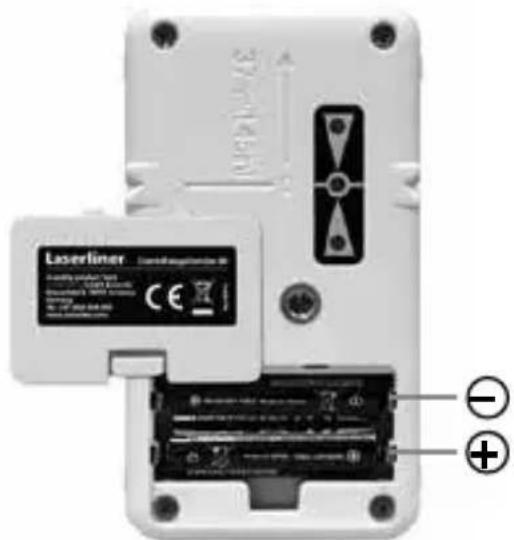

1 Isætning af batterierne

Åbn batterihuset og læg batterierne i. Vær opmærksom på de angivne poler.

Laserliner Standard amplifier-in-one CE + - +

2 RX READY GRX READY Arbejdet med lasermodtageren

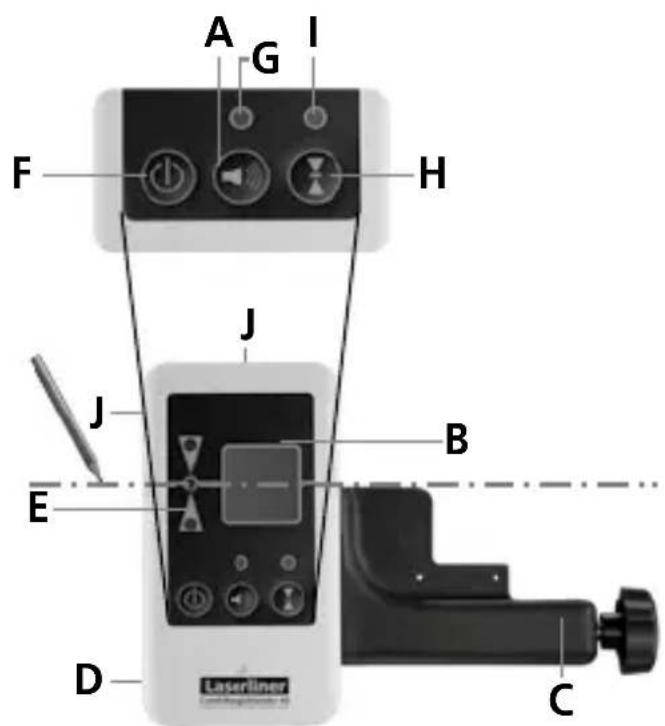

Til nivellering over større afstande og ved højere lysstyrke skal man anvende lasermodtageren CRX 40. Denne aktiveres med knappen F. LED-midterområdet (I) og lydsignalet (G) lyser, og der lyder et signal.

CRX 40: Med knappen indstilles mellemområdets følsomhed.

Omstilling af linjelaseren til håndmodtagermodus. Nu pulserer laserlinierne med en høj frekvens og laserlinierne bliver mørkere. Lasermodtageren kan nu registrere laserlinierne i en afstand op til ca. 40 m.

Bevæg nu lasermodtagerens modtagefelt (B) gennem laserlinien opad og nedad (for at fange den vandrette laserlinie) og derefter fra side til side (for at fange den lodrette laserlinie) indtil den midterste kontrollampe lyser. Marker derefter henholdsvis det vandrette og det lodrette referencepunkt.

Mindsteafstand til laserapparat: ca. 3 m. Pas på, at laserlinjerne ikke reflekteres af spejlende overflader. Sådanne reflektioner kan medføre fejlvisninger.

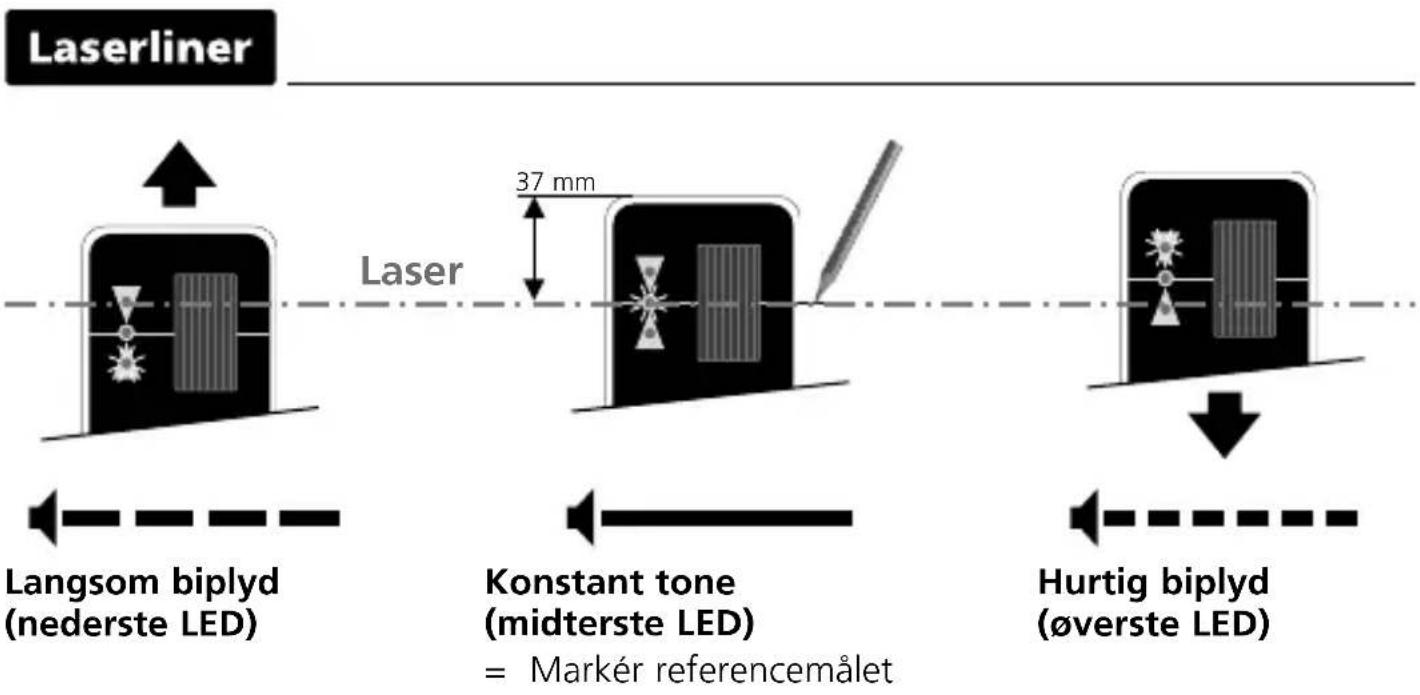

Laserliner Langsom biplyd (nederste LED) 37 mm Laser Konstant tone (midterste LED) = Markér referencemålet Hurtig biplyd (øverste LED)

Laserstrålens styrke er stærkest på midten og aftager mod enderne. Herved kan lasermodtagerens maksimale modtageområde begrænses.

Lasermodtageren CombiRangeXtender 40 kan monteres på nivellerstadier med universalbeslaget. Flexi-stadiet er specielt velegnet til måling af niveauforskelle. Med flexi-stadiet kan højdeforskellen direkte aflæses på stadiets skala.

Fare pga. stærke magnetfelter

Stærke magnetfelter kan have skadelige virkninger på personer med implantater (fx pacemakere) og på elektromekaniske apparater (fx magnetkort, mekaniske ure, finmekanik, harddiske).

Med hensyn til stærke magnetfelters virkning på personer skal man iagttage de relevante nationale regler og bestemmelser; dette vil fx i Tyskland sige brancheforeningens forskrift BGV B11 §14 „Elektromagnetiske felter“.

For at undgå generende påvirkninger skal man altid holde magneterne i en afstand på mindst 30 cm fra enhver form for følsomme implantater og apparater.

Tekniske data (Forbehold for tekniske ændringerhalten. 20W11)
Modtagelsesområde laser max. 40 m
Længde modtagelsesenhed 20 mm
Automatisk slukning efter 5 minutter (ved uændret displayvisning)
Strømforsyning 2 x 1,5V LR03 (AAA)
Arbejdsbetingelser 0°C ... 40°C, luftfugtighed maks. 80% rH, ikke-kondenserende, arbejdshøjde maks. 4000 m.o.h.
Opbevaringsbetingelser -10°C ...	70°C, luftfugtighed maks. 80% rH
Mål (b x h x l) 61 x 111 x 22 mm
Vægt 150 g (inkl. batterier)

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips

på: http://laserliner.com/info?an=ABH
