Produkttype	Krydslinjelaserniveau
Mærke	Laserliner
Model	SmartCross-Laser GX
Laserkasse	2 (IEC 60825-1:2014, EN 60825-1:2014/A11:2021)
Laserbølgelængde	515 nm (grøn)
Lasereffekt	< 1 mW
Nivelleringsnøjagtighed	± 0,3 mm/m
Selvnivelleringsområde	± 4°
Synlighedsafstand (typisk)	40 m
Strømforsyning	2 AA-batterier (LR06) 1,5 V
Batterilevetid	Cirka 5 timer
Mål (L x H x D)	84 x 76 x 62 mm
Vægt (med batterier)	276 g
Gevind til stativ	1/4"
Manuel modtagerfunktion	Ja (GRX-READY)
Hældemetode	Ja (pendullås)
Automatisk nivellering	Ja (pendulsystem med magnetisk dæmpning)
Driftstemperatur	-10°C til 50°C
Maks. relativ luftfugtighed	80% RH (ikke-kondenserende)
Vedligeholdelse	Rengør med en let fugtig klud; brug ikke opløsningsmidler
Anbefalet kalibrering	Hvert 1-2 år
Sikkerhed	Se ikke ind i laserstrålen; klasse 2

Ofte stillede spørgsmål - SmartCross-Laser GX Laserliner

Hvordan tænder jeg SmartCross-Laser GX?

For at tænde enheden, skub kontaktknappen (2) til højre (position TÆND). Laseren tændes, og nivellerings-LED'en (5) bliver grøn. Sørg for, at transportlåsen er frigjort.

Hvordan bruger jeg hældemetode?

For at arbejde på skrå planer må du ikke frigøre transportlåsen: skub kontakten (2) til venstre (position SLUK / transportsikring / hældemetode). Laserlinjerne blinker grønt, hvilket indikerer, at automatisk nivellering er deaktiveret.

Hvad gør jeg, hvis laserlinjerne blinker?

Hvis linjerne blinker grønt i normal tilstand, betyder det, at enheden er uden for selvnivelleringsområdet (mere end ±4°). Anbring instrumentet på en mere plan overflade. I hældetilstand er blinkning normalt.

Hvordan aktiverer jeg manuel modtagerfunktion?

Tryk længe på TÆND/SLUK-knappen (6) for at aktivere eller deaktivere manuel modtagerfunktion. LED'en (7) tændes. Denne tilstand er nødvendig for at bruge en GRX-lasermodtager (sælges separat) over lange afstande eller ved dårlig sigtbarhed.

Hvordan kontrollerer jeg enhedens kalibrering?

Placer enheden i midten mellem to vægge med mindst 5 m afstand. Marker et punkt A1, drej enheden 180° og marker A2. Flyt enheden tæt på væggen i højden af A1, drej 180° og marker A3. Afvigelsen mellem A2 og A3 må ikke overstige 0,3 mm/m. Hvis det er tilfældet, er justering nødvendig.

Hvilke sikkerhedsforanstaltninger skal jeg overholde?

Se aldrig direkte ind i laserstrålen eller dens refleksioner. Brug ikke optiske instrumenter (forstørrelsesglas, kikkert) til at observere strålen. Undgå at rette laseren mod øjne eller reflekterende overflader. Opbevar enheden utilgængeligt for børn.

Hvordan skifter jeg batterier?

Åbn batterirummet (3) i bunden. Indsæt 2 AA-batterier (LR06) 1,5 V i overensstemmelse med angivet polaritet. Luk rummet. Fjern batterierne ved længere tids opbevaring.

Hvad gør jeg ved fejlfunktion?

Kontroller først batterierne: Hvis niveauet er lavt, udskift dem. Hvis enheden ikke tænder, eller nøjagtigheden er unormal, se den fulde vejledning. Ved vedvarende problemer kontakt UMAREX-LASERLINER's kundeservice.

Hvordan rengør jeg SmartCross-Laser GX?

Rengør alle dele med en let fugtig klud. Brug ikke rengøringsmidler, opløsningsmidler eller slibende klude. Opbevar enheden på et tørt og rent sted.

Hvor finder jeg den fulde vejledning og andre ressourcer?

Brugsanvisningen er gratis tilgængelig som PDF på hjemmesiden notice-facile.com. Du kan også få adgang til yderligere bemærkninger og sikkerhedsinstruktioner via linket packd.li/ll/amu/in i den trykte vejledning.

BRUGSANVISNING SmartCross-Laser GX Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Disse dokumenter skal opbevares og overdrages, når produktet videregives.

Tilsigtet anvendelse

Denne krydslinje-laser projicerer et grønt laserkryds og skal bruges til justering af horisontaler, vertikaler og hældninger Det indikeres via optiske signaler, når apparatet er uden for nivelleringsområdet. Produktet har en integreret håndholdt modtager-modus og en 1/4" stativtilslutning.

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecifikationerne bortfalder.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes mere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag samt ved beskadigelse af huset.

Sikkerhedshenvisninger

Laserstråling! Se ikke ind i strålen! Laser klasse 2 < 1 mW · 515 nm

IEC 60825-1:2014, EN 60825-1:2014/A11:2021 EN 50689:2021

• Pas på: Undgå at se ind i en direkte eller reflekterende stråle.
  – Undgå at rette laserstrålen mod personer.
• Hvis laserstråling i klasse 2 rammer en person i øjnene, skal vedkommende bevidst lukke øjnene og straks fjerne hovedet fra strålen.
• Laserstrålen eller dens refleksioner må aldrig betragtes gennem optisk udstyr (lup, mikroskop, kikkert, ...).
• Undlad at anvende laseren i øjenhøjde (1,40 ... 1,90 m).
• Godt reflekterende, spejlende eller skinnende overflader skal tildækkes, så længe der bruges laserudstyr.
• I områder med offentlig færdsel skal strålebanen så vidt muligt begrænses af afspærringer og skillevægge, og laserområdet skal afmærkes med advarselsskilte.

Sikkerhedshenvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.

Under transport skal man altid slukke alle lasere, fastlåse penduler og stille skydekontakten (2) helt til venstre!

Særlige produktegenskaber

Automatisk indjustering af apparatet via et magnetisk dæmpet pendulsystem. Apparatet nulstilles og indstiller sig automatisk.

Transport LOCK (LÅS): Under transport beskyttes apparatet af en pendullås.

Med GRX-READY-teknologien kan linielasere anvendes selv under ugunstige lysforhold. Laserlinjerne pulserer da med høj frekvens og kan derved findes med sensor.

Laserliner

Grøn laserteknologi

Apparater med PowerGreen-teknologi har lyse, grønne højtydende dioder, som giver et særdeles tydeligt linjebillede på store afstande, mørke overflader samt i kraftigt omgivelseslys.

Ca. 6 gange lysere end en typisk, rød laser med 630 - 660 nm

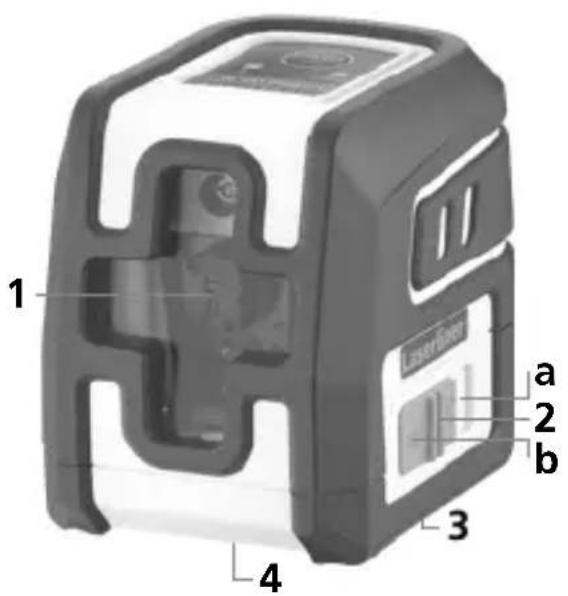

1 Lasers udgangsrude
2 Skydekontakt
a TIL
b FRA / Transportsikring / Hældningsfunktion
3 Batterirum (underside)
4 1/4" gevindbøsning (underside)

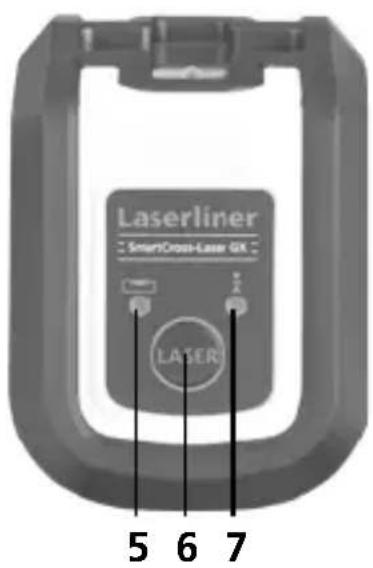

5 LED nivellering
rød: Nivellering FRA
grøn: Nivellering TIL
6 TIL/FRA-knap;
Håndmodtagermodus til/fra
7 LED håndmodtagermodus

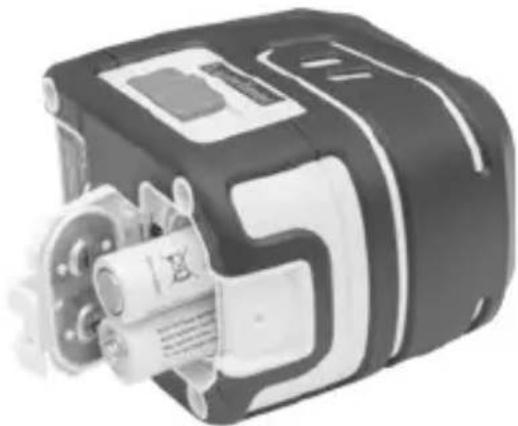

1 Isætning af batterier

Åbn batterihuset og læg batterierne (2 x 1,5V LR06 (AA)) Vær opmærksom på de angivne poler.

2 Horisontal og vertikal nivellering

Løsn transportsikringen, og skub skydekontakten (2) til højre. Laserkrydset vises.

Til horisontal og vertikal nivellering skal transportsikringen være løsnet. LED (5) lyser konstant grøn. Så snart apparatet er uden for det automatiske nivelleringsområde på 4°, blinker laserlinjerne. Apparatet skal positioneres således, at det er inden for nivelleringsområdet. Laserlinjerne lyser igen konstant.

B Hældningsmodus

Løsn ikke transportsikringen, skub skyde-kontakten (2) til venstre. Nu kan der anlægges skæve niveauer. I denne modus kan der hverken nivelleres horisontalt eller vertikalt, da laserlinjerne ikke længere indjusterer sig automatisk. Laserlinjerne blinker grøn.

Laserliner

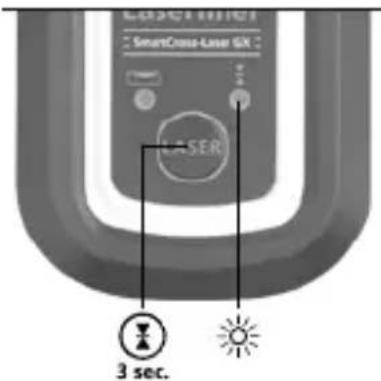

4 Händmodtagermodus Ekstraudstyr: Arbejdet med lasermodtageren GRX

Brug af laser modtager GRX (ekstraudstyr) til at udføre nivellering over store afstande, eller når laserlinjer ikke længere er synlige. Man aktive-rer lasermodtageren ved at omstille linjelaseren til håndmodtagermodus; dette gøres ved at holde knappen 6 (håndmodtagermodus til/fra) inde i et stykke tid. Laseren linjer vil nu pulsere med høj frekvens, hvilket gør laserlinjer mørkere. Laseren modtager kan opfange disse pulserende laser linjer.

Overhold lasermodtager betjeningsvejledningen for linje lasere.

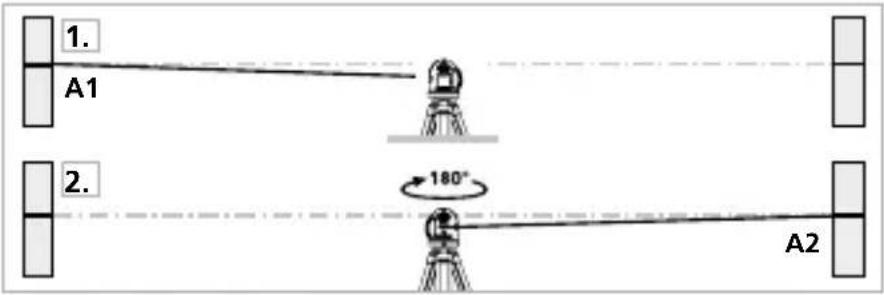

Forberedelse til kontrol af retvisning

Skal laserens retvisning kontrolleres - hvilket bør gøres med jævne mellemrum - opstilles laseren midt mellem 2 vægge med en indbyrdes afstand på mindst 5 meter og tændes. Slå transport sikringen fra og tænd for instrumentet (laserkrydset aktiveres). Brug hertil et stativ.

1. Markér laserplanet A1 på væggen.
2. Drej laseren nøjagtig 180° og marker laserplanet A2 på den modstående væg. Da laseren er placeret nøjagtig midt mellem de 2 vægge, vil markeringerne A1 og A2 være nøjagtig vandret overfor hinanden.

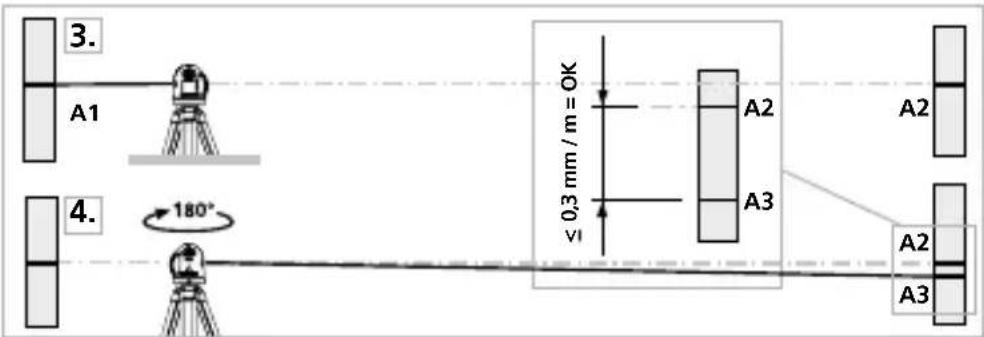

Kontrol af retvisning

1. Anbring apparatet så tæt til væggen som muligt i højde med det markerede punkt A1.
2. Drej apparatet 180°, og markér punktet A3. Forskellen mellem A2 og A3 er tolerancen.

Laseren opstilles ca. 5 m fra en væg. På væggen ophænges et snorelod med 2,5 m snor, således at det hænger frit. Den lodrette laserstråle tændes, laseren sigtes ind, så den lodrette laserstråle flugter med snoren, og det kontrolleres, at linien ikke afviger mere end ± 1,5 mm fra snoren.

Kontrol af vandret laserlinie

Laseren opstilles ca. 5 m fra en væg, og detvandrette laserkryds tændes. Krydspunktet

markeres på væggen, hvorefter laserkrydset drejes ca. 2,5 m til højre. Den vandrette streg må ikke afvige mere end ± 2,5 mm fra markeringen af krydspunktet. Proceduren gentages med laserkrydset drejet 1,5 m til venstre.

!

Kontrollér regelmæssigt – og altid før påbegyndelsen af en ny opgave laserens retvisning.

Laserliner

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Batterierne skal tages ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted.

Kalibrering

Måleapparatet skal jævnligt kalibreres og kontrolleres for at sikre præcision og funktion. Vi anbefaler kalibreringsintervaller på 1-2 år. Kontakt ved behov din forhandler eller henvend dig til serviceafdelingen i UMAREX-LASERLINER.

Tekniske data Forbehold for tekniske ændringer. 24W39

Selvnivelleringsområde ± 4°
Nøjagtighed ± 0,3 mm / m
Nivellering automatisk
Sigtbarhed (typisk)* 40 m
Laserbølgelængde 515 nm
Laserklasse	2 / < 1 mW (EN IEC 60825-1:2014/A11:2021, EN 50689:2021)
Strømforsyning 2 x 1,5V LR06 (AA)
Drifttid ca. 5 timer
Arbejdsbetingelser	-10°C ... 50°C, luftfugtighed maks. 80% rH, ikke-kondenserende, arbejdshøjde maks. 4000 m.o.h.
Opbevaringsbetingelser	-20°C ... 70°C, luftfugtighed maks. 85% rH
Mål (b x h x l) 84 x 76 x 62 mm
Vægt 276 g (inkl. batterier)

* ved maks. 300 lux

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU og UK.

Dette produkt, herunder tilbehør og emballage, er et elektrisk apparat, der skal genanvendes i overensstemmelse med de europæiske og britiske retningslinjer for elektrisk og elektronisk affald, batterier og emballage for at genvinde værdifulde råmaterialer. Elektriske apparater, batterier og emballage hører ikke til i husholdningsaffaldet. Forbrugerne er ifølge loven forpligtet til at aflevere brugte batterier og opladere gratis på et offentligt indsamlingssted, i en forretning eller hos den tekniske kundeservice. Tag batteriet ud af apparatet med almindeligt værktøj uden at ødelægge det og forbind det med en separat samling, før du afleverer apparatet til bortskaffelse. Hvis du har spørgsmål til udtagning af batteriet, kan du henvende dig til serviceafdelingen hos UMAREX-LASERLINER. Find informationer om tilsvarende bortskaffelsessteder hos din kommune og overhold de gældende bortskaffelses- og sikkerhedsoplysninger på modtagerstederne.

Flere sikkerhedsanvisninger og supplerende tips på: https://packd.li/ll/amu/in
