NAVODILA ZA UPORABO SmartCross-Laser GX Laserliner

Ta križni linijski laser projicira zelen laserski krog in je predviden za poravnavanje vodoravnic, navpičnic in naklonov. Optični signali prikazujejo, kdaj naprava ni na območju izravnavanja. Izdelek ima integriran način ročnega sprejemnika in 1/4-palčni priključek za stojalo.

Splošni varnostni napotki

• Napravo uporabljajte izključno v skladu z njenim namenom in tehničnimi specifikacijami.
• Merilne naprave in dodatki niso otroška igrača. Hranite jih nedostopno otrokom.
• Preureditve ali spremembe na napravi niso dovoljene; v tem primeru uporabno dovoljenje in varnostne specifikacije prenehajo veljati.
• Naprave ne izpostavljajte mehanskim obremenitvam, visokim temperaturam, vlagi ali močnim vibracijam.
• Naprave ni več dovoljeno uporabljati, će katera od funkcij preneha delovati, je baterija prešibka ali će je ohišje poško-dovano.

Varnostni napotki

Ravnanje z laserji razreda 2

– Pozor: Ne glejte v neposredni ali odsevni žarek.
– Laserskega žarka ne usmerjati v osebe.
- Če vam lasersko sevanje 2. razreda pride v oči, je treba oči zapreti in glavo takoj umakniti iz žarka.
- Laserskega žarka ali odsevov nikoli ne opazujte z optičnimi napravami (povečevalno steklo, mikroskop, daljnogled, ...).
– Laserja ne uporabljajte na višini oči (1,40 ... 1,90 m).
- Dobro odsevne, zrcalne ali sijoče površine je treba med uporabo laserske naprave prekriti.
- Na območju javnega prometa pot žarka po možnosti omejite z zaporami in pregradnimi zidovi in ga označite z opozorilnimi tablami.

Varnostni napotki

Ravnanje z elektromagnetnim sevanjem

• Merilnik je v skladu s predpisi in mejnimi vrednostmi za elektromagnetno združljivost v skladu z Direktivo o EMZ 2014/30/EU.
• Upoštevati je treba lokalne obratovalne omejitve npr. v bolnišnicah, na letalih, bencinskih črpalkah ali v bližini oseb s srčnim spodbujevalnikom. Obstaja možnost nevarnega vplivanja ali motenj elektronskih naprav in zaradi njih.

Pri transportu vedno izključite vse laserje in fiksirajte nihalo ter drsno stikalo (2) potisnite v levo.

Posebne lastnosti izdelka

Samodejna poravnava naprave zaradi magnetno ublaženega nihajnega sistema. Naprava se postavi na osnovni položaj in se samodejno poravna.

Transportni ZAPAH: Nihajni zapah varuje napravo med transportom.

S tehnologijo GRX-READY je mogoče linijski laser uporabljati tudi v neugodnih svetlobnih razmerah. Laserski linije tedaj utripajo z visoko frekvenco, posebni laserski sprejemniki pa jih prepoznajo na večjih razdaljah.

Laserliner

Zelena laserska tehnologija

Naprave s tehnologijo PowerGreen imajo svetle, zelene visoko zmogljive diode, ki omogočajo zelo dobro vidljivost laserskih črt na velikih razdaljah, temnih površinah in pri svetli okoljski svetlobi.

Pribl. 6-krat svetlejši od tipičnega, rdečega laserja s 630-660 nm

1 a 2 b 3 4

Laserliner SmartCross-Laser GX LASER 5 6 7

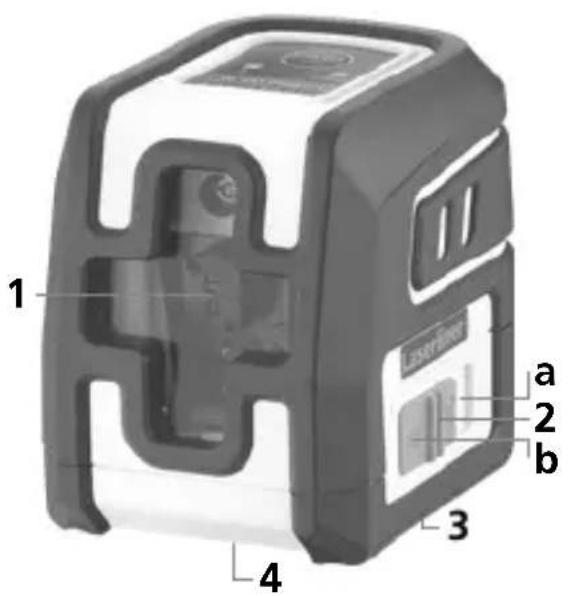

1 Izhodno okno laserja
2 Drsno stikalo
a VKLOP
b IZKLOP / transportno varovalo / način nagibanja
3 Prostor za baterijo (spodnja stran)
4 1/4"-navoj za stojalo (spodnja stran)

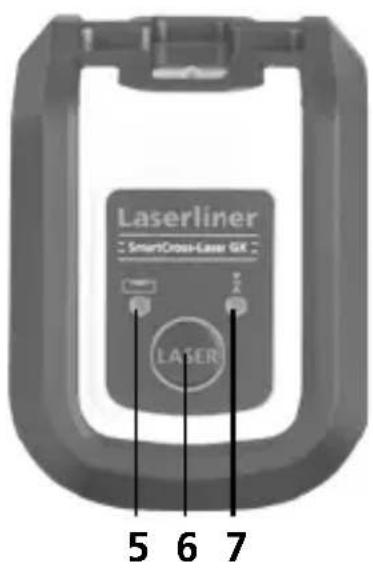

5 LED-niveliranje
rdeča: niveliranje izključeno
zelena: niveliranje vključeno
6 Tipka za VKLOP/IZKLOP;
Vklop/izklop načina za ročni sprejem
7 LED-lučka za način ročnega sprejema

1 Vstaviti baterije

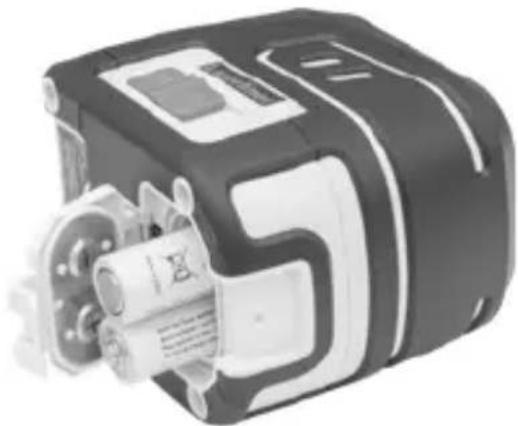

Odprite predal za baterije in baterije (2 x 1,5V LR06 (AA)) vstavite skladno s simboli za namestitev. Pri tem bodite pozorni na pravilno polarnost.

Za vodoravno in navpično niveliranje je treba sprostiti transportno varovalo. LED-lučka (5) stalno sveti zeleno. Takoj ko je naprava zunaj samodejnega območja izravnavanja 4°, začnejo utripati laserske črte. Napravo postavite tako, da ne bo znotraj območja niveliranja. Laserske linije znova dosledno svetijo.

3 Način nagiba

Transportnega varovala ne odpeti, drsno stikalo (2) potisnite v levo. Laser vključite s tipko za VKLOP/IZKLOP. Sedaj lahko naložite poševne ravni. V tem načinu ni mogoče nivelirati vodoravno oz. navpična, ker se laserske linije več ne poravnajo samodejno. Laserske linije utripajo zeleno.

Laserliner

4 Način ročnega sprejema

Dodatna možnost: Delo z laserskim sprejemnikom GRX

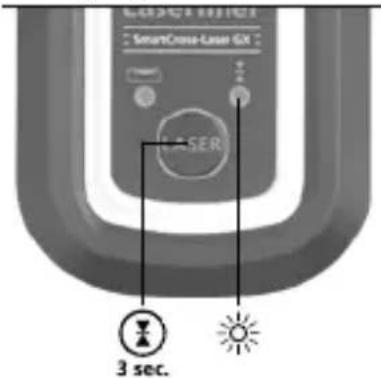

Za niveliranje na velikih razdaljah ali pri laserskih linijah, ki niso več vidne, uporabite laserski sprejemnik GRX (dodatna možnost). Za delo z laserskim sprejemnikom s pritiskom tipke 6 (vklop/izklop načina ročnega sprejema) linijski laser preklopite v način ročnega sprejema. Sedaj bodo laserske linije utripale z visoko frekvenco in postale temnejše. Na osnovi tega utripanja laserski sprejemnik prepozna laserske linije.

Upoštevajte navodila za uporabo laserskega sprejemnika za linijski laser.

Priprava kontrole umerjenosti

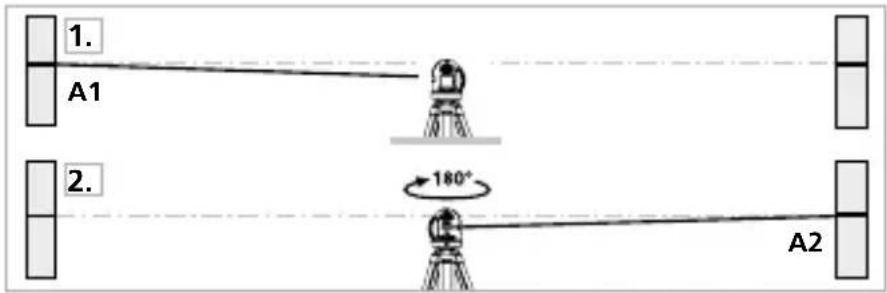

Preverite lahko umerjenost laserja. Napravo postavite na sredino med 2 zidova, ki naj bosta med seboj oddaljena najmanj 5 m. Vključite napravo (LASERSKI KRIŽEC SVETI). Za optimalno preverjanje uporabite stativ.

1. Na steni označite točko A1.
2. Zavrtite napravo za 180° in označite točko A2. Med A1 in A2 imate sedaj vodoravno referenco.

1. A1 2. 180° A2

Kontrola umerjenosti

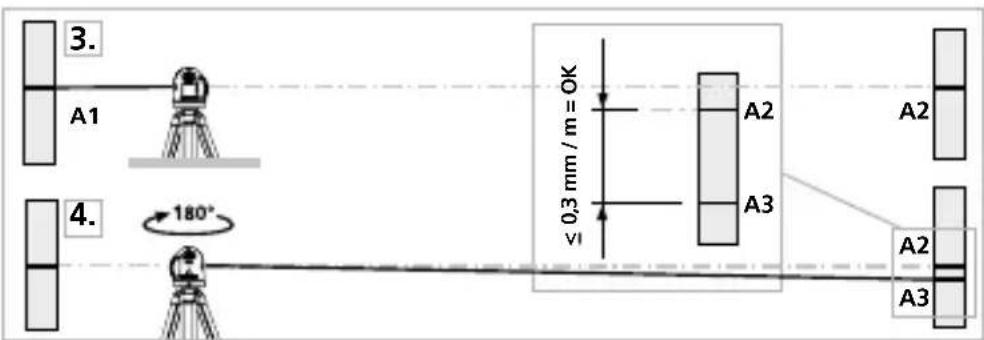

1. Napravo postavite čim bližje steni na višino označene točke A1.
2. Zavrtite napravo za 180° in označite točko A3. Razlika med A2 in A3 je toleranca.

3. A1 4. 180° A2 A3 0,3 mm / m = OK VI A2 A3

Če sta A2 in A3 več kot 0,3 mm / m narazen, je treba napravo umeriti. Stopite v stik s prodajalcem ali pa se obrnite na servisni oddelek podjetja UMAREX-LASERLINER.

Preverjanje navpične črte

Napravo postavite pribl. 5 m pred zid. Na steno z 2,5 m dolgo vrvjo pritrdite svinčnico, ki mora prosti nihati. Vključite napravo in usmerite navpični laser na vrv s svinčnico. Natančnost je znotraj tolerance, će odstopanje med lasersko linijo in vrvico svinčnice ni večja od ± 1,5 mm.

Preverjanje vodoravne črte

Napravo postavite pribl. 5 m pred zid in vključite laserski križec. Na zidu označite točko B. Laserski križec

≤1,5 mm = OK B 2,5 m C

prestavite pribl. 2,5 m v desno in označite točko C.

Preverite, ali je vodoravna linija točke C ± 1,5 mm na enaki višini s točko B. Postopek ponovite še s premikom v levo.

Pred uporabo, po transportu in daljšem skladiščenju redno preverjajte umerjenost.

Laserliner

Napotki za vzdrževanje in nego

Vse komponente čistite z rahlo navlaženo krpo in ne uporabljajte čistil, grobih čistil in topil. Pred daljšim skladiščenjem izvzemite baterijo/e. Napravo hranite na čistem in suhem mestu.

Kalibrácia

Merilno napravo je treba redno umerjati in preverjati, da zagotovite natančnost in delovanje. Priporočamo 1-2-letne intervale za umerjanje. Pri tem po potrebi stopite v stik s prodajalcem ali pa se obrnite na servisni oddelek podjetja UMAREX-LASERLINER.

Tehnični podatki Tehnične spremembe pridržane. 24W39
Območje samodejnega niveliranja	± 4^
Natančnost ± 0,3 mm / m
Niveliranje samodejno
Vidljivost (običajno)* 40 m
Valovna dolžina laserja 5	15 nm
Razred laserja	2 / < 1 mW (EN IEC 60825-1:2014/A11:2021, EN 50689:2021)
Električno napajanje 2 x	1,5V LR06 (AA)
Čas delovanja pribl. 5 ur
Delovni pogoji	-10°C ... 50°C, zračna vlažnost najv. 80% RV, ne kondenzira, delovna višina najv. 4000 m nadmorske višine
Pogoji skladiščenja -20°C	... 70°C, zračna vlažnost najv. 85% RV
Dimenzije (Š x V x G) 84	x 76 x 62 mm
Teža 276 g (vklj. z baterijami)

* pri najv. 300 Lux
