Тип продукту	Лазерний рівень з перехресними лініями
Бренд	Laserliner
Модель	SmartCross-Laser GX
Клас лазера	2 (IEC 60825-1:2014, EN 60825-1:2014/A11:2021)
Довжина хвилі лазера	515 нм (зелений)
Потужність лазера	< 1 мВт
Точність нівелювання	± 0,3 мм/м
Діапазон само нівелювання	± 4°
Дальність видимості (типова)	40 м
Живлення	2 батареї AA (LR06) 1,5 В
Автономність	Близько 5 годин
Розміри (Д x В x Ш)	84 x 76 x 62 мм
Вага (з батареями)	276 г
Різьба для штатива	1/4"
Режим ручного приймача	Так (GRX-READY)
Режим нахилу	Так (маятникове блокування)
Автоматичне нівелювання	Так (маятникова система з магнітним сповільнювачем)
Робоча температура	-10°C до 50°C
Макс. відносна вологість	80% RH (без конденсації)
Обслуговування	Чистити злегка вологою ганчіркою; не використовувати розчинники
Рекомендоване калібрування	Кожні 1-2 роки
Безпека	Не дивіться в лазерний промінь; клас 2

Часті запитання - SmartCross-Laser GX Laserliner

Як увімкнути SmartCross-Laser GX?

Щоб увімкнути пристрій, посуньте перемикач (2) вправо (положення УВІМК). Лазер вмикається, і світлодіод нівелювання (5) стає зеленим. Переконайтеся, що транспортне блокування знято.

Як використовувати режим нахилу?

Для роботи на похилих площинах не знімайте транспортне блокування: посуньте перемикач (2) вліво (положення ВИМК / транспортувальний захист / режим нахилу). Лазерні лінії блимають зеленим, що вказує на вимкнення автоматичного нівелювання.

Що робити, якщо лазерні лінії блимають?

Якщо лінії блимають зеленим у звичайному режимі, це означає, що пристрій знаходиться за межами діапазону само нівелювання (більше ±4°). Помістіть прилад на більш рівну поверхню. У режимі нахилу блимання є нормальним.

Як активувати режим ручного приймача?

Натисніть і утримуйте кнопку УВІМК/ВИМК (6), щоб увімкнути або вимкнути режим ручного приймача. Світлодіод (7) загоряється. Цей режим необхідний для використання лазерного приймача GRX (продається окремо) на великих відстанях або при поганій видимості.

Як перевірити калібрування пристрою?

Розташуйте пристрій по центру між двома стінами на відстані не менше 5 м. Позначте точку A1, поверніть пристрій на 180° і позначте A2. Наблизьте пристрій до стіни на висоті A1, поверніть на 180° і позначте A3. Відстань між A2 і A3 не повинна перевищувати 0,3 мм/м. Якщо це так, необхідне регулювання.

Яких заходів безпеки слід дотримуватися?

Ніколи не дивіться прямо на лазерний промінь або його відбиття. Не використовуйте оптичні прилади (лупу, бінокль) для спостереження за променем. Уникайте спрямування лазера на очі або відбивні поверхні. Зберігайте пристрій у недоступному для дітей місці.

Як замінити батареї?

Відкрийте відсік для батарей (3), розташований знизу. Вставте 2 батареї AA (LR06) 1,5 В, дотримуючись зазначеної полярності. Закрийте відсік. Вийміть батареї при тривалому зберіганні.

Що робити в разі несправності?

Спочатку перевірте батареї: якщо рівень низький, замініть їх. Якщо пристрій не вмикається або точність ненормальна, зверніться до повної інструкції. Якщо проблеми не зникають, зверніться до служби підтримки UMAREX-LASERLINER.

Як очистити SmartCross-Laser GX?

Очищайте всі частини злегка вологою ганчіркою. Не використовуйте миючі засоби, розчинники або абразивні ганчірки. Зберігайте пристрій у сухому та чистому місці.

Де знайти повну інструкцію та інші ресурси?

Інструкція з експлуатації доступна безкоштовно у форматі PDF на сайті notice-facile.com. Ви також можете отримати доступ до додаткових зауважень та інструкцій з безпеки за посиланням packd.li/ll/amu/in, наведеним у друкованій інструкції.

ПОСІБНИК КОРИСТУВАЧА SmartCross-Laser GX Laserliner

Уважно прочитайте інструкцію з експлуатації та брошуру «Інформація про гарантії та додаткові відомості», яка додається, та ознайомтесь з актуальними даними та рекомендаціями за посиланням в кінці цієї інструкції. Дотримуйтесь настанов, що в них містяться. Ці документи слід зберегти та передати разом з виробом наступному користувачеві.

Використання за призначенням

Цей перехресний лазерний нівелір створює лазерне перехрестя зеленого кольору і призначений для точної побудови горизонтальних, вертикальних та похилих проекцій. Оптичні сигнали спрацьовують, коли прилад опиняється за межами діапазону автоматичного нівелювання. Прилад оснащений вбудованим ручним приймачем та з'єднанням з різзю 1/4 для кріплення на штатив.

Загальні вказівки по безпеці

– Використовуйте прилад виключно за призначеннями в межах заявлених технічних характеристик.
– Вимірювальні прилади і приладдя до них — не дитяча іграшка. Зберігати у недосяжному для дітей місці.
– Переробки та зміни конструкції приладу не дозволяються, інакше анулюються допуск до експлуатації та свідоцтво про безпечність.
– Не наражайте прилад на механічне навантаження, екстремальну температуру, вологість або сильні вібрації.
– Забороняється експлуатація приладу у разу відмови однієї чи кількох функцій або при низькому рівні заряду акумулятора, а також пошкодженні корпусу.

Вказівки з техніки безпеки

Поводження з лазерами класу 2

Лазерне випромінювання! Не спрямовувати погляд на промінь! Лазер класу 2 < 1 мВт · 515 нм

IEC 60825-1:2014, EN 60825-1:2014/A11:2021

EN 50689:2021

– Увага: Не дивитися на прямий чи відбитий промінь.
– Не наводити лазерний промінь на людей.
– Якщо лазерне випромінювання класу 2 потрапить в око, щільно закрити очі та негайно відвести голову від променя.
– Забороняється дивитися на лазерний промінь або його дзеркальне відображення через будь-які оптичні прилади (лупу, мікроскоп, бінокль тощо).
– Під час використання приладу лазерній промінь не повинен знаходитися на рівні очей (1,40 - 1,90 м).
– Поверхні, які добре відбивають світло, дзеркальні або блискучі поверхні повинні затулятися під час експлуатації лазерних пристроїв.
– Під час проведення робіт поблизу автомобільних доріг загального користування на шляху проходження лазерного променя бажано встановити огорожі та переносні щити, а зону дії лазерного променя позначити попереджувальними знаками.

Вказівки з техніки безпеки

Поводження з джерелами електромагнітного випромінювання

– Вимірювальний прилад відповідає вимогам і обмеженням щодо електромагнітної сумісності згідно директиви ЄС 2014/30/EU.
– Необхідно дотримуватися локальних експлуатаційних обмежень, наприклад, в лікарнях, літаках, на заправних станціях або поруч з людьми з електрокардіостимулятором. Існує можливість негативного впливу або порушення роботи електронних пристроїв / через електронні пристрої.

Під час транспортування всі лазери завжди мають бути вимкнені, маятники заблоковані, вимикач (2) переведено в крайнє ліве положення.

Особливості виробу

Автоматичне вирівнювання приладу за допомогою маятникової системи з магнітним демпфіруванням. Прилад переводиться в початковий стан і самостійно вирівнюється.

Транспортне стопоріння: Під час транспортування прилад захищається шляхом стопоріння маятникової системи.

Завдяки технології GRX-READY лінійні лазери можна використовувати також у несприятливих умовах освітлення. Лазерні лінії пульсують тоді з високою частотою і можуть сприйматися за допомогою спеціальних приймачів лазерного випромінювання на великих відстанях.

Laserliner

Зелений промінь

Пристрої з технологією PowerGreen оснащені яскравими високопотужними діодами зеленого кольору, які дозволяють чітко бачити лазерні промені на великій відстані, на темній поверхні та за умов яскравого освітлення.

Майже в 6 разів яскравіше звичайного червоного лазера з довжиною хвилі видимого світла 630 – 660 нм

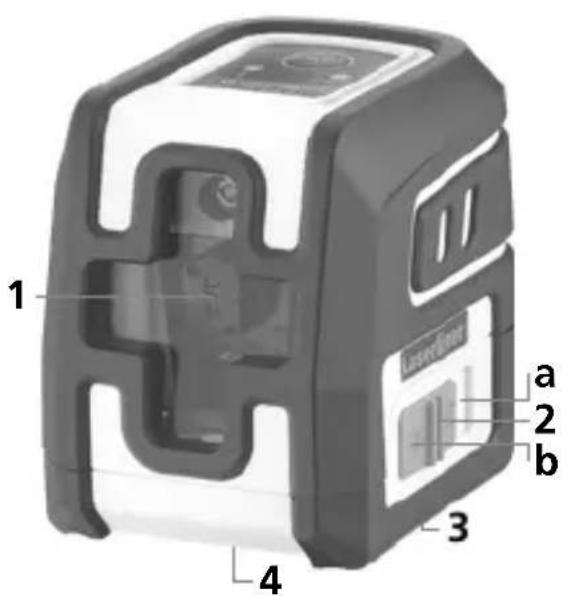

1 Отвір для виходу лазерного
2 Повзунковий перемикач а ВВІМ.
b ВИМК. / блокування маятника для транспортування / режим нахилу
3 Відсік для батарейок (нижня сторона)
4 Штативна різьба 1/4" (нижня сторона)

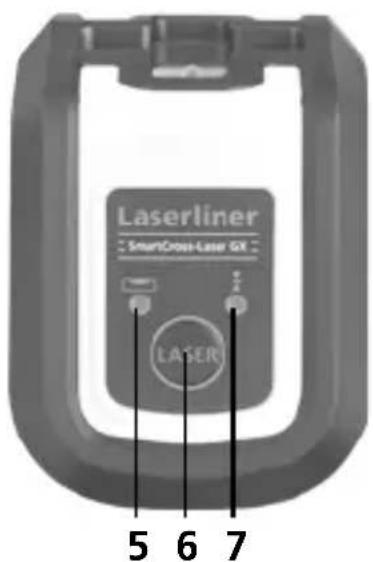

5 Світлодіодне нівелювання червоний: нівелювання вимк. зелений: нівелювання увімк.
6 кнопка ввімкнення / вимкнення; Увімкнення/вимкнення режиму ручного приймача
7 СД-індикатор режиму

1 Встановити акумулятори

Відкрити відсік для батарейок і вкласти батарейки (2 x 1,5V LR06 (AA)) згідно з символами. Слідкувати за полярністю.

2 Горизонтальне і вертикальне нівелювання

Зняти систему блокування, вимикач (2) перевести в крайне праве положення. З'явиться лазерне перехрестя.

!

Для горизонтального і вертикального нівелювання необхідно розфіксувати транспортне стопоріння.

Світлодіодний (5) індикатор світить червоним світлом, не блимаючи. Якщо прилад знаходиться за межами діапазону автоматичного нівелювання, що становить 4°, блимають лазерні лінії. Розташуйте прилад так, щоб той знаходився в межах діапазону нівелювання. Лазерні лінії знов засвітять безперестань.

3 Режим завдання нахилу

Під час транспортування не знімати блокуючий елемент, вимикач (2) перевести в ліве положення. Увімкнути лазер за допомогою кнопки УВІМК/ВИМК. Теперь можна будувати похилі площини. У цьому режимі не можна здійсняти горизонтальне або вертикальне нівелювання, тому що лазерні лінії вже автоматично не вирівнюються. Блимають зелені лазерні лінії

Laserliner

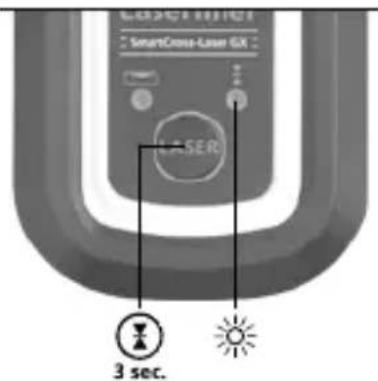

4 Режим використання ручного приймача додатково: працює з лазерним приймачем GRX

При великих відстанях або коли лазерні лінії погано видно, скористайтеся лазерним приймачем GRX (не входить до стандартного комплекту). Щоб працювати з лазерним приймачем, лінійний лазер слід перемкнути в режим ручного приймача тривалим натискання кнопки 6 (увімкнення/вимкнення режиму ручного приймача). При цьому лазерні лінії пульсуватимуть з більшою частотою, а яскравість лазерних ліній зменшиться. За допомогою цих імпульсів лазерний приймач розпізнає лазерні лінії.

Обов'язково дотримуйтесь порядку експлуатації лазерного приймача для лінійного лазера.

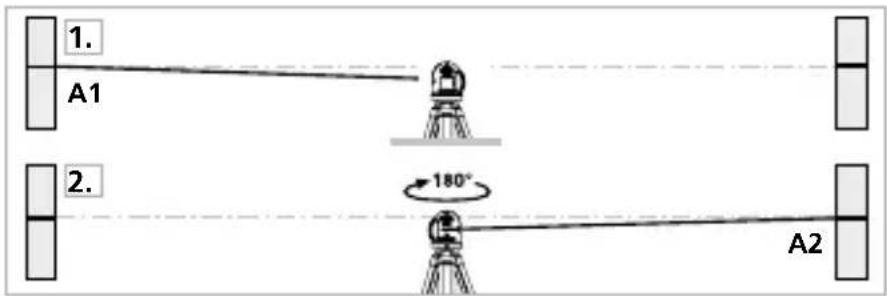

Підготовка перевірки калібрування

Калібрування лазера можна контролювати. Встановити прилад посередині між 2 стінами, які знаходяться на відстані не менше 5 метрів між собою. Ввімкнути прилад, для цього зняти систему блокування (ЛАЗЕРНИЙ ХРЕСТ ВВІМКН). Для оптимальної перевірки використовувати штатив.

1. Помітьте крапку А1 на стіні.
2. Поверніть прилад на 180° і помітьте крапку А2. Тепер між крапками А1 і А2 встановлене горизонтальне відношення.

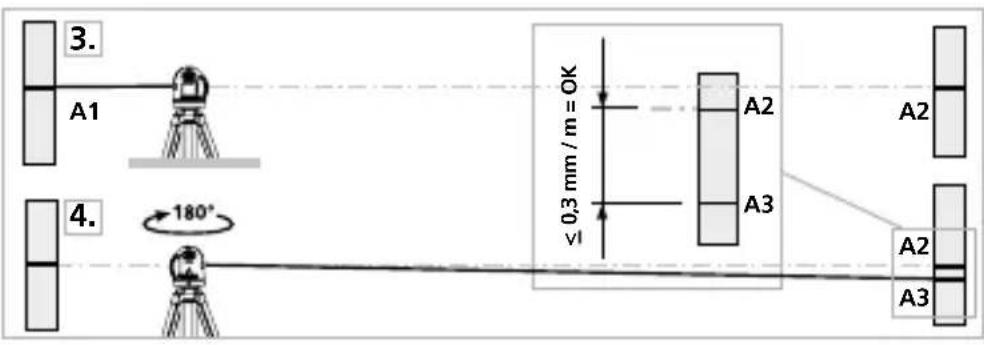

Перевірка калібрування

1. Встановити прилад якомога ближче до стіни на висоті крапки А1.
2. Поверніть прилад на 180° і помітьте крапку А3.

Різниця між А2 і А3 є допуском.

Якщо А2 і А3 розрізняються більше ніж на 0,3 мм / м, потрібне юстирування. Зверніться до крамниці чи в сервісний відділ UMAREX-LASERLINER.

Перевірка вертикальної лінії

Встановити прилад на відстані прибл. 5 м від стіни. На стіні прикріпити висок з шнуром довжиною 2,5 м, висок повинен вільно рухатися. Ввімкнути прилад і навести вертикальний лазер на шнур. Точність знаходиться в межах допуску, якщо відхилення між лінією лазера і шнуром становить не більше ± 1,5 мм.

Перевірка горизонтальної лінії

Встановити прилад на відстані прибл. 5 м від стіни і ввімкнути лазерний хрест. Помітити на стіні крапку В.

Повернути лазерний хрест прибл. на 2,5 м праворуч і помітити крапку С. Перевірити, чи горизонтальна лінія пункту С знаходиться на тій же висоті ± 1,5 мм, що і пункту В. Повторити процес з повертанням ліворуч.

Слід регулярно перевіряти калібрування приладу перед його використанням, після транспортування та тривалого зберігання.

Laserliner

Інструкція з технічного обслуговування та догляду

Всі компоненти слід очищувати зволоженою тканиною, уникати застосування миючих або чистячих засобів, а також розчинників. Перед тривалим зберіганням слід витягнути елемент (-ти) живлення. Зберігати пристрій у чистому, сухому місці.

Калібрування

Для забезпечення точності результатів вимірювань і функціональності слід регулярно проводити калібрування та перевірку вимірювального приладу. Ми рекомендуємо інтервали калібрування 1 – 2 роки. 3 цього приводу ви можете звернутися до вашого продавця або співробітників служби підтримки UMAREX-LASERLINER.

Технічні дані Право на технічні зміни збережене. 24W39

Діапазон автоматичного нівелювання	± 4^
Точність ± 0,3 мм / м
Нівелювання автоматичне
Видимість (типово)* 40 м
Довжина хвиль лазера 515 нм
Клас лазера	2 / < 1 мВт (EN IEC 60825-1:2014/A11:2021, EN 50689:2021)
Живлення 2 x 1,5B LR06 (AA)
Термін експлуатації близько 5 годин
Режим роботи	-10°C ... 50°C, вологість повітря max. 80% rH, без конденсації, робоча висота max. 4000 м над рівнем моря (нормальний нуль)
Умови зберігання	-20°C ... 70°C, вологість повітря max. 85% rH
Габаритні розміри (Ш x В x Г)	84 x 76 x 62 мм
Маса 276 г (з батарейки)

* при max. 300 лк

Приписи ЄС та Великобританії та утилізація

Цей пристрій відповідає всім необхідним нормам, які регламентують вільний товарообіг на території ЄС та Великої Британії.

Цей виріб, включаючи комплектуючі та упаковку, є електричним пристроєм, який згідно з директивами ЄС та Великобританії про старі електричні та електронні пристрої, елементи живлення, акумулятори та пакувальні матеріали повинен бути передано на утилізацію екологічно безпечним способом з метою отримання цінної сировини. Електроприлади, батарейки і упаковку не можна утилізувати разом з побутовим сміттям. Закон зобов'язує споживачів безкоштовно здавати використані елементи живлення та акумуляторні батареї в громадські пункти збору, торгові точки або службу технічної підтримки. Елемент живлення необхідно вийняти з приладу, не руйнуючи його, за допомогою стандартних інструментів і відправити в окремий пункт збору, перш ніж повернути прилад для утилізації. Якщо у вас виникли питання щодо виймання елемента живлення, зверніться до служби підтримки UMAREX-LASERLINER. Щоб отримати інформацію про відповідні пункти утилізації, звертайтеся до свого муніципалітету і дотримуйтесь відповідних інструкцій з утилізації та техніки безпеки в пунктах збору відходів.

Детальні вказівки щодо безпеки й додаткова інформація на сайті: https://packd.li/ll/amu/in
