KASUTUSJUHEND SmartCross-Laser GX Laserliner

Lugege käsitsusjuhend, kaasasolev vihik „Garantii- ja lisajuhised“ ja aktuaalne informatsioon ning juhised käesoleva juhendi lõpus esitatud interneti-lingil täielikult läbi. Järgige neis sisalduvaid juhiseid. Käesolevad dokumentid tuleb hoida alles ja anda toote edasiandmisel kaasa.

Sihtotstarbeline kasutamine

See ristjoonlaser projitseerib ühe rohelise laserristi ning on ette nähtud horisontaalide, vertikaalide ja kallete joondamiseks. Kui seade on väljaspool nivelleerimispiirkonda, siis antakse sellest märku optiliste signaalidega. Toode on varustatud integreeritud käsivastuvõtja režiimiga ja 1/4"-statiivikinnitusega.

Üldised ohutusjuhised

• Kasutage seadet eranditult spetsifikatsioonide piires vastavalt selle kasutusotstarbele.
• Möõteseadmete ja tarvikute puhul pole tegemist lastele mõeldud mänguasjadega. Hoidke lastele kättesaamatult.
• Ümberehitused või muudatused pole seadmel lubatud, seejuures kaotavad luba ning ohutusspetsifikatsioon kehtivuse.
• Ärge laske seadmele mõjuda mehaanilist koormust, ülikõrgeid temperatuure, niiskust ega tugevat vibratsiooni.
• Seadet ei tohi enam kasutada, kui üks või mitu funktsiooni on rivist välja langenud või patarei laetustase on nõrk ning samuti korpuse kahjustuste korral.

Ohutusjuhised

Ümberkäimine klassi 2 laseritega

– Tähelepanu: Ärge vaadake otsesesse või peegelduvasse kiirde.
– Ärge suunake laserkiirt inimeste peale.
- Kui klassi 2 laserkiirgus satub silma, siis tuleb silmad teadlikult sulgeda ja pea kohe kiire eest ära liigutada.
- Ärge vaadelge laserkiirt ega reflektsioone kunagi optiliste seadmetega (luup, mikroskoop, pikksilm, ...).
– Ärge kasutage laserit silmade körgusel (1,40 ... 1,90 m).
- Hästi reflekteerivad, peegeldavad või läikivad pinnad tuleb laserseadiste käitamise ajal kinni katta.
- Piirake avalikes liikluspiirkondades kiirte teekonda võimaluse korral tõkete ja seadistavate seintega ning tähistage laseri piirkond hoiatussiltidega.

Ohutusjuhised

Elektromagnetilise kiirgusega ümber käimine

• Möõteseade täidab elektromagnetiline ühilduvuse eeskirju ja piirväärtusi vastavalt EMC direktiivile 2014/30/EL.
• Järgida tuleb kohalikke käituspiiranguid, näiteks haiglates, lennujaamades, tanklates või südamerütmuritega inimeste läheduses. Valitseb ohtliku mõjutamise või häirimise võimalus elektrooniliste seadmete poolt ja kaudu.

Transportimiseks lülitage alati köik laserid välja ja pendelfikseerige need, lükake nihklüliti (2) vasakule.

Toote eriomadused

Seadme automaatne väljajoondus magneta-mortisaatoriga pendelsüsteemiga. Seade viiakse põhiasendisse ja joondub iseseisvalt välja.

Transpordilukk (LOCK): Seadet kaitstakse transportimisel pendlilukustiga.

GRX-READY tehnoloogiaga saab joonlasereid kasutada ka ebasoodsates valgustingimustes. Laserjooned pulseerivad siis kõrgel sagedusel ja tuvastatakse suurtel kaugustel spetsiaalsete laservastuvõtjatega.

Laserliner

Roheline lasertehnoloogia

PowerGreen tehnoloogiaga seadmetel on heledad, rohelised võimsusdiooodid, mis võimaldavad laserjoonte hea nähtavuse pikkadel vahemaadel, tumedatel pindadel ja heledama töökeskkonna valguse korral.

U 6 korda eredam kui tüüpiline punane laser lainepikkusega 630 - 660 nm

1 a 2 b 3 4

Laserliner SmartCross-Laser GX LASER 5 6 7

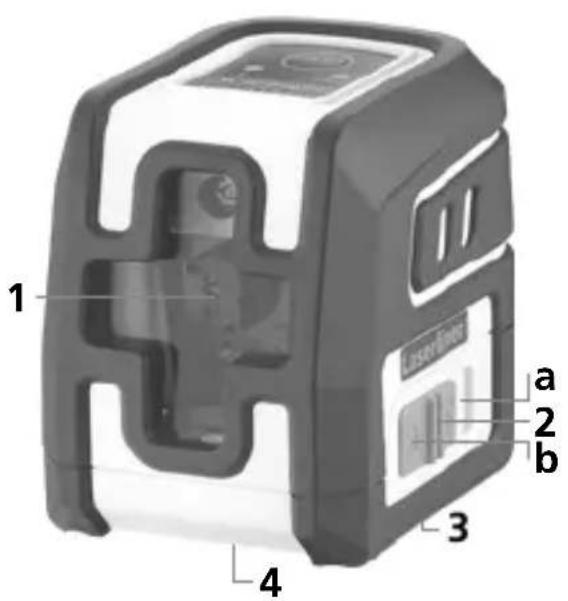

1 Laserkiire aken
2 Nihklüliti
a SISSE
b VÄLJA / transpordikaitse / kalderežiim
3 Patareide kast (alakülg)
4 Statiivi keere 1/4" (alakülg)

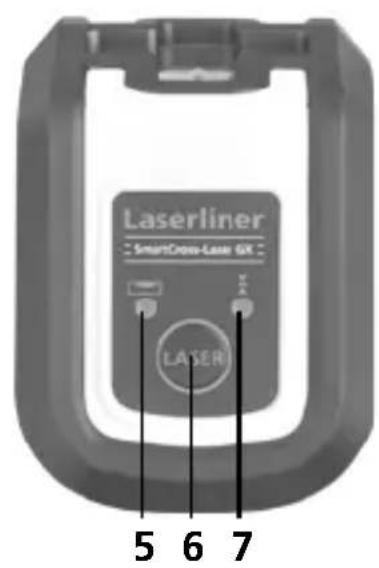

5 LED-nivelleerimine
punane: nivelleerimine väljas
roheline: nivelleerimine sees
6 SISSEVÄLJA-klahv;
Käsivastuvõtumoodus sisse / välja
7 Käsivastuvõtumooduse LED

1 Patareide sisestamine

Avage patareide kast ja asetage patareid (2 x 1,5V LR06 (AA)) sisse nii, nagu sümbolil näidatud. Pöörake sealjuures tähelepanu öigele polaarsusele.

2 Horisontaalne ja vertikaalne nivelleerimine

Vabastage transpordikindlustus, lükake nihklüliti (2) paremale. Ilmub laseririst.

Horisontaalseks ja vertikaalseks nivelleerimiseks peab olema transpordikaitse vabastatud. LED (5) põleb konstantselt roheliselt. Kui seade on väljaspool auto-maatset nivelleerimisvahemikku 4°, siis laserjooned vilguvad. Positsioneerige seade nii, et ta paikneks nivelleerimisvahemiku piires. Laserjooned põlevad taas konstantselt.

3Kaldemoodus

Ärge vabastage transpordikaitset, lükake nihklüliti (2) vasakule. Lülitage laser SISSE/VÄLJA-klahviga sisse. Nüüd saab kaldtasapindu moodustada. Selles mooduses pole võimalik horisontaalselt ega vertikaalselt nivelleerida, sest laserjooned ei joondu enam automaatselt välja. Laserjooned vilguvad roheliselt.

Laserliner

4 Käsivastuvõtumoodus Lisavarustus: töötamine laservastuvõtjaga GRX

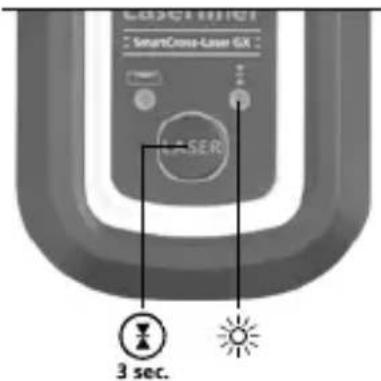

Kasutage nivelleerimiseks suurtel kaugustel või mitte enam nähtavate laserjoonte puhul laservastuvõtjat GRX (lisavarustus). Laservastuvõtjaga töötamiseks lülitage joonlaser pikalt klahvi 6 (Käsivastuvõtumoodus sisse / välja) vajutades käsivastuvõ- tumoodusesse. Nüüd pulseerivad laserjooned kõrge sagedusega ning muutuvad tumedamaks. Laservastuvõtja tuvastab laser-jooni eelmainitud pulseerimise kaudu.

Järgige joonlaseri vastuvõtja kasutusjuhendit.

Kalibreerimise kontrollimiseks valmistumine

Teil on võimalik laseri kalibreerimist kontrollida. Asetage laser kahe, teineteisest vähemalt 5 m kaugusel asuva seina vahele keskele. Lülitage seade sisse: selleks vabastage transpordipolt (LASERKIRTE RIST SISSE LÜLITATUD). Optimaalseks kontrollimiseks kasutage statiivi.

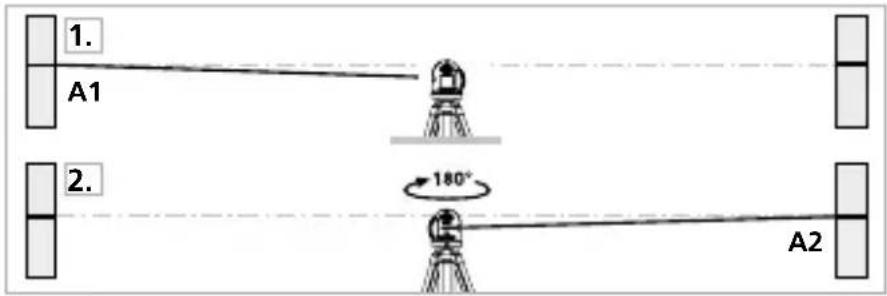

1. Märgistage punkt A1 seinal.

2. Pöörake seadet 180° võrra ja märgistage punkt A2. Punktide A1 ja A2 vahel on nüüd horisontaalne lähteväärtus.

1. A1 2. 180° A2

Kalibreerimise kontrollimine

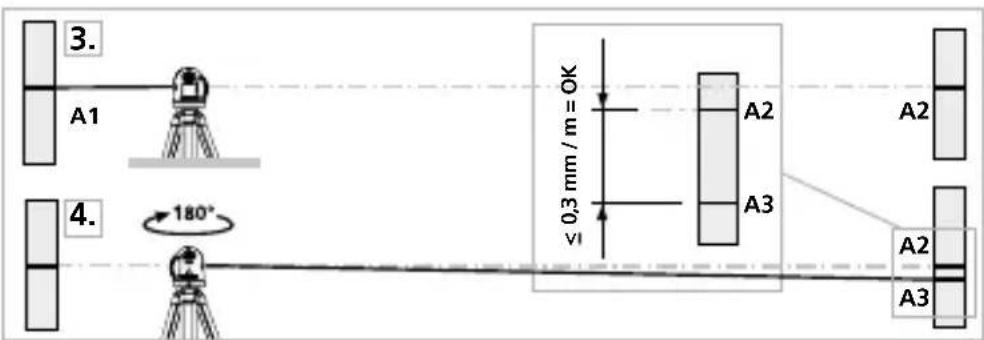

1. Asetage seade seinale võimalikult lähedale punkti A1 märgistatud kõrgusele.
2. Pöörake seadet 180° vörra ja märgistage punkt A3. Vahe punktide A2 ja A3 vahel on tolerants.

3. A1 4. 180° A2 A3 0,3 mm / m = OK A2 A3

!

Kui A2 ja A3 paiknevad rohkem kui 0,3 mm / m teineteisest eemal, siis on vaja häälestada. Võtke ühendust oma edasimüüjaga või pöörduge ettevõtte UMAREX-LASERLINER klienditeenindusosakonna poole.

Vertikaalse kiire kontrollimine

Asetage seade ca 5 m kaugusele seinast. Kinnitage seinale 2,5 m pikkuse nööri otsas olev lood. Lood peab sealjuures vabalt pendeldama. Lülitage seade sisse ja rihtige vertikaalne laserkiir loodi nöörile. Täpsus on lubatud vahemikus, kui erinevus laserkiire ja loodinööri vahel ei ole suurem kui ± 1,5 mm.

Horisontaalse kiire

kontrollimine

Asetage seade ca 5 m kaugusele seinast ja lülitage laserkiirte rist sisse. Märgistage seinal punkt B. Pöörake laserkiirte risti 2,5 m võrra

≤ 1,5 mm = OK B 2,5 m C

paremale ja märgistage punkt C. Kontrollige, kas horisontaalne kiir on punktist C ± 1,5 mm kaugusel (peab samas olema punktiga B ühel kõrgusel). Korrake toimingut vasakule pööramise abil.

!

Kontrollige enne kasutamist, pärast transportimist ja pikaajalist ladustamist regulaarselt kalibratsiooni.

Laserliner

Juhised hoolduse ja hoolitsuse kohta

Puhastage kõik komponendid kergelt niisutatud lapiga ja vältige puhastus-, küürimisvahendite ning lahustite kasutamist. Võtke patareid(d) enne pikemat ladustamist välja. Ladustage seadet puhtas, kuivas kohas.

Kalibreerimine

Mõõteseadet tuleks mõõtmistulemuste täpsuse tagamiseks regulaarselt kalibreerida ja kontrollida. Me soovitame kalibreerida iga ühe kuni kahe aasta tagant. Vajadusel võtke ühendust oma edasimüüjaga või pöörduge ettevõtte UMAREX-LASERLINER klienditeenindusosakonna poole.

Tehnilised andmed
Õigus tehnilisteks muudatusteks reserveeritud. 24W39

Iseloodimisvahemik ± 4°
Täpsus ± 0,3 mm / m
Nivelleerimine automaatne
Nähtavus (tüüpiline)* 40 m
Laserkiire lainepikkus 515 nm
Joonlaseri laseriklass	2 / < 1 mW (EN IEC 60825-1:2014/A11:2021, EN 50689:2021)
Toitepinge 2 x 1,5V LR06 (AA)
Tööiga u 5 tundi
Töötingimused	-10°C ... 50°C, öhuniiskus max 80% rH, mittekondenseeruv, töökõrgus max 4000 m üle NN (normaalnull)
Ladustamistingimused -20°C ... 70°C, öhuniiskus max 85% rH
Mõõtmed (L x K x S) 84 x 76 x 62 mm
Kaal 276 g (koos patareiga)

* max 300 lx juures

ELi ja UK nõuded ja utiliseerimine

Seade täidab kõik nõutavad normid vabaks kaubavahetuseks ELi ja UK piires.

See toode, kaasa arvatud tarvikud ja pakend, on elektriseade, mis tuleb väärtuslike toorainete tagasisaamiseks suunata Euroopa ja UK kasutatud elektri- ja elektroonikaseadmete, akude ja pakendite direktiividele keskkonnasõbralikku taaskasutusse. Elektriseadmed, patareid ja pakend ei kuulu olmeprügi hulka. Tarbijad on kohustatud andma kasutatud patareid ja akud tasuta avalikku kogumiskohta, müügipunkti või tehnilisse klienditeenindusse. Patarei tuleb kaubanduses saadaval olevate tööriistadega seadmest eemaldada ning suunata enne seadme jäätmekäitlusse andmist eraldi kogumisse. Kui teil on patarei eemaldamise kohta küsimusi, siis pöörduge UMAREX-LASERLINERi klienditeeninduse poole. Palun võtke ühendust oma asukohajärgse omavalitsusega, et saada teavet sobivate jäätmejaamade kohta ning järgige vastavaid jäätmekäitlus- ja ohutusjuhiseid kogumispunktides.

Edasised ohutus- ja lisajuhised aadressil:

ELi ja UK nõuded ja utiliseerimine

Seade täidab kõik nõutavad normid vabaks kaubavahetuseks ELi ja UK piires.

Edasised ohutus- ja lisajuhised aadressil:

https://packd.li/II/AMU/in
