KASUTUSJUHEND LaserCube Green Laserliner

Lugege käsitsusjuhend, kaasasolev vihik „Garantii- ja lisajuhised“ ja aktuaalne informatsioon ning juhised käesoleva juhendi lõpus esitatud interneti-lingil täielikult läbi. Järgige neis sisalduvaid juhiseid. Käesolevad dokumentid tuleb hoida alles ja anda toote edasiandmisel kaasa.

Sihtotstarbeline kasutamine

See joonlaser sobib joondamistöödeks põrandal ja seinal. Vertikaal- ja horisontaallibelliga saab seadet välja joondada ka see on kasutatav ka laservesiloodina. Spetsiaaltihvtidega võib kinnitamine toimuda peenkrohvile, tapeetidele, puidule ja vineerpindadele.

Üldised ohutusjuhised

• Kasutage seadet eranditult spetsifikatsioonide piires vastavalt selle kasutusotstarbele.
• Möõteseadmete ja tarvikute puhul pole tegemist lastele mõeldud mänguasjadega. Hoidke lastele kättesaamatult.
• Ümberehitused või muudatused pole seadmel lubatud, seejuures kaotavad luba ning ohutusspetsifikatsioon kehtivuse.
• Ärge laske seadmele mõjuda mehaanilist koormust, ülikõrgeid temperatuure, niiskust ega tugevat vibratsiooni.
• Seadet ei tohi enam kasutada, kui üks või mitu funktsiooni on rivist välja langenud või patarei laetustase on nõrk ning samuti korpuse kahjustuste korral.

Ohutusjuhised

Ümberkäimine klassi 2 laseritega

= 515nm P_ = < 1mW

LASER 2

EN 60825-1:2014/A11:2021

CONSUMER LASER PRODUCT

EN 50689:2021

Tarbijate lasertoode, klass 2

- Vastab EN 60825-1:2014/A11:2021 ja EN 50689:2021; Horisontaalsete/vertikaalsete joondamisjoonte projitseerimine täiskasvanud kasutajate poolt.

= Hoiatusjuhis: Tähelepanu laserkiirgus!

LASER

= Klassi 2 laserkiirgus vastavalt

2

EN 60825-1:2014/A11:2021

= Hoiatusjuhis: Ärge vaadake kiire sisse!

λ

= Laserkiire Iainepikkus

P_max

= Laseri maksimaalse väljundvõimsus

• Tähelepanu: Ärge vaadake otsesesse või peegelduvasse kiirde.
• Ärge suunake laserkiirt inimeste peale.
• Kui klassi 2 laserkiirgus satub silma, siis tuleb silmad teadlikult sulgeda ja pea kohe kiire eest ära liigutada.
• Ärge vaadelge laserkiirt ega reflektsioone kunagi optiliste seadmetega (luup, mikroskoop, pikksilm, ...).
• Ärge kasutage laserit silmade körgusel (1,40 ... 1,90 m).
• Hästi reflekteerivad, peegeldavad või läikivad pinnad tuleb laserseadiste käitamise ajal kinni katta.
• Piirake avalikes liikluspiirkondades kiirte teekonda võimaluse korral tõkete ja seadistavate seintega ning tähistage laseri piirkond hoiatussiltidega.

Ohutusjuhised

Elektromagnetilise kiirgusega ümber käimine

• Möõteseade täidab elektromagnetiline ühilduvuse eeskirju ja piirväärtusi vastavalt EMC direktiivile 2014/30/EL.
• Järgida tuleb kohalikke käituspiiranguid, näiteks haiglates, lennujaamades, tanklates või südamerütmuritega inimeste läheduses. Valitseb ohtliku mõjutamise või häirimise võimalus elektrooniliste seadmete poolt ja kaudu.

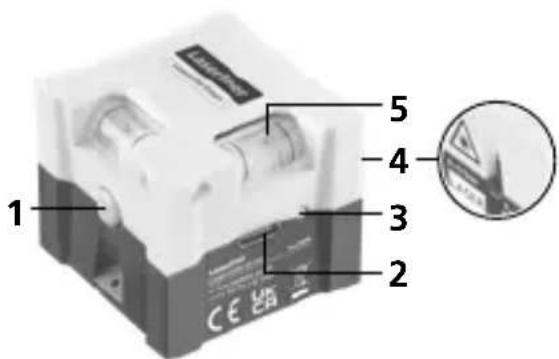

1 2 3 4 5

1 SISSEVÄLJA lüliti
2 Laadimisühendus
3 Aku laetuse näidik
4 Laserkiire aken
5 Libellid

Laserliner

1 Liitiumioonaku käsitsemine

• Akut tohib laadida ainult tarnekomplekti kuuluva USB-laadimiskaabliga kaubanduses saadaval oleva standardse USB-võrguplokiga (5 V / >= 1000 mA). Vale võrguseadme/laadija kasutamisel kaotab garantii kehtivuse.
• Kasutage võrgu-/laadimisseadet ainult suletud ruumis, sellesse ei või sattuda niiskust ega vihma, kuna vastasel korral võib tekkida elektrilöögioht.
• Enne seadme kasutamist laadige seadme aku täielikult täis.
• Ühendage vörgu-/laadimisseade vooluvörguga ja seadme akupaki ühenduspesaga.
• Seadme laadimise ajal põleb LED punaselt. Laadimistoiming on lõppenud, kui LED põleb roheliselt.
• Kui aku laetustase on väga madal, vilgub laserjoon enne seadme väljalülitumist 30 sekundit.

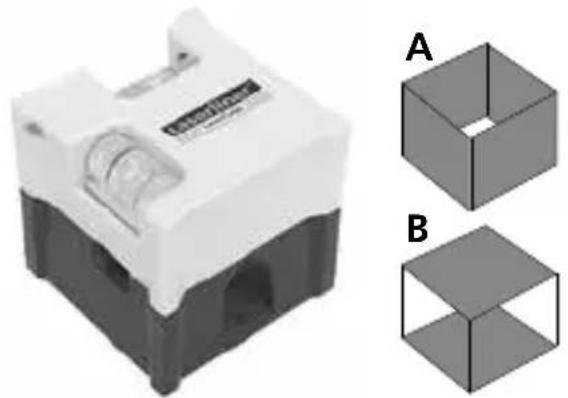

2 Rakendused põrandal

Pange seade põrandale ja lülitage sisse.

!

Libellid on häälestatud ainult nelja toetuspinna A suhtes (vt joonist). Pindadele B toetamise korral ei saa seadet vesiloodina kasutada.

3 Rakendused seminal

Pange seade horisontaalseks ja vertikaalseks nivelleerimiseks seinale. Seejärel joondage seade libellide abil välja.

4 Kinnitamine seina külge

1. Pange seade vastu seina.
2. Pistke spetsiaaltihvtid läbi ettenähtud avade.

Tehnilised andmed
Õigus tehnilisteks muudatusteks reserveeritud. 25W39

Täpsus ± 1 mm / m
Nähtavus (tüüpiline)* 10 m
Laserkiire lainepikkus 515 nm
Joonlaseri laseriklass	2 / < 1 mW (EN 60825-1:2014/A11:2021, EN 50689:2021)
Toitepinge Li-ioon akupakk	3.7V / 0,7Ah
Ühendused	USB tüüp C
Tööiga u 7 tundi
Töötingimused	0°C ... 40°C, öhuniiskus max 80% rH, mittekondenseeruv, töökõrgus max 4000 m üle NN (normaalnull)
Ladustamistingimused -10°C	... 70°C, öhuniiskus max 85% rH
Mõõtmed (L x K x S) 44 x 37,5 x 44 mm
Kaal54 g (koos akudega)

* max 300 lx juures

ELi ja UK nõuded ja utiliseerimine

Seade täidab kõik nõutavad normid vabaks kaubavahetuseks ELi ja UK piires.

See toode, kaasa arvatud tarvikud ja pakend, on elektriseade, mis tuleb väärtuslike toorainete tagasisaamiseks suunata Euroopa ja UK kasutatud elektri- ja elektroonikaseadmete, akude ja pakendite direktiividele keskkonnasõbralikku taaskasutusse. Elektriseadmed, patareid ja pakend ei kuulu olmeprügi hulka. Tarbijad on kohustatud andma kasutatud patareid ja akud tasuta avalikku kogumiskohta, müügipunkti või tehnilisse klienditeenindusse. Aku tuleb kaubanduses saadaval olevate tööriistadega seadmest eemaldada ning suunata enne seadme jäätmekäitlusse tagasi andmist eraldi kogumisse. Kui teil on patarei eemaldamise kohta küsimusi, siis pöörduge UMAREX-LASERLINERi klienditeeninduse poole. Palun võtke ühendust oma asukohajärgse omavalitsusega, et saada teavet sobivate jäätmejaamade kohta ning järgige vastavaid jäätmekäitlus- ja ohutusjuhiseid kogumispunktides.
