KULLANIM KILAVUZU LaserCube Green Laserliner

Kullanım kılavuzunu, ekinde bulunan ,Garanti ve Ek Uyarılar' defterini ve de bu kılavuzun sonunda bulunan İnternet link'i ile ulaşacağını aktüel bilgiler ve uyarıları eksiksiz okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belgelerin ürünün muhafaza edilmesi ve başkalarına verilmesi durumunda beraberinde verilmesi gerekmektedir.

Amacına uygun kullanım

Bu çizgili lazer zemin ve duvardaki hizalama çalışmaları için uygundur. Dikey ve yatay düzec ile cihazın hizalaması yapılabilir ve lazerli su terazisi olarak da kullanılabilir. Özel civilerle ince siva, duvar kağıdı, ahşap ve kaplamalı yüzeyler üzerine tutturulabilir.

Genel güvenlik bilgileri

• Cihazı sadece kullanım amacına uygun şekilde teknik özellikleri dahilinde kullanınız.
• Ölçüm cihazları ve aksesuarları çocuk oyuncakları değildir. Çocukların erişiminden uzak bir yerde saklayınız.
• Cihaz üzerinde değişiklikler veya yapısal değiştirmeler yasaktır. Bu durumda cihazın onay belgesi ve güvenlik spesifikasyonu geçerliliğini kaybetmektedir.
• Cihazı mekanik yüklere, aşırı sıcaklıklara, neme veya şiddetli titreşimlere maruz bırakmayınız.
• Cihaz, işlevlerinden biri veya birden fazlası bozulduğunda veya pilin şarji azaldığında ve de kasası hasar gördüğünde kullanılmamalıdır.

Emniyet Direktifleri

Sınıf 2'ye ait lazerlerin kullanımı

$$ \lambda = 5 1 5 \mathrm{nm} \quad P _ {\max} = < 1 \mathrm{mW} $$

EN 60825-1:2014/A11:2021

CONSUMER LASER PRODUCT

EN 50689:2021

Tüketici tipi lazer ürünü, Sınıf 2

- EN 60825-1:2014/A11:2021 ve EN 50689:2021 standartlarına uygundur; yatay/dikey hizalama çizgilerinin yansıtılması için yetişkin kullanıcılar tarafından kullanılmak üzere tasarlanmıştır.

= Uyarı: Lazer ışını çıkışına dikkat ediniz!

LASER = EN 60825-1:2014/A11:2021 standardina

2

göre Sınıf 2 lazer işını çıkışı

= Uyarı: Doğrudan ışına bakmayınız!

λ

= Lazer dalga boyu

P_max = Lazer maksimum çıkış gücü

• Dikkat: Lazer ışınına veya yansıyan ışına direkt olarak bakmayınız.
  – Lazer işinini insanların üstüne doğrultmayınız.
• 2 sınıfı lazer işını göze vurduğunda gözlerin bilinçli olarak kapatılması ve başın derhal ışından dışarı çevrilmesi gerekmektedir.
• Lazer ışınlarına veya yansımalarına (/refleksiyonlarına) asla optik cihazlar (büyüteç, mikroskop, dürbün, ...) aracılığıyla bakmayınız.
  – Lazeri göz hizasında kullanmayınız (1,40 ... 1,90 m).
  – İyi yansıma yapan, aksettiren veya parlayan alanları lazer cihazlarını çalıştırırken örtmelisiniz.
• Umumi trafik alanlarında işin gidişatını mümkün olduğunca engeller ve bölmeler ile sınırlandırarak lazer alanını ikaz tabelaları ile işaretleyin.

Emniyet Direktifleri

Elektromanyetik ışınlar ile muamele

• Ölçüm cihazı, 2014/30/AB sayılı Elektro Manyetik Uyumluluk Yönetmeliğinde (EMV) belirtilen, elektromanyetik uyumluluğa dair kurallara ve sınır değerlerine uygundur.
• Mekansal kullanım kısıtlamalarının, örn. hastanelerde, uçaklarda, benzin istasyonlarında veya kalp pili taşıyan insanlırın yakınında, dikkate alınması gerekmektedir. Elektronik cihazların ve elektronik cihazlardan dolayı bunların tehlikeli boyutta etkilenmeleri veya arızalanmaları mümkündür.

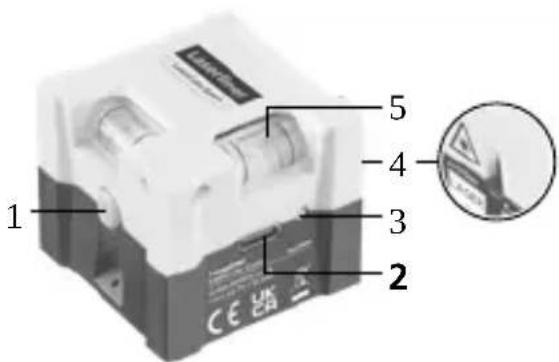

1 2 3 4 5

1 AÇMA/KAPAMA düğmesi
2 USB-C şarj giriş yeri
3 Şarj durumu göstergesi
4 Lazer işini çıkış boşluğu
5 Tesviye ruhlari

Laserliner

1 Lityum-iyon batarya kullanımı

• Akü sadece yanında bulunan USB şarj kablosuyla piyasada bulunan olağan bir USB güç kaynağı (5V / >= 1000mA) ile şarj ettirilebilir. Yanlış bir şebeke / şarj cihazı kullanıldığında garanti hakkı kaybedilir.
• Ağ / Şarj cihazını sadece kapalı alanlarda kullanın, neme ve yağmura maruz bırakmayın. Aksi takdirde elektrik çarpması tehlikesi vardır.
• Cihazı kullanmadan önce cihazın aküsünü tamamen şarj edin.
• Elektrik / Şarj cihazını elektrik prizi ve cihazın batarya yuvası bağlantı soketine bağlayın.
• Cihaz şarj olurken göstergenin LED'i kırmızı renkte yanar. Şarj işlemi tamamlandığında LED yeşil renkte yanar.
• Akü şarj durumu çok düşükse, cihazın kapanmasından önce lazer çizgisi 30 saniye süreyle yanıp sönmektedir.

2 Zeminlerde kullanımlar

Cihazı yere koyup çalıştırınız.

Tesviye ruhları dört oturma yüzeylerine göre A (şekillere bkz) ayarlıdırlar. B yüzeylerine oturtulduğunda cihaz su terazisi olarak kullanılamaz.

3 Duvarlarda kullanımlar

Yatay ve düşey düzleme için cihazı duvara yerleştiriniz. Sonrasında cihazı ibreler ile ayarlayınız.

4 Duvara sabitleme

1. Cihazı duvar üstüne yerleştiriniz.
2. Özel çivileri öngörülen deliklerden geçiriniz.

Teknik özellikler Teknik değişiklik yapma hakkı saklıdır. 25W39

Hassasiyet ± 1 mm / m
Görülebilirlik (tipik)* 10 m
Lazer dalga boyu 515 nm
Lazer sınıfı	2 / < 1 mW (EN 60825-1:2014/A11:2021, EN 50689:2021)
Bağlantılar USB Tip C
Güç beslemesi Lityum-İyon pil takımı 3.7V / 0,7Ah
Kullanım süresi yak. 7 saat
Çalıştırma şartları	0°C ... 40°C, hava nemi maks. 80% rH, yoğuşmasız, çalışma yükseklik maks. 4000 m normal sıfır üzeri
Saklama koşulları	-10°C ... 70°C, hava nemi maks. 85% rH
Ebatlar (G x Y x D) 44 x 37,5 x 44 mm
Ağırlığı 54 g (aküler dahil)

* maks. 300 lüks değerinde

AB ve UK Düzenlemeleri ve Atık Arıtma

Bu cihaz, AB ve UK dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir.

Bu ürün, ekipmanları ve ambalajı da dahil, değerli hammaddelerin geri kazanılması için atık elektrikli ve elektronik ekipmanlar, piller ve ambalajlarla ilgili Avrupa ve BK yönetmeliklerine uygun olarak çevreye zarar vermeyecek şekilde geri dönüştürülmesi gereken elektrikli bir cihazdır. Elektronik cihazlar, piller ve ambalaj evsel atık mahiyetinde değildir. Tüketiciler kullanılmış pilleri ve aküleri resmi atık biriktirme merkezine, satış yerine veya teknik müşteri servisine ücretsiz olarak geri vermekle yasal olarak yükümlüdürler. Cihaz bertaraf edilmeden akü normal takımlarla tahrip edilmeden cihazdan çıkartılmalı ve ayrı olarak atık biriktirme merkezine verilmelidir. Pilin çıkartılmasıyla ilgili sorularınız varsa lütfen UMAREX-LASERLINER servis bölümüne başvurunuz. Lütfen belediyenizden ilgili atık bertaraf kurumları hakkında bilgi alınız ve atık toplama yerlerinin ilgili bertaraf ve emniyet uyarılarını dikkate alınız.

Diğer emniyet uyarıları ve ek direktifler için:
