ПОСІБНИК КОРИСТУВАЧА LaserCube Green Laserliner

Уважно прочитайте інструкцію з експлуатації та брошуру «Інформація про гарантії та додаткові відомості», яка додається, та ознайомтесь з актуальними даними та рекомендаціями за посиланням в кінці цієї інструкції. Дотримуйтесь настанов, що в них містяться. Ці документи слід зберегти та передати разом з виробом наступному користувачеві.

Використання за призначенням

Цей лінійний лазер придатний для нівелювання підлоги і стін. За допомогою вертикального і горизонтального нівеліра можна виставити прилад і використовувати його як лазерний рівень. Пристрій можна кріпити спеціальними штифтами на чистовій штукатурці, шпалерах, деревині й поверхням, облицьованих шпоном.

Загальні вказівки по безпеці

– Використовуйте прилад виключно за призначеннями в межах заявлених технічних характеристик.
– Вимірювальні прилади і приладдя до них — не дитяча іграшка. Зберігати у недосяжному для дітей місці.
– Переробки та зміни конструкції приладу не дозволяються, інакше анулюються допуск до експлуатації та свідоцтво про безпечність.
– Не наражайте прилад на механічне навантаження, екстремальну температуру, вологість або сильні вібрації.
– Забороняється експлуатація приладу у разу відмови однієї чи кількох функцій або при низькому рівні заряду акумулятора, а також пошкодженні корпусу.

Вказівки з техніки безпеки

Поводження з лазерами класу 2

$$ \lambda = 5 1 5 \mathrm{nm} \quad P _ {\max} = < 1 \mathrm{mW} $$

LASER 2

EN 60825-1:2014/A11:2021

CONSUMER LASER PRODUCT

EN 50689:2021

Побутовий лазерний прилад, клас 2

– Відповідає стандартам EN 60825-1:2014/A11:2021 та EN 50689:2021; Для проектування горизонтальних/вертикальних ліній вирівнювання дорослими користувачами.

= Попередження: Увага, лазерне випромінювання!

LASER

= Лазерне випромінювання класу 2 відповідно до EN 60825-1:2014/A11:2021

= Попередження: Не дивитися на джерело випромінювання!

λ

= Довжина хвилі лазера

Pmax

= Максимальна вихідна потужність лазера

– Увага: Не дивитися на прямий чи відбитий промінь.
– Не наводити лазерний промінь на людей.
– Якщо лазерне випромінювання класу 2 потрапить в око, щільно закрити очі та негайно відвести голову від променя.
– Забороняється дивитися на лазерний промінь або його дзеркальне відображення через будь-які оптичні прилади (лупу, мікроскоп, бінокль тощо).
– Під час використання приладу лазерній промінь не повинен знаходитися на рівні очей (1,40 - 1,90 м).
– Поверхні, які добре відбивають світло, дзеркальні або блискучі поверхні повинні затулятися під час експлуатації лазерних пристроїв.
– Під час проведення робіт поблизу автомобільних доріг загального користування на шляху проходження лазерного променя бажано встановити огорожі та переносні щити, а зону дії лазерного променя позначити попереджувальними знаками.

Вказівки з техніки безпеки

Поводження з джерелами електромагнітного випромінювання

– Вимірювальний прилад відповідає вимогам і обмеженням щодо електромагнітної сумісності згідно директиви ЄС 2014/30/EU.
– Необхідно дотримуватися локальних експлуатаційних обмежень, наприклад, в лікарнях, літаках, на заправних станціях або поруч з людьми з електрокардіостимулятором. Існує можливість негативного впливу або порушення роботи електронних пристроїв / через електронні пристрої.

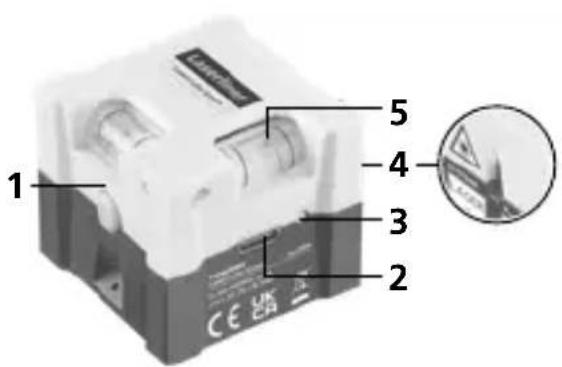

1 2 3 4 5

1 Кнопка ввімкнення/ вимкненняг
2 Підключення для зарядки
3 Індикація рівня заряду
4 Отвір для виходу лазерного
5 Нівелювання

Laserliner

1 Поводження з літій-іонним акумулятором

– Акумулятор можна заряджати лише за допомогою зарядного кабелю USB, що входить до комплекту поставки, з використанням стандартного блоку живлення USB (5 В / >= 1000 мА). Використання інших пристроїв призведе до анулювання гарантії.

– Пристрій, який має опції живлення від мережі або акумуляторних батарей, призначено для використання у приміщенні за умови відсутності вологи або дощу, інакше виникає ризик ураження електричним струмом.

– Перед використанням пристрою необхідно повністю зарядити акумулятор.

– Штекер мережевого адаптера або зарядного пристрою вставити в роз'єм, який знаходиться в акумуляторному відсіку приладу, та підключити до електромережі.

- Коли пристрій заряджається, світлодіод світиться червоним світлом. Якщо процес зарядки завершений, світлодіод світиться зеленим світлом.

– При низькому рівні заряду акумулятора лазерна лінія блимає на протязі 30 секунд, потім прилад вимикається.

2 Застосування на підлозі

Поставте пристрій на підлогу та увімкніть його.

Нівеліри відрегульовані тільки на чотирьох опорних поверхнях А (див. малюнок). У разі встановлення на поверхню В пристрій не можна буде використовувати як ватерпас.

Застосування на стіні

Для вирівнювання горизонтальних та вертикальних ліній установіть пристрій на стіну. Відрегулюйте пристрій за допомогою нівелірів.

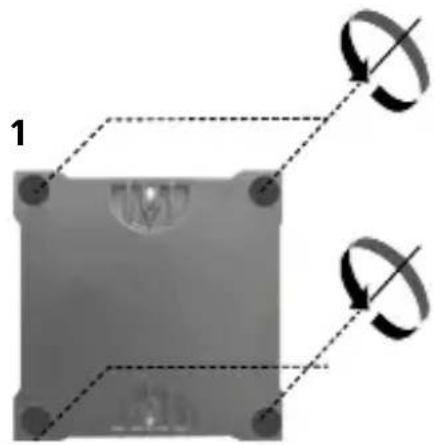

4 Кріплення на стіні

1. Прикласти прилад до стіни.
2. Вставити крізь передбачені отвори спеціальні штифти.

Демонтаж акумулятора

Технічні дані Право на технічні зміни збережене. 25W39

Точність ± 1 мм / м
Видимість (типово)* 10 м
Довжина хвиль лазера 515 нм
Клас лазера	2 / < 1 мВт (EN 60825-1:2014/A11:2021, EN 50689:2021)
Роз'єми USB тип С
Живлення	Літій-іонний акумуляторний блок3,7 В / 0,7 Аг
Термін експлуатації близько 7 годин
Режим роботи	0°C ... 40°C, вологість повітря max. 80% rН, без конденсації, робоча висота max. 4000 м над рівнем моря (нормальний нуль)
Умови зберігання	-10°C ... 70°C, вологість повітря max. 85% rН
Габаритні розміри(Ш x В x Г)	44 x 37,5 x 44 мм
Маса 54 г (включно з акумуляторами)

* при max. 300 лк

Приписи ЄС та Великобританії та утилізація

Цей пристрій відповідає всім необхідним нормам, які регламентують вільний товарообіг на території ЄС та Великої Британії.

Цей виріб, включаючи комплектуючі та упаковку, є електричним пристроєм, який згідно з директивами ЄС та Великобританії про старі електричні та електронні пристрої, елементи живлення, акумулятори та пакувальні матеріали повинен бути передано на утилізацію екологічно безпечним способом з метою отримання цінної сировини. Електроприлади, батарейки і упаковку не можна утилізувати разом з побутовим сміттям. Закон зобов'язує споживачів безкоштовно здавати використані елементи живлення та акумуляторні батареї в громадські пункти збору, торгові точки або службу технічної підтримки. Акумулятор необхідно вийняти з приладу, не руйнуючи його, за допомогою стандартних інструментів і відправити в окремий пункт збору, перш ніж повернути прилад для утилізації. Якщо у вас виникли питання щодо виймання елемента живлення, зверніться до служби підтримки UMAREX-LASERLINER. Щоб отримати інформацію про відповідні пункти утилізації, звертайтеся до свого муніципалітету і дотримуйтесь відповідних інструкцій з утилізації та техніки безпеки в пунктах збору відходів.

Детальні вказівки щодо безпеки й додаткова інформація на сайті: https://packd.li/ll/aot/in

!
