GEBRUIKSAANWIJZING LaserCube Green Laserliner

Lees de handleiding, de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Deze documenten moeten worden bewaard. Geef ze mee als u het product aan derden doorgeeft.

Doelmatig gebruik

Deze lijnlaser is geschikt voor uitlijnwerkzaamheden op de vloer en aan de wand. Het toestel kan via de verticale en de horizontale libel uitgelijnd en tevens als laserwaterpas gebruikt worden. Met de speciale pennen kan het toestel op fijn pleisterwerk, behang, hout en gefineerde oppervlakken worden bevestigd.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te vervallen.
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen, als de batterijlading zwak is of als de behuizing beschadigd is.

Veiligheidsinstructies

Omgang met lasers van klasse 2

$$ \lambda = 5 1 5 \mathrm{nm} \quad P _ {\max} = < 1 \mathrm{mW} $$

EN 60825-1:2014/A11:2021

CONSUMER LASER PRODUCT

EN 50689:2021

Verbruiker laserproduct, klasse 2

- Conform EN 60825-1:2014/A11:2021 en EN 50689:2021; voor het projecteren van horizontale/verticale uitlijningslijnen door volwassen gebruikers.

= Waarschuwing: Opgelet laserstraling!

LASER = Laserstraling van de klasse 2 overeenkomstig

2

EN 60825-1:2014/A11:2021

= Waarschuwing: Niet in de straal kijken!

λ

= Lasergolflengte

P_max = Laser max. uitgangsvermogen

• Opgelet: Kijk nooit in de directe of reflecterende straal.
  – Richt de laserstraal niet op personen.
• Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.
• Bekijk de laserstraal of de reflecties nooit met behulp van optische apparaten (loep, microscoop, verrekijker, ...).
• Gebruik de laser niet op ooghoogte (1,40...1,90 m).
• Goed reflecterende, spiegelende of glanzende oppervlakken moeten tijdens het gebruik van laserinrichtingen worden afgedekt.
• In openbare verkeersbereiken moet de lichtbaan zo goed mogelijk door afbakeningen en scheidingswanden beperkt en het laserbereik door middel van waarschuwingsborden gekenmerkt worden.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

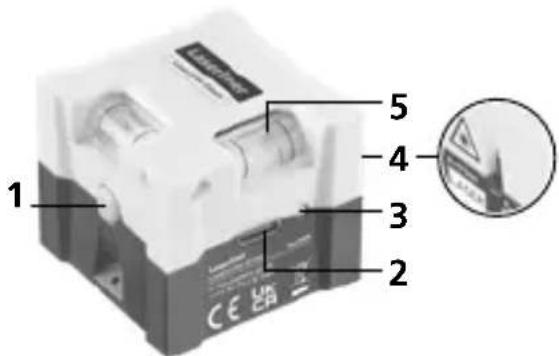

1 2 3 4 5

1 AAN- / UIT-schakelaar
2 Oplaadpoort USB-C
3 Weergave laadtoestand
4 Laseruitlaat
5 Libellen

Laserliner

1 Gebruik van de lithium-ionen-accu

• De accu mag alleen worden opgeladen met de meegeleverde USB-laadkabel op een in de handel verkrijgbare standaard USB-netadapter (5V/>=1000mA). Als u een verkeerd(e) netadapter/laadtoestel gebruikt, komt de garantie te vervallen.
• De netadapter/het laadtoestel mag alleen in gesloten ruimten gebruikt en niet aan vocht of regen blootgesteld worden omdat anders gevaar voor elektrische schokken bestaat.
• Laad de accu vóór het gebruik van het apparaat compleet op.
• Sluit de netadapter/het laadtoestel aan op het stroomnet en de aansluitbus van het apparaat
• Terwijl het apparaat geladen wordt, brandt de led rood. Het laadproces is afgesloten, zodra de led groen brandt.
• Als het laadtoestand van de accu erg laag is, dan knippert de laserlijn gedurende 30 seconden alvorens het apparaat uitschakelt.

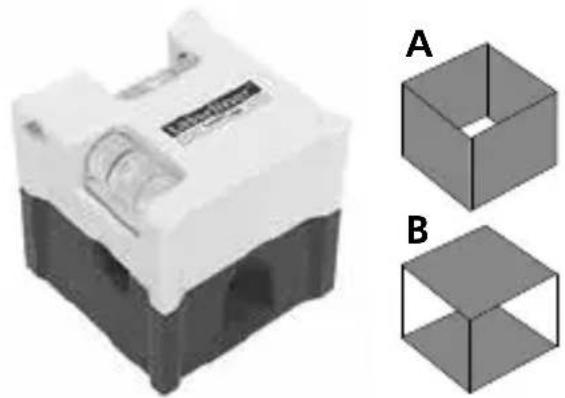

2 Toepassingen op de vloer

Plaats het apparaat op de grond en schakel het in.

!

De libellen zijn alleen afgesteld op de vier steunvlakken A (zie af-beelding). Als het apparaat op de vlakken B steunt, kan het niet worden gebruikt als waterpas.

3 Toepassingen op de wand

Plaats het apparaat op de wand voor de horizontale en verticale nivellering. Lijn het apparaat vervolgens uit met de libellen.

4 Bevestiging op de wand

1. Apparaat op de muur plaatsen.
2. Steek de speciale pennen door de dienovereenkomstige gaten.

Technische gegevens Technische veranderingen voorbehouden 25W39

Nauwkeurigheid ± 1 mm / m
Zichtbaarheid (karakteristiek)*	10 m
Lasergolflengte 515 nm
Laserklasse	2 / < 1 mW (EN 60825-1:2014/A11:2021, EN 50689:2021)
Aansluitingen USB type C
Stroomvoorziejning Li-Ion-	accupack 3,7V / 0,7Ah
Gebruiksduur ca. 7 uur
Werkomstandigheden	0°C ... 40°C, luchtvochtigheid max. 80% rH, niet-condenserend, werkhoogte max. 4000 m boven NAP (Nie- uw Amsterdams Peil)
Opslagvoorwaarden	-10°C ... 70°C, luchtvochtigheid max. 85% rH
Afmetingen (B x H x D) 44	x 37,5 x 44 mm
Gewicht 54 g (incl. accu's)

* bij max. 300 lux

EU- en UK-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU en met het UK. Dit product, inclusief toebehoren en verpakking, is een elektrisch apparaat dat op een milieuvriendelijke manier moet worden gere-cycled in overeenstemming met de Europese en Britse richtlijnen betreffende afgedankte elektrische en elektronische apparatuur, batterijen en verpakkingen, om waardevolle grondstoffen terug te winnen. Consumenten zijn wettelijk verplicht om gebruikte batterijen en oplaadbare batterijen gratis in te leveren bij een openbaar inzamelpunt, bij een verkooppunt of bij de techni-sche klantenservice. De oplaadbare batterij moet met een in de handel verkrijgbaar gereedschap uit het apparaat worden verwijderd zonder deze te vernietigen, en apart worden ingezameld voordat het apparaat voor verwijdering wordt geretourneerd. Als je vragen hebt over het verwijderen van de batterij, neem dan contact op met de serviceafdeling van UMAREX-LASERLINER. Informeer bij uw gemeente naar dienovereen-komstige inzamelpunten en neem de van toepassing zijnde afvoer- en veiligheidsinstructies op de inzamelpunten in acht. Verdere veiligheids- en aanvullende instructies onder:
