GEBRUIKSAANWIJZING SmartCross-Laser X Laserliner

Lees de handleiding, de bijgevoegde brochure ,Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Deze documenten moeten worden bewaard. Geef ze mee als u het product aan derden doorgeeft.

Doelmatig gebruik

Deze kruislijnlaser projecteert een laserkruis en is bedoeld voor het uitlijnen van horizontalen, verticalen en hellingen. Door optische signalen wordt aangegeven, wanneer het apparaat zich buiten het nivelleerbereik bevindt. Het product beschikt over een geïntegreerde handontvangermodus en een 1/4"-statiefaansluiting.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te vervallen.
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen, als de batterijlading zwak is of als de behuizing beschadigd is.

Veiligheidsinstructies

Omgang met lasers van klasse 2

Laserstraling! Niet in de straal kijken! Laser klasse 2 < 1 mW · 635 nm

IEC 60825-1:2014, EN 60825-1:2014/A11:2021

EN 50689:2021

• Opgelet: Kijk nooit in de directe of reflecterende straal.
  – Richt de laserstraal niet op personen.
• Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.
• Bekijk de laserstraal of de reflecties nooit met behulp van optische apparaten (loep, microcoop, verrekijker, ...).
• Gebruik de laser niet op ooghoogte (1,40...1,90 m).
• Goed reflecterende, spiegelende of glanzende oppervlakken moeten tijdens het gebruik van laserinrichtingen worden afgedekt.
• In openbare verkeersbereiken moet de lichtbaan zo goed mogelijk door afbakeningen en scheidingswanden beperkt en het laserbereik door middel van waarschuwingsborden gekenmerkt worden.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

Schakel vóór het transport altijd alle lasers uit, zet de pendel vast en de schuifschakelaar (2) naar links.

Bijzondere producteigenschappen

Automatische uitlijning van het apparaat door middel van een magnetisch gedempt pendelsysteem. Het apparaat wordt in de uitgangspositie gebracht en lijnt zelfstandig uit.

Transport LOCK: Het apparaat wordt bij het transport beschermd d.m.v. een pendelvergrendeling.

Met de RX-READY-technologie kunnen lijnlasers ook bij ongunstige lichtomstandigheden worden gebruikt. De laserlijnen pulseren dan met een hoge frequentie en worden door speciale laserontvangers op grote afstanden geregistreerd.

Laserliner

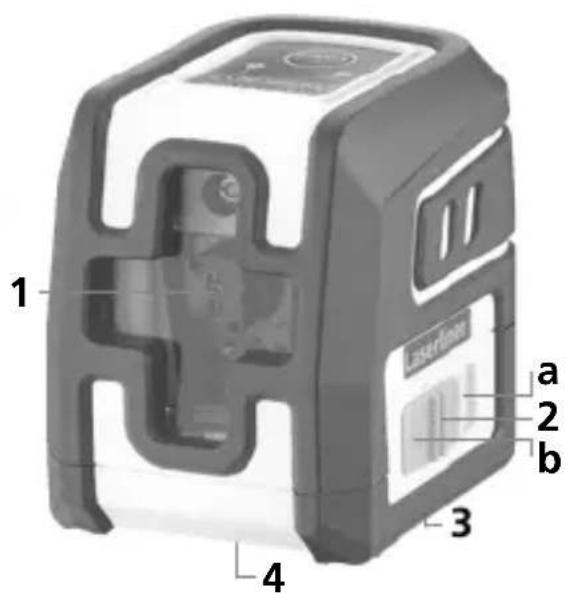

1 a 2 b 3 4

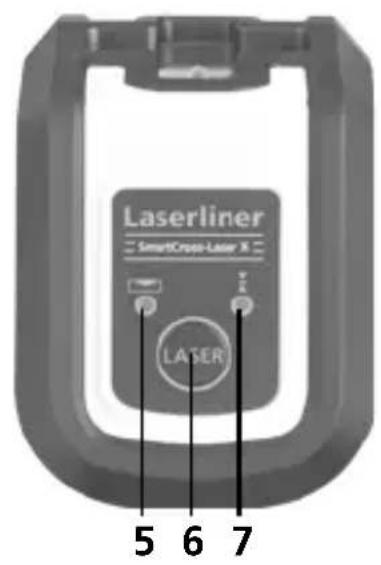

Laserliner SmartCross-Laser X LASER 5 6 7

1 Laseruitlaat
2 Schuifschakelaar
a AAN
b UIT / transportbeveiliging / neigingsmodus
3 Batterijvakje (onderzijde)
4 1/4"-schroefdraad (onderzijde)
5 Led-nivellering
rood: nivellering uit
groen: nivellering aan
6 AAN/UIT-toets
Handontvangermodus aan / uit
7 LED handontvangermodus

1 Batterij plaatsen

Open het batterijvakje en plaats de batterijen (2 x 1,5V LR06 (AA)) overeenkomstig de installatiesymbolen. Let daarbij op de juiste polariteit.

2 Horizontaal en verticaal nivelleren

Deactiveer de transportbeveiliging en zet de schuifschakelaar (2) naar rechts. Het laserkruis verschijnt.

Voor de horizontale en verticale nivellering moet de transportbeveiliging gedeactiveerd zijn. De led (5) brandt constant groen. Zodra het apparaat zich buiten het automatische nivelleerbereik van 4° bevindt, knipperen de laserlijnen. Positioneer het apparaat zodanig dat het zich binnen het nivelleerbereik bevindt. De laserlijnen branden weer constant.

BNeigingsmodus

Deactiveer de transportbeveiliging niet en zet de schuifschakelaar (2) naar links. Nu kunnen schuine vlakken worden aangelegd. In deze modus kunt u niet horizontaal resp. verticaal nivelleren omdat de laserlijnen niet meer automatisch uitlijnen. De laserlijnen knipperen rood.

Laserliner

4 Handontvangermodus

Optioneel: Werken met de laserontvanger RX

Gebruik een laserontvanger RX (optioneel) voor het nivelleren op grote afstanden of in geval van niet meer zichtbare laserlijnen.

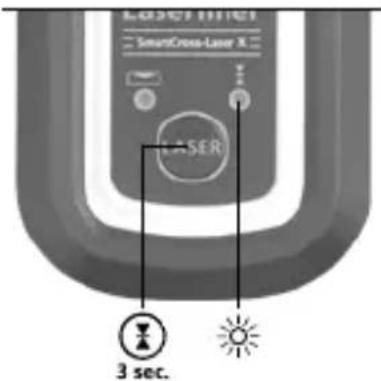

Schakel de lijnlaser voor werkzaamheden met de laserontvanger in de handontvangermodus door lang op de toets 6 te drukken. Nu pulseren de laserlijnen met een hoge frequentie en de laserlijnen worden donkerder. De laserontvanger kan de laserlijnen dankzij het pulseren registreren.

MOSCRILLIET SmartCross-Laser X Laser 3 sec.

Neem de gebruiksaanwijzing van de laserontvanger voor lijnlasers in acht.

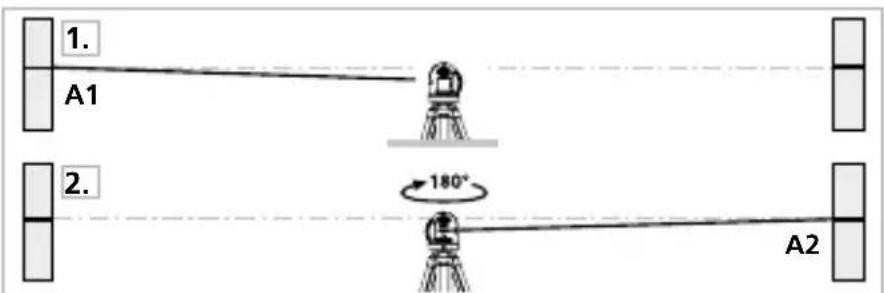

Kalibratiecontrole voorbereiden

U kunt de kalibratie van de laser controleren. Plaats het toestel in het midden tussen twee muren die minstens 5 meter van elkaar verwijderd zijn (LASERKRUIS AAN). Voor een optimale controle een statief gebruiken.

1. Markeer punt A1 op de wand.
2. Draai het toestel 180° om en markeer het punt A2. Tussen A1 en A2 hebt u nu een horizontale referentie.

1. A1 2. 180° A2

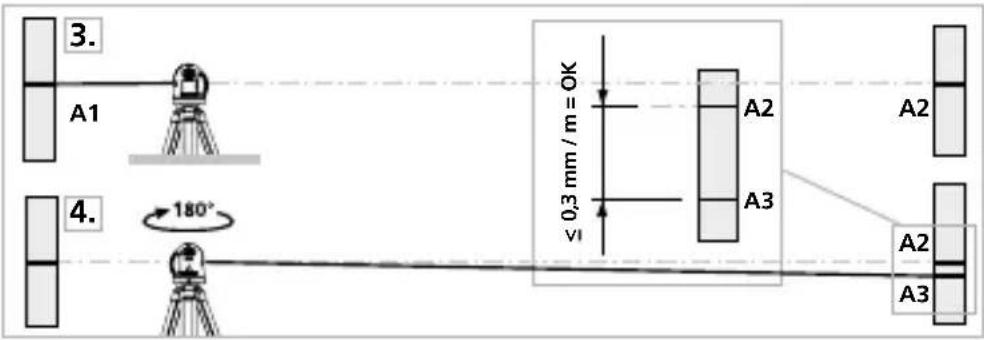

Kalibratie controleren

1. Plaats het toestel zo dicht mogelijk tegen de wand ter hoogte van punt A1.
2. Draai het toestel vervolgens 180° en markeer punt A3. Het verschil tussen A2 en A3 moet binnen de tolerantie van de nauwkeurigheid liggen.

3. A1 4. 180° A2 A3 A2 A3

Wanneer het verschil tussen punt A2 en A3 groter is dan de aangegeven tolerantie, nl. 0,3 mm / m, is een kalibratie nodig. Neem hiervoor contact op met uw vakhandelaar of met de serviceafdeling van UMAREX-LASERLINER.

Controleren van de verticale lijn

Apparaat op ca. 5 meter van de wand opstellen, aan de wand een lood met ongeveer 2,5 meter draad bevestigen, de draad moet vrij kunnen pendelen, apparaat instellen in de verticale positie en wanneer u de draad nadert, mag het verschil niet meer zijn dan ± 1,5 mm. In dat geval blijft u binnen de gestelde tolerantie.

Controleren van de horizontale lijn

Apparaat op ca. 5 meter van de wand opstellen, en het laserkruis instellen, punt B

<1,5 mm = OK B 2,5 m C

aan de wand markeren, laserkruis ca. 2,5 meter naar rechts draaien en punt C markeren. Controleer nu of de waterpaslijn van punt C op gelijke hoogte ligt met punt B - met een tolerantie van max. ± 1,5 mm. Dezelfde controle kunt u tevens naar links uitvoeren.

Controleer regelmatig de kalibratie voordat u de laser gebruikt, ook na transport en wanneer de laser langere tijd is opgeborgen geweest.

Laserliner

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Kalibratie

Het meettoestel dient regelmatig gekalibreerd en gecontroleerd te worden om de nauwkeurigheid en de functie te waarbor-gen. Wij adviseren, het toestel om de 1 - 2 jaar te kalibreren. Neem hiervoor zo nodig contact op met uw handelaar of de serviceafdeling van UMAREX-LASERLINER.

Technische gegevens
Technische veranderingen voorbehouden. 24W39

Zelfnivelleerbereik ± 4°
Nauwkeurigheid ± 0,3 mm	/ m
Nivellering automatisch
Zichtbaarheid (karakteristiek)*	10 m
Lasergolflengte 635 nm
Laserklasse	2 / < 1 mW (EN IEC 60825-1:2014/A11:2021, EN 50689:2021)
Stroomvoorziejning 2 x 1,5	V LR06 (AA)
Gebruiksduur ca. 15 uur
Werkomstandigheden	-10°C ... 50°C, luchtvochtigheid max. 80% rH, niet-condenserend, werkhoogte max. 4000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden	-20°C ... 70°C, luchtvochtigheid max. 85% rH
Afmetingen (B x H x D) 84	x 76 x 62 mm
Gewicht 276 g (incl. batterijen)

* bij max. 300 lux

EU- en UK-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU en met het UK.

Dit product, inclusief toebehoren en verpakking, is een elektrisch apparaat dat op een milieuvriendelijke manier moet worden gerecycled in overeenstemming met de Europese en Britse richtlijnen betreffende afgedankte elektrische en elektronische apparatuur, batterijen en verpakkingen, om waardevolle grondstoffen terug te winnen. Consumenten zijn wettelijk verplicht om gebruikte batterijen en oplaadbare batterijen gratis in te leveren bij een openbaar inzamelpunt, bij een verkooppunt of bij de technische klantenservice. De batterij moet met in de handel verkrijgbaar gereedschap uit het toestel worden verwijderd zonder deze te vernietigen, en apart worden ingezameld voordat het toestel voor verwijdering wordt geretourneerd. Als je vragen hebt over het verwijderen van de batterij, neem dan contact op met de serviceafdeling van UMAREX-LASERLINER. Informeer bij uw gemeente naar dienovereenkomstige inzamelpunten en neem de van toepassing zijnde afvoer- en veiligheidsinstructies op de inzamelpunten in acht.
