NÁVOD K OBSLUZE SmartCross-Laser X Laserliner

Kompletně si pročtěte návod k obsluze, přiložený sešit „Pokyny pro záruku a dodatečné pokyny“, aktuální informace a upozornění v internetovém odkazu na konci tohoto návodu. Postupujte podle zde uvedených instrukcí. Tato dokumentace se musí uschovat a v případě předání produktu třetí osobě předat zároveň s produktem.

Používání v souladu s určením

Tento křížový laser promítá laserový kříž a je určený k vyrovnání horizontál, vertikál a sklonů. Optické signály zobrazují, pokud se zařízení nachází mimo nivelační rozsah. Výrobek má integrovaný režim ručního přijímače a 1/4" přípojku pro stativ.

Všeobecné bezpečnostní pokyny

• Používejte přístroj výhradně k určenému účelu použití v rámci daných specifikací.
• Měřicí přístroje a příslušenství nejsou hračkou pro děti. Uchovávejte tyto přístroje před dětmi.
• Nejsou dovolené přestavby nebo změny na přístroji, v takovém případě by zaniklo schválení přístroje a jeho bezpečnostní specifikace.
• Nevystavujte přístroj žádnému mechanickému zatížení, extrémním teplotám, vlhkosti nebo silným vibracím.
  – Přístroj se nesmí dále používat, pokud dojde k výpadku jedné nebo několika funkcí, pokud je baterie slabě nabitá nebo je poškozený kryt.

Bezpečnostní pokyny

Zacházení s laserem třídy 2

Laserové záření! Nedívejte se do paprsku! Laser třídy 2 < 1 mW · 635 nm

IEC 60825-1:2014, EN 60825-1:2014/A11:2021 EN 50689:2021

– Pozor: Nedívejte se do přímého nebo odraženého paprsku.
– Nemířte laserovým paprskem na lidi.
- Pokud laserové záření třídy 2 zasáhne oči, je nutné vědomě zavřít oči a ihned hlavu odvrátit od paprsku.
– Nikdy nesledujte laserový paprsek ani jeho odrazy optickými přístroji (lupou, mikroskopem, dalekohledem, ...).
– Nepoužívejte laser ve výšce očí (1,40 ... 1,90 m).
- Během provozu laserových zařízení se musí zakrýt hodně reflexní, zrcadlící nebo lesklé plochy.
- Ve veřejných provozních prostorách pokud možno omezte dráhu paprsku zábranami a dělicími stěnami a označte laserovou oblast výstražnými štítky.

Bezpečnostní pokyny

Zacházení s elektromagnetickým zářením

• Měřicí přístroj dodržuje předpisy a mezní hodnoty pro elektromagnetickou kompatibilitu podle směrnice EMC 2014/30/EU.
  – Je třeba dodržovat místní omezení, např. v nemocnicích, letadlech, čerpacích stanicích nebo v blízkosti osob s kardiostimulátory. Existuje možnost nebezpečného ovlivnění nebo poruchy elektronických přístrojů.

Při přepravě všechny lasery vždy vypněte a zafixujte kyvadlo, posuvný vypínač (2) posuňte doleva.

Zvláštní vlastnosti produktu

Automatické usměrnění přístroje díky magneticky tlumenému kyvnému systému, Přístroj se uvede do základní polohy a sám se usměrní.

Transport LOCK: Během přepravy je přístroj chráněn kyvnou aretací.

Díky technologii RX-READY se liniové lasery mohou používat i při nepříznivých světelných podmínkách. Laserové linie potom pulzují s vysokou frekvencí a speciální laserový přijímač je rozpozná na velké vzdálenosti.

Laserliner

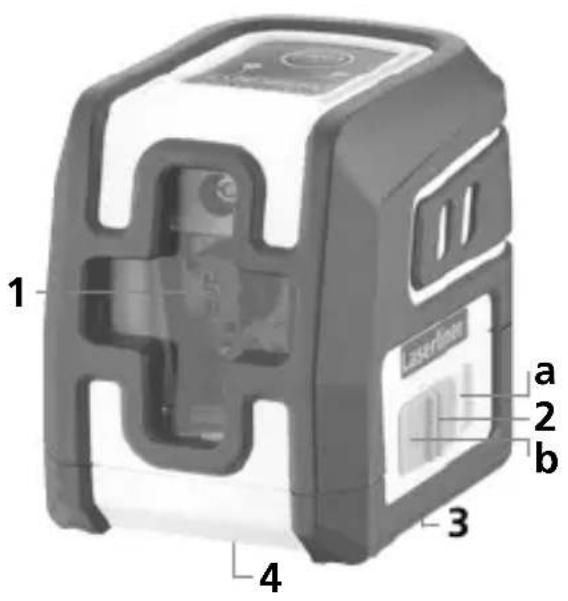

1 a 2 b 3 4 LaserFiber

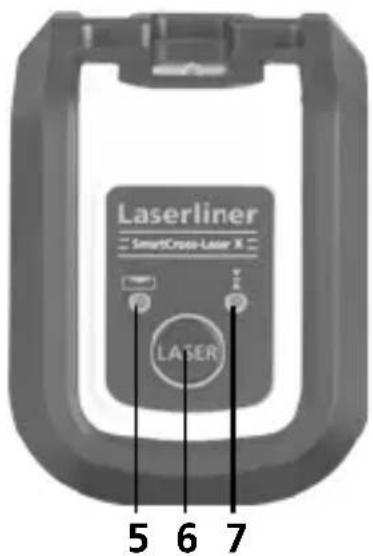

Laserliner SmartCryps-Laser X LASER 5 6 7

1 Okno pro výstup laserového paprsku
2 Posuvný spínač
a Zapnuto
b Vypnuto / Přepravní pojistka Režim sklonu
3 Bateriový kryt (spodní strana)
4 Závit stativu 1/4"(spodní strana)
5 LED nivelace
Červená: Nivelace vypnutá
Zelená: Nivelace zapnutá
6 Tlačítko ZAP/VYP;
zapnutí / vypnutí režimu ručního přijímače
7 Dioda režimu ručního přijímače

1 Vkládání baterií

Otevřete přihrádku na baterie a podle symbolů pro insta-lování vložte baterie (2 x 1,5V LR06 (AA)) Dbejte přitom na správnoupolaritu.

2 Horizontální a vertikální nivelace

Uvolněte transportní pojistku, posuvný spínač (2) posuňte doprava. Objeví se laserový kříž.

Pro horizontální a vertikální nivelaci musí být uvolněná transportní pojistka. LED (5) svítí nepřerušovaně zeleně. Jakmile se přístroj nachází mimo rozsah automatické nivelace 4°, začnou blikat čárové paprsky. Umístěte přístroj tak, aby se nacházel uvnitř rozsahu nivelace. Čárové paprsky začnou svítit opět nepřetržitě.

3Režim sklonu

Přepravní pojistku neuvolňujte, posuvný vypínač (2) posuňte doleva. Laser zapněte tlačítkem ZAP./VYP. Nyní je možné zalícit šikmé roviny. V tomto režimu není možné provádět horizontální resp. vertikální nivelaci, protože linie laseru se již automaticky nevyrovnávají. Laserové linky blikají červeně.

Laserliner

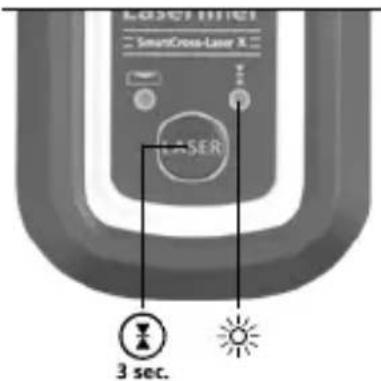

4 Režim ručního přijímače

Doplňková výbava: Práce s laserovým přijímačem RX

K nivelaci na velké vzdálenosti nebo při již neviditelných laserových liniích použijte laserový přijímač RX (doplňková výbava). Pro práci s laserovým přijímačem přepněte liniový laser do režimu ručního přijímače pomocí dlouhého stisknutí tlačítka 6 (zapnutí / vypnutí režimu ručního přijímače). Laserové linie nyní pulzují s vysokou frekvencí a jsou tmavší. Díky tomuto pulzování nyní laserový přijímač rozpozná laserové linie.

Dodržujte návod k obsluze laserového přijímače pro čárový laser.

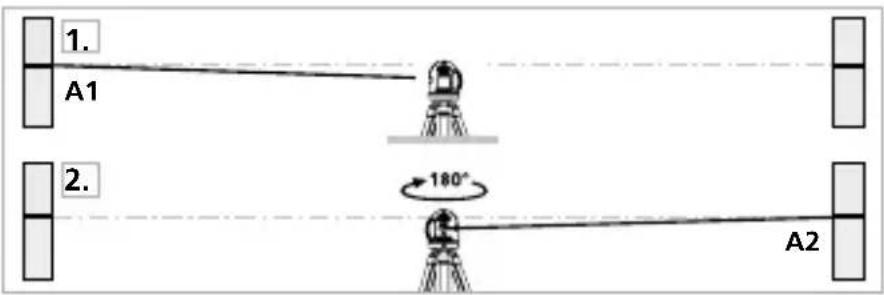

Příprava kontroly kalibrace

Kalibraci si můžete zkontrolovat. Umístěte přístroj doprostřed mezi 2 stěny, které jsou od sebe vzdálené alespoň 5 m. Zapněte přístroj, k tomu uvolněte transportní pojistku (LASEROVÝ KŘÍŽ JE ZAPNUTÝ). Pro optimální ověření použijte stativ.

1. Označte si na stěně bod A1.
2. Otočte přístroj o 180° a vyznačte si bod A2. Mezi body A1 a A2 máte nyní horizontální referenci.

1. A1 2. 180° A2

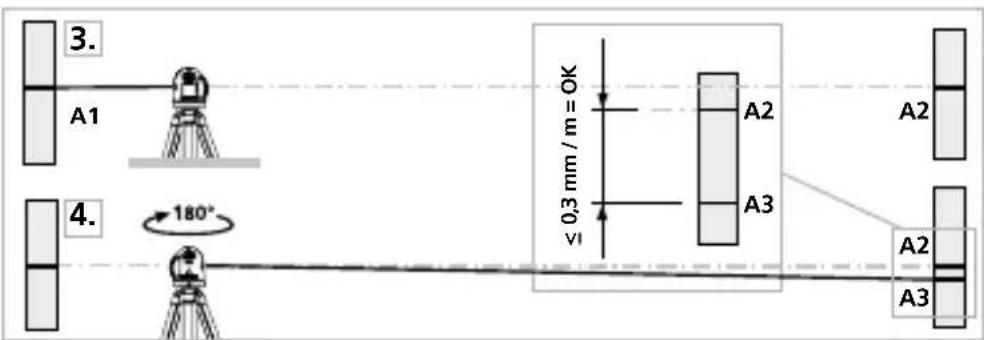

Kontrola kalibrace

1. Umístěte přístroj co nejblíže ke stěně na výšku označeného bodu A1.
2. Otočte přístroj o 180° a vyznačte si bod A3. Rozdíl mezi A2 a A3 je tolerance.

3. A1 4. 180° A2 A3 0,3 mm / m = OK A2 A3

Pokud jsou body A2 a A3 od sebe vzdáleny více než 0,3 mm / m, je nutné provést kalibraci. Spojte se s Vaším specializovaným prodejcem nebo využijte servisního oddělení společnosti UMAREX-LASERLINER.

Kontrola vertikální linie

Umístěte přístroj cca 5 m od stěny. Na stěnu připevněte olovnici se šňůrou dlouhou 2,5 m, olovnice by se přitom měla volně kývat. Zapněte přístroj a nasměrujte vertikální laser na šňůru olovnice. Přesnost je v toleranci, jestliže odchylka mezi linií laseru a šňůrou olovnice není větší než ± 1,5 mm.

Kontrola horizontální linie

Umístěte přístroj cca 5 m od stěny a zapněte laserový kříž. Označte si na stěně bod B. Natočte laserový kříž cca 2,5 m doprava a označte bod C. Zkontrolujte, jestli vodorovná čára od bodu C leží ± 1,5 mm ve stejné výšce s bodem B. Postup opakujte natočením doleva.

≤ 1,5 mm = OK B 2,5 m C

Před použitím, po přepravě a po dlouhém skladování pravidelně kontrolujte kalibraci.

Laserliner

Pokyny pro údržbu a ošetřování

Všechny komponenty čistěte lehce navlhčeným hadrem a nepoužívejte žádné čisticí nebo abrazivní prostředky ani rozpouštědla. Před delším skladováním vyjměte baterii/baterie. Skladujte přístroj na čistém, suchém místě.

Kalibrace

Pro zajištění přesnosti a funkce by měl být měřicí přístroj pravidelně kalibrován a testován. Doporučujeme intervaly kalibrace 1-2 roky. V případě potřeby se spojte se svým specializovaným prodejcem nebo využijte servisního oddělení společnosti UMAREX-LASERLINER.

Technické parametry Technické změny vyhrazeny. 24W39

Rozsah samočinné nivelace	± 4°
Přesnost ± 0,3 mm / m
Nivelace automaticky
Viditelnost (typicky)*	10 m
Vlnová délka laserového paprsku	635 nm
Třída laseru	2/<1 mW (EN IEC 60825-1:2014/A11:2021, EN 50689:2021)
Napájení 2 x 1,5V LR06 (AA)
Provozní doba cca 15 hod.
Pracovní podmínky	-10°C ... 50°C, vlhkost vzduchu max. 80% rH, nekondenzující, pracovní výška max. 4000 m n.m (normální nulový bod)
Skladovací podmínky	-20°C ... 70°C, vlhkost vzduchu max. 85% rH
Rozměry (Š x V x H) 84 x 76 x 62 mm
Hmotnost 276 g (včetně baterie)

* při max. 300 lx

Ustanovení EU a UK a likvidace

Přístroj splňuje všechny potřebné normy pro volný pohyb zboží v rámci EU a UK.

Tento výrobek, včetně příslušenství a obalu, je elektrický spotřebič, který podle evropských a britských směrnic o odpadních elektrických a elektronických zařízeních, bateriích a obalech musí být recyklován způsobem šetrným k životnímu prostředí, aby se znovu získaly cenné suroviny. Elektrické spotřebiče, baterie a obaly nepatří do domovního odpadu. Spotřebitelé jsou ze zákona povinni bezplatně odevzdat použité baterie a akumulátory na veřejném sběrném místě, v prodejně nebo v technickém servisu pro zákazníky. Baterie musí být z přístroje vyjmuta pomocí běžně dostupného nástroje, aniž by se zničila, a před odevzdáním přístroje k likvidaci předána do separovaného sběru. V případě jakýchkoli dotazů ohledně vyjmutí baterie se obraťte na servisní oddělení společnosti UMAREX-LASERLINER. Na vašem obecním úřadu se informujte o příslušných zařízeních pro likvidaci odpadu a dodržujte příslušné pokyny týkající se likvidace a bezpečnosti na sběrných místech.
