Typ výrobku	Rotační laserová niveleta
Značka a model	Laserliner Cubus G 210 S
Rozměry (š x v x h)	130 x 160 x 145 mm (s montáží na stativ a stěnu)
Hmotnost	1300 g (s montáží na stativ a stěnu)
Napájení	Li-ion akumulátor 7,4V / 2,6Ah / 19,24Wh; nabíjení přes 9V adaptér nebo USB-C; výdrž cca 25 h (červená/zelená); doba nabíjení cca 4 h
Napájení dálkového ovládání	2 baterie 1,5V LR03 (AAA)
Rozsah samonivelace	± 4°
Přesnost	± 0,15 mm/m
Rychlosti otáčení	0, 30, 330, 600 ot/min
Režimy provozu	Rotace, Skener (10°/45°/90°/180°), Bod (fixní laser)
Systém proti driftu	ADS (Anti-Drift System): zastavení laseru při vnějším pohybu
Funkce ručního sklonu	Ano, aktivace tlačítkem auto/slope a použití úhlové destičky
Referenční laser	Ano, pro vyrovnání ve svislém režimu
Kompatibilita přijímačů	SensoLite 110, 210, 410, SensoMaster M350 (červený); SensoLite G 110, G 210, 410, SensoMaster M350 (zelený)
Dálkové ovládání	Infračervené, dosah až 30 m
Vlnová délka laseru	Červená: 635 nm; Zelená: 515 nm
Třída laseru	2 (< 1 mW) dle EN 60825-1:2014/A11:2021 / EN 50689:2021
Krytí	IP66 (prach a déšť)
Pracovní podmínky	-10 °C až 50 °C, vlhkost max. 80% RH, nadmořská výška max. 4000 m
Skladovací podmínky	-10 °C až 70 °C, vlhkost max. 80% RH
Závit pro stativ	5/8" boční
Údržba a čištění	Čistěte mírně navlhčeným hadříkem; nepoužívejte rozpouštědla; před delším skladováním vyjměte baterii; doporučuje se roční kalibrace
Bezpečnost	Nedívejte se do laserového paprsku; vyhýbejte se reflexním plochám; nepoužívejte ve výši očí (1,40-1,90 m); dodržujte bezpečnostní vzdálenosti
Poprodejní servis	Kontaktujte UMAREX-LASERLINER pro kalibraci, opravy nebo náhradní díly
Obecné informace	Kompletní návod k dispozici na notice-facile.com; recyklace podle evropských a britských směrnic

Často kladené otázky - Cubus G 210 S Laserliner

Jak zapnout a použít samonivelaci Cubus G 210 S?

Stiskněte tlačítko ZAP/VYP. LED auto/slope musí být pro automatické vyrovnání vypnutá. Přístroj se vyrovná v rozsahu ±4°. Po dokončení fáze nastavení (cca 30 sekund) se laser trvale rozsvítí a hlava s hranoly se otáčí maximální rychlostí.

Co dělat, když laser bliká a hlava se neotáčí?

To znamená, že přístroj je nakloněn o více než 4° (samonivelace to nedokáže kompenzovat). Umístěte přístroj na rovnější povrch nebo snižte náklon. Pokud blikání po vyrovnání přetrvává, zkontrolujte, zda je aktivován systém ADS (viz následující otázka).

Jak funguje systém proti driftu (ADS)?

ADS se aktivuje automaticky 30 sekund po zapnutí. LED tilt bliká každou sekundu. Pokud dojde k nárazu nebo pohybu, laser se zastaví a rychle bliká, LED tilt zůstane svítit. Pro pokračování v práci znovu stiskněte tlačítko tilt nebo přístroj vypněte a znovu zapněte.

Jak nabíjet Li-ion baterii?

Akumulátor můžete nabíjet v přístroji pomocí dodaného 9V adaptéru nebo externě přes USB-C port akumulátoru. Během nabíjení tři LED blikají zprava doleva. Po dokončení nabíjení (cca 4 hodiny) svítí trvale. Přístroj může také pracovat na síťové napájení bez baterie (střední LED bliká).

Jak použít funkci ručního sklonu?

Nejprve nechte přístroj samonivelovat. Nastavte úhlovou destičku na nulu. Stiskněte tlačítko auto/slope pro deaktivaci automatického senzoru (LED se rozsvítí). Poté nakloňte přístroj do požadovaného úhlu. Pro větší sklony použijte úhlovou destičku.

Jak zkontrolovat kalibraci přístroje?

Umístěte přístroj do středu mezi dvě stěny vzdálené alespoň 5 m. Aktivujte samonivelaci. Označte bod A1 na stěně. Otočte přístroj o 180° a označte A2. Přesuňte přístroj blíže ke stěně na úroveň A1, pak znovu otočte o 180° a označte A3. Pokud je vzdálenost mezi A2 a A3 větší než 0,15 mm/m, je nutná kalibrace. Kontaktujte poprodejní servis.

Jaký je dosah dálkového ovládání a jak ho používat?

Infračervené dálkové ovládání má dosah až 30 m. Umožňuje volit rychlost otáčení (600/330/30/0 ot/min), režim skeneru (10°/45°/90°/180°) a orientovat laser (tlačítka polohování). Vložte 2 baterie AAA s dodržením polarity.

Jak čistit a udržovat Cubus G 210 S?

Všechny povrchy čistěte mírně navlhčeným hadříkem. Nepoužívejte čisticí prostředky, abraziva nebo rozpouštědla. Před delším skladováním vyjměte baterii. Skladujte přístroj na suchém a čistém místě. Doporučuje se roční kalibrace.

Kde najít úplný návod a bezpečnostní pokyny?

Návod k použití je k dispozici zdarma ve formátu PDF na stránkách notice-facile.com. Další informace a bezpečnostní pokyny naleznete také na odkazu: https://packd.li/II/ANM/in. Uložte si tyto dokumenty a předávejte je každému dalšímu uživateli.

Jak recyklovat tento přístroj?

Neodhazujte přístroj, jeho příslušenství ani obal do domovního odpadu. Podle evropských a britských směrnic odevzdejte elektrická zařízení a použité baterie na sběrné místo, u prodejce nebo v technickém poprodejním servisu. K vyjmutí baterie použijte běžně dostupný nástroj a v případě potíží kontaktujte poprodejní servis.

NÁVOD K OBSLUZE Cubus G 210 S Laserliner

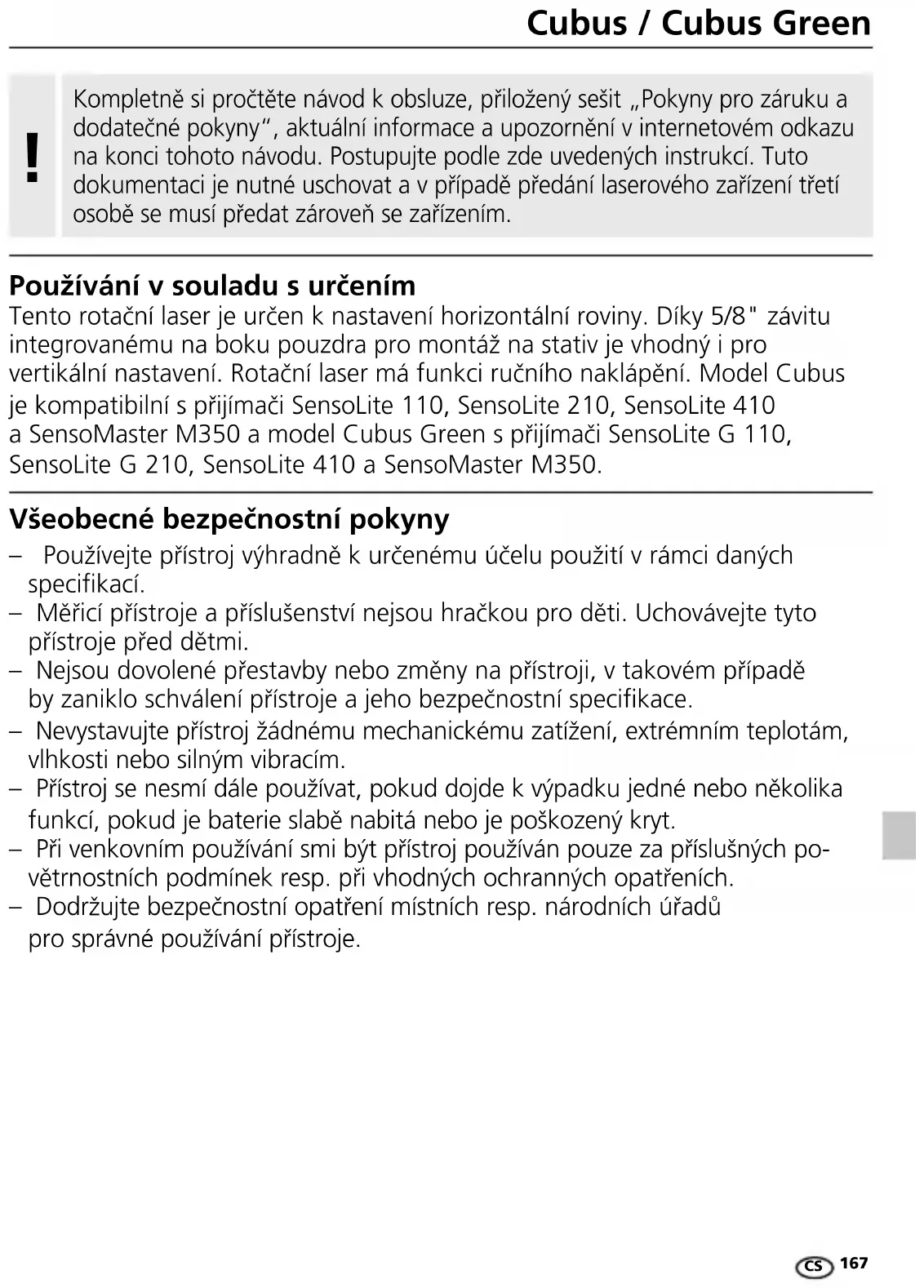

Kompletně si pročtěte návod k obsluze, přiložený sešit „Pokyny pro záruku a dodatečné pokyny“, aktuální informace a upozornění v internetovém odkazu na konci tohoto návodu. Postupujte podle zde uvedených instrukcí. Tuto dokumentaci je nutné uschovat a v případě předání laserového zařízení třetí osobě se musí předat zároveň se zařízením.

Používání v souladu s určením

Tento rotační laser je určen k nastavení horizontální roviny. Díky 5/8" závitu integrovanému na boku pouzdra pro montáž na stativ je vhodný i pro vertikální nastavení. Rotační laser má funkci ručního naklápění. Model Cubus je kompatibilní s přijímači SensoLite 110, SensoLite 210, SensoLite 410 a SensoMaster M350 a model Cubus Green s přijímači SensoLite G 110, SensoLite G 210, SensoLite 410 a SensoMaster M350.

Všeobecné bezpečnostní pokyny

• Používejte přístroj výhradně k určenému účelu použití v rámci daných specifikací.
• Měřicí přístroje a příslušenství nejsou hračkou pro děti. Uchovávejte tyto přístroje před dětmi.
  – Nejsou dovolené přestavby nebo změny na přístroji, v takovém případě by zaniklo schválení přístroje a jeho bezpečnostní specifikace.
  – Nevystavujte přístroj žádnému mechanickému zatížení, extrémním teplotám, vlhkosti nebo silným vibracím.
  – Přístroj se nesmí dále používat, pokud dojde k výpadku jedné nebo několika funkcí, pokud je baterie slabě nabitá nebo je poškozený kryt.
  – Při venkovním používání smi být přístroj používán pouze za příslušných povětrnostních podmínek resp. při vhodných ochranných opatřeních.
  – Dodržujte bezpečnostní opatření místních resp. národních úřadů pro správné používání přístroje.

Bezpečnostní pokyny

Zacházení s laserem třídy 2

Laserové záření! Nedívejte se do paprsku!

Laser třídy 2 | < 1 mW 635 / 515 nm

EN 60825-1:2014/A11:2021 / EN 50689:2021

– Pozor: Nedívejte se do přímého nebo odraženého paprsku.
– Nemířte laserovým paprskem na lidi.
– Pokud laserové záření třídy 2 zasáhne oči, je nutné vědomě zavřít oči a ihned hlavu odvrátit od paprsku.
– Nikdy nesledujte laserový paprsek ani jeho odrazy optickými přístroji (lupou, mikroskopem, dalekohledem, ...).
– Nepoužívejte laser ve výšce očí (1,40 ... 1,90 m).
– Během provozu laserových zařízení se musí zakrýt hodně reflexní, zrcadlící nebo lesklé plochy.
– Ve veřejných provozních prostorách pokud možno omezte dráhu paprsku zábranami a dělicími stěnami a označte laserovou oblast výstražnými štítky.

Bezpečnostní pokyny

Zacházení s elektromagnetickým zářením

– Měřicí přístroj dodržuje předpisy a mezní hodnoty pro elektromagnetickou kompatibilitu podle směrnice EMC 2014/30/EU.

- Je třeba dodržovat místní omezení, např. v nemocnicích, letadlech, čerpacích stanicích nebo v blízkosti osob s kardiostimulátory. Existuje možnost nebezpečného ovlivnění nebo poruchy elektronických přístrojů.

– Při použití v blízkosti vysokého napětí nebo pod elektromagnetickými střídavými poli může být ovlivněna přesnost měření.

Zvláštní vlastnosti produktu a jeho funkce

Rotační laser se vyrovná automaticky. Postaví se do potřebné základní polohy – v rámci pracovních úhlů ± 4°. Automatika ihned převezme jemné nastavení: Tři elektronické měřicí senzory přitom detekují osu X, Y a Z.

Anti-Drift systém (ADS) zabraňuje chybným měřením. Princip funkce: 30 sekund po aktivování ADS se u laseru permanentně kontroluje správné vyrovnání. Pokud se přístroj působením vnějších vlivů pohne nebo ztratí svoji referenční výšku, laser se zastaví. Navíc bliká laser a permanentně svítí dioda Tilt. Pro další práci stiskněte znovu tlačítko Tilt nebo přístroj vypněte a zapněte.

Po zapnutí není ADS aktivovaný. Pro ochranu seřízeného přístroje před změnami polohy, způsobenými cizím vlivem, se musí ADS aktivovat stisknutím tlačítka Tilt. Funkce ADS je signalizována blikáním diody Tilt, viz znázornění níže.

ADS spustí ostré monitorování teprve 30 vteřin po úplné nivelaci laseru (fáze seřízení). Během fáze seřizování bliká dioda Tilt v sekundové taktu, a jakmile je ADS aktivované, bliká rychle.

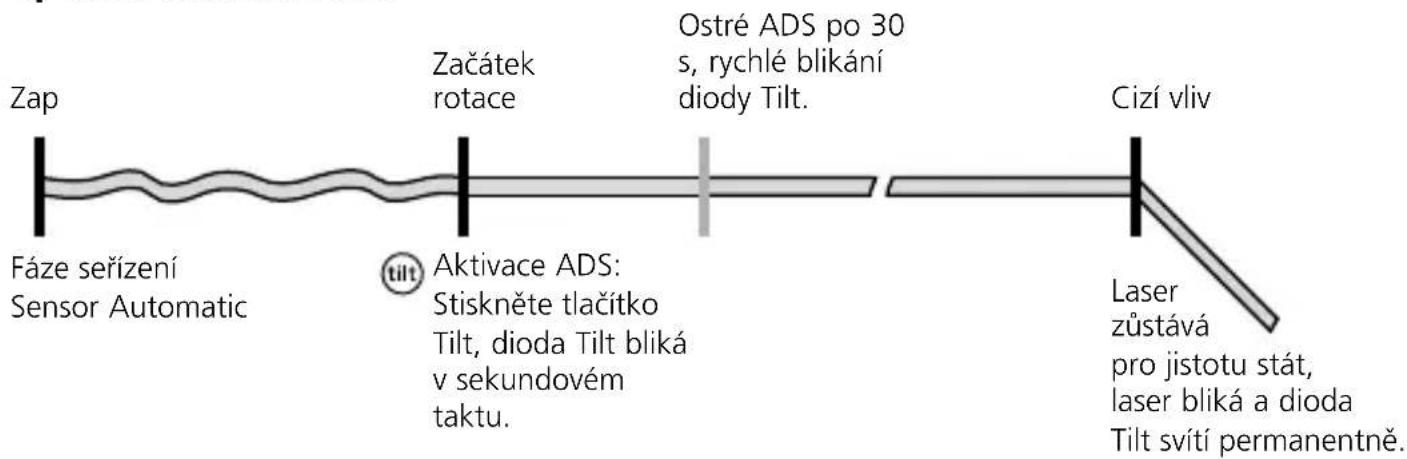

Způsob funkce ADS

Zap Fáze seřízení Sensor Automatic Začátek rotace Ostré ADS po 30 s, rychlé blikání diody Tilt. Cizí vliv Aktivace ADS: Stiskněte tlačitko Tilt, dioda Tilt bliká v sekundovém taktu. Laser zůstává pro jistotu stát, laser bliká a dioda Tilt svítí permanentně.

Laserliner

Transport LOCK: Během přepravy je přístroj chráněný speciální brzdou motoru.

Ochrana před prachem a vodou - Přístroj je vybaven zvláštní ochranou proti prachu a dešti.

Manipulace se sítovým zdrojem / Li-lon akumulátorem

- Akumulátor lze nabíjet v zařízení pomocí přiloženého 9V síťového zdroje nebo externě přes USB-C zásuvku integrovanou v baterii se standardním USB-C síťovým zdrojem.

– Sítový zdroj/nabíječku používejte jen v uzavřených prostorech, nevystavujte je vlhkosti ani dešti, protože jinak hrozí nebezpečí zásahu elektrickým proudem.

– Před použitím zařízení úplně nabijte akumulátor.

– Napájecí zdroj/nabíječku zapojte do sítě a připojovací zásuvky akupacku zařízení. Používejte prosím jen přiložený síťový zdroj / nabíječku. Pokud použijete nesprávný síťový zdroj / nabíječku, zaniká nárok na záruku.

– Během nabíjení akumulátoru v nainstalovaném stavu svítí provozní indikátor LED červeně. Proces nabíjení je ukončený, jakmile se dioda rozsvítí zeleně.

– Zatímco se přístroj nabíjí, LED kontrolky se přerušovaně rozsvěcí postupně zprava doleva. Když se všechny tři LED kontrolky trvale rozsvítí, proces nabíjení je dokončen.

- Pokud je úroveň nabití baterie velmi nízká, bliká nejprve prostřední provozní indikátor LED a poté synchronně blikají všechny tři indikátory LED, než se zařízení vypne.

– Provoz bez baterie: Přístroj lze používat bez baterie, pokud je připojen k elektrické síti prostřednictvím nabíjecí zásuvky a přiloženého síťového adaptéru. V takovém případě bliká centrální LED indikátor provozu.

a Výstup referenčního laseru

d Připojovací zdířka pro síťový zdroj / nabíječku

e 5/8" závit

f Přihrádka na akumulátor

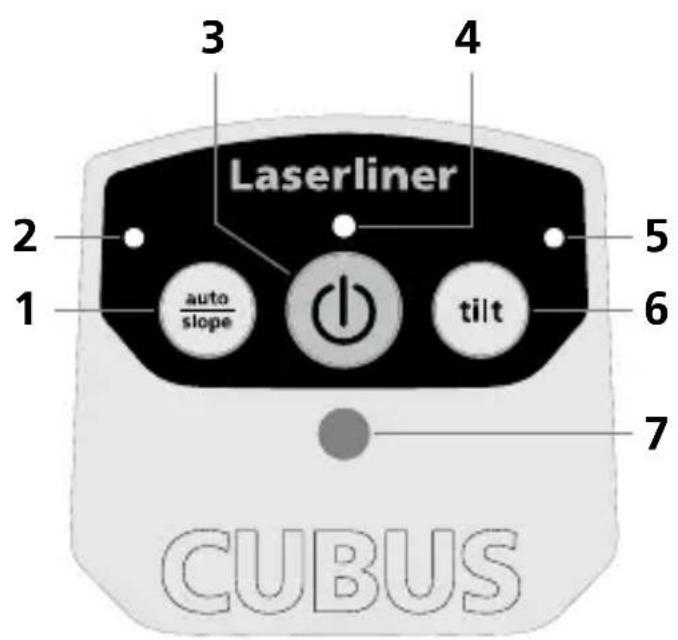

3 4 Laserliner 2 1 auto slope 5 6 tilt 7 CUBUS

1 Funkce auto/slope

2 Funkce diody auto/slope Dioda vyp: automatické vyrovnání Dioda zap: ruční vyrovnání

3 Tlačítko ZAP/VYP

4 Provozní ukazatel (LowBat: LED bliká)

5 Dioda funkce Tilt

6 Funkce Tilt

7 Pole příjmu infračerveného signálu

Laserliner

Vložení baterií do dálkového ovládání

Otevřete přihrádku na baterie a podle symbolů pro instalování vložte baterie (2 x 1,5V LR03 (AAA)).

Dbejte na správnou polaritu.

8 Výstup infračerveného signálu
9 Provozní ukazatel
10 Volba rotační rychlosti 600 / 330 / 30 / 0 ot./min
11 Skenovací režim 10° / 45° / 90° / 180°
12 Polohovací tlačítko (otočení vpravo)
13 Polohovací tlačítko (otočení vlevo)

Prostorové mřížky: Zobrazují laserové roviny a funkce.

auto: automatické vyrovnání / man: manuální vyrovnání

auto auto man

Horizontální nivelace

Vertikální nivelace

Šikmá rovina úhel 90°

90° referenční

funkce

Horizontální nivelace a vertikální nivelace

– Horizontální: Přístroj umístěte na co nejrovnější plochu nebo připevněte do stativu.
- Vertikální: Postavte přístroj s namontovaným stativovým a nástěnným držákem na bok. Ovládací pole ukazuje směrem nahoru. Pomocí stativového a nástěnného držáku lze přístroj při vertikálním použití namontovat na stativ.
– Stiskněte tlačítko ZAP/VYP.

auto auto

(1)

(

Funkce auto/slope dioda vypnutá: automatické vyrovnání

- Přístroj se automaticky niveluje v rozsahu ± 4°. Ve fázi seřizování laser bliká a hlava hranolu je v klidu. Jakmile je nivelace provedená, laser permanentně svítí a otáčí se s max. otáčkami. K tomu viz oddíl o „Sensor Automatic“ a „ADS-Tilt“.

Pokud je přístroj postavený příliš šikmo (se sklonem více než 4°), hlava optického hranolu je nečinná a laser i LED auto/slope bliká. Přístroj se potom musí umístit na rovnější plochu.

Funkce sklonu

Větší sklony lze nastavit za použití doplňkové úhlové desky.

TIP: Nejprve nechte přístroj vyrovnat automaticky a úhlovou desku nastavte na nulu. Potom tlačítkem auto/slope vypněte Sensor-Automatik. Nakonec přístroj nakloňte do požadovaného úhlu.

Funkce auto/slope dioda zapnutá: ruční vyrovnání

Laserliner

Režimy laseru

Rotační režim

Tlačítkem rotace se nastavují otáčky: 0, 30, 330, 600 ot./min

Pro přechod do bodového režimu stiskněte tlačítko rotace tolikrát, až laser přestane rotovat. Laser lze do požadované polohy přesně otočit polohovacími tlačítky.

Tlačítkem Scan lze aktivovat a nastavit světelně intenzivní segment do 4 různých šířek. Segment se do požadované polohy otočí polohovacími tlačítky.

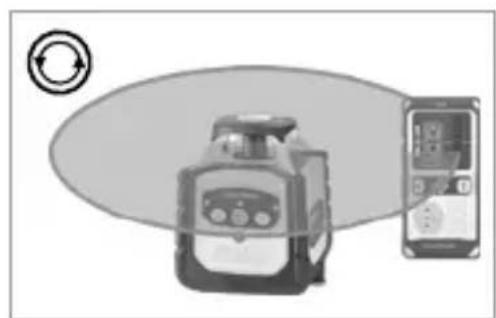

Režim ručního přijímače

Práce s volitelným laserovým přijímačem: Práce s volitelným laserovým přijímačem: Nastavte rotační laser na maximální otáčky a zapněte laserový přijímač. K tomu viz návod k obsluze příslušného laserového přijímače.

Práce s referenčním laserem

Přístroj má jeden referenční laser. Ve vertikálním provozu slouží referenční laser k vyrovnání přístroje. Za tím účelem nastavte referenční laser paralelně se stěnou. Potom je vertikální laserová rovina vyrovnaná vůči stěně pravoúhle, viz obrázek.

Pokyny pro údržbu a ošetřování

Všechny komponenty čistěte lehce navlhčeným hadrem a nepoužívejte žádné čisticí nebo abrazivní prostředky ani rozpouštědla. Před delším skladováním vyjměte baterii. Skladujte přístroj na čistém, suchém místě.

Kalibrace

Pro zajištění přesnosti a funkce by měl být měřicí přístroj pravidelně kalibrován a testován. Doporučujeme kalibrační interval jeden rok. V případě potřeby se spojte se svým specializovaným prodejcem nebo využijte servisního oddělení společnosti UMAREX-LASERLINER.

Ustanovení EU a UK a likvidace

Přístroj splňuje všechny potřebné normy pro volný pohyb zboží v rámci EU a UK. Tento výrobek, včetně příslušenství a obalu, je elektrický spotřebič, který podle evropských a britských směrnic o odpadních elektrických a elektronických zařízeních, bateriích a obalech musí být recyklován způsobem šetrným k životnímu prostředí, aby se znovu získaly cenné suroviny. Elektrické spotřebiče, baterie a obaly nepatří do domovního odpadu. Spotřebitelé jsou ze zákona povinni bezplatně odevzdat použité baterie a akumulátory na veřejném sběrném místě, v prodejně nebo v technickém servisu pro zákazníky. Baterie musí být z přístroje vyjmuta pomocí běžně dostupného nástroje, aniž by se zničila, a před odevzdáním přístroje k likvidaci předána do separovaného sběru. V případě jakýchkoli dotazů ohledně vyjmutí baterie se obraťte na servisní oddělení společnosti UMAREX-LASERLINER. Na vašem obecním úřadu se informujte o příslušných zařízeních pro likvidaci odpadu a dodržujte příslušné pokyny týkající se likvidace a bezpečnosti na sběrných místech.

Další bezpečnostní a dodatkové pokyny najdete na:

Cubus: https://packd.li/II/ANM/in

Technické parametry (Technické změny vyhrazeny. 24W43)
Rozsah samočinné nivelace ± 4°
Přesnost ± 0,15 mm / m
Nivelace	horizontálně/vertikálně automaticky s elektronickými libelami a servomotory
Rychlost nastavení cca 30 s přes	celý pracovní úhel
Otáčky rotace 0, 30, 330, 600 ot./min
Vlnová délka laserového paprsku Referenční paprsek červený / zelený	635 nm / 515 nm
Třída laseru	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689:2021)
Napájení Akumulátor li-ion 7,4V	/ 2,6Ah / 19,24Wh
Doba provozu červený / zelený	cca 25 hod.
Doba nabíjení cca 4 hod.
Pracovní podmínky	-10°C ... 50°C, vlhkost vzduchu max. 80% rH, nekondenzující, pracovní výška max. 4000 m n.m (normální nulový bod)
Skladovací podmínky	-10°C ... 70°C, vlhkost vzduchu max. 80% rH
Krytí IP 66
Rozměry (Š x V x H)	130 x 160 x 145 mm(se stativovým a nástěnným držákem)
Hmotnost 1300 g (se stativovým	a nástěnným držákem)
Dálkové ovládání
Napájení 2 x 1,5V LR03 (AAA)
Dosah dálkového ovládání max.	30 m (ovládání IR)
Hmotnost	70 g (včetně baterie)

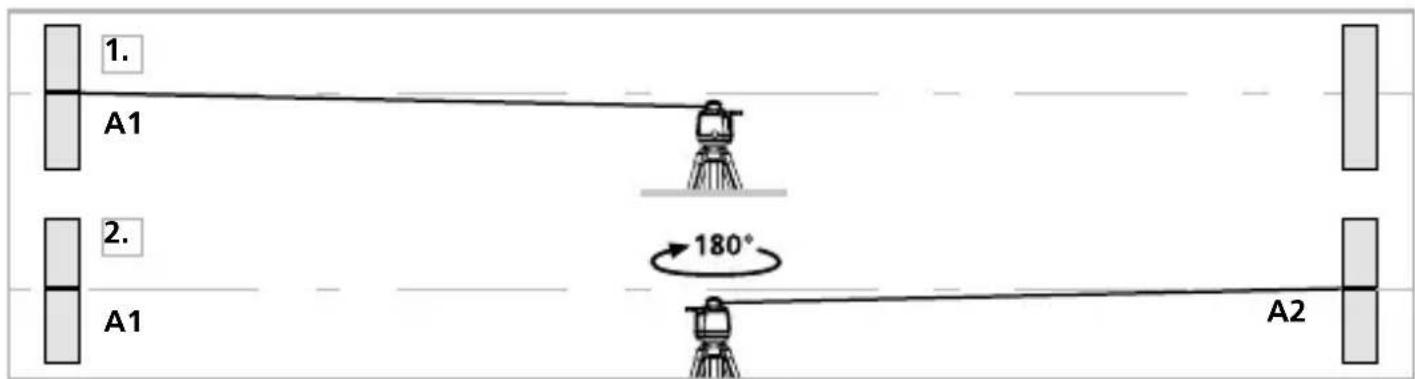

Příprava kontroly kalibrace

Kalibraci laseru si můžete zkontrolovat. Umístěte přístroj doprostřed mezi 2 stěny, které jsou od sebe vzdálené minimálně 5 m. Zapněte přístroj. Pro optimální ověření použijte prosím stativ. DŮLEŽITÉ: Automatika senzoru musí být aktivní (dioda auto/slope je vyp).

1. Označte si na stěně bod A1.
2. Otočte přístroj o 180° a vyznačte si bod A2. Mezi body A1 a A2 máte nyní horizontální referenci.

1. A1 2. A1 180° A2

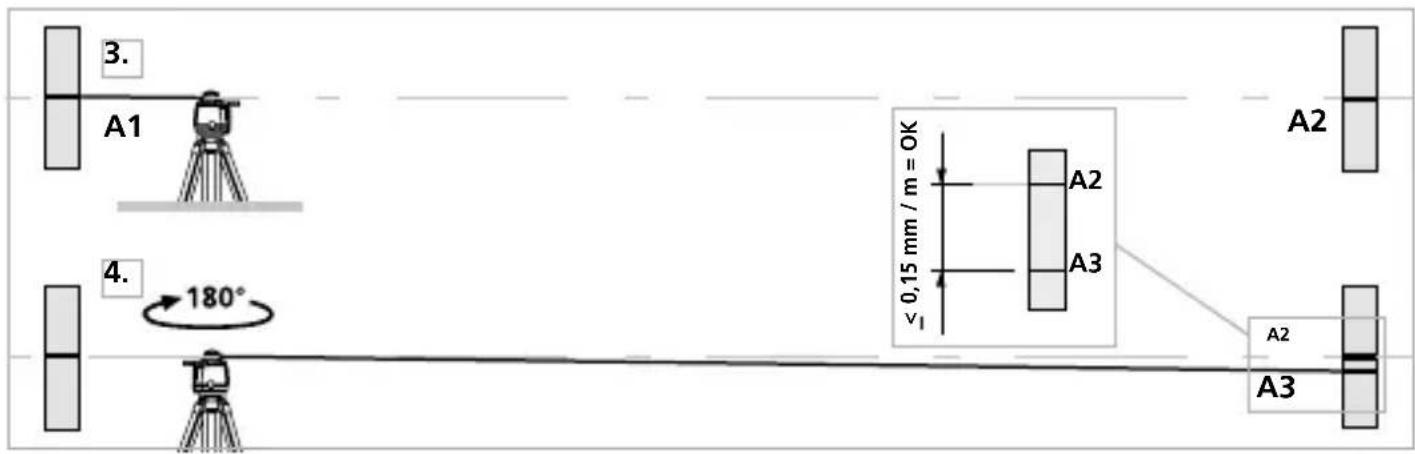

Kontrola kalibrace

1. Umístěte přístroj co nejblíže ke stěně na výšku označeného bodu A1.
2. Otočte prístroj o 180° a vyznačte si bod A3. Rozdíl mezi A2 a A3 je tolerance.
3. Pro kontrolu osy Y resp. Z opakujte krok 3 a 4.

3. A1 4. 180° A2 A3 A2 A2 A3

Když jsou u osy X, Y nebo Z body A2 a A3 více než 0,15 mm / m od sebe, je nutné nové seřízení. Spojte se s Vaším specializovaným prodejcem nebo využijte servisního oddělení společnosti UMAREX-LASERLINER.

!
