BEDIENUNGSANLEITUNG Cubus G 210 S Laserliner

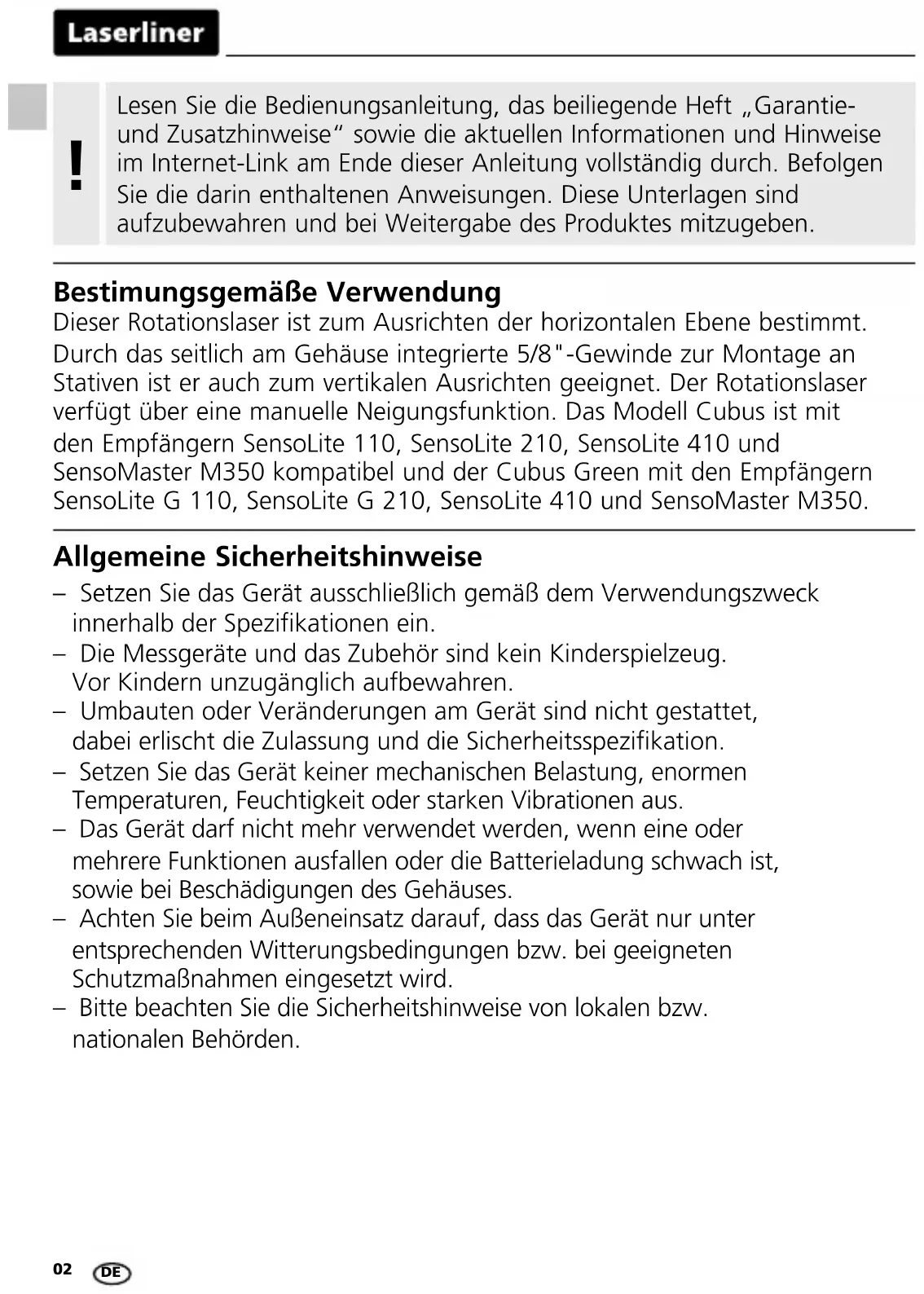

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen sind aufzubewahren und bei Weitergabe des Produktes mitzugeben.

Allgemeine Sicherheitshinweise – Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezikationen ein. – Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren. – Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezikation. – Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus. – Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist, sowie bei Beschädigungen des Gehäuses. – Achten Sie beim Außeneinsatz darauf, dass das Gerät nur unter entsprechenden Witterungsbedingungen bzw. bei geeigneten Schutzmaßnahmen eingesetzt wird. – Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden. Bestimungsgemäße Verwendung Dieser Rotationslaser ist zum Ausrichten der horizontalen Ebene bestimmt. Durch das seitlich am Gehäuse integrierte 5/8"-Gewinde zur Montage an Stativen ist er auch zum vertikalen Ausrichten geeignet. Der Rotationslaser verfügt über eine manuelle Neigungsfunktion. Das Modell Cubus ist mit den Empfängern SensoLite 110, SensoLite 210, SensoLite 410 und SensoMaster M350 kompatibel und der Cubus Green mit den Empfängern SensoLite G 110, SensoLite G 210, SensoLite 410 und SensoMaster M350.Cubus / Cubus Green

– Achtung: Nicht in den direkten oder reektierten Strahl blicken. – Den Laserstrahl nicht auf Personen richten. – Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen. – Betrachten Sie den Laserstrahl oder die Reektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...). – Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m). – Gut reektierende, spiegelnde oder glänzende Flächen sind während des Betriebes von Lasereinrichtungen abzudecken. – In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und Stellwände begrenzen und den Laserbereich durch Warnbeschilderung kennzeichnen. Sicherheitshinweise Umgang mit elektromagnetischer Strahlung – Das Messgerät hält die Vorschriften und Grenzwerte für die elektro- magnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein. – Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder Störung von und durch elektronische Geräte ist gegeben. – Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinusst werden. Sicherheitshinweise Umgang mit Lasern der Klasse 2 Laserstrahlung! Nicht in den Strahl blicken! Laserklasse 2 < 1 mW · 635 / 515 nm EN 60825-1:2014/A11:2021 / EN 50689:202104

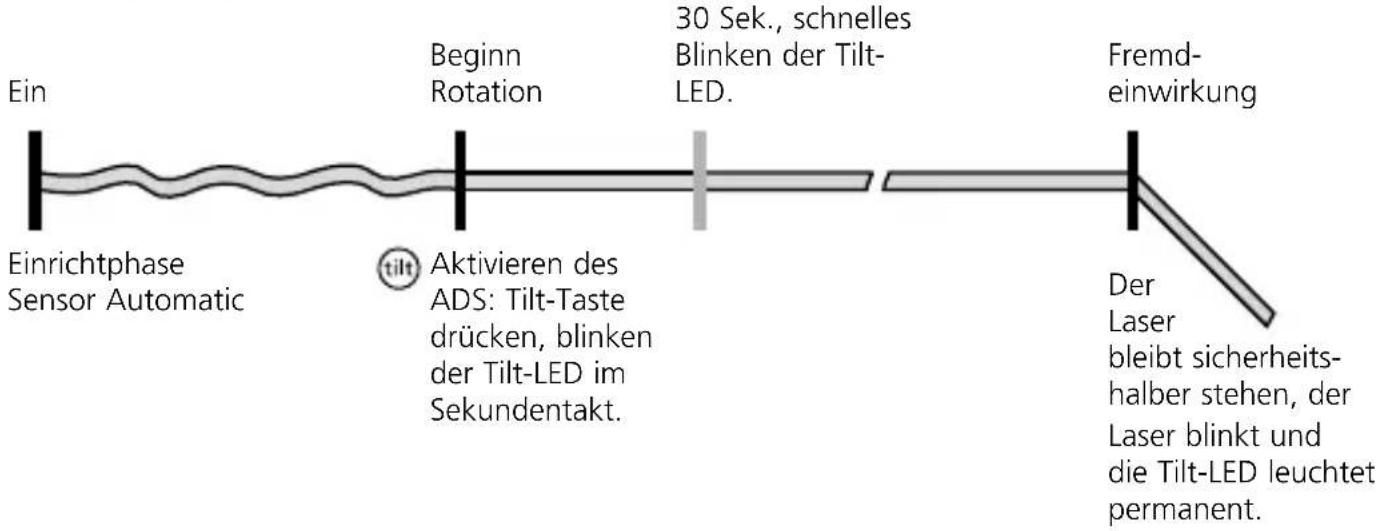

Ein Fremd- einwirkung Einrichtphase Sensor Automatic Aktivieren des ADS: Tilt-Taste drücken, blinken der Tilt-LED im Sekundentakt. Der Laser bleibt sicherheits- halber stehen, der Laser blinkt und die Tilt-LED leuchtet permanent. ADS scharf nach 30 Sek., schnelles Blinken der Tilt- LED. Beginn Rotation Funktionsweise ADS Das ADS schaltet erst 30 Sek. nach vollständiger Nivellierung des Lasers die Überwachung scharf (Einrichtphase). Blinken der Tilt-LED im Sekundentakt während der Einrichtungsphase, schnelles Blinken, wenn ADS aktiv ist.

Das ADS ist nach dem Einschalten nicht aktiv. Um das eingerich- tete Gerät vor Lageveränderungen durch Fremdeinwirkung zu schützen, muss das ADS durch Drücken der Tilt-Taste aktiviert werden. Die ADS-Funktion wird durch Blinken der Tilt-LED angezeigt, siehe Schaubild unten. Besondere Produkteigenschaften und Funktionen Der Rotationslaser richtet sich selbständig aus. Er wird in die benötigte Grundstellung aufgestellt – innerhalb des Arbeitswinkeln von ± 4°. Die Feineinstellung übernimmt sofort die Automatik: Drei elektro- nische Messsensoren erfassen dabei die X-, Y- und Z-Achse. Das Anti-Drift-System (ADS) verhindert Fehlmessungen. Das Funk- tionsprinzip: Der Laser wird 30 Sekunden nach dem Aktivieren des ADS perma- nent auf eine korrekte Ausrichtung überprüft. Wird das Gerät durch äußere Einwirkungen bewegt oder verliert der Laser seine Höhenreferenz, bleibt der Laser stehen. Zusätzlich blinkt der Laser und die Tilt-LED leuchtet permanent. Um weiterarbeiten zu können, die Tilt-Taste erneut drücken oder das Gerät aus- und einschalten. Fehlmessungen werden so einfach und sicher verhindert.Cubus / Cubus Green

Transport LOCK: Das Gerät wird mit einer speziellen Motorbremse beim Transport geschützt. IP 66 Schutz vor Staub und Wasser – Das Gerät zeichnet sich durch besonderen Schutz vor Staub und Regen aus. Handhabung Netzteil / Lithium-Ionen Akku – Der Akku kann im Gerät per beiliegenden 9V-Netzteil aufgeladen werden oder aber extern über die im Akku integrierte USB-C Buchse mit einem Standard USB-C Netzteil. – Das Netz-/Ladegerät nur innerhalb geschlossener Räume verwenden, weder Feuchtigkeit noch Regen aussetzen, da ansonsten die Gefahr eines elektrischen Stromschlages besteht. – Vor Einsatz des Gerätes, Akku voll auaden. – Netz-/Ladegerät mit dem Stromnetz und der Anschlussbuchse des Gerätes verbinden. Bitte nur das beiliegende Netz-/Ladegerät benutzen. Wenn ein falsches Netz-/Ladegerät verwendet wird, erlischt die Garantie. – Während der Akku in eingebautem Zustand geladen wird, leuchtet die LED- Betriebsanzeige rot. Der Ladevorgang ist abgeschlossen, wenn die LED grün leuchtet. – Während der Akku geladen wird, leuchtet die LED rot. Der Ladevorgang ist abgeschlossen, wenn die LED blau leuchtet. – Bei sehr niedrigem Akkuladezustand blinkt zuerst die mittlere LED- Betriebsanzeige und dann alle drei LED-Anzeigen synchron, bevor sich das Gerät abschaltet. – Batterieloser Betrieb: Das Gerät kann ohne Akku verwendet werden, wenn es über die Ladebuchse und dem beiliegenden Netzteil mit dem Stromnetz verbunden ist. In diesem Fall blinkt die mittlere LED-Betriebsanzeige. USB-C06

a Austritt Referenzlaser b Prismenkopf / Austritt Laserstrahl c Bedienfeld d Anschlussbuchse für Netz-/Ladegerät e 5/8" Gewinde f Akkufach 1 auto/slope-Funktion 2 LED auto/slope-Funktion: LED aus: Automatische Ausrichtung LED an: Manuelle Ausrichtung 3 AN-/AUS-Taste 4 Betriebsanzeige (LowBat: LED blinkt) 5 LED Tilt-Funktion 6 Tilt-Funktion 7 Empfangsfeld Infrarot-SignalCubus / Cubus Green

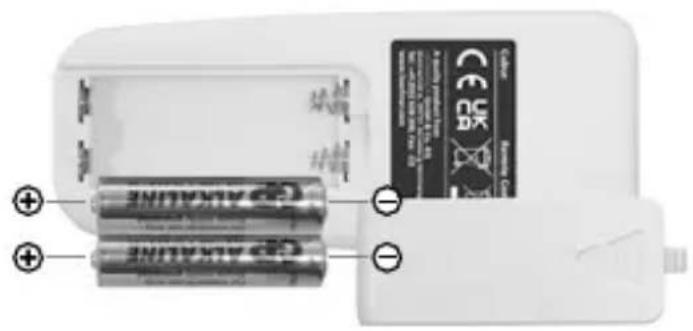

auto auto man Horizontales Nivellieren Vertikales Nivellieren Schiefe Ebene 90° Winkel 90° Referenz- funktion Raumgitter: Diese zeigen die Laserebenen und Funktionen an. auto: Automatische Ausrichtung / man: Manuelle Ausrichtung Einlegen der Batterien bei der Fernbedienung Das Batteriefach öffnen und Batterien (2 x 1,5V LR03 (AAA)) gemäß den Installations symbolen einlegen. Dabei auf korrekte Polarität achten. 8 Ausgang Infrarot-Signal 9 Betriebsanzeige 10 Rotationsgeschwindigkeit wählen 600 / 330 / 30 / 0 U/min 11 Scan-Modus 10° / 45° / 90° / 180° 12 Positionierungs-Taste (rechts drehen) 13 Positionierungs-Taste (links drehen)08

man Wenn das Gerät zu schräg aufgestellt wurde (außerhalb von 4°), steht der Prismenkopf still und der Laser sowie die LED auto/slope blinken. Dann muss das Gerät auf einer ebeneren Fläche aufgestellt werden.

LED auto/slope-Funktion aus: Automatische Ausrichtung

– Das Gerät nivelliert sich in einem Bereich von ± 4° automatisch aus. In der Einrichtphase blinkt der Laser und der Prismenkopf steht still. Wenn die Nivellierung erfolgt ist, leuchtet der Laser permanent und dreht mit max. Drehzahl. Siehe dazu auch Abschnitt über "Sensor Automatic" und "ADS-Tilt". LED auto/slope-Funktion an: manuelle Ausrichtung

Neigungsfunktion Größere Neigungen können mit der optionalen Winkelplatte angelegt werden. TIPP: Zuerst das Gerät selbständig ausrichten lassen und die Winkelplatte auf Null stellen. Dann die Sensor-Automatic mit der auto/slope- Taste ausschalten. Anschließend das Gerät in den gewünschten Winkel neigen. auto auto Horizontales und vertikales Nivellieren – Horizontal: Das Gerät auf einer möglichst ebenen Fläche aufstellen oder auf einem Stativ befestigen. – Vertikal: Das Gerät mit montierter Stativ- und Wandhalterung seitlich stellen. Das Bedienfeld zeigt nach oben. Mit der Stativ- und Wand- halterung kann das Gerät im Vertikaleinsatz auf einem Stativ montiert werden. – AN/AUS-Taste drücken.Cubus / Cubus Green

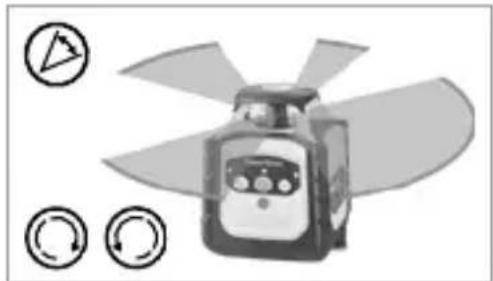

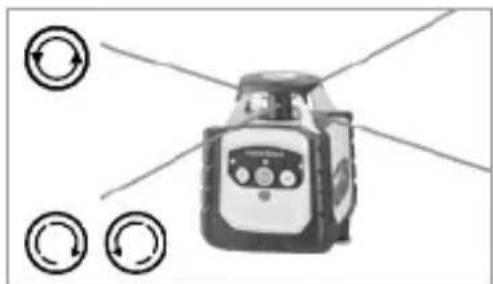

Lasermodi Rotations-Modus Mit der Rotations-Taste werden die Drehzahlen eingestellt: 0, 30, 330, 600 U/min Punkt-Modus Um in den Punkt-Modus zu gelangen, die Rotations-Taste so oft drücken, bis der Laser nicht mehr rotiert. Der Laser kann mit den Positionierungs-Tasten in die gewünschte Position gedreht werden. Scan-Modus Mit der Scan-Taste kann ein lichtintensives Segment in 4 unterschiedlichen Breiten aktiviert und eingestellt werden. Das Segment wird mit den Positionierungs-Tasten in die gewünschte Position gedreht. Handempfänger-Modus Arbeiten mit dem optionalen Laserempfänger: Den Rotationslaser auf die maximale Drehzahl einstellen und den Laserempfänger einschalten. Siehe hierzu die Bedienungsanleitung eines entsprechenden Laserempfängers. Arbeiten mit dem Referenzlaser Das Gerät verfügt über einen Referenzlaser. Im Vertikalbetrieb dient der Referenzlaser zum Ausrichten des Gerätes. Dazu den Referenzlaser parallel zur Wand justieren. Dann ist die vertikale Laserebene rechtwinklig zur Wand ausgerichtet, siehe Abbildung.10 EU- und UK-Bestimmungen und Entsorgung Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU und UK. Dieses Produkt, inklusive Zubehör und Verpackung, ist ein Elektrogerät welches nach den europäischen und UK Richtlinien für Elektro- und Elektronik-Altgeräte, Batterien und Verpackungen einer umweltgerechten Wiederverwertung zugeführt werden muss, um wertvolle Rohstoffe zurückzugewinnen. Elektrogeräte, Batterien und Verpackung gehören nicht in den Hausmüll. Verbraucher sind gesetzlich verpflichtet verbrauchte Batterien und Akkus bei einer öffentlichen Sammelstelle, in einer Verkaufsstelle oder beim technischen Kundendienst kostenfrei abzugeben. Die Batterien sind ohne Werkzeugeinsatz entnehmbar und einer separaten Sammlung zuzuführen, bevor Sie das Gerät zur Entsorgung zurückgeben. Wenden Sie sich bei Fragen zur Entnahme der Batterie bitte an die Serviceabteilung von UMAREX-LASERLINER. Informieren Sie sich bitte bei Ihrer Gemeinde über entsprechende Entsorgungseinrichtungen und beachten Sie die jeweiligen Entsorgungs- und Sicherheitshinweise an den Annahmestellen. Weitere Sicherheits- und Zusatzhinweise unter: Cubus: https://packd.li/ll/ANM/in Cubus Green: https://packd.li/ll/APV/in Hinweise zur Wartung und Pflege Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie den Akku vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort. Kalibrierung Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr. Setzen Sie sich dazu bei Bedarf mit Ihrem Händler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER. DECubus / Cubus Green

Technische Daten (technische Änderungen vorbehalten. 24W41) Selbstnivellierbereich ± 4° Genauigkeit ± 0,15 mm / m Nivellierung horizontal / vertikal automatisch mit elektronischen Libellen und Servomotoren Einstellgeschwindigkeit ca. 30 Sek. über gesamten Arbeitswinkel Rotationsdrehzahl 0, 30, 330, 600 U/min Laserwellenlänge rot / grün 635 nm / 515 nm Laserwellenlänge Referenzstrahl rot / grün 635 nm / 515 nm Laserklasse 2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689:2021) Stromversorgung Li-ion Akku 7,4V / 2,6Ah / 19,24 Wh Betriebsdauer rot / grün ca. 25 Std. Ladezeit ca. 4 Std. Arbeitsbedingungen -10°C … 50°C, Luftfeuchtigkeit max. 80% rH, nicht kondensierend, Arbeitshöhe max. 4000 m über NN (Normalnull) Lagerbedingungen -10°C … 70°C, Luftfeuchtigkeit max. 80% rH Schutzart IP 66 Abmessungen (B x H x T) 130 x 160 x 145 mm (mit Stativ- und Wandhalterung) Gewicht 1300 g (mit Stativ- und Wandhalterung) Fernbedienung Stromversorgung 2 x 1,5V LR03 (AAA) Reichweite Fernbedienung max. 30 m (IR-Control) Gewicht 70 g (inkl. Batterien)12

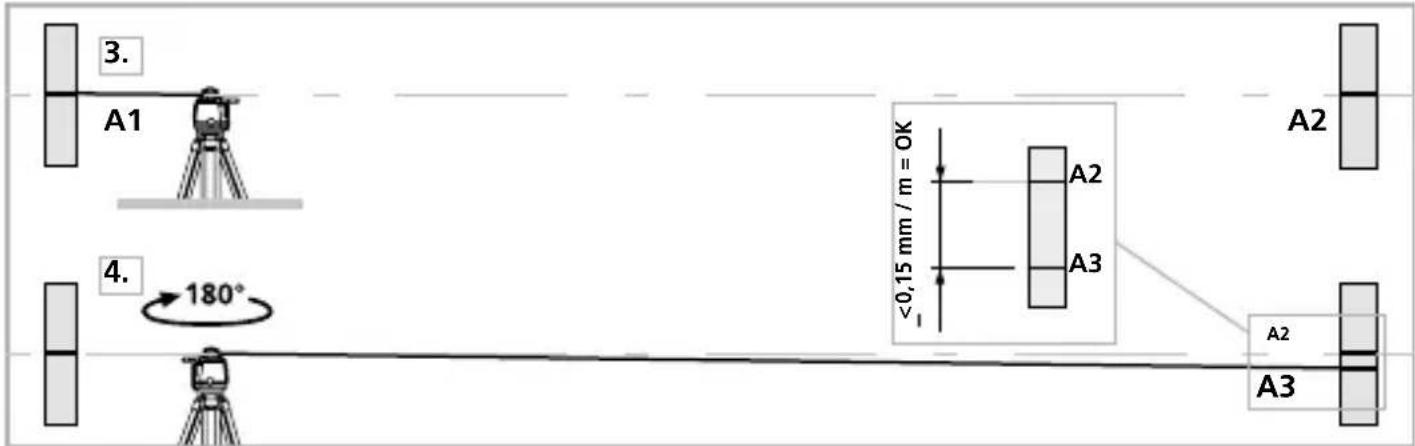

< 0,15 mm / m = OK Wenn bei der X-, Y- oder Z- Achse die Punkte A2 und A3 mehr als 0,15 mm / m auseinander liegen, ist eine neue Justierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Kalibrierung überprüfen

3. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe des

markierten Punktes A1, richten Sie das Gerät auf die X-Achse aus.

4. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3.

Die Differenz zwischen A2 u. A3 ist die Toleranz für die X-Achse.

5. 3. und 4. für die Überprüfung der Y- bzw. Z- Achse wiederholen.

Kalibrierungsüberprüfung vorbereiten Sie können die Kalibrierung des Lasers kontrollieren. Stellen Sie das Gerät in die Mitte zwischen 2 Wänden auf, die mindestens 5 m voneinander entfernt sind. Schalten Sie das Gerät ein. Zur optimalen Überprüfung bitte ein Stativ verwenden. WICHTIG: Die Sensor Automatik muss aktiv sein (auto/slope-LED ist aus).

1. Markieren Sie Punkt A1 auf der Wand.

2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2. Zwischen A1

und A2 haben Sie jetzt eine horizontale Referenz. DECubus / Cubus Green
