Tipo di prodotto	Livello laser rotante
Marca e modello	Laserliner Cubus G 210 S
Dimensioni (L x A x P)	130 x 160 x 145 mm (con supporto per treppiede e parete)
Peso	1300 g (con supporto per treppiede e parete)
Alimentazione	Batteria Li-ion ricaricabile 7,4V / 2,6Ah / 19,24Wh; ricarica tramite alimentatore 9V o USB-C; autonomia ca. 25 h (rosso/verde); tempo di ricarica ca. 4 h
Alimentazione del telecomando	2 batterie 1,5V LR03 (AAA)
Campo di autolivellamento	± 4°
Precisione	± 0,15 mm/m
Velocità di rotazione	0, 30, 330, 600 giri/min
Modalità operative	Rotazione, Scanner (10°/45°/90°/180°), Punto (laser fisso)
Sistema anti-deriva	ADS (Anti-Drift System): arresto del laser in caso di movimento esterno
Funzione di inclinazione manuale	Sì, con attivazione tramite tasto auto/slope e utilizzo della piastra angolare
Laser di riferimento	Sì, per allineamento in modalità verticale
Compatibilità ricevitori	SensoLite 110, 210, 410, SensoMaster M350 (rosso); SensoLite G 110, G 210, 410, SensoMaster M350 (verde)
Telecomando	Infrarossi, portata fino a 30 m
Lunghezza d'onda del laser	Rosso: 635 nm; Verde: 515 nm
Classe laser	2 (< 1 mW) secondo EN 60825-1:2014/A11:2021 / EN 50689:2021
Protezione	IP66 (polvere e pioggia)
Condizioni di lavoro	da -10 °C a 50 °C, umidità max. 80% RH, altitudine max. 4000 m
Condizioni di stoccaggio	da -10 °C a 70 °C, umidità max. 80% RH
Filettatura per treppiede	5/8" laterale
Manutenzione e pulizia	Pulire con un panno leggermente umido; non utilizzare solventi; rimuovere la batteria prima di conservazione prolungata; calibrazione annuale raccomandata
Sicurezza	Non guardare nel raggio laser; evitare superfici riflettenti; non utilizzare all'altezza degli occhi (1,40-1,90 m); rispettare le distanze di sicurezza
Assistenza post-vendita	Contattare UMAREX-LASERLINER per calibrazione, riparazioni o ricambi
Informazioni generali	Manuale completo disponibile su notice-facile.com; riciclaggio secondo direttive europee e britanniche

Domande frequenti - Cubus G 210 S Laserliner

Come accendere e utilizzare l'autolivellamento del Cubus G 210 S?

Premere il tasto ACCENSIONE/SPEGNIMENTO. Il LED auto/slope deve essere spento per l'allineamento automatico. L'apparecchio si autolivella in un campo di ±4°. Una volta terminata la fase di regolazione (circa 30 secondi), il laser si accende permanentemente e la testa prismatica ruota alla massima velocità.

Cosa fare se il laser lampeggia e la testa non ruota?

Ciò significa che l'apparecchio è inclinato di oltre 4° (l'autolivellamento non può compensare). Posizionare l'apparecchio su una superficie più piana o ridurre l'inclinazione. Se il lampeggio persiste dopo il livellamento, verificare se il sistema ADS è attivato (vedere domanda successiva).

Come funziona il sistema anti-deriva (ADS)?

L'ADS si attiva automaticamente 30 secondi dopo l'accensione. Il LED tilt lampeggia ogni secondo. Se l'apparecchio subisce un urto o un movimento, il laser si ferma e lampeggia rapidamente, il LED tilt rimane acceso fisso. Per riprendere il lavoro, premere nuovamente il tasto tilt o spegnere e riaccendere l'apparecchio.

Come caricare la batteria Li-ion?

È possibile caricare la batteria nell'apparecchio con l'alimentatore 9 V fornito, o esternamente tramite la porta USB-C della batteria. Durante la carica, i tre LED lampeggiano da destra a sinistra. Diventano fissi quando la carica è completa (circa 4 ore). L'apparecchio può funzionare anche con alimentazione di rete senza batteria (il LED centrale lampeggia).

Come utilizzare la funzione di inclinazione manuale?

Lasciare prima che l'apparecchio si autolivelli. Impostare la piastra angolare su zero. Premere il tasto auto/slope per disattivare il Sensor Automatic (il LED si accende). Quindi inclinare l'apparecchio all'angolo desiderato. Utilizzare la piastra angolare per inclinazioni maggiori.

Come controllare la calibrazione dell'apparecchio?

Posizionare l'apparecchio al centro tra due pareti distanti almeno 5 m. Attivare l'autolivellamento. Segnare un punto A1 sulla parete. Ruotare l'apparecchio di 180° e segnare A2. Avvicinare l'apparecchio alla parete all'altezza di A1, quindi ruotare nuovamente di 180° e segnare A3. Se la distanza tra A2 e A3 supera 0,15 mm/m, è necessaria una calibrazione. Contattare l'assistenza post-vendita.

Qual è la portata del telecomando e come utilizzarlo?

Il telecomando a infrarossi ha una portata fino a 30 m. Consente di selezionare la velocità di rotazione (600/330/30/0 giri/min), la modalità scanner (10°/45°/90°/180°) e di orientare il laser (tasti di posizionamento). Inserire 2 batterie AAA rispettando la polarità.

Come pulire e manutenere il Cubus G 210 S?

Pulire tutte le superfici con un panno leggermente umido. Non utilizzare detergenti, abrasivi o solventi. Rimuovere la batteria prima di conservazione prolungata. Conservare l'apparecchio in un luogo asciutto e pulito. Si raccomanda una calibrazione annuale.

Dove trovare il manuale completo e le istruzioni di sicurezza?

Il manuale d'uso è disponibile gratuitamente in formato PDF sul sito notice-facile.com. Troverete anche informazioni aggiuntive e le istruzioni di sicurezza al link: https://packd.li/II/ANM/in. Conservare questi documenti e trasmetterli a qualsiasi utente successivo.

Come riciclare questo apparecchio?

Non gettare l'apparecchio, i suoi accessori o l'imballaggio nei rifiuti domestici. Conformemente alle direttive europee e britanniche, portare gli apparecchi elettrici e le batterie usate a un punto di raccolta pubblico, presso un rivenditore o al servizio di assistenza tecnica. Per rimuovere la batteria, utilizzare un utensile disponibile in commercio e contattare l'assistenza post-vendita in caso di difficoltà.

MANUALE UTENTE Cubus G 210 S Laserliner

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni e indicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio laser in caso questo venga inoltrato a terzi.

Uso previsto

Questo laser rotante è destinato all'allineamento di piani orizzontali. Grazie alla filettatura da 5/8" integrata nel lato dell'alloggiamento per il montaggio su treppiedi, è adatto anche per l'allineamento verticale. Il laser rotante è dotato di una funzione di inclinazione manuale. Il modello Cubus è compatibile con i ricevitori SensoLite 110, SensoLite 210, SensoLite 410 e SensoMaster M350 e il Cubus Green con i ricevitori SensoLite G 110, SensoLite G 210, SensoLite 410 e SensoMaster M350.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• Manomissioni o modifiche dell'apparecchio non sono ammesse e fanno decadere l'omologazione e la specifica di sicurezza.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni, se le batterie sono quasi scariche o in presenza di danneggiamenti del corpo dell'apparecchio.
• In caso di impiego in esterni, assicurarsi che l'apparecchio venga utilizzato solo con le corrette condizioni atmosferiche e osservando le relative misure di protezione.
• Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzo dell'apparecchio.

Indicazioni di sicurezza

Manipolazione di laser della classe 2

Radiazione laser! Non guardare direttamente il raggio! Laser classe 2 | < 1 mW 635 / 515 nm

EN 60825-1:2014/A11:2021 / EN 50689:2021

• Attenzione: non guardare direttamente il raggio o quello riflesso.
• Non puntare il raggio laser su persone.
• Nel caso in cui la radiazione laser della classe 2 dovesse colpire gli occhi, chiuderli e spostare la testa dalla direzione del raggio.
• Non osservare in nessun caso il raggio laser o i riflessi con strumenti ottici (lenti d'ingrandimento, microscopi, binocoli, ecc.).
• Non utilizzare il laser all'altezza degli occhi (1,40 ... 1,90 m).
• Le superfici riflettenti, a specchio o lucenti devono essere coperte durante il funzionamento di apparecchi laser.
• In zone di traffico pubblico il percorso dei raggi deve essere limitato possibilmente con sbarramenti e pareti mobili, segnalando l'area d'intervento del laser con cartelli di avvertimento.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva CEM 2014/30/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Sussiste la possibilità di interferenze pericolose o di disturbi degli apparecchi elettronici o per causa di questi.
• L'impiego nelle vicinanze di tensioni elevate o in campi elettromagnetici alternati può compromettere la precisione della misurazione.

Caratteristiche particolari del prodotto e funzioni

SENSOR

AUTOMATIC Il laser rotante si orienta da solo. Viene portato nella posizione di base necessaria, all'interno di un angolo di lavoro di ± 4°. La regolazione di precisione viene svolta subito dal sistema automatico: tre sensori di misura elettronici rilevano gli assi X, Y e Z.

ADS

L'Anti-Drift-System (ADS) previene misure scorrette. Il principio di funzionamento: 30 secondi dopo l'attivazione dell'ADS, il laser viene sottoposto a costante controllo del suo corretto orientamento. Se l'apparecchio si sposta sotto l'azione di influenze esterne o se il laser si allontana dal suo punto di riferimento in altezza, il laser resta fermo. Lampeggia anche il laser e il LED Tilt è costantemente acceso. Per poter continuare a lavorare, premere di nuovo il tasto Tilt o spegnere e riaccendere l'apparecchio.

All'accensione, l'ADS non è attivo. Per proteggere l'apparecchio configurato da spostamenti per influenze esterne, è necessario attivare l'ADS premendo il tasto Tilt. La funzione ADS viene segnalata dal lampeggio del LED Tilt; vedere la figura in basso.

L'ADS attiva il sistema di controllo solo dopo 30 secondi dal livellamento completo del laser (fase di configurazione). Lampeggio di una volta al secondo del LED Tilt durante la fase di allestimento, lampeggio rapido con ADS attivo.

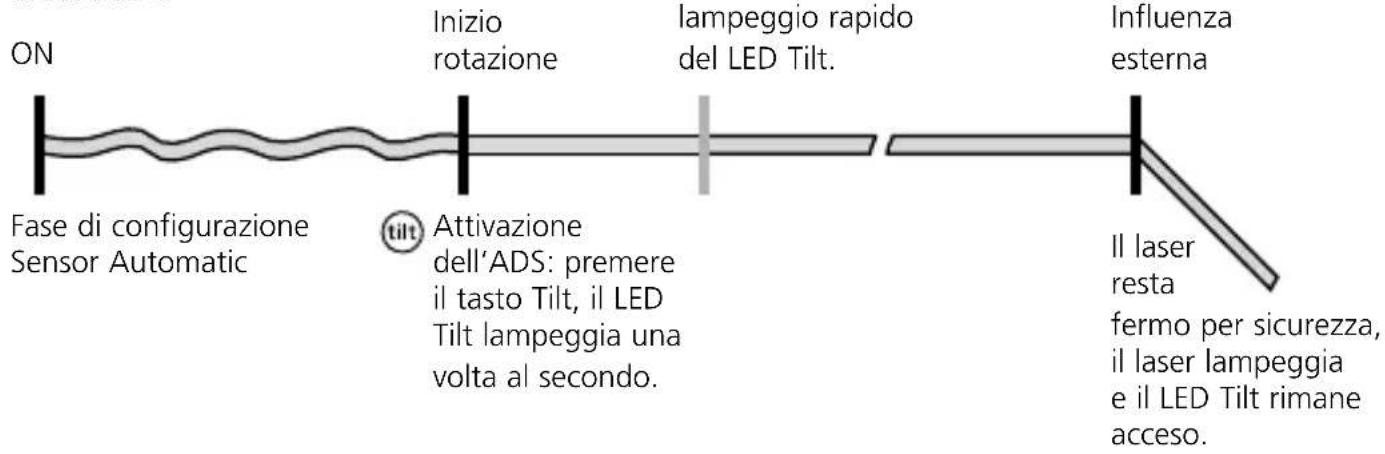

Modo di funzionamento dell'ADS

ON Fase di configurazione Sensor Automatic Inizio rotazione lampeggio rapido del LED Tilt. Influenza esterna Attivazione dell'ADS: premere il tasto Tilt, il LED Tilt lampeggia una volta al secondo. Il laser resta fermo per sicurezza, il laser lampeggia e il LED Tilt rimane acceso.

BLOCCO di trasporto: durante il trasporto l'apparecchio è protetto da uno speciale freno motore.

Protezione da polvere e acqua – gli strumenti di misura sono caratterizzati da una particolare protezione dalla polvere e dalla pioggia.

Utilizzo dell'alimentatore/ della batteria agli ioni di litio

• La batteria può essere ricaricata nell'apparecchio tramite l'alimentatore da 9 V fornito in dotazione oppure esternamente mediante la presa USB-C integrata nella batteria utilizzando un alimentatore USB-C standard.
• Utilizzare l'alimentatore/il caricabatterie solo in locali chiusi evitando di esporlo all'umidità o alla pioggia altrimenti si corre il rischio di scosse elettriche.

- Caricare completamente la batteria dell'apparecchio prima di utilizzarlo.

- Collegare l'alimentatore/il caricabatteria alla rete elettrica e alla presa del pacco batterie dell'apparecchio. Utilizzare solo l'alimentatore/il caricabatterie in dotazione. L'utilizzo di alimentatori/caricabatterie non idonei fa decadere la garanzia.

- Mentre la batteria nello stato installato viene caricata, la spia di funzionamento a LED si illumina di rosso. Il processo di ricarica è terminato quando la luce del LED diventa verde.

- Durante la ricarica del dispositivo, i LED lampeggiano in modo progressivo da destra a sinistra. Il processo di ricarica può considerarsi terminato quando tutti e tre i LED rimangono accesi in modo fisso.

- Quando il livello di carica della batteria è molto basso, lampeggia prima la spia di funzionamento a LED centrale e poi tutti e tre le spie LED lampeggiano in modo sincrono prima che il dispositivo si spenga.

- Funzionamento senza batteria: Il dispositivo può essere utilizzato senza batteria se è collegato alla rete elettrica tramite la presa di ricarica e l'adattatore di rete in dotazione. In questo caso, la spia di funzionamento a LED centrale lampeggia.

a Uscita laser di riferimento

b Testa prismatica / uscita raggio laser

c Pannello di controllo

d Presa per il collegamento di alimentatore/caricabatterie

e Filettatura da 5/8"

f Vano batteria ricaricabile

3 4 Laserliner 2 1 auto slope 5 6 tilt 7 CUBUS

1 Funzione auto/slope

2 LED funzione auto/slope LED spento: orientamento automatico LED acceso: orientamento manuale

3 Tasto ON/OFF

4 Indicatore di funzionamento (LowBat: il LED lampeggia)

5 LED funzione Tilt

6 Funzione Tilt

7 Campo di ricezione segnale a infrarossi

Inserimento delle batterie nel telecomando

Aprire il vano batterie e introdurre le batterie (2 x 1,5V LR03 (AAA)) come indicato dai simboli di installazione. Fare attenzione alle corretta polarità.

8 Uscita segnale infrarosso
9 Indicatore di funzionamento
10 Selezione velocità di rotazione 600 / 330 / 30 / 0 giri/min
11 Modalità di scansione 10° / 45° / 90° / 180°
12 Tasto di posizionamento (rotazione oraria)
13 Tasto di posizionamento (rotazione antioraria)

Reticoli spaziali: per la visualizzazione dei piani laser e delle funzioni.

auto: puntamento automatico / man: puntamento manuale

auto auto man

Livellamento orizzontale

Piano inclinato Angolo di 90°

Funzione di riferimento a 90°

Laserliner

Livellamento orizzontale e verticale

- Orizzontale: appoggiare l'apparecchio su una superficie possibilmente livellata o fissarlo su un treppiede.

-Verticale:posizionare lateralmente l'apparecchio con il supporto per treppiede e da parete. Il pannello di controllo è rivolto verso l'alto. Con il supporto per treppiede e da parete l'apparecchio può essere montato su un treppiede per l'impiego in verticale.

- Premere il tasto ON/OFF.

LED del funzionamento auto/slope spento: orientamento automatico

- L'apparecchio si livella automaticamente entro un campo di ± 4°. Durante la fase di configurazione il laser lampeggia e la testa prismatica è ferma. Al termine del livellamento il laser è costantemente acceso e ruota al numero di giri massimo. Vedi anche il capitolo "Sensore automatico" e "ADS Tilt".

Se l'apparecchio è troppo inclinato (oltre 4°), la testa prismatica resta ferma e il laser e i LED auto/slope lampeggiano. In questo caso l'apparecchio deve essere collocato su una superficie meno inclinata.

auto auto

(1)

(1)

Funzione di inclinazione

Inclinazioni notevoli possono essere ottenute mediante la piastra goniometrica opzionale.

SUGGERIMENTO: prima far posizionare l'apparecchio da solo e regolare la piastra goniometrica su zero. Poi disattivare il sensore automatico con il tasto auto/slope. Infine inclinare l'apparecchio dell'angolo desiderato.

LED della funzione auto/slope spento: orientamento manuale

Modalità laser

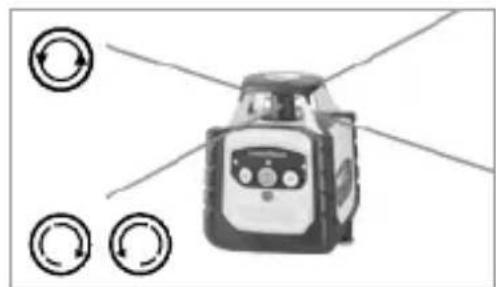

Modalità di rotazione

Con il tasto di rotazione si possono regolare diverse velocità: 0, 30, 330, 600 g/min

Modalità di rotazione

Per accedere al modo puntuale, premere ripetutamente il tasto di rotazione finché il laser cessa di ruotare. Il laser può essere spostato nella posizione desiderata servendosi dei tasti di posizionamento.

Con il tasto Scan è possibile attivare e quindi regolare un segmento a luce intensa in 4 diverse ampiezze. Il segmento viene posizionato per mezzo dei tasti direzionali.

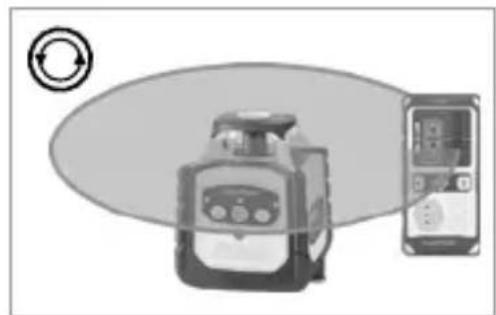

Modalità di ricezione manuale

Lavoro con il ricevitore laser opzionale: impostare il laser rotante sulla velocità massima e attivare il ricevitore laser. Vedi le istruzioni per l'uso di un corrispondente ricevitore laser.

Impiego del laser di riferimento

L'apparecchio è dotato di un laser di riferimento. Durante il funzionamento in verticale il laser di riferimento serve per allineare l'apparecchio. A tal fine regolare il laser di riferimento affinché sia parallelo alla parete. Ora il piano verticale del laser è ortogonale alla parete, vedi immagine.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Calibrazione

L'apparecchio di misurazione deve essere calibrato e controllato regolarmente al fine di assicurare precisione e funzionamento. Si consigliano intervalli di taratura di un anno. Se necessario contattare il proprio rivenditore oppure rivolgersi al reparto assistenza della UMAREX-LASERLINER.

Disposizioni valide in UE e Regno unito e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE e del Regno unito.

Questo prodotto, accessori e imballaggio inclusi, è un apparecchio elettrico che deve essere riciclato nel rispetto dell'ambiente secondo le direttive europee e del Regno Unito in materia di rifiuti di apparecchiature elettriche ed elettroniche,batterie e imballaggi così da recuperare preziose materie prime. Gli apparecchi elettrici, le batterie e i materiali di imballaggio non devono essere gettati nei rifiuti domestici. Gli utilizzatori sono tenuti per legge a consegnare gratuitamente batterie e accumulatori usati presso un centro di raccolta autorizzato, nei punti vendita o all'assistenza tecnica. La batteria può essere rimossa dall'apparecchio senza distruzione utilizzando gli utensili disponibili in commercio. Provvedere alla raccolta separata prima di restituire l'apparecchio per lo smaltimento. Per domande sulla rimozione della batteria potete rivolgervi al reparto assistenza di UMAREX-LASERLINER. Informatevi presso il vostro comune sui centri di raccolta autorizzati allo smaltimento e osservare le relative avvertenze per lo smaltimento e la sicurezza nei centri di recupero.

Per ulteriori informazioni e indicazioni di sicurezza:

Cubus: https://packd.li/II/ANM/in

Dati tecnici (con riserva di modifiche tecniche. 24W43)
Range di autolivellamento ± 4°
Precisione ± 0,15 mm / m
Livellamento	orizzontale / verticale automatico con livelle elettroniche e servomotori
Velocità di regolazione circa 30 sec.	su tutto l'angolo di lavoro
Velocità di rotazione (n. giri) 0, 30,	330, 600 g/min
Lunghezza delle onde laser Raggio di riferimento rosso / verde	635 nm / 515 nm
Classe laser	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689:2021)
Alimentazione	Gruppo batterie agli ioni di litio da 7,4V / 2,6Ah / 19,24Wh
Durata funzionamento rosso / verde	ca. 25 h
Durata ricarica ca. 4 h
Condizioni di lavoro	-10°C ... 50°C, umidità dell'aria max. 80% rH, non condensante, altezza di lavoro max. 4000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio	-10°C ... 70°C, umidità dell'aria max. 80% rH
Grado di protezione IP 66
Dimensioni (L x H x P)	130 x 160 x 145 mm (con supporto per treppiede e da parete)
Peso	1300 g (con supporto per treppiede e da parete)
Telecomando
Alimentazione 2 x 1,5V LR03 (AAA)
Portata del telecomando	fino a 30 m (IR-control)
Peso 70 g (con batterie)

Verifica della calibratura

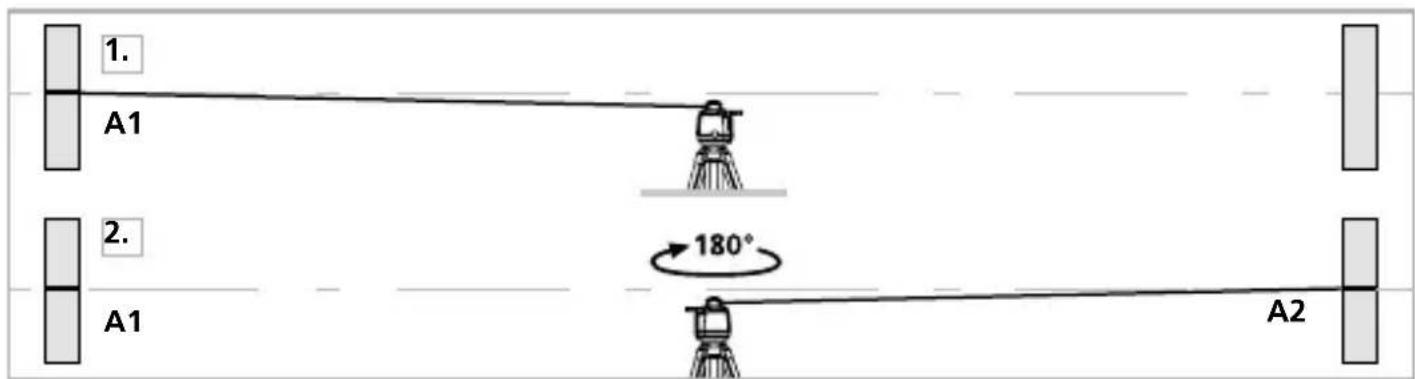

La calibratura del laser può essere controllata. Collocate lo strumento al centro di due pareti distanti tra loro almeno 5 m e accendetelo. Accendete l'apparecchio. Per una verifica ottimale, usate un treppiede. IMPORTANTE! Il sensore automatico deve essere attivo (il LED auto/slope è spento).

1. Marcate il punto A1 sulla parete.
2. Ruotate l'apparecchio di 180° e marcate il punto A2. A questo punto avrete un riferimento orizzontale tra A1 e A2.

1. A1 2. A1 180° A2

Esecuzione

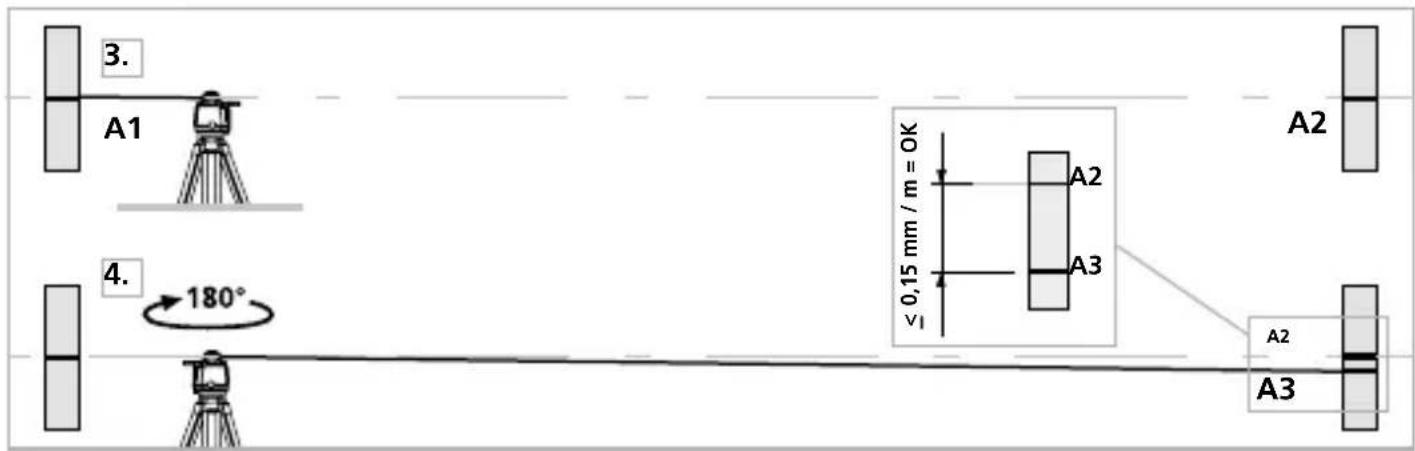

1. Avvicinate quanto più possibile l'apparecchio alla parete, all'altezza del punto A1.
2. Ruotate l'apparecchio di 180° e marcate il punto A3. La differenza tra A2 e A3 rappresenta la tolleranza.
3. Per verificare gli assi Y e Z ripetere le fasi 3 e 4.

Se sugli assi X, Y o Z la distanza tra i punti A2 e A3 è superiore a 0,15 mm / m, si rende necessaria una regolazione. Contattate il vostro rivenditore specializzato o rivolgetevi al Servizio Assistenza di UMAREX-LASERLINER.

!
