Produkttype	Rotationslaser
Mærke og model	Laserliner Cubus G 210 S
Dimensioner (l x h x d)	130 x 160 x 145 mm (med stativ- og vægbeslag)
Vægt	1300 g (med stativ- og vægbeslag)
Strømforsyning	Genopladeligt Li-ion batteri 7,4V / 2,6Ah / 19,24Wh ; opladning via 9V strømadapter eller USB-C ; driftstid ca. 25 h (rød/grøn) ; opladningstid ca. 4 h
Strømforsyning til fjernbetjening	2 stk. 1,5V LR03 (AAA) batterier
Selvnivelleringsområde	± 4°
Præcision	± 0,15 mm/m
Rotationshastigheder	0, 30, 330, 600 o/min
Funktionstilstande	Rotation, Scanning (10°/45°/90°/180°), Punkt (fast laser)
Anti-drift system	ADS (Anti-Drift System): laser stopper ved bevægelse
Manuel hældningsfunktion	Ja, med aktivering via auto/slope-tasten og brug af vinkelpladen
Referencelaser	Ja, til justering i lodret tilstand
Kompatibilitet med modtagere	SensoLite 110, 210, 410, SensoMaster M350 (rød) ; SensoLite G 110, G 210, 410, SensoMaster M350 (grøn)
Fjernbetjening	Infrarød, rækkevidde op til 30 m
Laserbølgelængde	Rød: 635 nm ; Grøn: 515 nm
Laserklasse	2 (< 1 mW) iht. EN 60825-1:2014/A11:2021 / EN 50689:2021
Beskyttelse	IP66 (støv og regn)
Arbejdsbetingelser	-10 °C til 50 °C, luftfugtighed maks. 80% RH, højde maks. 4000 m
Opbevaringsbetingelser	-10 °C til 70 °C, luftfugtighed maks. 80% RH
Statvgevind	5/8" sidegevind
Vedligeholdelse og rengøring	Rengør med en let fugtig klud; brug ikke opløsningsmidler; fjern batteriet ved længere tids opbevaring; årlig kalibrering anbefales
Sikkerhed	Se ikke direkte ind i laserstrålen; undgå reflekterende overflader; brug ikke i øjenhøjde (1,40-1,90 m); overhold sikkerhedsafstande
Eftersalgsservice	Kontakt UMAREX-LASERLINER for kalibrering, reparationer eller reservedele
Generelle oplysninger	Fuldstændig brugsanvisning tilgængelig på notice-facile.com; bortskaffelse i henhold til EU- og britiske direktiver

Ofte stillede spørgsmål - Cubus G 210 S Laserliner

Hvordan tænder og bruger jeg selvnivellering på Cubus G 210 S?

Tryk på TÆND/SLUK-knappen. LED'en auto/slope skal være slukket for automatisk justering. Apparatet nivellerer inden for et område på ±4°. Når justeringsfasen er afsluttet (ca. 30 sekunder), tændes laseren konstant, og prismhovedet roterer med maksimal hastighed.

Hvad gør jeg, hvis laseren blinker, og hovedet ikke roterer?

Det betyder, at apparatet hælder mere end 4° (selvnivelleringen kan ikke kompensere). Anbring apparatet på en mere plan overflade, eller reducer hældningen. Hvis blinkningen fortsætter efter nivellering, kontrolleres, om ADS-systemet er aktiveret (se næste spørgsmål).

Hvordan fungerer anti-drift-systemet (ADS)?

ADS aktiveres automatisk 30 sekunder efter tænding. LED'en tilt blinker hvert sekund. Hvis apparatet udsættes for stød eller bevægelse, stopper laseren og blinker hurtigt, og tilt-LED'en forbliver konstant tændt. For at genoptage arbejdet skal du trykke på tilt-tasten igen eller slukke og tænde apparatet.

Hvordan oplader jeg Li-ion-batteriet?

Du kan oplade batteriet i apparatet med den medfølgende 9 V strømadapter eller eksternt via batteriets USB-C-port. Under opladning blinker de tre LED'er fra højre mod venstre. De bliver faste, når opladningen er færdig (ca. 4 timer). Apparatet kan også køre på netstrøm uden batteri (den midterste LED blinker).

Hvordan bruger jeg den manuelle hældningsfunktion?

Lad først apparatet selvnivellere. Indstil vinkelpladen til nul. Tryk på auto/slope-tasten for at deaktivere Sensor Automatic (LED'en tændes). Hæld derefter apparatet i den ønskede vinkel. Brug vinkelpladen til større hældninger.

Hvordan kontrollerer jeg apparatets kalibrering?

Anbring apparatet i midten mellem to vægge med mindst 5 meters afstand. Aktivér selvnivellering. Marker et punkt A1 på væggen. Drej apparatet 180° og markér A2. Flyt apparatet tæt på væggen ved A1, drej det derefter 180° igen og markér A3. Hvis afstanden mellem A2 og A3 overstiger 0,15 mm/m, er kalibrering nødvendig. Kontakt eftersalgsservice.

Hvad er rækkevidden for fjernbetjeningen, og hvordan bruges den?

Infrarød-fjernbetjeningen har en rækkevidde på op til 30 m. Den gør det muligt at vælge rotationshastighed (600/330/30/0 o/min), scannertilstand (10°/45°/90°/180°) og justere laseren (positioneringsknapper). Indsæt 2 AAA-batterier med korrekt polaritet.

Hvordan rengør og vedligeholder jeg Cubus G 210 S?

Rengør alle overflader med en let fugtig klud. Brug ikke rengøringsmidler, skuremidler eller opløsningsmidler. Fjern batteriet ved længere tids opbevaring. Opbevar apparatet på et tørt og rent sted. Årlig kalibrering anbefales.

Hvor finder jeg den fulde brugsanvisning og sikkerhedsinstruktioner?

Brugsanvisningen er tilgængelig gratis som PDF på notice-facile.com. Du finder også yderligere oplysninger og sikkerhedsinstruktioner på linket: https://packd.li/II/ANM/in. Opbevar disse dokumenter og giv dem videre til eventuelle senere brugere.

Hvordan bortskaffer jeg dette apparat?

Smid ikke apparatet, dets tilbehør eller emballage i husholdningsaffaldet. I overensstemmelse med EU- og britiske direktiver skal elektriske apparater og brugte batterier afleveres på en offentlig indsamlingsplads, hos en forhandler eller til teknisk eftersalgsservice. For at fjerne batteriet skal du bruge et almindeligt værktøj og kontakte eftersalgsservice, hvis du har problemer.

BRUGSANVISNING Cubus G 210 S Laserliner

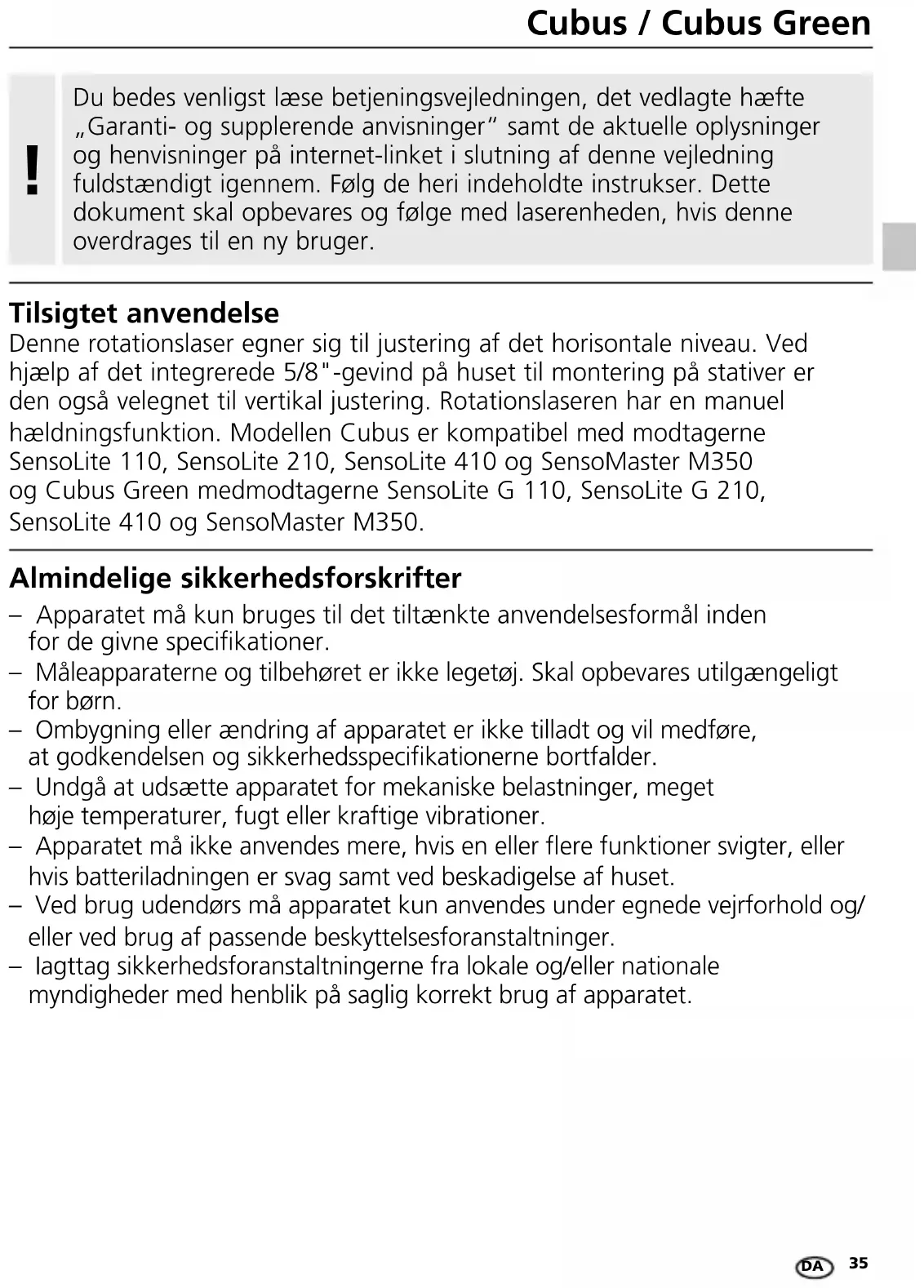

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvis denne overdrages til en ny bruger.

Tilsigtet anvendelse

Denne rotationslaser egner sig til justering af det horisontale niveau. Ved hjælp af det integrerede 5/8"-gevind på huset til montering på stativer er den også velegnet til vertikal justering. Rotationslaseren har en manuel hældningsfunktion. Modellen Cubus er kompatibel med modtagerne SensoLite 110, SensoLite 210, SensoLite 410 og SensoMaster M350 og Cubus Green medmodtagerne SensoLite G 110, SensoLite G 210, SensoLite 410 og SensoMaster M350.

Almindelige sikkerhedsforskrifter

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecifikationerne bortfalder.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes mere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag samt ved beskadigelse af huset.
• Ved brug udendørs må apparatet kun anvendes under egnede vejrforhold og/eller ved brug af passende beskyttelsesforanstaltninger.
• lagttag sikkerhedsforanstaltningerne fra lokale og/eller nationale myndigheder med henblik på saglig korrekt brug af apparatet.

Sikkerhedsanvisninger

Laserstråling! Se ikke ind i strålen! Laser klasse 2 | < 1 mW 635 / 515 nm

EN 60825-1:2014/A11:2021 / EN 50689:2021

• Pas på: Undgå at se ind i en direkte eller reflekterende stråle.
  – Undgå at rette laserstrålen mod personer.
• Hvis laserstråling i klasse 2 rammer en person i øjnene, skal ved-kommende bevidst lukke øjnene og straks fjerne hovedet fra strålen.
• Laserstrålen eller dens refleksioner må aldrig betragtes gennem optisk udstyr (lup, mikroskop, kikkert, ...).
• Undlad at anvende laseren i øjenhøjde (1,40 ... 1,90 m).
• Godt reflekterende, spejlende eller skinnende overflader skal tildækkes, så længe der bruges laserudstyr.
• I områder med offentlig færdsel skal strålebanen så vidt muligt begrænses af afspærringer og skillevægge, og laserområdet skal afmærkes med advarselsskilte.

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.
• Ved anvendelse i nærheden af høje spændinger eller under høje elektromagnetiske vekselfelter kan måleapparatets nøjagtighed blive påvirket.

Særlige produktegenskaber og funktioner

Rotationslaseren indjusterer sig selv helt automatisk. Den opstilles i den nødvendige grundstilling - inden for arbejdsvinklerne på ± 4°.

Funktionsprincip: 30 sekunder efter aktiveringen af ADS kontrolleres laseren konstant for korrekt indjustering. Hvis apparatet bevæges af ydre påvirkninger, eller hvis laseren mister sin højdereference, stopper den. Desuden blinker laseren, og Tilt-LED'en lyser konstant. Inden der kan arbejdes videre, skal man igen trykke på Tilt-knappen eller slukke og tænde for apparatet.

ADS er aktiv efter tænding for at beskytte den indstillede enhed mod ændringer i positionen på grund af ydre påvirkninger. ADS-funktionen indikeres ved, at Tilt-LED'en blinker; se nedenstående figur.

ADS stiller først overvågningen skarp 30 sek. efter fuldstændig nivellering af laseren (indjusteringsfase). Tilt-LED'en blinker i sekundtakt under indjusteringsfasen; blinker hurtigt, når ADS er aktiv.

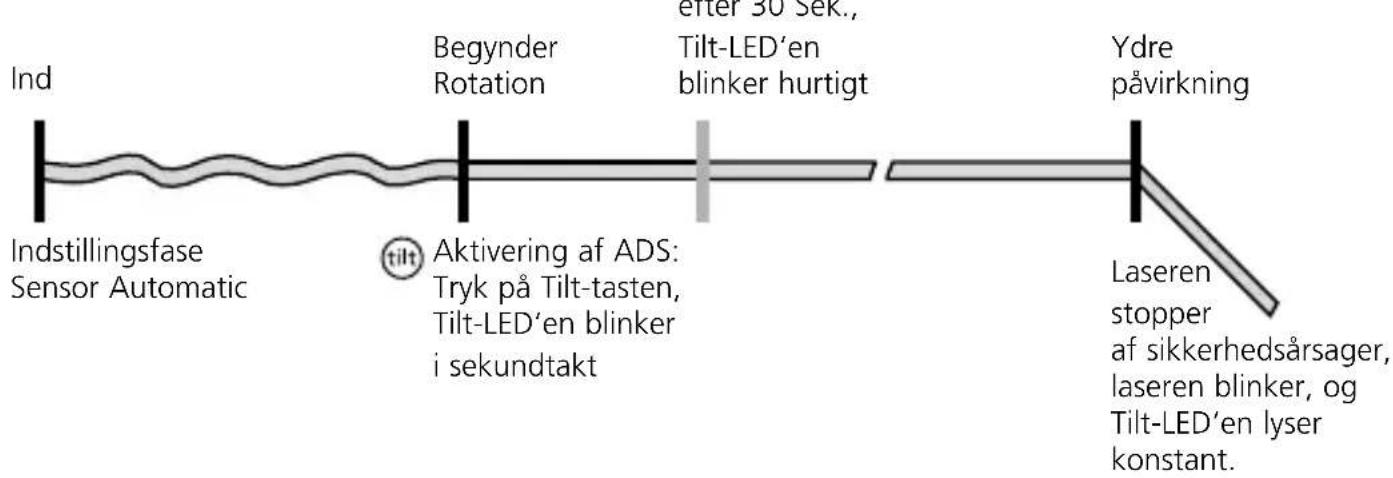

Funktionsmåde ADS

Laserliner

Transport LOCK (LÅS): Under transport beskyttes apparatet af en særlig motorbremse.

Beskyttelse mod støv og vand – laserne udmærker sig ved at være særlig godt beskyttet mod støv og regn.

Händtering af strømforsyning / genopladeligt lithium-ion-batteri

• Batteriet kan oplades i enheden ved hjælp af den medfølgende 9V-strømforsyning eller eksternt via det USB-C-stik, der er integreret i batteriet, med en standard USB-C-strømforsyning.
• Strømforsyningen/opladeren må kun bruges i lukkede rum; må ikke udsættes for fugt eller regn, da der ellers er risiko for elektrisk stød.
• Inden apparatet tages i brug, skal batteriet lades helt op.

- Lysnetadapteren/opladeren sluttes til lysnettet og tilslutningsstikket på apparatet. Man må kun benytte den vedlagte lysnet-adapter/oplader. Hvis der benyttes en forkert lysnetadapter/oplader, bortfalder garantien.

- Mens batteriet oplades i indbygget tilstand, lyser LED-driftsvisningen rødt. Ladeprocessen er afsluttet, når LED'en lyser grønt.

- Mens apparatet oplades, blinker LED-erne fra højre til venstre opstigende. Opladningen er afsluttet, når alle 3 LED-ere lyser grønt hele tiden.

- Ved meget lavt batteriniveau blinker først den midterste LED-driftsvisning og dernæst alle tre LED-visninger synkront, før apparatet slukkes.

- Drift uden batteri: Apparatet kan også bruges uden batteri, når det er tilsluttet strømnettet via opladningsbøsningen og den vedlagte netdel. I så tilfælde blinker den midterste LED-driftsvisning.

a Udgang referencelaser
b Prismehoved / udgang laserstråle
c Betjeningspanel
d Tilslutningsstik til lysnetadapter/oplader
e 5/8"-gevind
f Batterirum

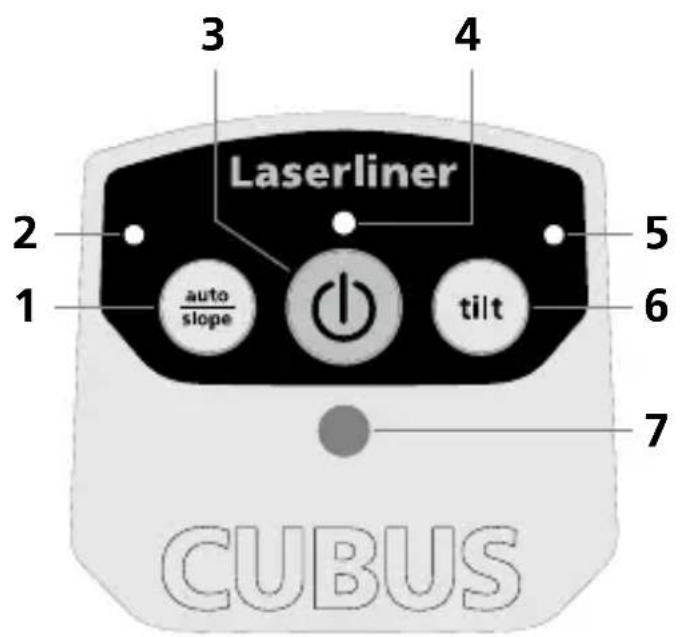

3 4 Laserliner 2 1 auto slope 5 6 tilt 7 CUBUS

1 auto/slope-funktion
2 LED auto/slope-funktion LED slukket: Automatisk indjustering LED lyser: Manuel indjustering
3 TIL-/FRA-knap
4 Driftsindikator (LowBat: LED blinker)
5 LED tilt-funktion
6 Tilt-funktion
7 Modtagelsesfelt infrarødt signal

Laserliner

Indsættelse af batterierne ved fjernbetjeningen

Åbn batterihuset og læg batterierne (2 x 1,5V LR03 (AAA)) i. Vær opmærksom på korrekt polaritet.

8 Udgang infrarødt signal
9 Driftsindikator
10 Vælg rotationshastighed 600 / 330 / 30 / 0 omdr/min
11 Scannings-modus 10° / 45° / 90° / 180°
12 Positioneringstast (drej til højre)
13 Positioneringstast (drej til venstre)

Rumgitre: Disse viser laserniveauerne og funktionerne.

auto: automatisk indstilling / man: manuel indstilling

auto auto man

Vandret nivellering

Lodret afsætning

Skævt niveau 90° vinkel 90° reference-funktion

Horisontal og vertikal nivellering

• Vandret: Placér Titanium på en vandret flade eller sæt den på et stativ.
• Lodret: Apparatet med påmonteret stativ- og vægholder opstilles ved siden af. Betjeningspanelet peger opad. Med stativet og vægholderen kan apparatet monteres på et stativ til vertikal brug.
  – Tryk på TÆND/SLUK-knappen.

auto auto

(

(

LED auto/slope-funktion slukket: Automatisk indjustering

- Apparatet nivellerer sig automatisk i et område på ± 4°. I indjusteringsfasen blinker laseren, mens prismehovedet er stoppet. Når nivelleringen er udført, lyser laseren konstant og roterer med max rotationshastighed. Se også afsnittet vedr. „Sensor-automatik“ og „ADS-Tilt“.

Hvis apparatet er opstillet for skråt (uden for 4°), stopper prismehovedet, og både laseren og LED'en auto/slope blinker. I så fald skal apparatet opstilles på et mere plant underlag.

Hældningsfunktion

Større hældninger kan anlægges med vinkelpladen (ekstraudstyr).

TIP: Først lader man apparatet indjustere sig automatisk og stiller vinkelpladen på nul. Dernæst slukker man for sensor-automatikken med auto/slope-tasten. Endelig hælder man apparatet i den ønskede vinkel.

Med rotations-knappen kan den ønskede rotationshastighed aktiveres: 0, 30, 330, 600 o/min

Punkt-modus

For at aktivere punktfunktionen trykkes på rotations-knappen så mange gange, at laseren stopper sin rotation. Laseren kan drejes i den ønskede position med positioneringsknapperne.

Scannings-modus

Med Scan-knappen kan aktiveres en klart lysende vifte i to forskellige bredder. Viften styres hen til den ønskede måleposition med retningstasterne.

Håndmodtager-modus

Arbejde med lasermodtageren (ekstraudstyr): Indstil rotationslaseren til den maksimale omdrejningshastighed, og tænd for lasermodtageren. Se betjeningsvejledningen for en tilsvarende lasermodtager.

Arbejde med referencelaseren

Apparatet har en referencelaser. I vertikal drift bruges referencelaseren til indjustering af apparatet. Dette gøres ved at justere referencelaseren parallelt med væggen. Så er det lodrette laserplan indstillet i en ret vinkel til væggen, se figur.

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Tag batterierne ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted.

Kalibrering

Måleapparatet skal jævnligt kalibreres og kontrolleres for at sikre præcision og funktion. Vi anbefaler kalibreringsintervaller på et år. Kontakt ved behov din forhandler eller henvend dig til serviceafdelingen i UMAREX-LASERLINER.

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU og UK.

Dette produkt, herunder tilbehør og emballage, er et elektrisk apparat, der skal genanvendes i overensstemmelse med de europæiske og britiske retningslinjer for elektrisk og elektronisk affald, batterier og emballage for at genvinde værdifulde råmaterialer. Elektriske apparater, batterier og emballage hører ikke til i husholdningsaffaldet. Forbrugerne er ifølge loven forpligtet til at aflevere brugte batterier og opladere gratis på et offentligt ind-samlingssted, i en forretning eller hos den tekniske kundeservice. Tag batteriet ud af apparatet med almindeligt værktøj uden at ødelægge det og forbind det med en separat samling, før du afleverer apparatet til bortskaffelse. Hvis du har spørgsmål til udtagning af batteriet, kan du henvende dig til serviceaf-delingen hos UMAREX-LASERLINER. Find informationer om tilsvarende bort-skaffelsessteder hos din kommune og overhold de gældende bortskaffelses- og sikkerhedsoplysninger på modtagerstederne.

Flere sikkerhedsanvisninger og supplerende tips på:

Cubus: https://packd.li/II/ANM/in

Tekniske data (Forbehold for tekniske ændringer. 24W43)
Selvnivelleringsområde ± 4°
Nøjagtighed ± 0,15 mm / m
Nivellering	horisontal / vertikal automatisk med elektroniske libeller og servomotorer
Indstillingshastighed ca. 30 sek. over hele arbejdsvinklen
Rotationshastighed 0, 30, 330, 600 o/min
Laserbølgelængde Referencestråle rød / grøn	635 nm / 515 nm
Laser klasse	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689:2021)
Strømforsyning Li-ion-batteripakke 7,4V / 2,6Ah / 19,24Wh
Driftstid rød / grøn ca. 25 timer
Ladetid ca. 4 timer
Arbejdsbetingelser	-10°C ... 50°C, luftfugtighed maks. 80% rH, ikke-kondenserende, arbejdshøjde maks. 4000 m.o.h.
Opbevaringsbetingelser	-10°C ... 70°C, luftfugtighed maks. 80% rH
Beskyttelsesklasse IP 66
Mål (b x h x l)	130 x 160 x 145 mm (med stativ- og vægholder)
Vægt 1300 g (med stativ- og vægholder)
Fjernbetjening
Strømforsyning 2 x 1,5V LR03 (AAA)
Rækkevidde fjernbetjening max. 30 m (IR-control)
Vægt 70 g (inkl. batterier)

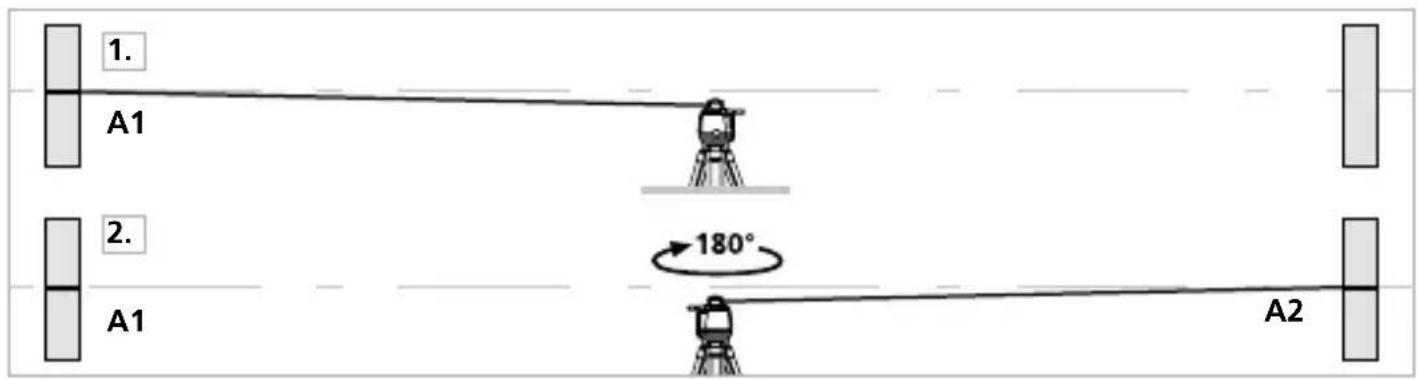

Forberedelse til kontrol af retvisning

Man kan kontrollere kalibreringen af laseren. Opstil apparatet midt mellem 2 vægge, som er mindst 5 m fra hinanden. Tænd apparatet. Til optimal kontrol bør bruges et stativ. VIGTIGT: Sensor-automatikken skal være aktiv (auto/slope-LED slukket).

1. Markér laserplanet A1 på væggen.
2. Drej laseren nøjagtig 180° og marker laserplanet A2 på den modstående væg. Da laseren er placeret nøjagtig midt mellem de 2 vægge, vil markeringerne A1 og A2 være nøjagtig vandret overfor hinanden.

1. A1 2. A1 180° A2

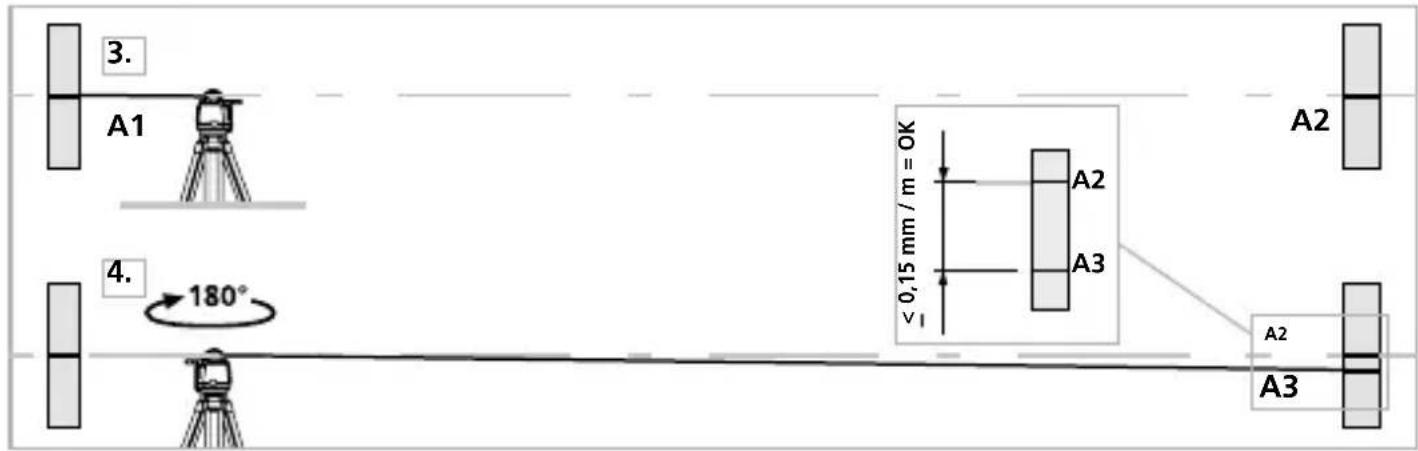

Kontrol af retvisning

1. Stil apparatet så tæt som muligt til væggen i samme højde som det markerede punkt A1.
2. Drej apparatet 180°, og markér punktet A3. Forskellen mellem A2 og A3 er tolerancen for X-aksen.
3. Gentag pkt. 3. og 4. til kontrol af Y- eller Z-aksen.

3. A1 4. 180° A2 A3 A2 A2 A3

Hvis det på X-, Y- eller Z-aksen viser sig, at punkt A2 og A3 ligger mere end 0,15 mm / m fra hinanden, skal der foretages en justering. Indlevér laseren til forhandleren, som sørger for det videre fornødne.

!
