Cubus G 210 S - Laser nivå Laserliner - Gratis bruksanvisning og manual

Produkttype	Roterende lasernivå
Merke og modell	Laserliner Cubus G 210 S
Mål (l x h x d)	130 x 160 x 145 mm (med feste for stativ og vegg)
Vekt	1300 g (med feste for stativ og vegg)
Strømforsyning	Oppladbart Li-ion-batteri 7,4V / 2,6Ah / 19,24Wh ; lading via 9V-adapter eller USB-C ; driftstid ca. 25 t (rød/grønn) ; ladetid ca. 4 t
Strømforsyning til fjernkontroll	2 batterier 1,5V LR03 (AAA)
Selvnivelleringsområde	± 4°
Nøyaktighet	± 0,15 mm/m
Rotasjonshastigheter	0, 30, 330, 600 rpm
Driftsmoduser	Rotasjon, Skanner (10°/45°/90°/180°), Punkt (fast laser)
Antidriftsystem	ADS (Anti-Drift System): stopper laseren ved utvendig bevegelse
Manuell hellingsfunksjon	Ja, aktivering med auto/slope-knappen og bruk av vinkelplaten
Referanselaser	Ja, for justering i vertikal modus
Mottagerkompatibilitet	SensoLite 110, 210, 410, SensoMaster M350 (rød); SensoLite G 110, G 210, 410, SensoMaster M350 (grønn)
Fjernkontroll	Infrarød, rekkevidde opptil 30 m
Laserbølgelengde	Rød: 635 nm; Grønn: 515 nm
Laserklasse	2 (< 1 mW) iht. EN 60825-1:2014/A11:2021 / EN 50689:2021
Beskyttelse	IP66 (støv og regn)
Arbeidsforhold	-10 °C til 50 °C, fuktighet maks. 80% RF, høyde maks. 4000 m
Lagringsforhold	-10 °C til 70 °C, fuktighet maks. 80% RF
Gjenge for stativ	5/8" sideveis
Vedlikehold og rengjøring	Rengjør med en lett fuktig klut; ikke bruk løsemidler; ta ut batteriet før lengre lagring; årlig kalibrering anbefales
Sikkerhet	Ikke se inn i laserstrålen; unngå reflekterende overflater; ikke bruk i øyehøyde (1,40-1,90 m); overhold sikkerhetsavstander
Kundeservice	Kontakt UMAREX-LASERLINER for kalibrering, reparasjon eller reservedeler
Generell informasjon	Fullstendig bruksanvisning tilgjengelig på notice-facile.com; resirkulering i henhold til europeiske og britiske direktiver

Ofte stilte spørsmål - Cubus G 210 S Laserliner

Hvordan slår jeg på og bruker selvnivellering på Cubus G 210 S?

Trykk på PÅ/AV-knappen. LED-en auto/slope må være slått av for automatisk justering. Apparatet nivellerer seg innenfor et område på ±4°. Når justeringsfasen er fullført (ca. 30 sekunder), slås laseren på permanent og prismehodet roterer med maksimal hastighet.

Hva gjør jeg hvis laseren blinker og hodet ikke roterer?

Det betyr at apparatet er vippet mer enn 4° (selvnivelleringen kan ikke kompensere). Plasser apparatet på en flatere overflate eller reduser hellingen. Hvis blinkingen fortsetter etter nivellering, sjekk om ADS-systemet er aktivert (se neste spørsmål).

Hvordan fungerer antidriftsystemet (ADS)?

ADS aktiveres automatisk 30 sekunder etter oppstart. LED-en tilt blinker hvert sekund. Hvis apparatet utsettes for støt eller bevegelse, stopper laseren og blinker raskt, LED-en tilt forblir fast tent. For å fortsette arbeidet, trykk på tilt-knappen igjen eller slå av og på apparatet.

Hvordan lader jeg Li-ion-batteriet?

Du kan lade batteriet i apparatet med den medfølgende 9 V-adapteren, eller eksternt via USB-C-porten på batteriet. Under lading blinker de tre LED-ene fra høyre til venstre. De blir faste når ladingen er fullført (ca. 4 timer). Apparatet kan også fungere på strømnettet uten batteri (den midterste LED-en blinker).

Hvordan bruker jeg manuell hellingsfunksjon?

La først apparatet selvnivellere. Still vinkelplaten på null. Trykk på auto/slope-knappen for å deaktivere Sensor Automatic (LED-en tennes). Vipp deretter apparatet til ønsket vinkel. Bruk vinkelplaten for større helninger.

Hvordan kontrollerer jeg kalibreringen av apparatet?

Plasser apparatet i midten mellom to vegger minst 5 m fra hverandre. Aktiver selvnivellering. Merk et punkt A1 på veggen. Drei apparatet 180° og merk A2. Flytt apparatet nærmere veggen ved A1, drei deretter 180° igjen og merk A3. Hvis avstanden mellom A2 og A3 overstiger 0,15 mm/m, er kalibrering nødvendig. Kontakt kundeservice.

Hva er rekkevidden til fjernkontrollen og hvordan bruker jeg den?

Den infrarøde fjernkontrollen har en rekkevidde på opptil 30 m. Den lar deg velge rotasjonshastighet (600/330/30/0 rpm), skannermodus (10°/45°/90°/180°) og orientere laseren (posisjoneringsknapper). Sett inn 2 AAA-batterier med riktig polaritet.

Hvordan rengjør og vedlikeholder jeg Cubus G 210 S?

Rengjør alle overflater med en lett fuktig klut. Ikke bruk rengjøringsmidler, skuremidler eller løsemidler. Ta ut batteriet før lengre lagring. Oppbevar apparatet på et tørt og rent sted. Årlig kalibrering anbefales.

Hvor finner jeg fullstendig bruksanvisning og sikkerhetsinstruksjoner?

Bruksanvisningen er tilgjengelig gratis i PDF-format på nettsiden notice-facile.com. Der finner du også tilleggsinformasjon og sikkerhetsinstruksjoner på lenken: https://packd.li/II/ANM/in. Ta vare på disse dokumentene og gi dem videre til eventuelle fremtidige brukere.

Hvordan resirkulerer jeg dette apparatet?

Ikke kast apparatet, tilbehøret eller emballasjen i husholdningsavfallet. I henhold til europeiske og britiske direktiver skal elektriske apparater og brukte batterier leveres til et offentlig innsamlingspunkt, hos en forhandler eller til teknisk kundeservice. For å ta ut batteriet, bruk et kommersielt tilgjengelig verktøy og kontakt kundeservice ved problemer.

BRUKSANVISNING Cubus G 210 S Laserliner

Finindstillingen overtager straks automatikken: Herved registrerer tre elektroniske målesensorer X-, Y- og Z-aksen.

Anti-drift-systemet (ADS) forhindrer fejlmeldinger.

EU- og UK-bestemmelser og bortskaffelse

Hantering av laser klass 2

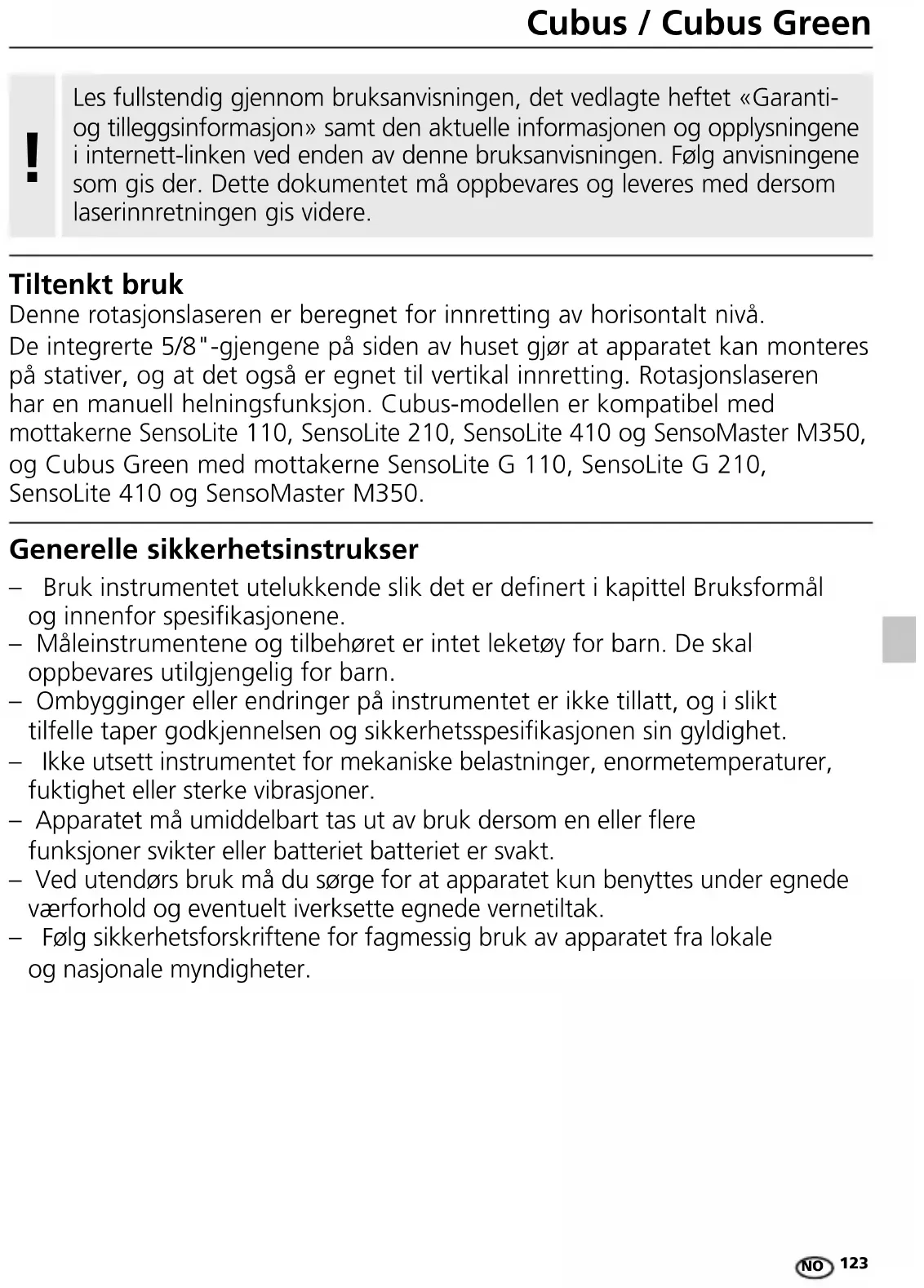

Les fullstendig gjennom bruksanvisningen, det vedlagte heftet «Garanti- og tilleggsinformasjon» samt den aktuelle informasjonen og opplysningene i internett-linken ved enden av denne bruksanvisningen. Følg anvisningene som gis der. Dette dokumentet må oppbevares og leveres med dersom laserinnretningen gis videre.

Tiltenkt bruk

Denne rotasjonslaseren er beregnet for innretting av horisontalt nivå.

De integrerte 5/8"-gjengene på siden av huset gjør at apparatet kan monteres på stativer, og at det også er egnet til vertikal innretting. Rotasjonslaseren har en manuell helningsfunksjon. Cubus-modellen er kompatibel med mottakerne SensoLite 110, SensoLite 210, SensoLite 410 og SensoMaster M350, og Cubus Green med mottakerne SensoLite G 110, SensoLite G 210, SensoLite 410 og SensoMaster M350.

Generelle sikkerhetsinstrukser

• Bruk instrumentet utelukkende slik det er definert i kapittel Bruksformål og innenfor spesifikasjonene.
• Måleinstrumentene og tilbehøret er intet leketøy for barn. De skal oppbevares utilgjengelig for barn.
• Ombygginger eller endringer på instrumentet er ikke tillatt, og i slikt tilfelle taper godkjennelsen og sikkerhetsspesifikasjonen sin gyldighet.
• Ikke utsett instrumentet for mekaniske belastninger, enormetemperaturer, fuktighet eller sterke vibrasjoner.
• Apparatet må umiddelbart tas ut av bruk dersom en eller flere funksjoner svikter eller batteriet batteriet er svakt.
• Ved utendørs bruk må du sørge for at apparatet kun benyttes under egnede værforhold og eventuelt iverksette egnede vernetiltak.
• Følg sikkerhetsforskriftene for fagmessig bruk av apparatet fra lokale og nasjonale myndigheter.

Sikkerhetsinstrukser

• OBS: Ikke se inn i den direkte eller reflekterte strålen.
  – Laserstrålen må ikke rettes mot personer.
• Dersom laserstråler av klasse 2 treffer øyet, så må øynene lukkes bevisst, og hodet må øyeblikkelig beveges ut av strålen.
• Se aldri på laserstrålen eller refleksjonene med optiske apparater (lupe, mikroskop, kikkert, ...).
• Bruk ikke laseren i øyehøyde (1,40 ... 1,90 m).
• Godt reflekterende, speilende eller glinsende flater må dekkes til mens laserinnretninger er i bruk.
• I offentlige trafikkområder må strålegangen om mulig begrenses med sperringer og oppstilte vegger, og laserområdet må merkes vha. varselskilt.

Sikkerhetsinstrukser

Omgang med elektromagnetisk stråling

- Måleinstrumentet tilfredsstiller forskriftene og grenseverdiene for elektromagnetisk kompatibilitet iht. EMC-direktivet 2014/30/EU.

- Vær oppmerksom på lokale innskrenkninger når det gjelder drift, eksempelvis på sykehus, i fly, på bensinstasjoner eller i nærheten av personer med pacemaker. Farlig interferens eller forstyrrelse av elektroniske enheter er mulig.

- Ved bruk i nærheten av høy spenning eller under høye elektromagnetiske vekselfelt kan målenøyaktigheten påvirkes.

Spesielle produktegenskaper og funksjoner

Rotasjonslaseren posisjonerer seg av seg selv. Den stilles opp i den nødvendige grunnstillingen - innenfor arbeidsvinkelen på ± 4°.

Fininnstillingen overtar automatikken øyeblikkelig: Tre elektroniske målesensorer registrerer her X-, Y- og Z-aksen.

Anti-Drift systemet (ADS) forhindrer feilmålinger.

Funksjonsprinsippet: Laseren kontrolleres med hensyn til en korrekt posisjonering 30 sekunder etter at ADS har blitt aktivert. Hvis apparatet blir beveget gjennom innvirkninger utenfra eller hvis laseren taper sin høydereferanse, blir laseren stående. I tillegg blinker laseren og tilt-LEDen lyser kontinuerlig. For å kunne arbeidere videre, trykkes tilt-knappen, eller apparatet slås av og på.

ADS er ikke aktivt etter innkoplingen. For å beskytte det posisjonerte apparatet mot posisjonsforandringer som følge av innvirkninger utenfra, må ADS aktiveres ved å trykke på tilteknappen. ADS funksjonen indikeres ved at tilt LEDen blinker, se illustrasjonen nedenfor.

ADS-funksjonen setter overvåkningen på skarpt først 30 sekunder etter fullstendig nivellering av laseren (innretningsfase). Tilt LEDen blinker i sekundtakt under innretningsfasen, rask blinking när ADS er aktivt.

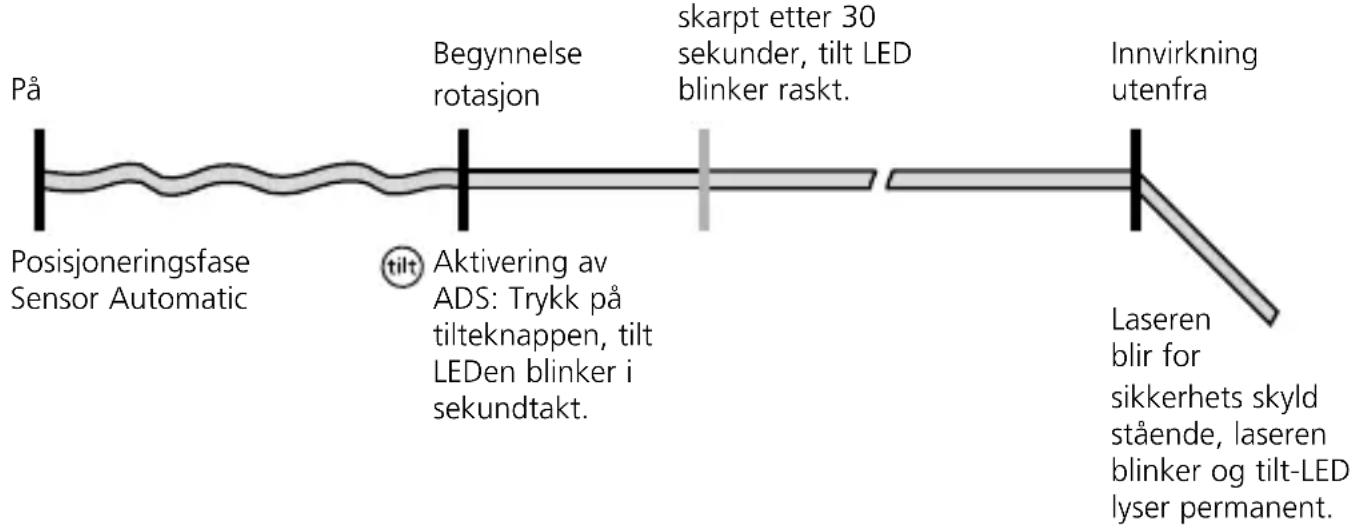

Funksjonsmåte ADS

Laserliner

Transport LOCK: Apparatet beskyttes med en spesiell motorbrems under transporten.

Beskyttelse mot støv og vann, måles i IP. Laserliner sine måleinstrumenter er klassifiserte i henhold til normen. Dess høyere IP dess mer beskyttet er måleinstrumentet.

Håndtering av nettdel / litium-ion-batteri

- Batteriet kan lades opp i apparatet med den medleverte 9V-nettdelen, eller også eksternt via USB-C bøssingen som er integrert i batteriet. Batteriet lades da opp med en standard USB-C nettdel.

- Nettapparatet/laderen skal kun brukes innendørs i lukkede rom og skal ikke utsettes for fukt eller regn, da det ellers består fare for elektrisk sjokk.

- Lad batteriet fullstendig opp før instrumentet tas i bruk.

- Koble nettdel/lader til strømnettet og koble instrumentets koblingskontakt til apparatets batteripakke. Vennligst benytt kun medlevert nett-/ladeapparat.

Garantien bortfaller dersom det brukes et feil nett-/ladeapparat.

- Så lenge instrumentet lades, blinker LED-ene i stigende rekkefølge fra høyre til venstre. Ladingen er ferdig når alle tre LED-er lyser kontinuerlig.

- Hvis batterinivået er svært lavt, blinker først modus-LED-en i midten. Deretter blinker alle de tre LED-ene synkront før apparatet slår seg av.

- Batteriløs modus: Apparatet kan brukes uten batteri hvis det er koblet til strømnettet via ladekontakten og den medfølgende nettdelen. I dette tilfellet blinker LED-en i midten.

a Utgang referanselaser
b Prismehode / utgang laserståle
c Betjeningsfelt
d Kontakt for nett-/ladeapparat
e 5/8" gjenger
f Batterirom

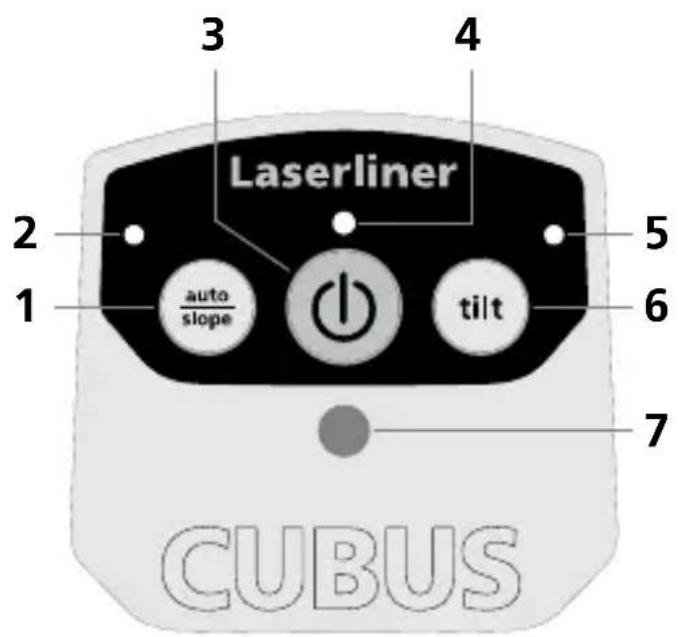

3 4 Laserliner 2 1 auto slope 5 6 tilt 7 CUBUS

1 auto/slope funksjon
2 LED auto/slope funksjon LED av: Automatisk posisjonering LED på: Manuell posisjonering
3 PÅ / AV knapp
4 Driftsindikator (LowBat: LED blinker)
5 LED tiltefunksjon
6 Tiltefunksjon
7 Mottaksfelt infrarød-signal

Laserliner

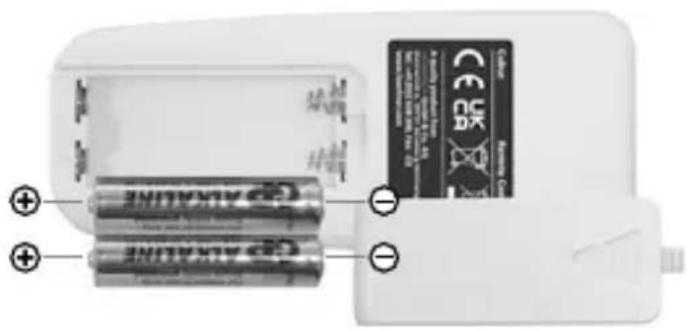

Innlegging av batteriene på fjernbetjeningen

Åpne batterirommet og sett inn batteriene (2 x 1,5V LR03 (AAA)) ifølge installasjonssymbolene.

Sørg for at polene blir lagt riktig.

8 Utgang infrarødt signal
9 Driftsindikator
10 Velge rotasjonshastighet 600 / 330 / 30 / 0 o/min
11 Scannemodus 10° / 45° / 90a° / 180°
12 Posisjoneringsknapp (drei mot høyre)
13 Posisjoneringsknapp (drei mot venstre)

Romgitter: Disse viser lasernivåer og funksjoner.

auto: automatisk innstilling / man: manuell innstilling

auto auto man

Horisontalt plan

Vertikalt plan Skjevt nivå 90° vinkel 90° referanse-

funksjon

- Trykk på AV/PÅ-knappen.

auto auto

(1)

(

LED auto/slope-funksjon av: Automatisk posisjonering

- Apparatet nivellerer seg automatisk innenfor et område på ± 4°. I posisjoneringsfasen blinker laseren og prismehodet står stille. Når nivelleringen er avsluttet, lyser laseren kontinuerlig og roterer med maks. turtall. Se også avsnitt om „Sensor Automatic“ og „ADS-Tilt“ i denne sammenheng.

Dersom instrumentet har blitt stilt for skjevt opp (over 4°), står prismehodet stille, og både laseren og LED auto/slope blinker. Da må apparatet stilles på en flate som er jevnere.

Hellingsfunksjon

Større hellinger kan man anlegge med vinkelplaten, som er tilgjengelig som tilleggsutstyr.

TIPS: La først apparatet få posisjonere seg selvstendig, og still vinkelplaten på null. Slå deretter av sensorautomatikken med auto/slope knappen. Still apparatet på skrått i ønsket vinkel.

LED auto/slope-funksjon på: Manuell posisjonering

Lasermodi

Rotasjonsmodus

Med rotasjonsknappen stiller man inn turtallene: 0, 30, 330, 600 o/min

Punktmodus

For å nå frem til punktmodus, trykkes det gjentatte ganger på rotasjonsknappen helt til laseren ikke roterer mer. Laseren kan dreies til ønsket posisjon med posisjoneringsknappene.

Scannemodus

Med scanneknappen kan man aktivere og innstille et lysintensivt segment i 4 forskjellige bredder. Segmentet dreies til ønsket posisjon med posisjoneringsknappene.

Håndmottakermodus

Arbeid med den ekstra lasermottakeren: Still rotasjonslaseren inn på maksimum turtall og slå på lasermottakeren. Se bruksanvisningen for en tilsvarende lasermottaker i denne sammenheng.

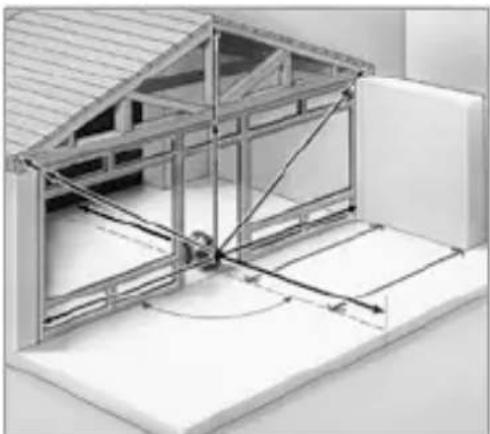

Instrumentet er utstyrt med en referanselaser. I vertikal drift brukes referanselaseren til posisjonering av enheten. For å gjøre dette, justeres referanselaseren parallelt med veggen. Deretter er det vertikale lasernivået posisjonert i rett vinkel mot veggen, se illustrasjonen.

Informasjon om vedlikehold og pleie

Rengjør alle komponenter med en lett fuktet klut. Unngå bruk av pusse-, skurre- og løsemidler. Ta ut batteripakken før lagring.over lengre tid.

Oppbevar apparatet på et rent og tørt sted.

Kalibrering

Måleinstrumentet bør kalibreres og kontrolleres regelmessig for å garantere nøyaktigheten og funksjonen. Vi anbefaler kalibreringsintervaller på ett år. Ved behov kan du i denne sammenhengen ta kontakt med din forhandler, eller henvend deg til serviceavdelingen hos UMAREX-LASERLINER.

EU- og UK-bestemmelser og avfallshåndtering

Instrumentet oppfyller alle relevante normer for fri varehandel innenfor EU og UK. Dette produktet, inkludert tilbehør og emballasje, er et elektrisk apparat som i henhold til europeiske og britiske direktiver om avfall fra elektrisk og elektronisk utstyr, batterier og emballasje, må resirkuleres på en miljømessig forsvarlig måte for å gjenvinne verdifulle råvarer. Elektriske apparater, batterier og emballasje skal ikke kastes i husholdningsavfallet. Forbrukere er lovpålagt å levere inn brukte batterier og akkumulatorer gratis på et offentlig innsamlingssted, på et salgssted eller til teknisk kundeservice. Batteriet skal tas ut av apparatet med verktøy som er vanlig i handelen uten at det ødelegges og tilføres et kildesorteringsanlegg, før du returnerer apparatet til avfallshåndtering. Ved spørsmål om å ta ut batteriet, kan serviceavdelingen til UMAREX-LASERLINER kontaktes. Ta kontakt med din kommune for å få informasjon om egnede avfallshåndteringssteder og følg de respektive avfallshåndterings- og sikkerhetsinstruksene på innsamlingsstedene.

Ytterligere sikkerhetsinstrukser og tilleggsinformasjon på:

Cubus: https://packd.li/II/ANM/in

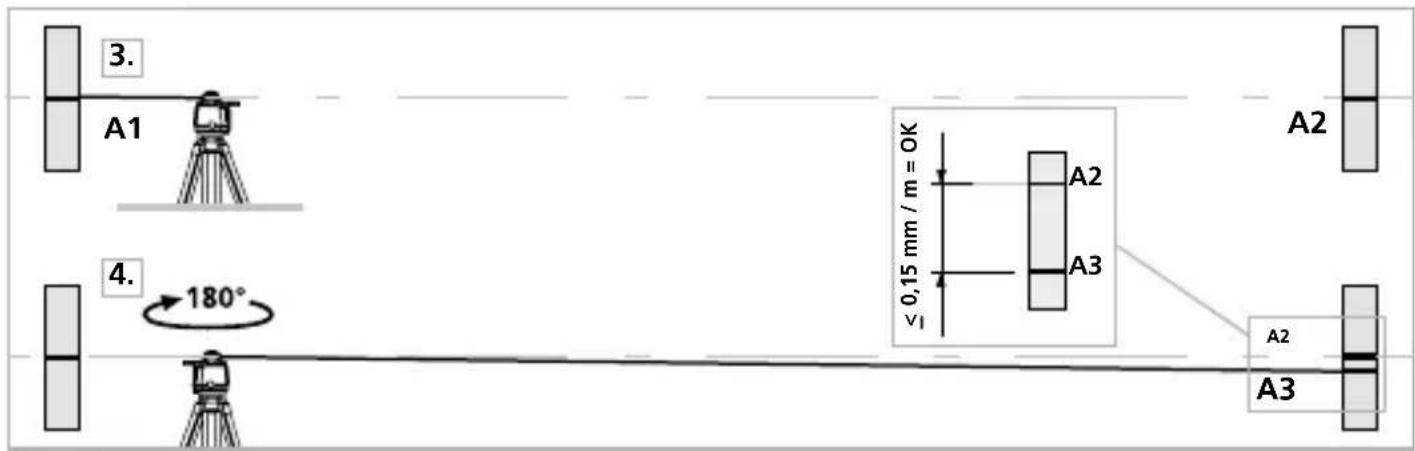

Forberedelse av kontroll av kalibreringen

Du kan kontrollere kalibreringen av laseren. Still instrumentet opp i midten mellom to vegger som står minst 5 m fra hverandre. Slå på apparatet. Det er best å bruke et stativ for å oppnå en optimal kontroll. VIKTIG: Sensorautomatikken må være aktiv (auto/slope-LED er slått av).

1. Marker punkt A1 på veggen.
2. Drei instrumentet 180° og marker punkt A2. Du har nå en horisontal differanse mellom A1 og A2.

1. A1 2. A1 180° A2

1. Still instrumentet så nær veggen som mulig og i samme høyde som det markerte punktet A1.
2. Drei instrumentet 180° og marker punkt A3. Differansen mellom A2 og A3 utgjør toleransen.
3. Gjenta 3. og 4. for å kontrollere Y- og Z- aksen.

Hvis X-, Y- eller Z-aksen til punktene A2 og A3 ligger mer enn 0,15 mm / m fra hverandre, er det nødvendig å foreta en ny justering. Ta kontakt med din fagforhandler eller henvend deg til kundeserviceavdelingen hos UMAREX-LASERLINER.

!
