Тип изделия	Роторный лазерный нивелир
Бренд и модель	Laserliner Cubus G 210 S
Размеры (Д x В x Г)	130 x 160 x 145 мм (с креплением для штатива и стены)
Вес	1300 г (с креплением для штатива и стены)
Питание	Перезаряжаемый Li-ion аккумулятор 7,4В / 2,6Ач / 19,24Втч; зарядка через блок 9В или USB-C; время работы ок. 25 ч (красный/зеленый); время зарядки ок. 4 ч
Питание пульта ДУ	2 батарейки 1,5В LR03 (AAA)
Диапазон самовыравнивания	± 4°
Точность	± 0,15 мм/м
Скорости вращения	0, 30, 330, 600 об/мин
Режимы работы	Вращение, Сканирование (10°/45°/90°/180°), Точка (фиксированный лазер)
Система защиты от сдвига	ADS (Anti-Drift System): остановка лазера при внешнем движении
Функция ручного наклона	Да, активация кнопкой авто/наклон и использование угловой пластины
Опорный лазер	Да, для выравнивания в вертикальном режиме
Совместимость с приемниками	SensoLite 110, 210, 410, SensoMaster M350 (красный); SensoLite G 110, G 210, 410, SensoMaster M350 (зеленый)
Пульт ДУ	Инфракрасный, дальность до 30 м
Длина волны лазера	Красный: 635 нм; Зеленый: 515 нм
Класс лазера	2 (< 1 мВт) согласно EN 60825-1:2014/A11:2021 / EN 50689:2021
Защита	IP66 (пыль и дождь)
Условия работы	от -10 °C до 50 °C, влажность макс. 80% RH, высота макс. 4000 м
Условия хранения	от -10 °C до 70 °C, влажность макс. 80% RH
Резьба для штатива	5/8" боковая
Уход и чистка	Чистить слегка влажной тканью; не использовать растворители; извлекать аккумулятор перед длительным хранением; рекомендуется ежегодная калибровка
Безопасность	Не смотрите в лазерный луч; избегайте отражающих поверхностей; не используйте на уровне глаз (1,40-1,90 м); соблюдайте безопасные расстояния
Послепродажное обслуживание	Обращайтесь в UMAREX-LASERLINER для калибровки, ремонта или запасных частей
Общая информация	Полная инструкция доступна на notice-facile.com; утилизация в соответствии с европейскими и британскими директивами

Часто задаваемые вопросы - Cubus G 210 S Laserliner

Как включить и использовать самовыравнивание Cubus G 210 S?

Нажмите кнопку ВКЛ/ВЫКЛ. Светодиод auto/slope должен быть выключен для автоматического выравнивания. Прибор выравнивается в диапазоне ±4°. После завершения фазы настройки (около 30 секунд) лазер постоянно включается, и призматическая головка вращается с максимальной скоростью.

Что делать, если лазер мигает, а головка не вращается?

Это означает, что прибор наклонен более чем на 4° (самовыравнивание не может компенсировать). Поместите прибор на более ровную поверхность или уменьшите наклон. Если мигание продолжается после выравнивания, проверьте, активирована ли система ADS (см. следующий вопрос).

Как работает система защиты от сдвига (ADS)?

ADS активируется автоматически через 30 секунд после включения. Светодиод tilt мигает каждую секунду. Если прибор испытывает удар или движение, лазер останавливается и быстро мигает, светодиод tilt горит постоянно. Чтобы возобновить работу, снова нажмите кнопку tilt или выключите и снова включите прибор.

Как зарядить Li-ion аккумулятор?

Вы можете заряжать аккумулятор в приборе с помощью прилагаемого блока питания 9 В или внешне через порт USB-C аккумулятора. Во время зарядки три светодиода мигают справа налево. Они становятся постоянно горящими, когда зарядка завершена (около 4 часов). Прибор также может работать от сети без батареи (центральный светодиод мигает).

Как использовать функцию ручного наклона?

Сначала дайте прибору самовыровняться. Установите угловую пластину на ноль. Нажмите кнопку auto/slope, чтобы отключить автоматический датчик (светодиод загорится). Затем наклоните прибор на нужный угол. Используйте угловую пластину для больших наклонов.

Как проверить калибровку прибора?

Поместите прибор в центре между двумя стенами на расстоянии не менее 5 м. Включите самовыравнивание. Отметьте точку A1 на стене. Поверните прибор на 180° и отметьте A2. Приблизьте прибор к стене на уровне A1, затем снова поверните на 180° и отметьте A3. Если расстояние между A2 и A3 превышает 0,15 мм/м, требуется калибровка. Обратитесь в службу поддержки.

Какова дальность действия пульта ДУ и как им пользоваться?

Инфракрасный пульт ДУ имеет дальность действия до 30 м. Он позволяет выбирать скорость вращения (600/330/30/0 об/мин), режим сканирования (10°/45°/90°/180°) и ориентировать лазер (кнопки позиционирования). Вставьте 2 батарейки AAA, соблюдая полярность.

Как чистить и обслуживать Cubus G 210 S?

Протирайте все поверхности слегка влажной тканью. Не используйте чистящие средства, абразивы или растворители. Извлекайте аккумулятор перед длительным хранением. Храните прибор в сухом чистом месте. Рекомендуется ежегодная калибровка.

Где найти полную инструкцию и правила безопасности?

Инструкция по эксплуатации доступна бесплатно в формате PDF на сайте notice-facile.com. Там же вы найдете дополнительную информацию и правила безопасности по ссылке: https://packd.li/II/ANM/in. Сохраните эти документы и передайте их любому последующему пользователю.

Как утилизировать этот прибор?

Не выбрасывайте прибор, его аксессуары или упаковку вместе с бытовыми отходами. В соответствии с европейскими и британскими директивами, сдавайте электрические приборы и использованные батареи в пункты приема, к продавцу или в техническую службу поддержки. Для извлечения аккумулятора используйте стандартный инструмент и в случае затруднений обращайтесь в службу поддержки.

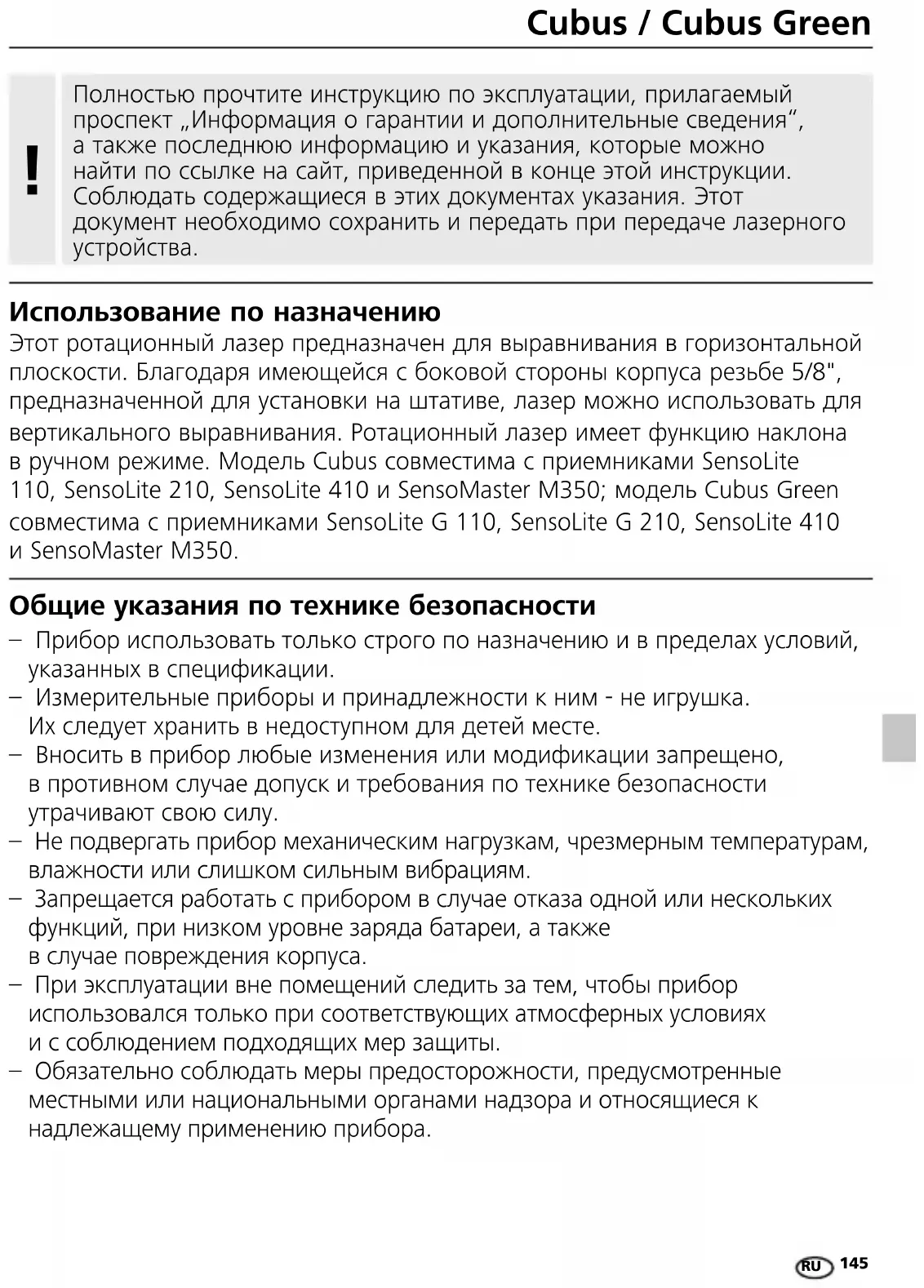

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Cubus G 210 S Laserliner

Полностью прочтите инструкцию по эксплуатации, прилагаемый проспект „Информация о гарантии и дополнительные сведения“, а также последнюю информацию и указания, которые можно найти по ссылке на сайт, приведенной в конце этой инструкции. Соблюдать содержащиеся в этих документах указания. Этот документ необходимо сохранить и передать при передаче лазерного устройства.

Использование по назначению

Этот ротационный лазер предназначен для выравнивания в горизонтальной плоскости. Благодаря имеющейся с боковой стороны корпуса резьбе 5/8", предназначенной для установки на штативе, лазер можно использовать для вертикального выравнивания. Ротационный лазер имеет функцию наклона в ручном режиме. Модель Cubus совместима с приемниками SensoLite 110, SensoLite 210, SensoLite 410 и SensoMaster M350; модель Cubus Green совместима с приемниками SensoLite G 110, SensoLite G 210, SensoLite 410 и SensoMaster M350.

Общие указания по технике безопасности

– Прибор использовать только строго по назначению и в пределах условий, указанных в спецификации.
– Измерительные приборы и принадлежности к ним - не игрушка. Их следует хранить в недоступном для детей месте.
– Вносить в прибор любые изменения или модификации запрещено, в противном случае допуск и требования по технике безопасности утрачивают свою силу.
– Не подвергать прибор механическим нагрузкам, чрезмерным температурам, влажности или слишком сильным вибрациям.
– Запрещается работать с прибором в случае отказа одной или нескольких функций, при низком уровне заряда батареи, а также в случае повреждения корпуса.
– При эксплуатации вне помещений следить за тем, чтобы прибор использовался только при соответствующих атмосферных условиях и с соблюдением подходящих мер защиты.
– Обязательно соблюдать меры предосторожности, предусмотренные местными или национальными органами надзора и относящиеся к надлежащему применению прибора.

Правила техники безопасности

Обращение с лазерами класса 2

Лазерное излучение! Избегайте попадания луча в глаза! Класс лазера 2 < 1 мВт 635 / 515 нм

EN 60825-1:2014/A11:2021 / EN 50689:2021

– Внимание: Запрещается направлять прямой или отраженный луч в глаза.
– Запрещается направлять лазерный луч на людей.
– Если лазерное излучение класса 2 попадает в глаза, необходимо закрыть глаза и немедленно убрать голову из зоны луча.
– Ни в коем случае не смотреть в лазерный луч при помощи оптических приборов (лупы, микроскопа, бинокля, ...).
– Не использовать лазер на уровне глаз (1,40 - 1,90 м).
- Во время работы лазерных устройств закрывать хорошо отражающие, зеркальные или глянцевые поверхности.
– В местах общего пользования по возможности ограничивать ход лучей с помощью ограждений и перегородок и размещать предупреждающие таблички в зоне действия лазерного излучения.

Правила техники безопасности

Обращение с электромагнитным излучением

• В измерительном приборе соблюдены нормы и предельные значения, установленные применительно к электромагнитной совместимости согласно директиве о электромагнитная совместимость (EMC) 2014/30/EU.
• Следует соблюдать действующие в конкретных местах ограничения по эксплуатации, например, запрет на использование в больницах, в самолетах, на автозаправках или рядом с людьми с кардиостимуляторами. В таких условиях существует возможность опасного воздействия или возникновения помех от и для электронных приборов.
• Эксплуатация под высоким напряжением или в условиях действия мощных электромагнитных переменных полей может повлиять на точность измерений.

Особые характеристики изделия и функции

Ротационный лазер настраивается самостоятельно. Он 是ется в требуемое исходное положение - в пределах углаельного нивелирования ± 4°. А точную регулировку сразу яет автоматика: При этом три электронных измерительных иксируют оси X, Y и Z.

Противодрейфовая система (ADS) предотвращает ошибочные замеры. Принцип действия: Лазер в течение 30 секунд после активирования ADS постоянно проверяет правильность выравнивания. Если прибор под внешним воздействием приходит в движение, или лазер теряет свою опорную высоту, тогда лазер останавливается. Дополнительно к этому лазер мигает, а светодиод индикации наклона горит постоянно. Для продолжения работы повторно нажать клавишу наклона или выключить и снова включить прибор.

Противодрейфовая система (ADS) не активна после включения устройства. Чтобы защитить прибор от изменения положения при постороннем воздействии, нужно активировать ADS нажатием кнопки наклона. Функция ADS показывается миганием светодиода наклона, смотри рисунок внизу.

ADS включает функцию контроля лишь через 30 секунд после полного нивелирования лазера (этап настройки). На этапе настройки светодиод наклона мигает с секундной частотой; когда ADS активна - быстрое мигание.

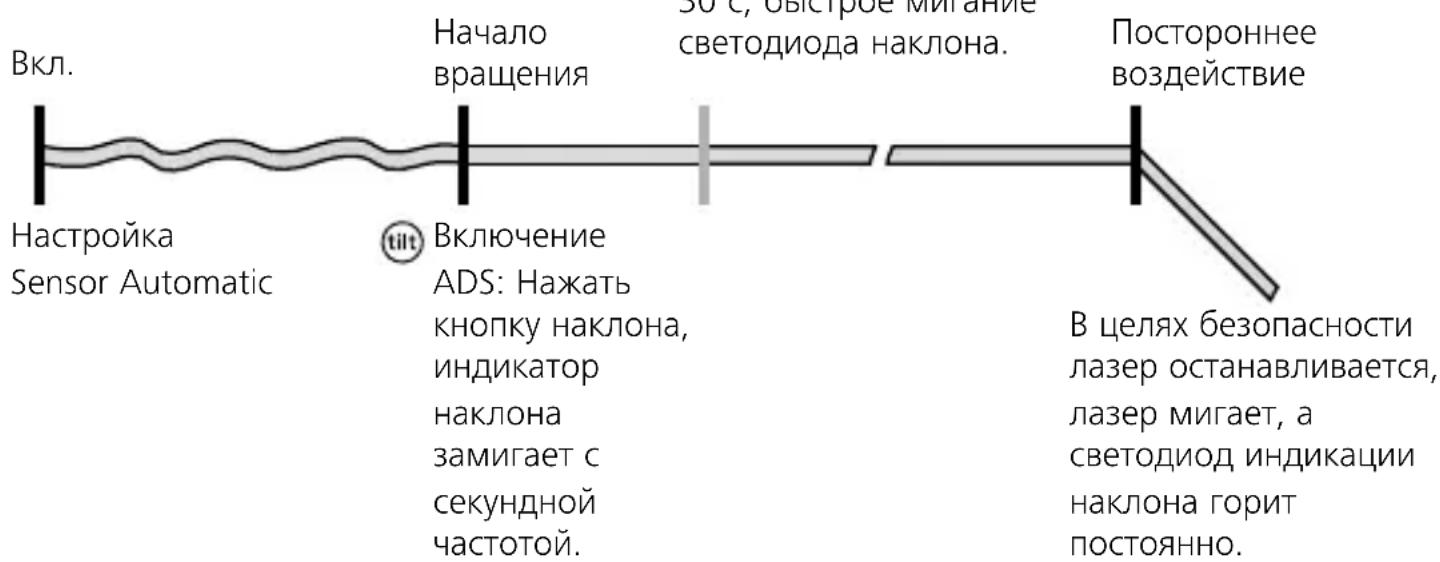

Принцип действия ADS

Вкл. Начало вращения Зо с, быстрое мигание светодиода наклона. Постороннее воздействие Настройка Sensor Automatic Включение ADS: Нажать кнопку наклона, индикатор наклона замигает с секундной частотой. В целях безопасности лазер останавливается, лазер мигает, а светодиод индикации наклона горит постоянно.

Laserliner

lock БЛОКИРОВКА для транспортировки: Для защиты прибора во время транспортировки он фиксируется с помощью специального моторного тормоза.

Степень защиты приборов от пыли и влаги.

Обращение с блоком питания / литий-ионным аккумулятором

• Аккумулятор можно заряжать непосредственно в приборе, с помощью прилагаемого блока питания 9 В, или извне, через встроенное в аккумулятор гнездо USB-C, используя стандартный блок питания USB-C.
• Блок питания/зарядное устройство использовать только внутри замкнутых помещений, не подвергать воздействию влаги или дождя, т.к. в противном

случае существует опасность поражения электрическим током.

– Перед использованием прибора необходимо полностью зарядить аккумулятор.
- Подсоединить блок питания/зарядное устройство к электросети и разъему, который находится в отделении для аккумулятора. Использовать только блок питания/зарядное устройство, входящее в комплект. При использовании не оригинального блока питания/зарядного устройства гарантия аннулируется.
- Во время зарядки аккумулятора в установленном состоянии светится красный светодиодный индикатор рабочего состояния. После завершения процесса зарядки загорается зеленый светодиодный индикатор.
- Когда прибор заряжается, слева и справа мигают светодиоды индикатора, указывающие на увеличение уровня заряда. Процесс зарядки завершен, если все три светодиода постоянно светятся зеленым цветом.
– При очень низком уровне заряда аккумулятора вначале мигает средний светодиодный индикатор; затем начинают синхронно мигать все три светодиодных индикатора, после этого прибор выключается.
- Режим работы без батареи: чтобы пользоваться прибором без батареи, его необходимо подключить к сети через зарядное гнездо и входящий в комплект блок питания. При этом мигает средний светодиодный индикатор.

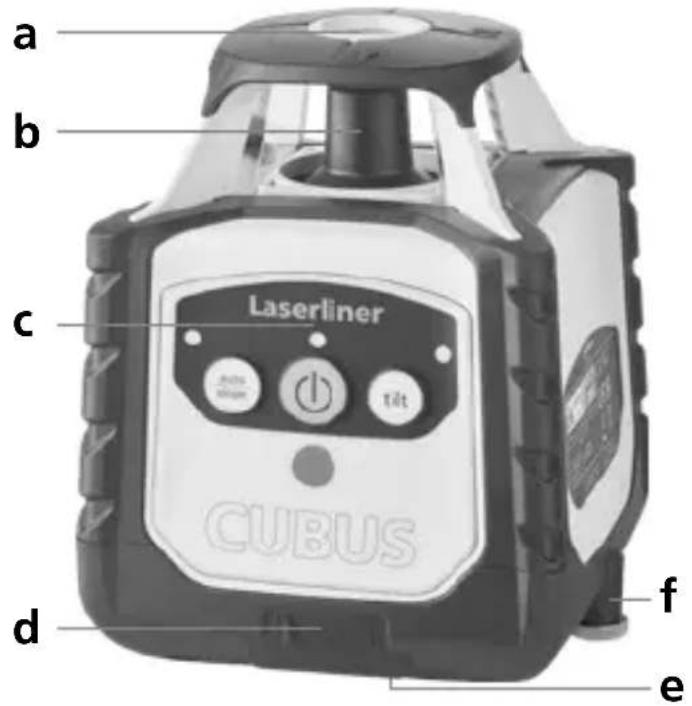

a b c Laserliner CUBUS d f e

a Выход опорного
b Призменная головка / выход луча лазера
с Панель управления
d Соединительное гнездо для блока питания/зарядного устройства
e Резьба 5/8"
f Отсек для аккумулятора

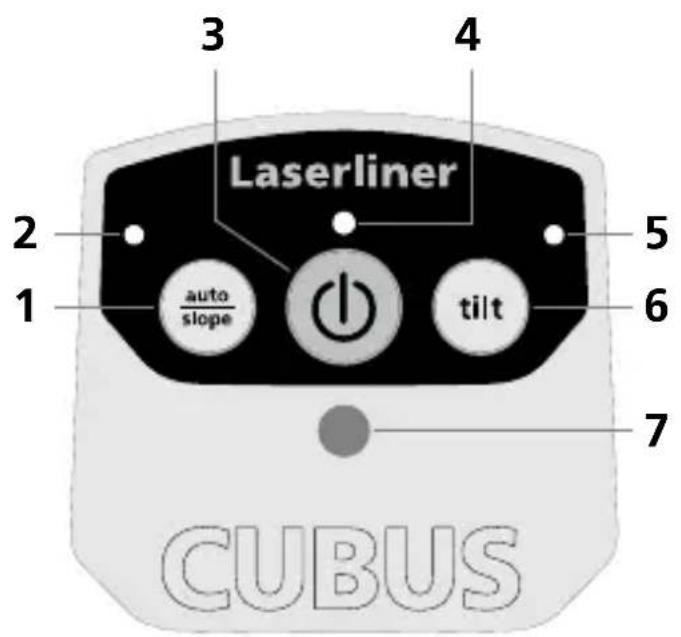

3 4 Laserliner 2 1 auto slope 5 6 tilt 7 CUBUS

1 Функция auto/slope
2 Светодиод функции auto/slope Светодиод не горит: автоматическое нивелирование Светодиод горит: ручное нивелирование
3 Кнопка ВКЛ./ВЫКЛ.
4 Индикатор работы (Мигает светодиод LowBat:)
5 Светодиод функции наклона
6 Функция наклона
7 Поле приема инфракрасного сигнала

Laserliner

Установка батарей при дистанционном управлении

Откройте отделение для батарей и установите батареи (2 x 1,5V LR03 (AAA)) с соблюдением показанной полярности. Соблюдать полярность.

8 Выход инфракрасного сигнала
9 Индикатор работы
10 Выбрать скорость вращения 600 / 330 / 30 / 0 об/мин.
11 Режим сканирования 10° / 45° / 90° / 180°
12 Кнопка позиционирования (вращать вправо)
13 Кнопка позиционирования (вращать влево)

Пространственные решетки: Показывают плоскости лазера и функции. auto: автоматическое нивелирование / man: нивелирование вручную

auto auto man

Горизонтальное нивелирование

Вертикальное нивелирование

Наклонная плоскость

90° угол

90° Опорная функция

Горизонтальное и вертикальное нивелирование

- В горизонтальном положении: По возможности установить прибор на ровной поверхности или закрепить на штативе.

- В вертикальном положении: Расположить прибор боком с помощью держателя для штатива / настенного крепления. Пульт управления смотрит вверх. Держатель для штатива / настенное крепление позволяет устанавливать прибор на штативе для работы в вертикальном режиме.

– Нажать клавишу ВКЛ./ВЫКЛ.

auto auto

(1)

(●)

! Светодиод auto/slope режима не горит: автоматическое нивелирование

- Прибор выполняет автоматическое нивелирование в интервале ± 4°. На этапе настройки лазер мигает, а призменная головка остается неподвижной. По окончании нивелирования лазер горит постоянным свечением и вращается с макс. числом оборотов. См. также раздел по сенсорной автоматике „Sensor Automatic“ и об угле наклона ADS.

! призменная головка стоит неподвижно, а лазер и светодиоды auto/slope (автоматика/наклон) мигают. Прибор необходимо установить на более ровной поверхности.

Функция наклона

Наклоны большего значения могут создаваться с помощью дополнительной угловой плиты. СОВЕТ: Сначала дать прибору самостоятельно выровняться и установить угловую плиту на ноль. Затем отключить сенсорную автоматику кнопкой auto/slope. После этого наклонить прибор под нужным углом.

Светодиод auto/slope режима горит: ручное нивелирование

Laserliner

Режимы лазера

Режим вращения

Клавишей вращения устанавливается число оборотов: 0, 30, 330, 600 об/мин

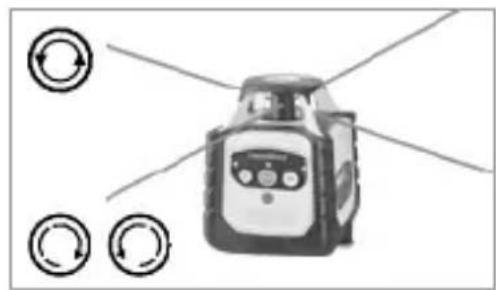

Режим позиционирования

Чтобы войти в режим позиционирования, следует нажимать клавишу вращения до тех пор, пока лазер не перестанет вращаться. Повернуть лазер в требуемое положение можно с помощью кнопок позиционирования.

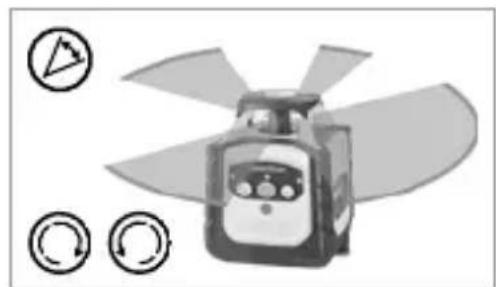

Кнопка сканирования позволяет активировать и отрегулировать отрезок интенсивного света, имеющий 4 разных значения ширины. С помощью кнопок позиционирования сегмент можно повернуть в требуемое положение.

Режим ручного приёма

Работа с дополнительным лазерным приёмником: Установить ротационный лазер на максимальную частоту вращения и включить лазерный приемник. См. инструкцию по эксплуатации соответствующего лазерного приемника.

Работа с опорным лазером

Прибор оснащен опорным лазерным лучом. При работе в вертикальном режиме опорный лазер служит для нивелирования прибора. Для этого следует отрегулировать опорный лазер так, чтобы луч проходил параллельно стене. Теперь вертикальная плоскость лазера выставлена перпендикулярно стене, см. рисунок.

Информация по обслуживанию и уходу

Все компоненты очищать слегка влажной салфеткой; не использовать чистящие средства, абразивные материалы и растворители. Перед длительным хранением прибора следует вынуть аккумулятор. Прибор хранить в чистом и сухом месте.

Калибровка

Для обеспечения точности результатов измерений и функциональности следует регулярно проводить калибровку и проверку измерительного прибора. Рекомендуемый интервал калибровки - один год. Вы можете получить консультацию по этому вопросу у вашего продавца или сотрудников службы поддержки UMAREX-LASERLINER.

Предписания ЕС и Великобритании и утилизация

Прибор соответствует всем необходимым требованиям, регламентирующие свободный товарооборот на территории ЕС и Великобритании.

Данное изделие, включая комплектующие принадлежности и упаковку, является электрическим устройством, которое согласно директивам ЕС и Великобритании о старых электрических и электронных устройствах, элементах питания, аккумуляторах и упаковочных материалах должно быть передано на утилизацию экологически безопасным способом с целью получения ценного сырья. Электрические приборы, батарейки и упаковка не относятся к бытовым отходам. Потребители по закону обязаны бесплатно сдавать использованные батарейки и аккумуляторы в специализированные общественные пункты сбора отходов, либо по месту продажи или в службу технической поддержки. Извлеките батарейку с помощью обычных инструментов, не разрушая её, и сдайте в специальный пункт сбора, прежде чем отправите прибор на утилизацию. По всем вопросам об извлечении батареек обращайтесь в сервисный отдел UMAREX-LASERLINER. Информацию о пунктах сбора и утилизации отходов можно получить в администрации по месту жительства. Соблюдайте инструкции по утилизации и правила техники безопасности в пунктах приёма отходов.

Другие правила техники безопасности и дополнительные

Cubus: https://packd.li/II/ANM/in

Технические характеристики (Изготовитель сохраняет за собой права на внесение технических изменений. 24W43)
Самонивелирование ± 4°
Точность ± 0,15 мм / м
Нивелировка	горизонтально / вертикально автоматически, с помощью электронных уровней и сервомоторов
Скорость настройки	ок. 30 с по всему углу самостоятельного регулирования
Частота вращения 0, 30, 330, 600 об/мин
Длина волны лазера Опорный луч красный / зеленый	635 нм / 515 нм
Класс лазеров	2 / < 1 мВт (EN 60825-1:2014/A11:2021 / EN 50689:2021)
Источник питания	Литий-ионный аккумуляторный блок 7,4В / 2,6Ач / 19,24Вт·ч
Срок службы красный / зеленый ок. 25 часов
Время зарядки ок. 4 часов
Рабочие условия	-10°C ... 50°C, влажность воздуха макс. 80% rН, без образования конденсата, рабочая высота не более 4000 м над уровнем моря
Условия хранения	-10°C ... 70°C, влажность воздуха макс. 80% rН
Степень защиты IP 66
Размеры (Ш x В x Г)	130 x 160 x 145 мм (с держателем для штатива / настенным Хкреплением)
Вес	1300 г (с держателем для штатива / настенным креплением)
Дистанционное управление
Источник питания 2 x 1,5В LR03 (AAA)
Дальность действия ДУ макс. 30 м (ИК-управление)
Вес 70 г (с батарейки)

Подготовка к проверке калибровки

Калибровку лазера можно контролировать. Установить прибор посередине между 2 стенами, расстояние между которыми составляет не менее 5 м. Включить прибор. Для оптимальной проверки использовать штатив.

ВНИМАНИЕ: Сенсорная автоматика должна быть активна (светодиод auto/slope режима не горит).

1. Нанесите на стене точку А1.
2. Поверните прибор на 180° и нанесите точку А2. Теперь у вас есть горизонтальная линия между точками А1 и А2.

1. A1 2. A1 180° A2

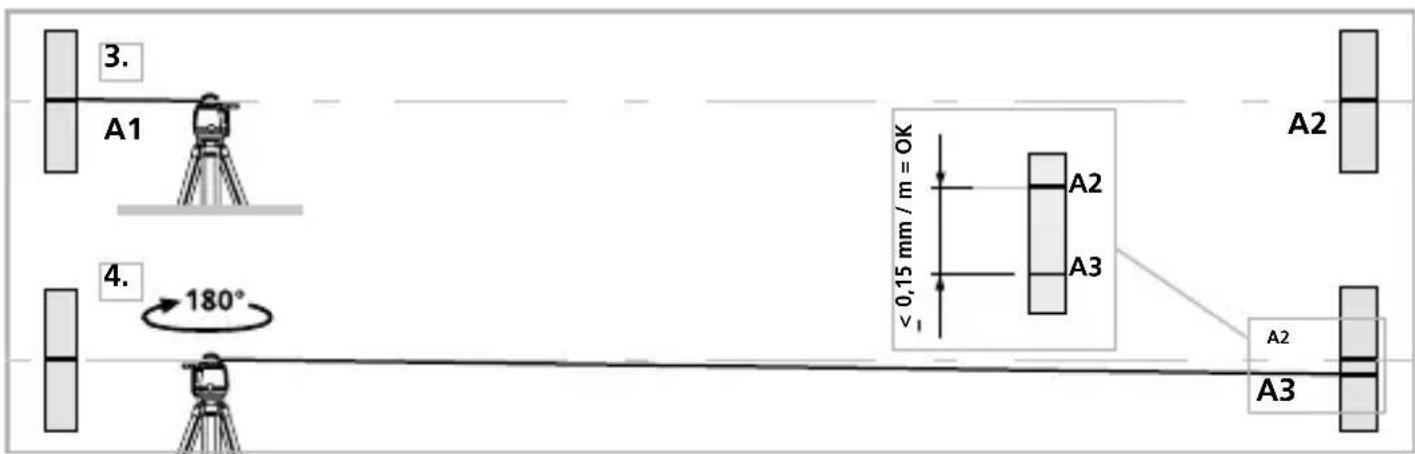

Проверка калибровки

1. Поставьте прибор как можно ближе к стене на высоте точки А1. Отрегулируйте прибор.
2. Поверните прибор на 180° и нанесите точку А3. Разница между точками А2 и А3 является допустимым отклонением.
3. Повторить шаги 3 и 4 для проверки оси Y или Z.

3. A1 4. 180° A2 A3 A2 A2 A3

Новая юстировка требуется, если на оси X, Y или Z точки A2 и A3 расположены на расстоянии более 0,15 мм на каждые 1 м друг от друга. В этом случае Вам необходимо связаться с авторизованным дилером или сервисным отделом UMAREX-LASERLINER.

!

auto: автоматична центровка / man: ручна центровка

auto auto man
