РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CombiRangeXtender 40 Laserliner

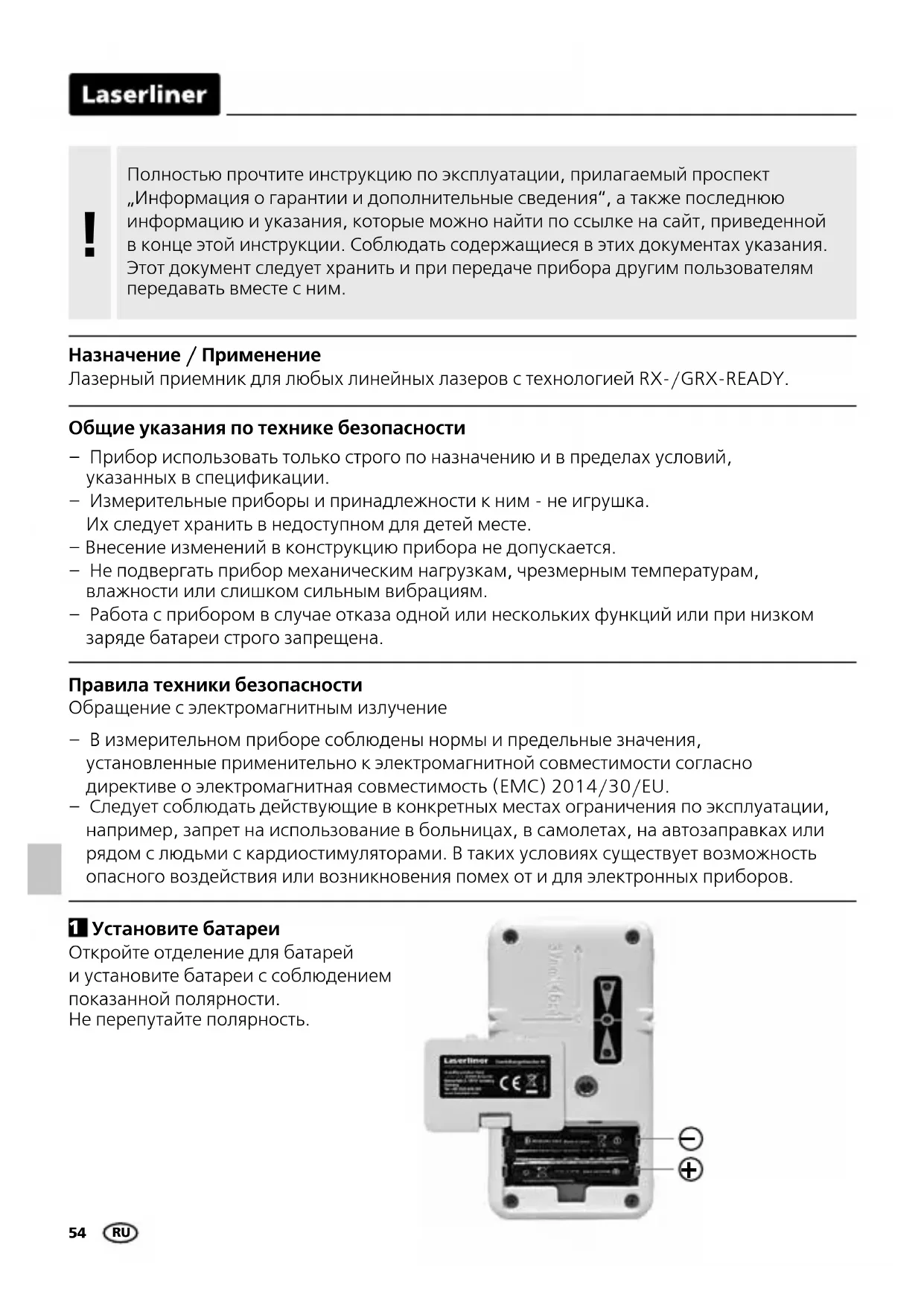

Полностью прочтите инструкцию по эксплуатации, прилагаемый проспект „Информация о гарантии и дополнительные сведения“, а также последнюю информацию и указания, которые можно найти по ссылке на сайт, приведенной в конце этой инструкции. Соблюдать содержащиеся в этих документах указания. Этот документ следует хранить и при передаче прибора другим пользователям передавать вместе с ним.

Назначение / Применение

Лазерный приемник для любых линейных лазеров с технологией RX-/GRX-READY.

Общие указания по технике безопасности

• Прибор использовать только строго по назначению и в пределах условий, указанных в спецификации.
• Измерительные приборы и принадлежности к ним - не игрушка. Их следует хранить в недоступном для детей месте.
  – Внесение изменений в конструкцию прибора не допускается.
  – Не подвергать прибор механическим нагрузкам, чрезмерным температурам, влажности или слишком сильным вибрациям.
  – Работа с прибором в случае отказа одной или нескольких функций или при низком заряде батареи строго запрещена.

Правила техники безопасности

Обращение с электромагнитным излучение

– В измерительном приборе соблюдены нормы и предельные значения, установленные применительно к электромагнитной совместимости согласно директиве о электромагнитная совместимость (EMC) 2014/30/EU.
- Следует соблюдать действующие в конкретных местах ограничения по эксплуатации, например, запрет на использование в больницах, в самолетах, на автозаправках или рядом с людьми с кардиостимуляторами. В таких условиях существует возможность опасного воздействия или возникновения помех от и для электронных приборов.

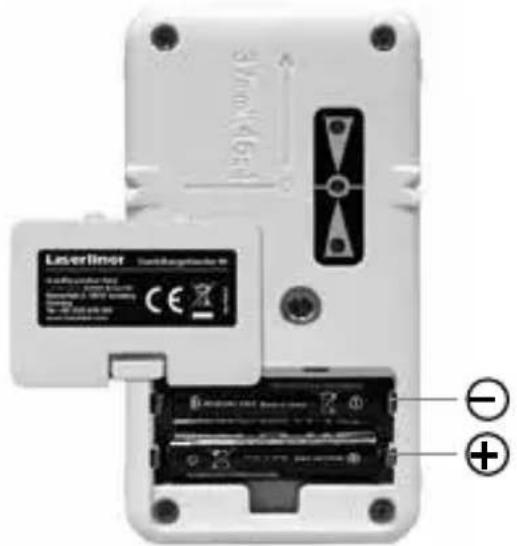

Откройте отделение для батарей и установите батареи с соблюдением показанной полярности. Не перепутайте полярность.

Laserliner Senskaus-1000 CE + - +

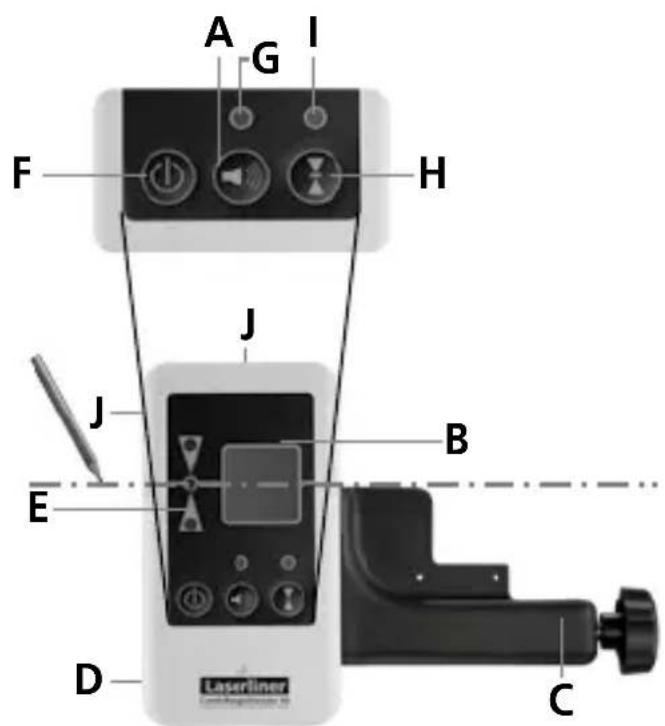

A Выключатель звука
В Поле приемника для лазерного луча
С Универсальное крепление
D Отсек для элементов питания
E светодиоды индикации лазера (передний, задний)
F Выключатель
G Светодиод звукового сигнала
Н Переключение средней зоны
I Светодиод средней зоны:
J Верхние и боковые магниты

$$ \text { зеленый } = \text { малая } $$

$$ \text { красный } = \text { большая } $$

2 PRX READY GRX READY Работа с лазерным приемником

Для работы на больших расстояниях или в условиях яркого света используйте лазерный приемник CRX 40. Для этого нажмите кнопку F. Загораются светодиоды центральной зоны (I) и звукового сигнала (G) и звучит сигнал.

Линейные лазеры: Клавиша включает и выключает ручной режим работы приемника.

CRX 40: Эта клавиша служит для настройки средней зоны.

Переключить линейный лазер в режим ручного приема. Теперь лазерные линии начнут пульсировать с высокой частотой и поэтому немного потускнеют. Лазерный приемник может зафиксировать эти пульсирующие лазерные линии на расстоянии до 40 м.

Теперь перемещайте поле приемника (В) лазерного приемника вверх/вниз (горизонтальный лазер) и/или вправо/влево (вертикальный лазер) относительно лазерных линий до тех пор, пока не загорится центральный светодиод.

Теперь отметьте горизонтальные и/или вертикальные контрольные размеры.

Минимальное расстояние до лазерного прибора - примерно 3 м. Необходимо следить за тем, чтобы лазерные линии не отражались от зеркальных поверхностей. Такие отражения могут привести к искажениям показаний.

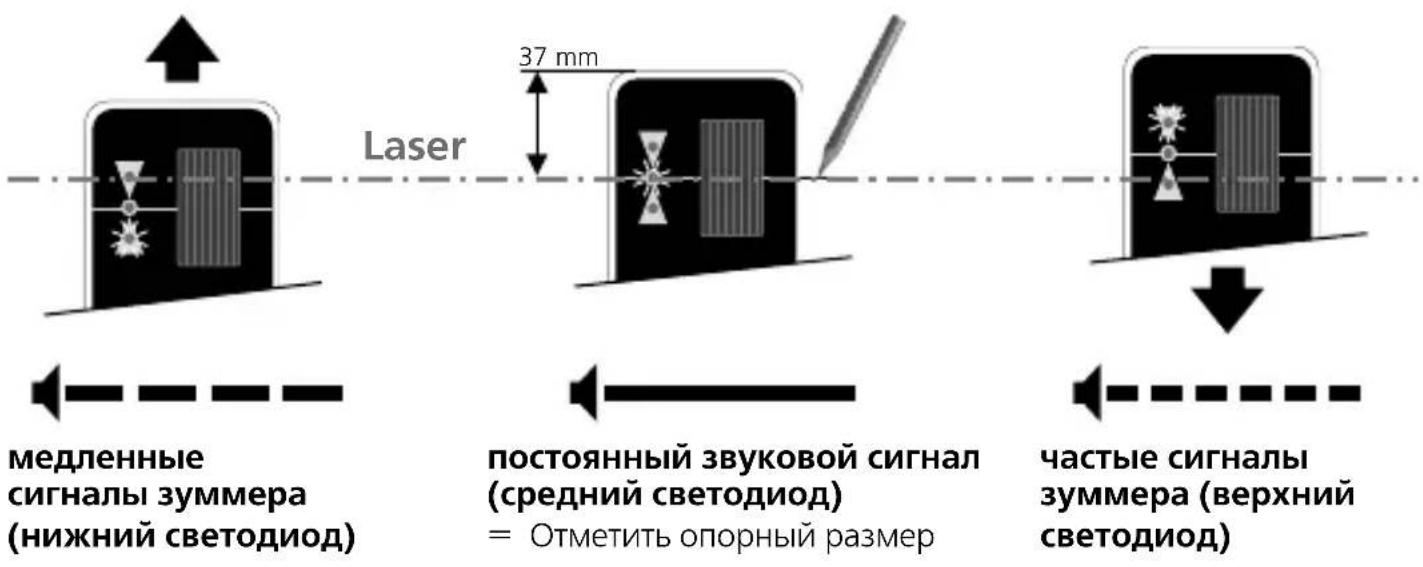

Laser 37 mm медленные сигналы зуммера (нижний светодиод) постоянный звуковой сигнал (средний светодиод) = Отметить опорный размер частые сигналы зуммера (верхний светодиод)

Наибольшую интенсивность света лазерный луч имеет в центре, а ближе к краям луч тускнеет. В результате может уменьшиться максимальный диапазон приема лазерного приемника.

Использование с нивелирной рейкой

Приемник лазерных лучей CombiRangeXtender 40 можно установить на передвижной рельс с помощью универсального держателя. Передвижной рельс необходим для проведения нивелировочных работ. С его помощью вы получите прямые показания высот без дополнительных расчетов.

Опасно! Мощные магнитные поля

Мощные магнитные поля могут оказывать вредное воздействие на людей с активными медицинскими имплантатами (например, кардиостимуляторами) и электромеханические приборы (например, магнитные карты, механические часы, приборы точной механики, жесткие диски).

В отношении воздействия мощных магнитных полей на людей следует соблюдать соответствующие действующие в конкретной стране нормы и правила, например, правила отраслевых страховых обществ В11 §14 „Электромагнитные поля“ в Германии.

Во избежание опасных помех между магнитами и соответствующими чувствительными имплантатами и приборами всегда соблюдайте безопасное расстояние не менее 30 см.

Технические характеристики(Подлежит техническим изменениямбез предварительного извещения. 20W11)
Диапазон приема лазера макс. 40 м
Длина приемного устройства	20 мм
Автоматическое отключение через 5 минут(если показания на дисплее не меняются)
Электропитание 2 x 1,5V LR03 (AAA)
Рабочие условия 0°C ... 40°C, влажность воздуха макс. 80% rН,без образования конденсата, рабочая высотане более 4000 м над уровнем моря
Условия хранения -10°C ... 70°C, влажность воздуха макс. 80% rН
Размеры (Ш x В x Г) 61 x 111 x 22 мм
Вес 150 г (с батарейки)

Правила и нормы ЕС и утилизация

Прибор выполняет все необходимые нормы, регламентирующие свободный товарооборот на территории ЕС.

Данное изделие представляет собой электрический прибор, подлежащий сдаче в центры сбора отходов и утилизации в разобранном виде в соответствии с европейской директивой о бывших в употреблении электрических и электронных приборах.

Другие правила техники безопасности и дополнительные инструкции см. по адресу:

http://laserliner.com/info?an=ABH
