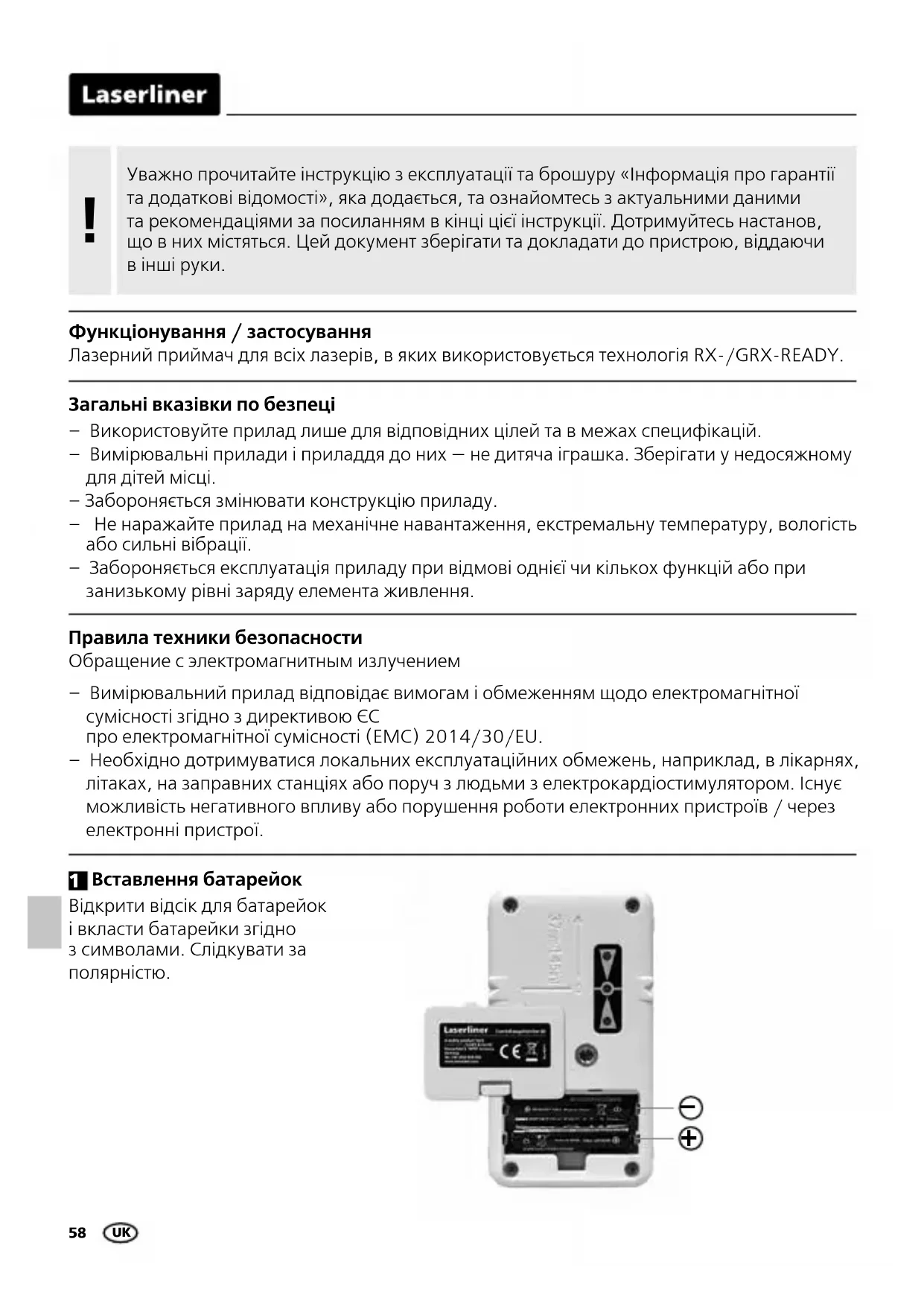

ПОСІБНИК КОРИСТУВАЧА CombiRangeXtender 40 Laserliner
Уважно прочитайте інструкцію з експлуатації та брошуру «Інформація про гарантії та додаткові відомості», яка додається, та ознайомтесь з актуальними даними та рекомендаціями за посиланням в кінці цієї інструкції. Дотримуйтесь настанов, що в них містяться. Цей документ зберігати та докладати до пристрою, віддаючи в інші руки.
Функціонування / застосування
Лазерний приймач для всіх лазерів, в яких використовується технологія RX-/GRX-READY.
Загальні вказівки по безпеці
– Використовуйте прилад лише для відповідних цілей та в межах специфікацій.
– Вимірювальні прилади і приладдя до них – не дитяча іграшка. Зберігати у недосяжному для дітей місці.
– Забороняється змінювати конструкцію приладу.
- Не наражайте прилад на механічне навантаження, екстремальну температуру, вологість або сильні вібрації.
– Забороняється експлуатація приладу при відмові однієї чи кількох функцій або при занизькому рівні заряду елемента живлення.
– Вимірювальний прилад відповідає вимогам і обмеженням щодо електромагнітної сумісності згідно з директивою ЄС про електромагнітної сумісності (EMC) 2014/30/EU.
– Необхідно дотримуватися локальних експлуатаційних обмежень, наприклад, в лікарнях, літаках, на заправних станціях або поруч з людьми з електрокардіостимулятором. Існує можливість негативного впливу або порушення роботи електронних пристроїв / через електронні пристрої.

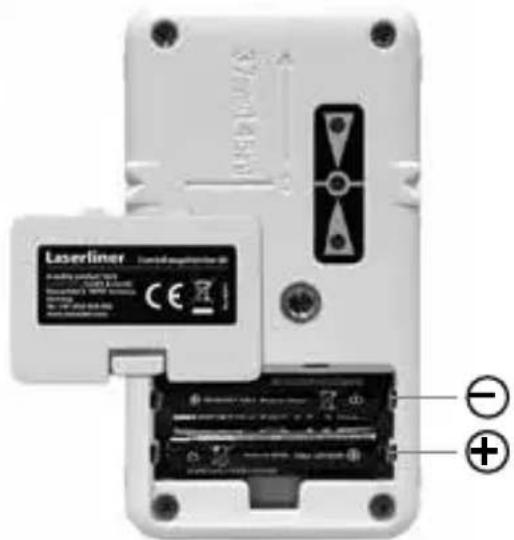

1 Вставлення батарейок
Відкрити відсік для батарейок і вкласти батарейки згідно з символами. Слідкувати за полярністю.


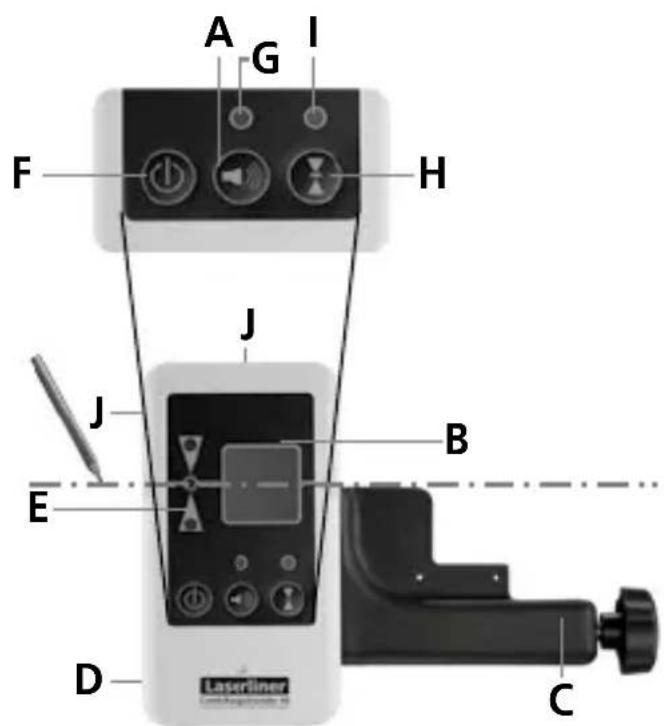

A Выключатель звука
В Поле приёма лазерного луча
С Универсальное крепление
D Отсек для элементов питания
E Светодиоды индикации лазера (передний, задний)
F Вкл. / Выкл.
G Світлодіодна та звукова сигналізація
Н Перемикання на середній діапазон
Світлодіодний індикатор
середнього діапазону:
зелений = малий
червоний = великий
J Магнити в головці та боковинах
Для нивелирования на больших расстояниях или в условиях яркого света используйте лазерный приемник CRX 40. Для этого, включите его, нажав на кнопку F. Світлодіодний індикатор центральної області (I) та індикатор звукового сигналу (G) загоряються, і лунає сигнал.
Лінійний лазер: Лінійний лазер: ця кнопка вмикає й вимикає ручний приймач.
CRX 40: Цією кнопкою налаштовують чутливість у середньому діапазоні.
Мінімальна відстань до лазерного приладу становить приблизно 3 м. Слідкуйте за тим, щоб лазерні промені не відбивалися від дзеркальних поверхонь. Ці відбиття можуть привести до помилкових показань.


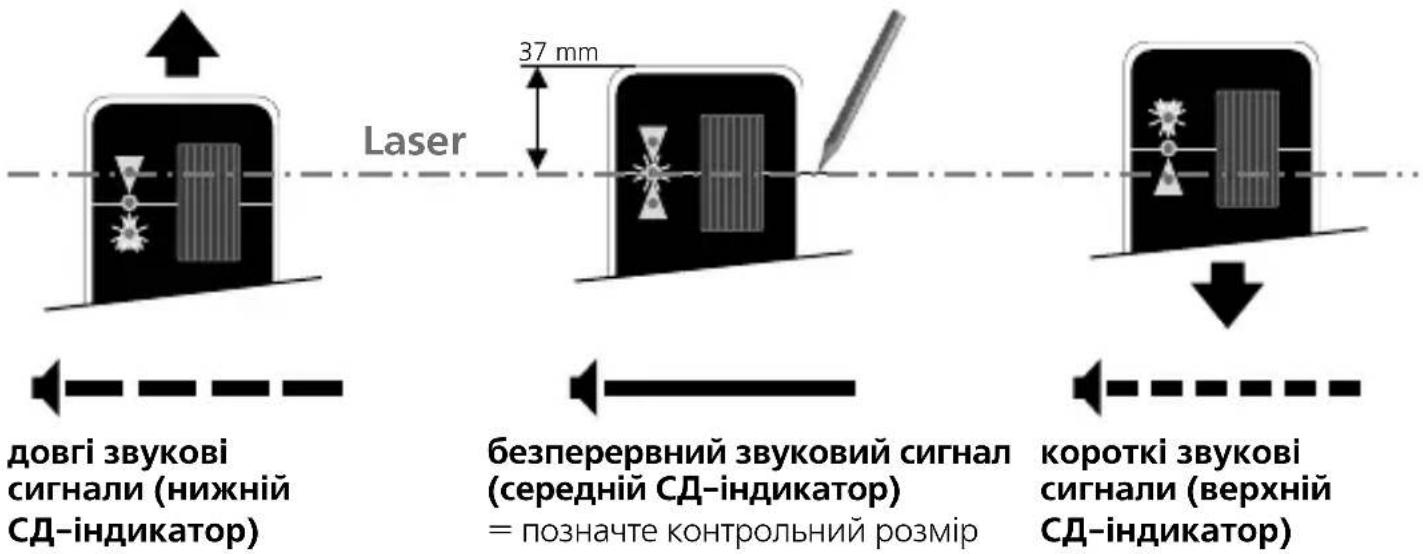

Laser довгі звукові сигнали (нижній СД-індикатор) 37 mm безперервний звуковий сигнал (середній СД-індикатор) = позначте контрольний розмір короткі звукові сигнали (верхній СД-індикатор)
Використання з нівелірною рейкою
Лазерний приймач CombiRangeXtender 40 можна кріпити на нівелірних рейках за допомогою універсального кріплення. Для всіх вимірювань рівня радимо користуватися рухомою рейкою Flexі. Вона дозволяє визначити різницю рівней відразу без розрахунків.
Небезпека впливу сильного магнітного поля
Сильні магнітні поля можуть спричинити шкідливий вплив на людей з електронними імплантатами (наприклад, з кардіостимуляторами) та на електромеханічні пристрої (наприклад, на карти з магнітним кодом, механічні годинники, точну механіку, жорсткі диски).
Необхідно враховувати і дотримуватися відповідних національних норм і положень щодо впливу сильних магнітних полів на людей, наприклад, у Федеративній Республіці Німеччині приписи галузевих страхових товариств BGV B11 §14 „Електромагнітні поля“.
Щоб уникнути перешкод через вплив магнітних полів, магніти завжди повинні знаходитися на відстані не менше 30 см від імплантатів і пристроїв.
| Технічні дані (Сохраняется право на технические изменения. 20W11) | |
| Діапазон прийому лазера макс. 40 м | |
| Довжина приймального пристрою | 20 мм |
| Автоматичне вимкнення через 5 хвилин(якщо показники на дисплеї не змінюються) | |
| Живлення 2 x 1,5V LR03 (AAA) | |
| Режим роботи 0°C ... 40°C, вологість повітря макс. 80% rН,без конденсації, робоча висота max. 4000 м надрівнем моря (нормальний нуль) | |
| Умови зберігання -10°C ... 70°C, вологість повітря макс. 80% rН | |
| Габаритні розміри (Ш x В x Г) 61 x 111 x 22 mm | |
| Маса 150 г (з батарейки) | |
Нормативні вимоги ЄС й утилізація
Цей пристрій задовольняє всім необхідним нормам щодо вільного обігу товарів в межах ЄС.
Згідно з європейською директивою щодо електричних і електронних приладів, що відслужили свій термін, цей виріб як електроприлад підлягає збору й утилізації окремо від інших відходів.
Детальні вказівки щодо безпеки й додаткова інформація на сайті: http://laserliner.com/info?an=ABH
