ПОСІБНИК КОРИСТУВАЧА SmartCross-Laser X Laserliner

Уважно прочитайте інструкцію з експлуатації та брошуру «Інформація про гарантії та додаткові відомості», яка додається, та ознайомтесь з актуальними даними та рекомендаціями за посиланням в кінці цієї інструкції. Дотримуйтесь настанов, що в них містяться. Ці документи слід зберегти та передати разом з виробом наступному користувачеві.

Використання за призначенням

Цей перехресний лазерний нівелір створює лазерне перехрестя і призначений для точної побудови горизонтальних, вертикальних та похилих проекцій. Оптичні сигнали спрацьовують, коли прилад опиняється за межами діапазону автоматичного нівелювання. Прилад оснащений вбудованим ручним приймачем та з'єднанням з різзю 1/4 для кріплення на штатив.

Загальні вказівки по безпеці

– Використовуйте прилад виключно за призначеннями в межах заявлених технічних характеристик.
– Вимірювальні прилади і приладдя до них — не дитяча іграшка. Зберігати у недосяжному для дітей місці.
– Переробки та зміни конструкції приладу не дозволяються, інакше анулюються допуск до експлуатації та свідоцтво про безпечність.
– Не наражайте прилад на механічне навантаження, екстремальну температуру, вологість або сильні вібрації.
– Забороняється експлуатація приладу у разу відмови однієї чи кількох функцій або при низькому рівні заряду акумулятора, а також пошкодженні корпусу.

Вказівки з техніки безпеки

Поводження з лазерами класу 2

Лазерне випромінювання! Не спрямовувати погляд на промінь! Лазер класу 2 < 1 мВт · 635 нм

IEC 60825-1:2014, EN 60825-1:2014/A11:2021

EN 50689:2021

– Увага: Не дивитися на прямий чи відбитий промінь.
– Не наводити лазерний промінь на людей.
– Якщо лазерне випромінювання класу 2 потрапить в око, щільно закрити очі та негайно відвести голову від променя.
– Забороняється дивитися на лазерний промінь або його дзеркальне відображення через будь-які оптичні прилади (лупу, мікроскоп, бінокль тощо).
– Під час використання приладу лазерній промінь не повинен знаходитися на рівні очей (1,40 - 1,90 м).
– Поверхні, які добре відбивають світло, дзеркальні або блискучі поверхні повинні затулятися під час експлуатації лазерних пристроїв.
– Під час проведення робіт поблизу автомобільних доріг загального користування на шляху проходження лазерного променя бажано встановити огорожі та переносні щити, а зону дії лазерного променя позначити попереджувальними знаками.

Вказівки з техніки безпеки

Поводження з джерелами електромагнітного випромінювання

– Вимірювальний прилад відповідає вимогам і обмеженням щодо електромагнітної сумісності згідно директиви ЄС 2014/30/EU.
– Необхідно дотримуватися локальних експлуатаційних обмежень, наприклад, в лікарнях, літаках, на заправних станціях або поруч з людьми з електрокардіостимулятором. Існує можливість негативного впливу або порушення роботи електронних пристроїв / через електронні пристрої.

Під час транспортування всі лазери завжди мають бути вимкнені, маятники заблоковані, вимикач (2) переведено в крайнє ліве положення.

Особливості виробу

Автоматичне вирівнювання приладу за допомогою маятникової системи з магнітним демпфіруванням. Прилад переводиться в початковий стан і самостійно вирівнюється.

Транспортне стопоріння: Під час транспортування прилад захищається шляхом стопоріння маятникової системи.

Завдяки технології RX-READY лінійні лазери можна використовувати також у несприятливих умовах освітлення. Лазерні лінії пульсують тоді з високою частотою і можуть сприйматися за допомогою спеціальних приймачів лазерного випромінювання на великих відстанях.

Laserliner

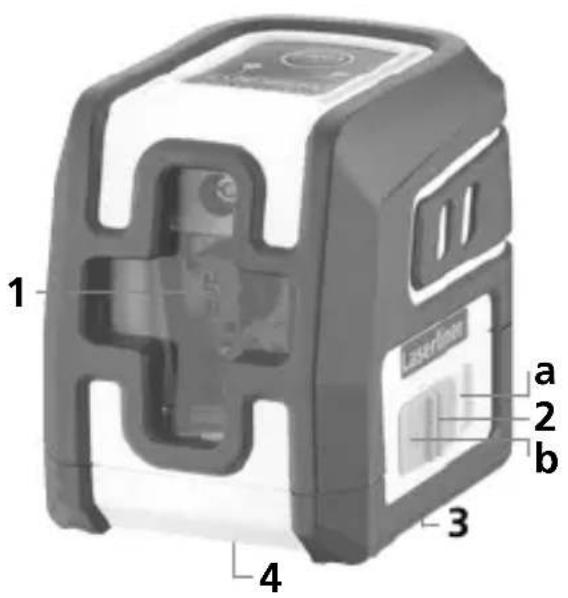

1 a 2 b 3 4

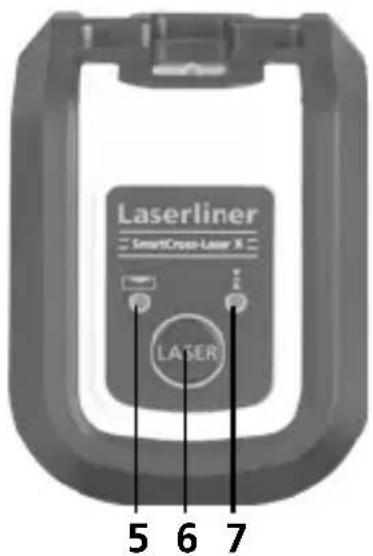

Laserliner SmartCryps-Laser X LASER 5 6 7

1 Отвір для виходу лазерного
2 Повзунковий перемикач

a BBIM.

b ВИМК. / блокування маятника для транспортування / режим нахилу

3 Відсік для батарейок (нижня сторона)
4 Штативна різьба 1/4" (нижня сторона)
5 Світлодіодне нівелювання

червоний: нівелювання вимк.

зелений: нівелювання увімк.

6 кнопка ввімкнення / вимкнення;

Увімкнення/вимкнення режиму

ручного приймача

7 СД-індикатор режиму

1 Встановити акумулятори

Відкрити відсік для батарейок і вкласти батарейки (2 x 1,5V LR06 (AA)) згідно з символами. Слідкувати за полярністю.

2 Горизонтальне і вертикальне нівелювання

Зняти систему блокування, вимикач (2) перевести в крайне праве положення. З'явиться лазерне перехрестя.

!

Для горизонтального і вертикального нівелювання необхідно розфіксувати транспортне стопоріння.

Світлодіодний (5) індикатор світить червоним світлом, не блимаючи. Якщо прилад знаходиться за межами діапазону автоматичного нівелювання, що становить 4°, блимають лазерні лінії. Розташуйте прилад так, щоб той знаходився в межах діапазону нівелювання. Лазерні лінії знов засвітять безперестань.

3 Режим завдання нахилу

Під час транспортування не знімати блокуючий елемент, вимикач (2) перевести в ліве положення. Увімкнути лазер за допомогою кнопки УВІМК/ВИМК. Теперь можна будувати похилі площини. У цьому режимі не можна здійсняти горизонтальне або вертикальне нівелювання, тому що лазерні лінії вже автоматично не вирівнюються. Блимають червоним лазерні лінії

Laserliner

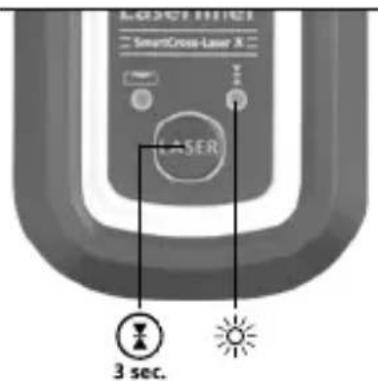

4 Режим використання ручного приймача додатково: працює з лазерним приймачем RX

При великих відстанях або коли лазерні лінії погано видно, скористайтеся лазерним приймачем RX (не входить до стандартного комплекту). Щоб працювати з лазерним приймачем, лінійний лазер слід перемкнути в режим ручного приймача тривалим натискання кнопки 6 (увімкнення/вимкнення режиму ручного приймача). При цьому лазерні лінії пульсуватимуть з більшою частотою, а яскравість лазерних ліній зменшиться. За допомогою цих імпульсів лазерний приймач розпізнає лазерні лінії.

MOSCHINIC SmartCross-Laser X LASER 3 sec.

!

Обов'язково дотримуйтесь порядку експлуатації лазерного приймача для лінійного лазера.

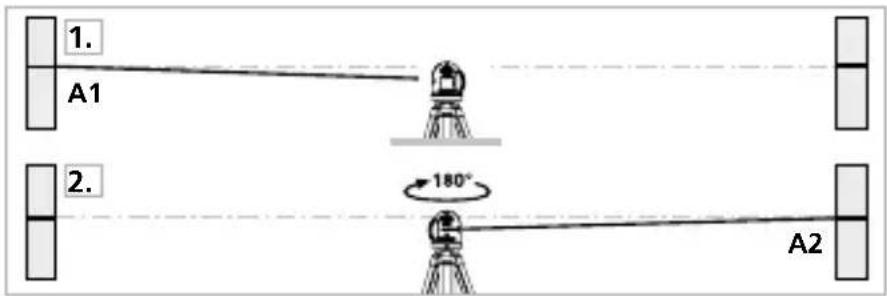

Підготовка перевірки калібрування

Калібрування лазера можна контролювати. Встановити прилад посередині між 2 стінами, які знаходяться на відстані не менше 5 метрів між собою. Ввімкнути прилад, для цього зняти систему блокування (ЛАЗЕРНИЙ ХРЕСТ ВВІМКН). Для оптимальної перевірки використовувати штатив.

1. Помітьте крапку А1 на стіні.
2. Поверніть прилад на 180° і помітьте крапку А2. Тепер між крапками А1 і А2 встановлене горизонтальне відношення.

1. A1 2. 180° A2

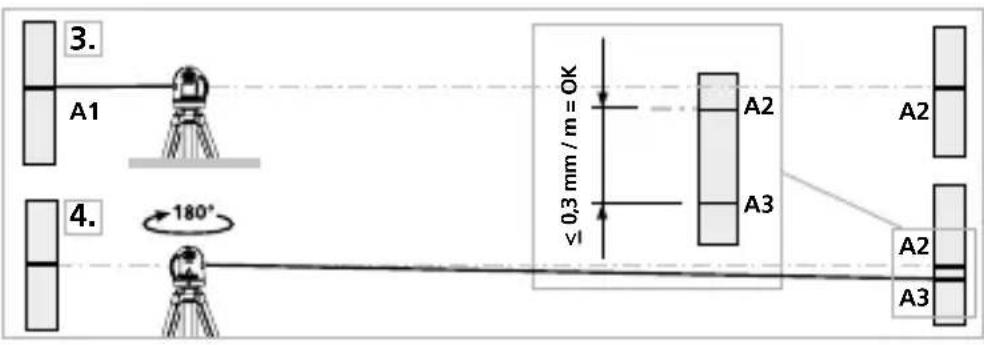

Перевірка калібрування

1. Встановити прилад якомога ближче до стіни на висоті крапки А1.
2. Поверніть прилад на 180° і помітьте крапку А3.

Різниця між А2 і А3 є допуском.

3. A1 4. 180° A2 A3 A2 A3

Якщо А2 і А3 розрізняються більше ніж на 0,3 мм / м, потрібне юстирування. Зверніться до крамниці чи в сервісний відділ UMAREX-LASERLINER.

Перевірка вертикальної лінії

Встановити прилад на відстані прибл. 5 м від стіни. На стіні прикріпити висок з шнуром довжиною 2,5 м, висок повинен вільно рухатися. Ввімкнути прилад і навести вертикальний лазер на шнур. Точність знаходиться в межах допуску, якщо відхилення між лінією лазера і шнуром становить не більше ± 1,5 мм.

Перевірка горизонтальної лінії

Встановити прилад на відстані прибл. 5 м від стіни і ввімкнути лазерний хрест. Помітити на стіні крапку В.

≤1,5 mm = OK B 2,5 m C

Повернути лазерний хрест прибл. на 2,5 м праворуч і помітити крапку С. Перевірити, чи горизонтальна лінія пункту С знаходиться на тій же висоті ± 1,5 мм, що і пункту В. Повторити процес з повертанням ліворуч.

Слід регулярно перевіряти калібрування приладу перед його використанням, після транспортування та тривалого зберігання.

Laserliner

Інструкція з технічного обслуговування та догляду

Всі компоненти слід очищувати зволоженою тканиною, уникати застосування миючих або чистячих засобів, а також розчинників. Перед тривалим зберіганням слід витягнути елемент (-ти) живлення. Зберігати пристрій у чистому, сухому місці.

Калібрування

Для забезпечення точності результатів вимірювань і функціональності слід регулярно проводити калібрування та перевірку вимірювального приладу. Ми рекомендуємо інтервали калібрування 1 – 2 роки. 3 цього приводу ви можете звернутися до вашого продавця або співробітників служби підтримки UMAREX-LASERLINER.

Технічні дані Право на технічні зміни збережене. 24W39

Діапазон автоматичного нівелювання	± 4^
Точність ± 0,3 мм / м
Нівелювання автоматичне
Видимість (типово)* 10 м
Довжина хвиль лазера 635 нм
Клас лазера	2 / < 1 мВт (EN IEC 60825-1:2014/A11:2021, EN 50689:2021)
Живлення 2 x 1,5B LR06 (AA)
Термін експлуатації близько	15 годин
Режим роботи	-10°C ... 50°C, вологість повітря max. 80% rН, без конденсації, робоча висота max. 4000 м над рівнем моря (нормальний нуль)
Умови зберігання	-20°C ... 70°C, вологість повітря max. 85% rН
Габаритні розміри (Ш x В x Г)	84 x 76 x 62 мм
Маса 276 г (з батарейки)

* при max. 300 лк

Приписи ЄС та Великобританії та утилізація

Цей пристрій відповідає всім необхідним нормам, які регламентують вільний товарообіг на території ЄС та Великої Британії.

Цей виріб, включаючи комплектуючі та упаковку, є електричним пристроєм, який згідно з директивами ЄС та Великобританії про старі електричні та електронні пристрої, елементи живлення, акумулятори та пакувальні матеріали повинен бути передано на утилізацію екологічно безпечним способом з метою отримання цінної сировини. Електроприлади, батарейки і упаковку не можна утилізувати разом з побутовим сміттям. Закон зобов'язує споживачів безкоштовно здавати використані елементи живлення та акумуляторні батареї в громадські пункти збору, торгові точки або службу технічної підтримки. Елемент живлення необхідно вийняти з приладу, не руйнуючи його, за допомогою стандартних інструментів і відправити в окремий пункт збору, перш ніж повернути прилад для утилізації. Якщо у вас виникли питання щодо виймання елемента живлення, зверніться до служби підтримки UMAREX-LASERLINER. Щоб отримати інформацію про відповідні пункти утилізації, звертайтеся до свого муніципалітету і дотримуйтесь відповідних інструкцій з утилізації та техніки безпеки в пунктах збору відходів.

Детальні вказівки щодо безпеки й додаткова інформація на сайті: https://packd.li/ll/ann/in
