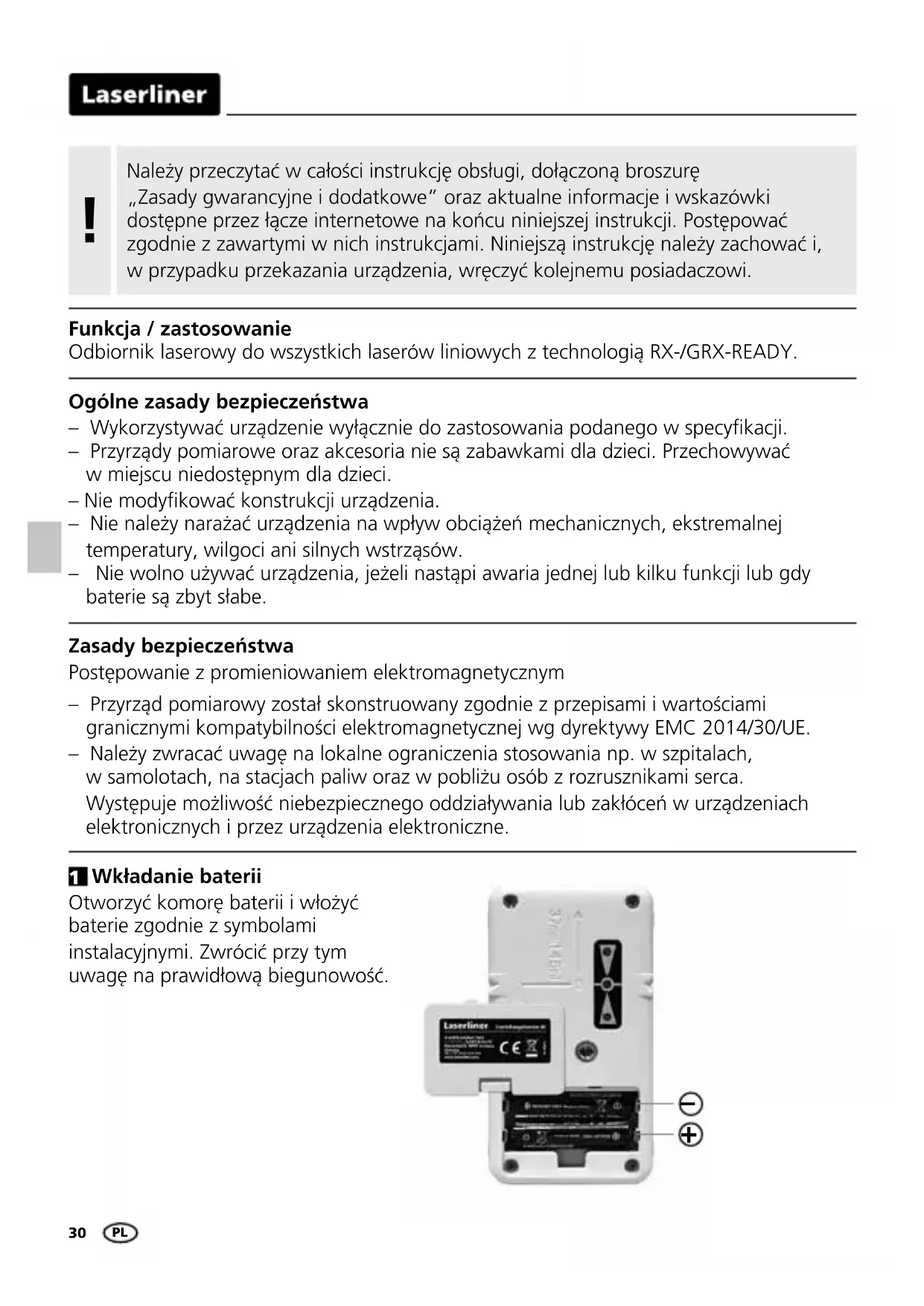

INSTRUKCJA OBSŁUGI CombiRangeXtender 40 Laserliner

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszą instrukcję należy zachować i, w przypadku przekazania urządzenia, wręczyć kolejnemu posiadaczowi.

Funkcja / zastosowanie

Odbiornik laserowy do wszystkich laserów liniowych z technologią RX-/GRX-READY.

Ogólne zasady bezpieczeństwa

– Wykorzystywać urządzenie wyłącznie do zastosowania podanego w specyfikacji.
– Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci. Przechowywać w miejscu niedostępnym dla dzieci.
– Nie modyfikować konstrukcji urządzenia.
– Nie należy narażać urządzenia na wpływ obciążen mechanicznych, ekstremalnej temperatury, wilgoci ani silnych wstrząsów.
- Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub kilku funkcji lub gdy baterie są zbyt słabe.

Zasady bezpieczeństwa

Postępowanie z promieniowaniem elektromagnetycznym

– Przyrząd pomiarowy został skonstruowany zgodnie z przepisami i wartościami granicznymi kompatybilności elektromagnetycznej wg dyrektywy EMC 2014/30/UE.
– Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca.

Występuje możliwość niebezpiecznego oddziaływania lub zakłóceń w urządzeniach elektronicznych i przez urządzenia elektroniczne.

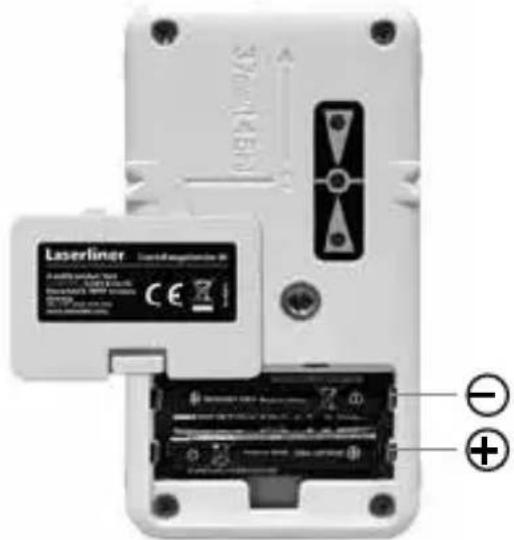

1 Wkładanie baterii

Otworzyć komorę baterii i włożyć baterie zgodnie z symbolami instalacyjnymi. Zwrócić przy tym uwagę na prawidłową biegunowość.

Laserliner Laser liner amplifier CE ⊕

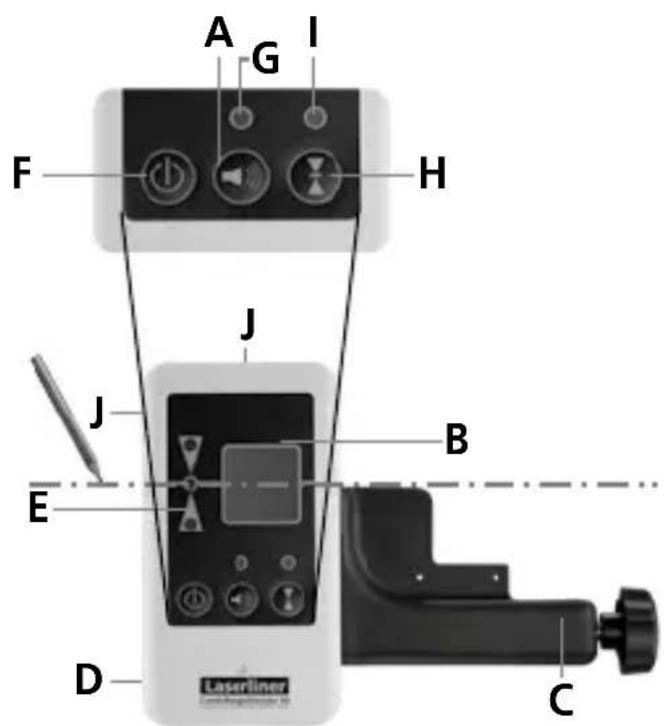

A Wł / Wył sygnał akustyczny
B Pole odbioru lasera
C Mocowanie uniwersalne
D Pojemnik Baterii
E Wskaźnik położenia lasera (przód, tył)
F W† / Wy†
G Dioda sygnału dźwiękowego
H Przełączanie obszaru środkowego
I Dioda obszaru środkowego: zielona = mały czerwina = duży
J Magnesy czołowe / boczne

2 PRX READY GRX READY Praca z Odbiornikiem laserowym

Odbiornika używamy do pomiarów na dużych odległościach lub przy dużej jasności odbiornika CRX 40. Włącza się go za pomocą klawisza F. Świeci dioda obszaru środkowego (I) oraz sygnału dźwiękowego (G) i rozlega się sygnał.

Laser liniowy: Przycisk włącza i wyłącza tryb odbiornika ręcznego. CRX 40: Przycisk służy do ustawiania czułości obszaru środkowego.

Laser liniowy przełączyć na tryb odbiornika ręcznego. Linie zaczynają migotać z dużą częstotliwością 10kHz, co sprawia wrażenie, że laser słabnie. Odbiornik odbiera takie promieniowanie z odległości do 40 m.

Poruszamy teraz odbiornikiem (polem B) wzdłuż linii lasera odpowiednio w pionie dla linii pionowej i poziomo dla linii poziomej, aż zaświeci się środkowa dioda.

Minimalna odległość od urządzenia laserowego wynosi ok. 3 m. Uważać, aby linie laserowe nie odbijaty się od błyszczących powierzchni. Takie odbicia mogą powodować nieprawidłowe wskazania.

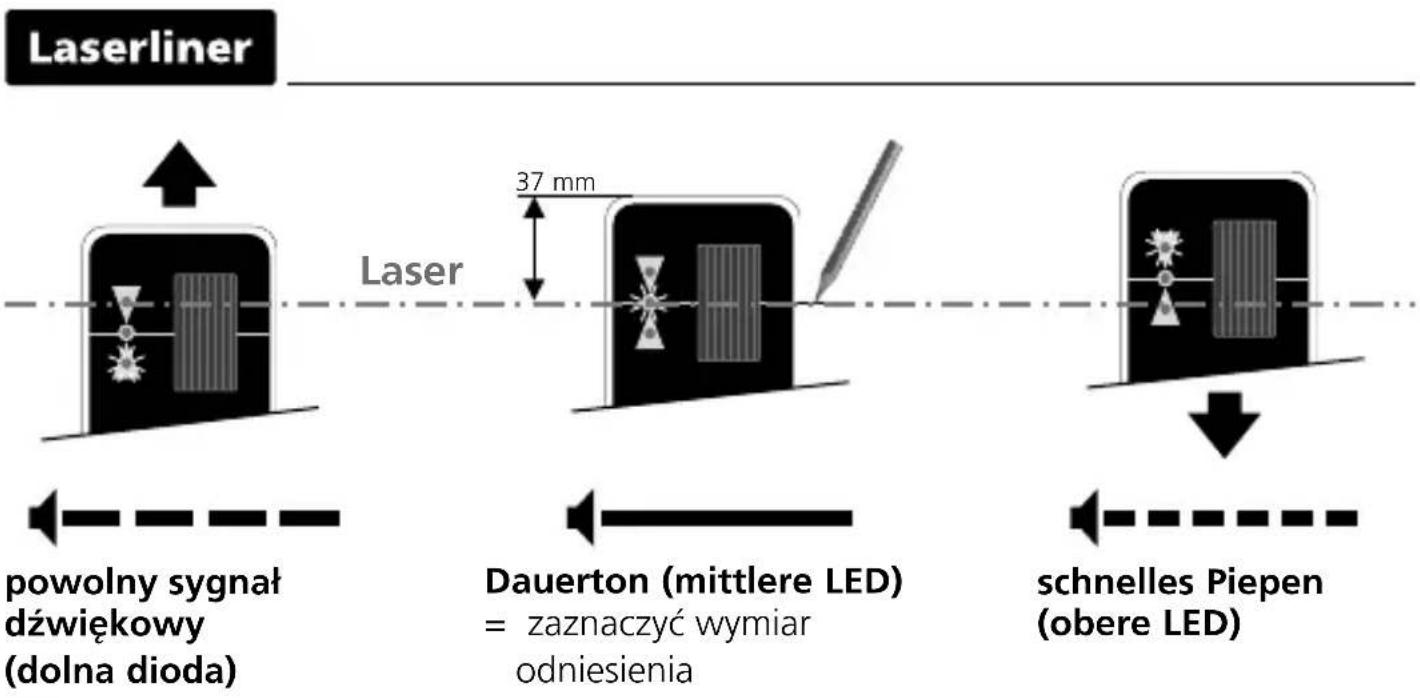


Natężenie światła linii laserowych jest największe w środku i zmniejsza się na końcach. Może to zmniejszyć maksymalny zasięg odbiornika laserowego.

Zastosowanie z łatą mierniczą

Odbiornik CombiRangeXtender 40 można mocować do łaty za pomocą uchwytu. Łata pomiarowa jest polecana przy pomiarach względem podłoża.

Dzięki niej można bez obliczeń wyznaczać różnice wysokości.

Zagrożenie spowodowane silnymi polami magnetycznymi

Silne pola magnetyczne mogą mieć szkodliwy wpływ na osoby z aktywnymi implantami (np. rozrusznikami serca) oraz na urządzenia elektromechaniczne (np. karty magnetyczne, zegarki mechaniczne, precyzyjne urządzenia mechaniczne, twarde dyski).

W odniesieniu do wpływu silnych pół magnetycznych na osoby należy przestrzegać odpowiednich przepisów i regulacji krajowych, np. w Niemczech regulacji BGV B11 §14 „Pola elektromagnetyczne”.

Aby uniknąć zakłóceń, należy zawsze trzymać magnesy w odległości co najmniej 30 cm od zagrożonych implantów i urządzeń.

Dane Techniczne (Zmiany zastrzeżone. 20W11)
Zakres odbioru pasera maks. 40 m
Długość jednostki odbioru 20 mm
Automatyczne wyłączanie po 5 minutach	(przy niezmienionym wskazaniu na wyświetlaczu)
Zasilanie prądem 2 x 1,5V LR03 (AAA)
Warunki pracy 0°C ... 40°C, wilgotność powietrza maks. 80%wilgotności względnej, bez skraplania, wysokość robocza maks. 4000 m nad punktem zerowym normalnym
Warunki przechowywania -10°C ... 70°C, wilgotność powietrza maks. 80%wilgotności względnej
Wymiary (szer. x wys. x gł.) 61 x 11 x 22 mm
Masa 150 g (z baterie)

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie. Dalsze wskazówki dotyczące bezpieczeństwa

i informacje dodatkowe patrz:

http://laserliner.com/info?an=ABH

!
