KULLANIM KILAVUZU CombiRangeXtender 40 Laserliner

Kullanım kılavuzunu, ekinde bulunan ,Garanti ve Ek Uyarılar' defterini ve de bu kılavuzun sonunda bulunan İnternet link'i ile ulaşacağını aktüel bilgiler ve uyarıları eksiksiz okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belge saklanmak zorundadır ve cihaz elden çıkarıldığında beraberinde verilmelidir.

Fonksiyon / Kullanım

RX-/GRX-READY teknolojisi olan tüm çizgi lazerler için lazer alıcısı.

Genel güvenlik bilgileri

• Cihazı sadece kullanım amacına uygun şekilde teknik özellikleri dahilinde kullanınız.
• Ölçüm cihazları ve aksesuarları çocuk oyuncakları değildir. Çocukların erişiminden uzak bir yerde saklayınız.
  – Yapısal açıdan cihazın değiştirilmesi yasaktır.
• Cihazı mekanik yüklere, aşırı sıcaklıklara, neme veya şiddetli titreşimlere maruz bırakmayınız.
• Bir veya birden fazla fonksiyonu arıza gösterdiğini de ya da batarya doluluğu zayıf olduğunda cihazın bir daha kullanılmaması gerekmektedir.

Emniyet Direktifleri

Elektromanyetik ışınlar ile muamele

• Cihaz, elektromanyetik uyumluluğa Piyasaya Arzına İlişkin 2014/30/AB (EMC) sayılı direktifinde belirtilen, elektromanyetik uyumluluğa dair yönetmeliklere ve sınır değerlerine uygundur.
• Mekansal kullanım kısıtlamalarının, örn. hastanelerde, uçaklarda, benzin istasyonlarında veya kalp pili taşıyan insanların yakınında, dikkate alınması gerekmektedir. Elektronik cihazların ve elektronik cihazlardan dolayı bunların tehlikeli boyutta etkilenmeleri veya arızalanmaları mümkündür.

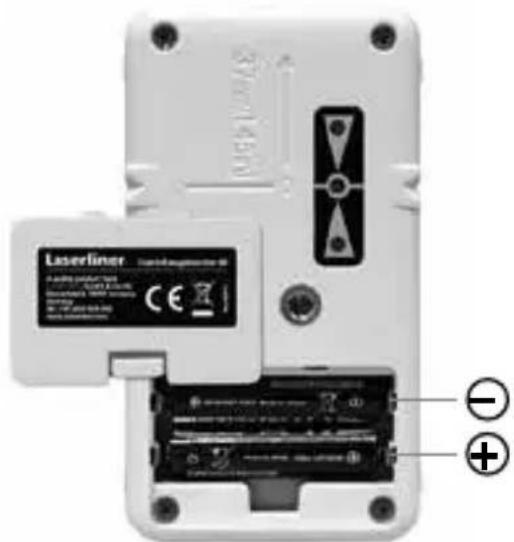

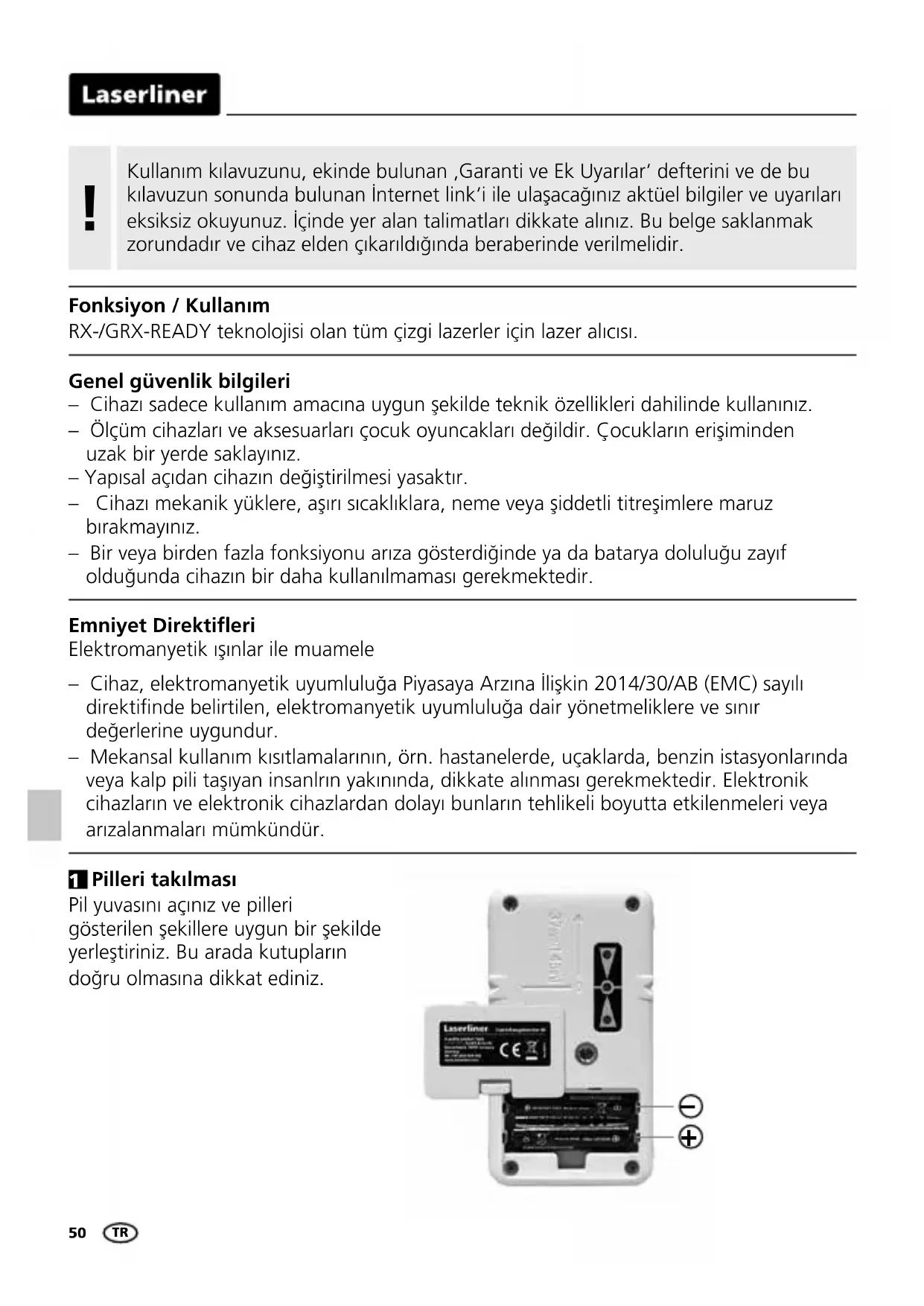

1 Pilleri takılması

Pil yuvasını açınız ve pilleri gösterilen şekillere uygun bir şekilde yerleştiriniz. Bu arada kutupların doğru olmasına dikkat ediniz.

Laserliner Laserline CE ⊕

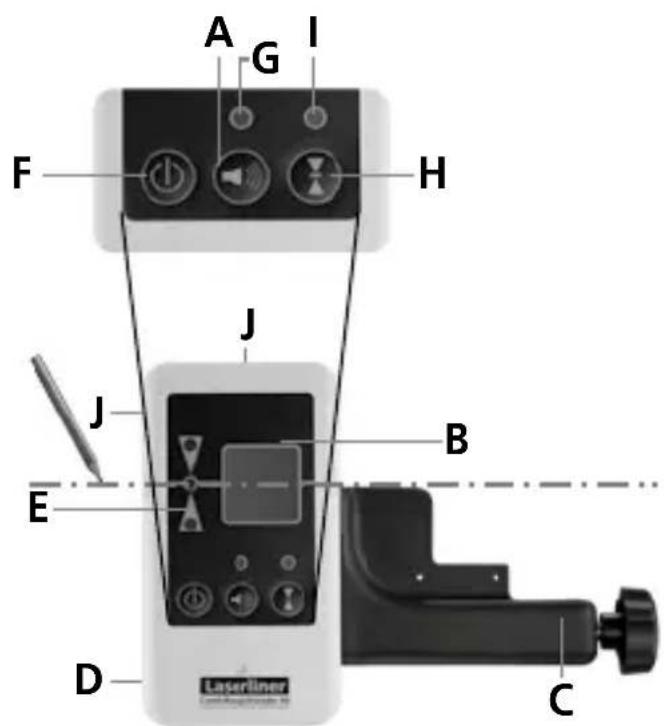

A Sesli sinyal AÇIK/KAPALI
B Lazer alici alanı
c Üniversel askılı
D Pil yuvası
E Lazer pozisyon göstergeleri (önde, arkdada)
F AÇIK/KAPALI düğmesi
G LED ses sinyali
H Orta alan seçimi
I LED orta alan: yeşil = küçük kırmızı = büyük
J Kafa / Yan miknatisları

2 RX READY GRX READY Lazer alıcısı ile çalışma

Uzak mesafede veya lazer ışınları görülmediği durumlarda tesviye yapmak için lazer alıcısı CRX 40'i kullanın. Bunu F tuşuna basarak açın. Orta alan LED'i (I) ve sesli sinyal (G) yanar ve bir sinyal duyulur.

Çizgi Lazeri: Bu tuş el alıcısı modunu açar ve kapatır.

CRX 40: Bu tuş ile orta alan hassasiyeti ayarlanır.

Çizgi lazerini el alıcısı moduna alın. Şimdi -lazer çizgileri yüksek bir frekans ile çarpiyorlar ve lazer çizgileri- koyulaşıyorlar. Lazer alıcısı bu çarpma sayesinde lazer çizgilerini 40 m mesafeye kadar algılayabiliyor.

Şimdi lazer alıcısının alıcı alanını (B) lazer çizgileri arasından yukarı ve aşağıya doğru (yatay lazer çizgileri) veya yanlara doğru (dikey lazer çizgileri) orta LED ışığı yanana kadar hareket ettiriniz. Şimdi yatay veya dikey referans ölçüsünü işaretleyiniz.

Lazer cihazına asgari mesafe 3 m kadar olacak. Lazer çizgilerinin yansıma özelliği olan alanlar dan aksetmemelerine dikkat edin. Bu tür aksetmeler yanlış göstergelere neden olabilir.

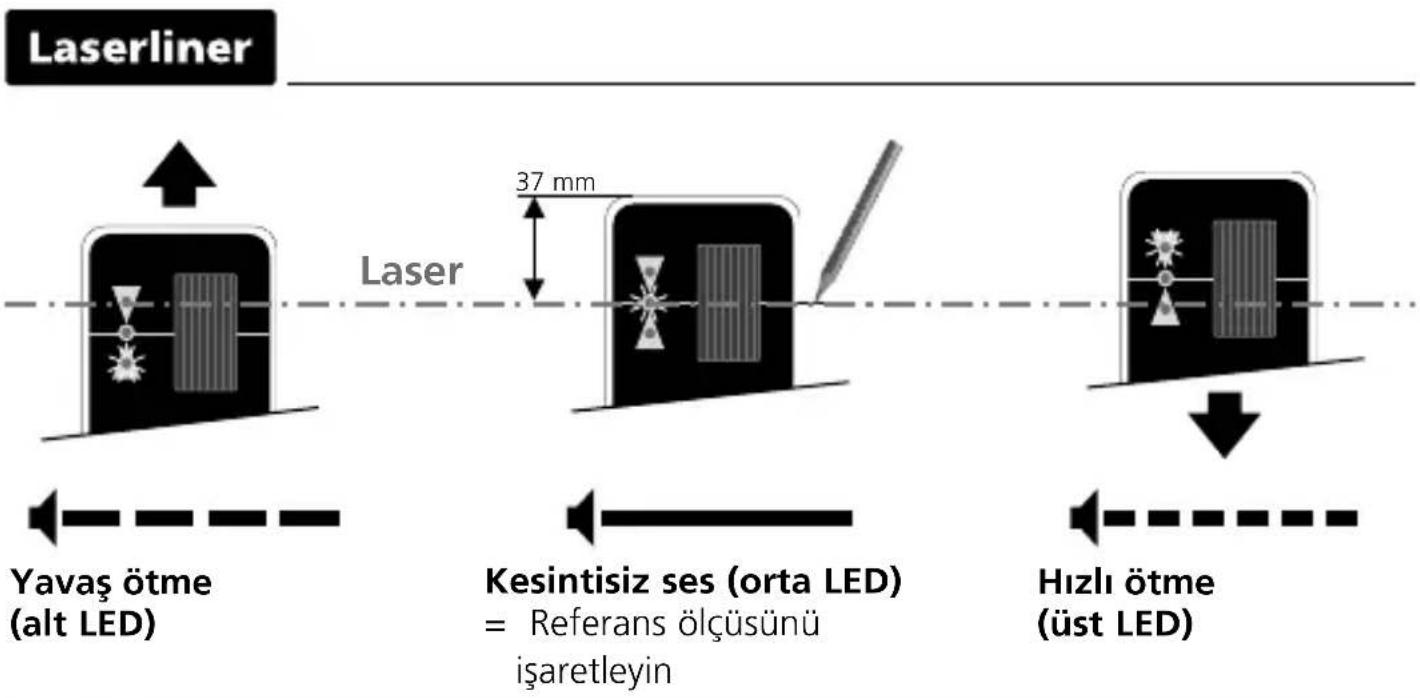

Laserliner Yavaş ötme (alt LED) 37 mm Laser Kesintisiz ses (orta LED) = Referans ölçüsünü işaretleyin Hızlı ötme (üst LED)

Lazer çizgilerinin ışık yoğunluğu ortada en yüksek seviyededir ve uçlara doğru azalır. Bu sebeple lazer alıcısının maksimum alıcı alanı azalabilir.

Ölçüm tahtası ile kullanım

Lazer alicısı CombiRangeXtender 40'i universal duvar askısı ile ölçü tahtalarına yerleştirebilirsiniz. Flexi Ölçüm Tahtası tüm yer yüksekliği ölçümleri için tavsiye edilir. ununla yükseklik farkını hiç hesap yapmadan doğrudan belirleyebilirsiniz.

Kuvvetli manyetik alanlardan dolayı tehlike

Kuvvetli manyetik alanlar aktif vücut destek sistemlerine (örneğin kalp pili) sahip kişilere ve elektromekanik cihazlara (örneğin manyetik kartlar, mekanik saatler, hassas mekanik sistemler, sabit diskler) zararlı etkilerde bulunabilir.

Kişilerin üzerinde kuvvetli manyetik alanların etkisi bakımından örneğin Federal Almanya'da meslek odalarının BGV B11 §14 „Elektromanyetik Alanlar“ adlı tüzüğü gibi ilgili ulusal düzenlemeler ve talimatlar dikkate alınmalıdır.

Zarar verici bir etki olmasını önlemek için miknatisların ve risk altında bulunan ilgili implantların ve cihazların arasında en az 30 cm mesafe bırakın.

Teknik Özellikler (Teknik değişiklik yapma hakkı saklıdır. 20W11)
Lazer alıcı alanı maks. 40 m
Alım ünitesi uzunluğu 20 mm
Otomatik kapama 5 dakika sonra (ekran göstergesi değişmezse)
Elektrik beslemesi 2 x 1,5V LR03 (AAA)
Çalıştırma şartları 0°C ... 40°C, hava nemi maks. 80% rH,yoğuşmasız, çalışma yükseklik maks. 4000 mnormal sıfır üzeri
Saklama koşulları -10°C ... 70°C, hava nemi maks. 80% rH
Ebatlar (G x Y x D) 61 x 111 x 22 mm
Ağırlığı 150 g (piller dahil)

AB Düzenlemeleri ve Atık Arıtma

Bu cihaz, AB dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir.

Bu ürün elektrikli bir cihaz olup Avrupa Birliği'nin Atık Elektrik ve Elektronik Eşyalar Direktifi uyarınca ayrı olarak toplanmalı ve bertaraf edilmelidir.

Diğer emniyet uyarıları ve ek direktifler için:

http://laserliner.com/info?an=ABH
