BEDIENUNGSANLEITUNG CombiRangeXtender 40 Laserliner

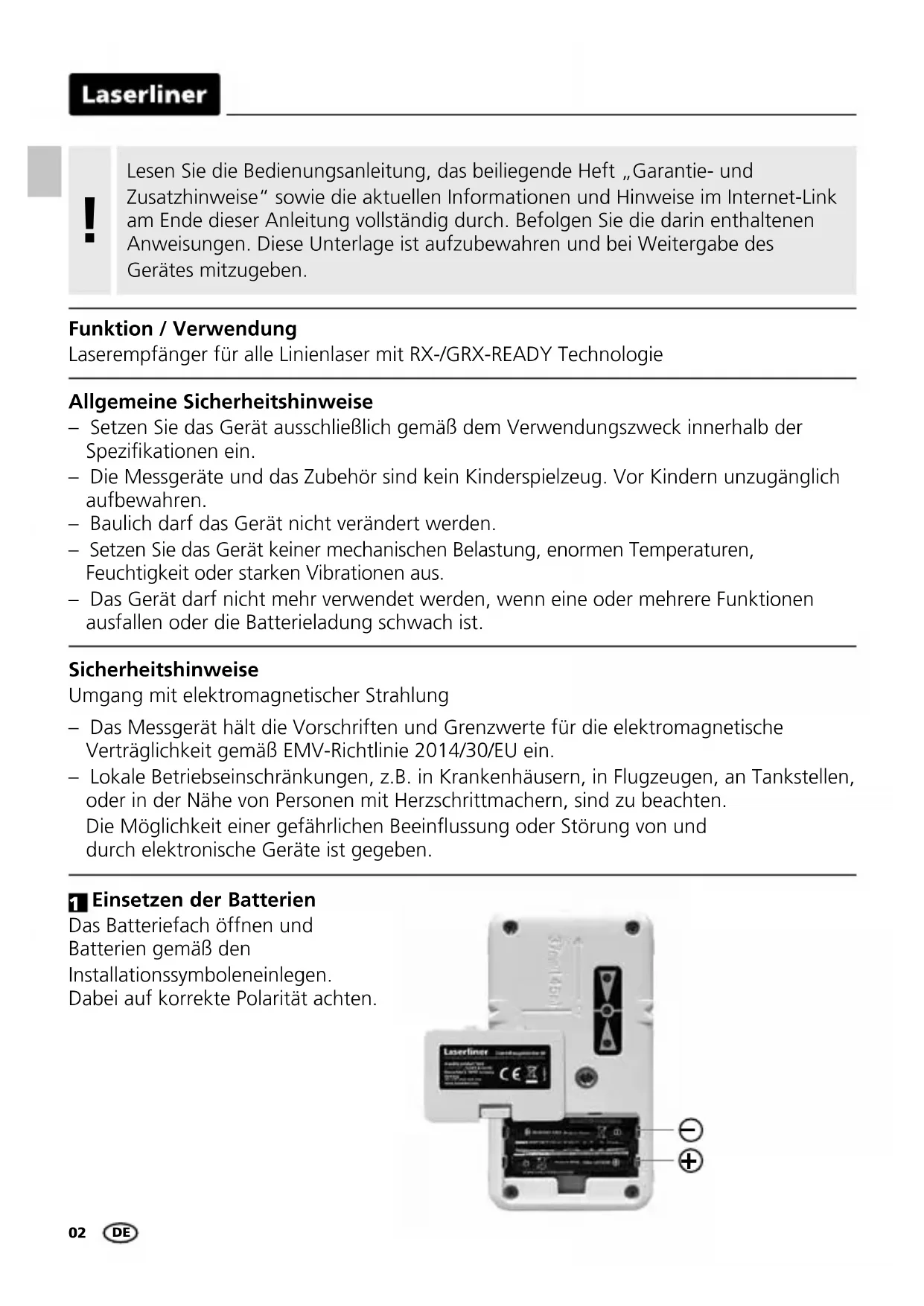

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

Laserempfänger für alle Linienlaser mit RX-/GRX-READY Technologie

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
  – Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Baulich darf das Gerät nicht verändert werden.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten.
  Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.

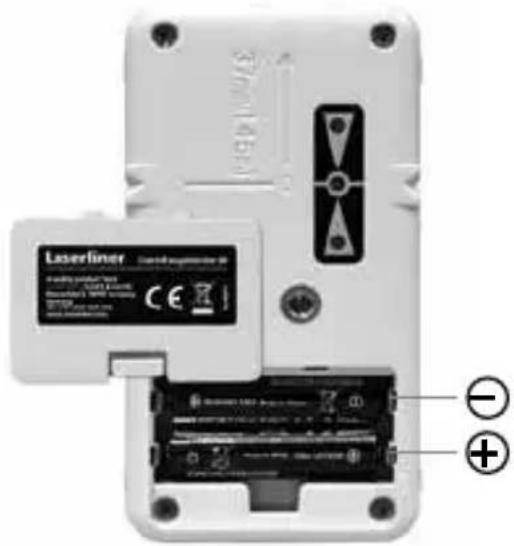

1 Einsetzen der Batterien

Das Batteriefach öffnen und Batterien gemäß den Installationssymboleneinlegen. Dabei auf korrekte Polarität achten.

Swin-Label Laserliner Standard amplifier 40 +/-

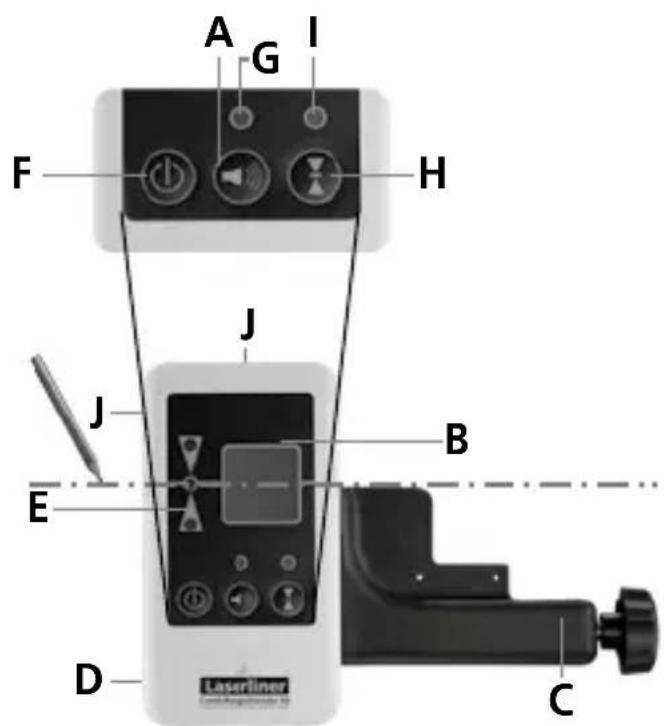

A Tonsignal AN / AUS
B Laserempfangsfeld
C Universalhalterung
D Batteriefach
E Positions-Anzeigen für Laser (vorne, hinten)
F AN- / AUS-Schalter
G LED Tonsignal
H Umschaltung Mittenbereich
I LED Mittenbereich:
J Kopf- / Seitenmagnete

$$ \text { grün } = \text { klein } $$

$$ \mathrm{rot} = \mathrm{gro} \beta $$

2 RX READY GRX READY Arbeiten mit dem Laserempfänger

Verwenden Sie zum Nivellieren auf große Entfernungen oder bei hoher Helligkeit den Laserempfänger CRX 40. Diesen mit Taste F anschalten. Die LED Mittenbereich (I) und LED Tonsignal (G) leuchten und ein Signal ertönt.

Linienlaser: Die Taste schaltet Hand empfänger modus an und aus.

CRX 40: Mit der Taste wird die Empfindlichkeit des Mittenbereichs eingestellt.

Den Linienlaser in den Hand empfänger modus schalten. Jetzt pulsieren die Laserlinien mit einer hohen Frequenz und die Laserlinien werden dunkler. Der Laserempfänger erkennt durch dieses Pulsieren die Laserlinien bis max. 40 m.

Bewegen Sie nun das Empfangsfeld (B) des Laserempfängers durch die Laserlinien auf- und abwärts (horizontale Laserlinie) bzw. seitwärts (vertikale Laserlinien) bis die mittlere LED aufleuchtet. Markieren Sie nun das horizontale bzw. vertikale Referenzmaß.

Mindestabstand zum Lasergerät ca. 3 m. Achten Sie darauf, dass die Laserlinien nicht von spiegelnden Flächen reflektiert werden. Diese Reflexionen können zu Fehlanzeigen führen.

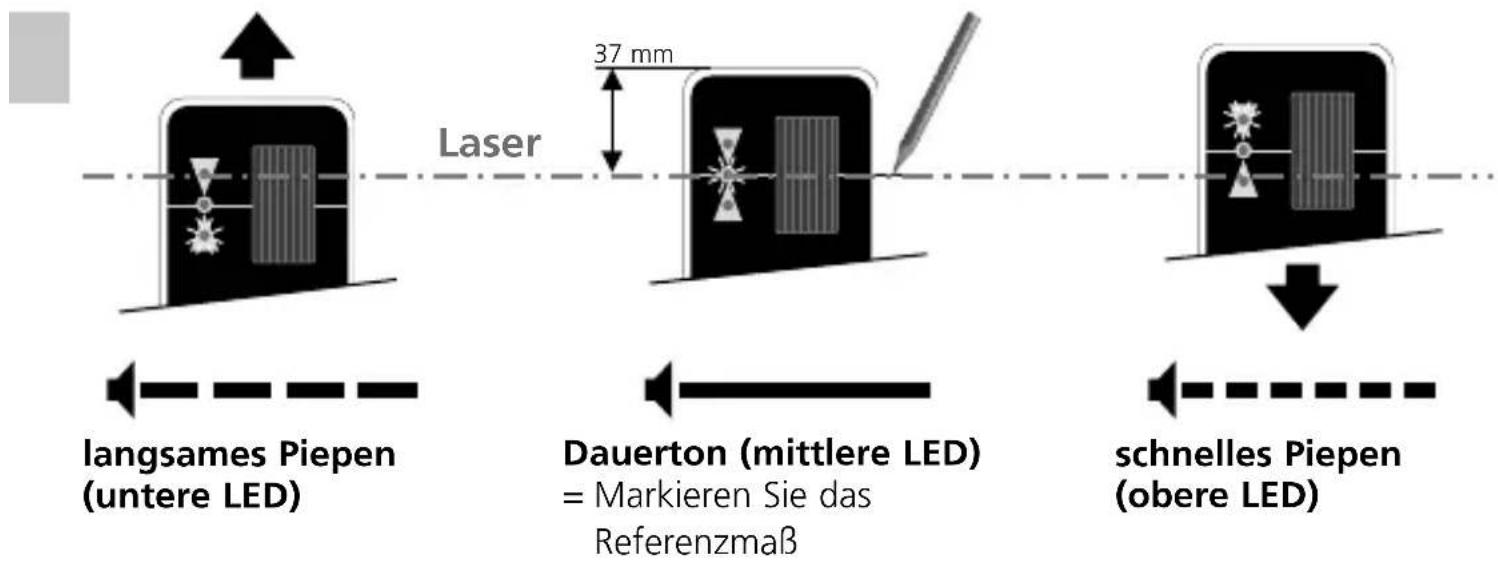

Laser 37 mm langsames Piepen (untere LED) Dauerton (mittlere LED) = Markieren Sie das Referenzmaß schnelles Piepen (obere LED)

Die Lichtintensität der Laserlinien ist in der Mitte am höchsten und wird an den Enden geringer. Dadurch kann sich der maximale Empfangsbereich des Laserempfängers verringern.

Anwendung mit Messlatte

Der Laserempfänger CombiRangeXtender 40 kann mit der Universalhalterung an Messlatten befestigt werden. Die Fleximesslatte ist für alle Messungen von Bodenhöhen zu empfehlen. Mit dieser können Sie ohne zu rechnen direkt Höhenunterschiede ermitteln.

Gefährdung durch starke Magnetfelder

Starke Magnetfelder können schädliche Einwirkungen auf Personen mit aktiven Körperhilfsmitteln (z.B. Herzschrittmacher) und an elektromechanischen Geräten (z.B. Magnetkarten, mechanischen Uhren, Feinmechanik, Festplatten) verursachen.

Hinsichtlich der Einwirkung starker Magnetfelder auf Personen sind die jeweiligen nationalen Bestimmungen und Vorschriften zu berücksichtigen, wie beispielsweise in der Bundesrepublik Deutschland die berufsgenossenschaftliche Vorschrift BGV B11 §14 „Elektromagnetische Felder“.

Um eine störende Beeinflussung zu vermeiden, halten Sie die Magnete stets in einem Abstand von mindestens 30 cm von den jeweils gefährdeten Implantaten und Geräten entfernt.

Technische Daten (technische Änderungen vorbehalten. 20W11)
Empfangsbereich Laser max. 40 m
Länge Empfangseinheit 20 mm
Automatische Abschaltung nach 5 Minuten (bei unveränderter Displayanzeige)
Stromversorgung 2 x 1,5V LR03 (AAA)
Arbeitsbedingungen 0°C ... 40°C	Luftfeuchtigkeit max. 80% rH,nicht kondensierend, Arbeitshöhe max. 4000 müber NN (Normalnull)
Lagerbedingungen -10°C ... 70°C	Luftfeuchtigkeit max. 80% rH
Abmessungen (B x H x T) 61 x 111 x 22 mm
Gewicht 150 g (inkl. Batterien)

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=ABH

!
