BEDIENUNGSANLEITUNG LaserCube Green Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen sind aufzubewahren und bei Weitergabe des Produktes mitzugeben.

Bestimmungsgemäße Verwendung

Dieser Linienlaser eignet sich für Ausrichtarbeiten auf dem Boden und an der Wand. Per Vertikal- und Horizontal-Libelle kann das Gerät ausgerichtet werden und ist auch als Laser-Wasserwaage verwendbar. Mit den Spezialstiften kann die Befestigung auf Feinputz, Tapeten, Holz und furnierten Flächen erfolgen.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
• Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

$$ \lambda = 5 1 5 \mathrm{nm} \quad P _ {\max} = < 1 \mathrm{mW} $$

LASER 2

EN 60825-1:2014/A11:2021

CONSUMER LASER PRODUCT

EN 50689:2021

Verbraucher Laser Produkt, Klasse 2

- Konform zu EN 60825-1:2014/A11:2021 und EN 50689:2021; Zum Projizieren horizontaler/vertikaler Ausricht-Linien durch erwachsene Nutzer.

= Warnhinweis: Achtung Laserstrahlung!

LASER

= Laserstrahlung der Klasse 2

2

gemäß EN 60825-1:2014/A11:2021

= Warnhinweis: Nicht in den Strahl blicken!

λ

= Laser-Wellenlänge

P_max

= Laser max. Ausgangsleistung

– Achtung: Nicht in den direkten oder reflektierten Strahl blicken.
- Den Laserstrahl nicht auf Personen richten.
- Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
- Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).
- Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
- Gut reflektierende, spiegelnde oder glänzende Flächen sind während des Betriebes von Lasereinrichtungen abzudecken.
- In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und Stellwände begrenzen und den Laserbereich durch Warnbeschilderung kennzeichnen.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.

1 2 3 4 5

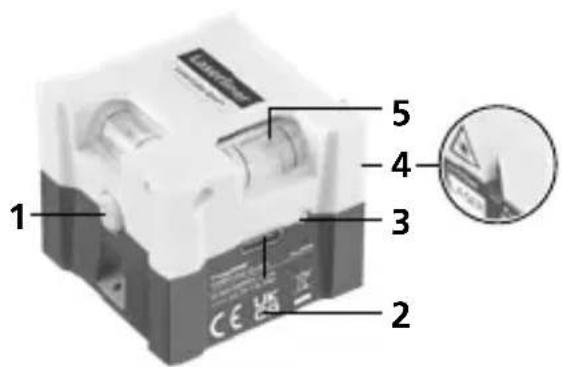

1 AN/AUS-Schalter
2 Ladeanschluss USB-C
3 Anzeige Ladezustand
4 Laseraustrittsfenster
5 Libellen

Laserliner

1 Handhabung Lithium-Ionen Akku

• Der Akku darf nur mit dem beiliegenden USB-Ladekabel an einem handelsüblichen Standard USB-Netzgerät (5V / > = 1000mA) aufgeladen werden. Wenn ein falsches Netz-/Ladegerät verwendet wird, erlischt die Garantie.
• Das Netz-/Ladegerät nur innerhalb geschlossener Räume verwenden, weder Feuchtigkeit noch Regen aussetzen, da ansonsten die Gefahr eines elektrischen Stromschlages besteht.
  – Vor Einsatz des Gerätes das Gerät voll aufladen.
• Netz-/Ladegerät mit dem Stromnetz und der Anschlussbuchse des Gerätes verbinden.
• Während das Gerät geladen wird, leuchtet die LED rot. Der Ladevorgang ist abgeschlossen, wenn die LED grün leuchtet.
• Wenn der Akkuladezustand sehr gering ist, blinkt die Laserlinie für eine Dauer von 30 Sekunden, bevor sich das Gerät abschaltet.

2 Anwendungen auf dem Boden

Das Gerät auf den Boden setzen und einschalten.

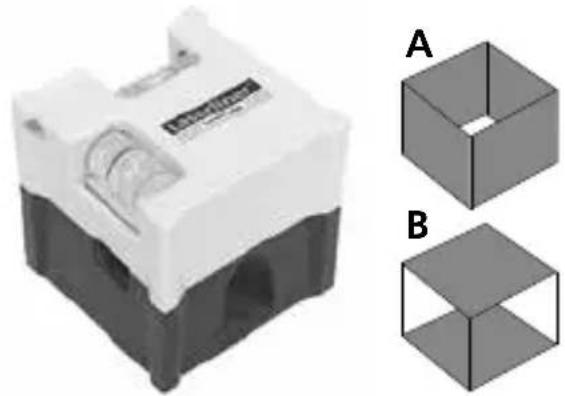

Die Libellen sind nur zu den vier Auflageflächen A (siehe Abbildung) justiert. Bei Auflage auf die Flächen B kann das Gerät nicht als Wasserwaage verwendet werden.

3 Anwendungen auf der Wand

Zum horizontalen und vertikalen Nivellieren das Gerät auf die Wand setzen. Anschließend das Gerät mit Hilfe der Libellen ausrichten.

4 Befestigung an der Wand

1. Gerät auf die Wand aufsetzen.
2. Die Pins durch die vorgesehenen Löcher stecken.

Technische Daten Technische Änderungen vorbehalten. 25W39

Genauigkeit ± 1 mm / m
Sichtbarkeit (typisch)* 10 m
Laserwellenlänge 515 nm
Laserklasse	2 / < 1 mW (EN 60825-1:2014/A11:2021, EN 50689:2021)
Anschlüsse USB Typ C
Stromversorgung Li-Ion Akkupack 3,7V / 0,7Ah
Betriebsdauer ca. 7 Std.
Arbeitsbedingungen	0°C ... 40°C, Luftfeuchtigkeitmax. 80% rH, nicht kondensierend, Arbeits-höhe max. 4000 müber NN (Normalnull)
Lagerbedingungen	-10°C ... 70°C, Luftfeuchtigkeitmax. 85% rH
Abmessungen (B x H x T)	44 x 37,5 x 44 mm
Gewicht 54 g (inkl. Akku)

* bei max. 300 Lux

EU- und UK-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt, inklusive Zubehör und Verpackung, ist ein Elektrogerät welches nach den europäischen und UK Richtlinien für Elektro- und Elektronik-Altgeräte, Batterien und Verpackungen einer umweltgerechten Wiederverwertung zugeführt werden muss, um wertvolle Rohstoffe zurückzugewinnen. Elektrogeräte, Batterien und Verpackung gehören nicht in den Hausmüll. Verbraucher sind gesetzlich verpflichtet verbrauchte Batterien und Akkus bei einer öffentlichen Sammelstelle, in einer Verkaufsstelle oder beim technischen Kundendienst kostenfrei abzugeben. Der Akku ist mit handelsüblichem Werkzeug zerstörungsfrei vom Gerät zu entnehmen und einer separaten Sammlung zuzuführen, bevor Sie das Gerät zur Entsorgung zurückgeben. Wenden Sie sich bei Fragen zur Entnahme der Batterien bitte an die Serviceabteilung von UMAREX-LASERLINER. Informieren Sie sich bitte bei Ihrer Gemeinde über entsprechende Entsorgungseinrichtungen und beachten Sie die jeweiligen Entsorgungs- und Sicherheits-hinweise an den Annahmestellen.
