BEDIENUNGSANLEITUNG MasterLevel Compact Plus Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

Die vorliegendende digitale Elektronik-Wasserwaage verfügt über eine 360°-Winkelanzeige sowie eine Referenz-Funktion zur Übertragung von Winkeln. Messdaten können über die Bluetooth®-Schnittstelle übermittelt werden.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
  – Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein, welche durch die RED-Richtlinie 2014/53/EU abgedeckt wird.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.
• Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinflusst werden.

Sicherheitshinweise

Umgang mit RF-Funkstrahlung

• Das Messgerät ist mit einer Funkschnittstelle ausgestattet.
• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit und Funkstrahlung gemäß RED-Richtlinie 2014/53/EU ein.
• Hiermit erklärt Umarex GmbH & Co. KG, dass der Funkanlagentyp MasterLevel Compact Plus den wesentlichen Anforderungen und sonstigen Bestimmungen der europäischen Radio Equipment Richtlinie 2014/53/EU (RED) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

http://laserliner.com/info?an=malecopl

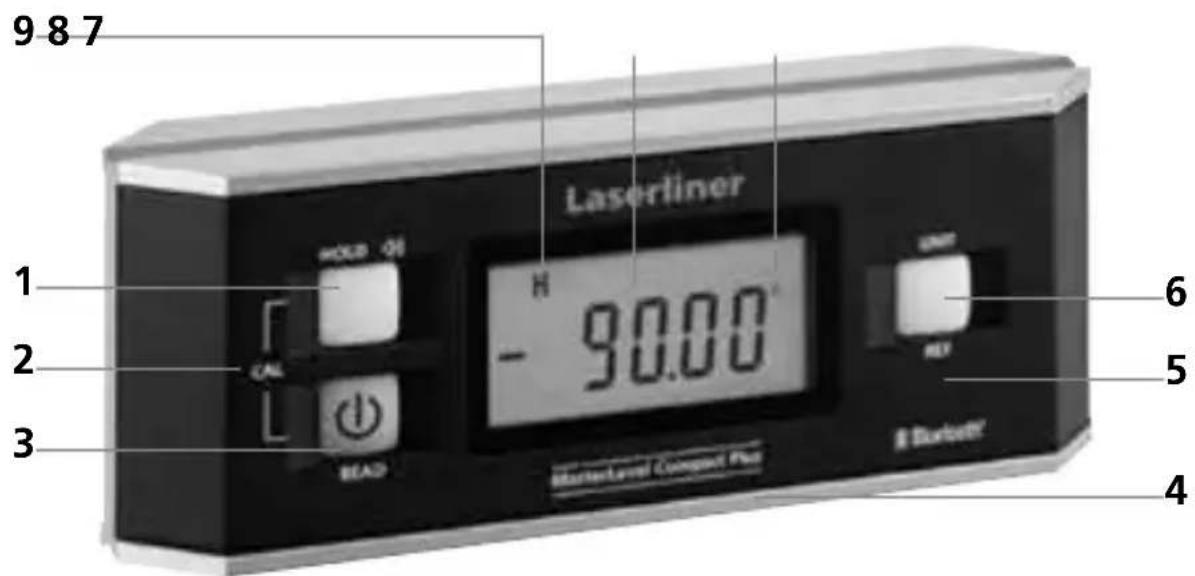

9 8 7 Laserliner 1 2 3 H - 90.00° BARBERLE COMPOSITE PLUS BARBERLE COMPOSITE PLUS BARBERLE 6 5 4

1 Hold-Funktion ein/aus/Akustischer Signalgeber ein/aus
2 Kalibrierung
3 AN-/AUS-Taste / READ: Messdaten per Bluetooth®-Schnittstelle übertragen
4 Magnetische Messfläche

5 Batteriefach (Rückseite)
6 Messeinheit umstellen / Winkel-Referenzwert setzen
7 Messeinheiten
8 Neigungswinkel
9 Hold-Funktion aktiv

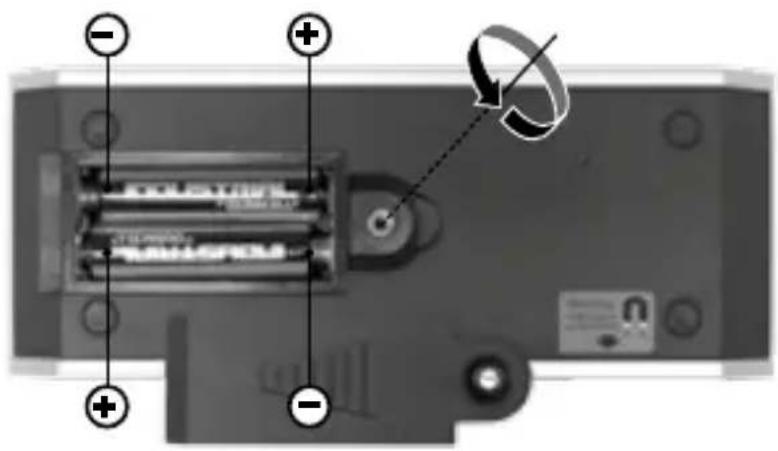

1 Batterien einlegen

Das Batteriefach öffnen und Batterien gemäß den Installationssymboleneinlegen. Dabei auf korrekte Polarität achten.

2 Einschalten und Messen

Achten Sie vor jeder Messung darauf, dass die Referenz-Funktion deaktiviert ist (kein REF im Display).

– Schalten Sie das Gerät mit Taste (3) ein.
- Der Neigungswinkel (8) erscheint in der Anzeige. Werden Neigungen über Kopf gemessen, so passt sich die Anzeigerichtung automatisch an.

B Kalibrierung

1. Die Messfläche (4) vom Gerät auf einen geraden Untergrund mit Positionsmarkierung legen. Gerät einschalten (3). Um in den Kalibriermodus zu gelangen, die Tasten 1 und 3 gleichzeitig drücken. -1- erscheint im Display.
2. Die AN-/AUS-Taste (3) erneut drücken. -1-blinkt. Danach wechselt die Anzeige auf -2-.
3. Die Wasserwaage um 180° drehen und exakt auf die markierte Fläche setzen. Danach die AN-/AUS-Taste (3) drücken. -2- blinkt. Die Kalibrieung ist abgeschlossen, wenn der Messwert im Display erscheint.

Laserliner - 0.00° Control buttons: 16

4 Referenz-Funktion zur Übertragung von Winkeln

1. REF aus

4. REF an 5. REF aus

REF - 15.00° 15.00° 45°

- 45.00° - 45.00° 45°

5 HOLD

Um den aktuellen Messwert im Display zu halten die Hold-Taste (1) drücken.

AUTO-OFF Funktion

Das Messgerät schaltet sich nach 5 Minuten Inaktivität automatisch ab, um die Batterie zu schonen.

Fehlercode

- - - - Die Ausrichtung der vertikalen Achse ist außerhalb des Toleranzbereichs

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr.

Datenübertragung

Das Gerät verfügt über eine Bluetooth®*-Funktion, die die Datenübertragung mittels Funktechnik zu mobilen Endgeräten mit Bluetooth®*-Schnittstelle erlaubt (z.B. Smartphone, Tablet).

Die Systemvoraussetzung für eine Bluetooth®*-Verbindung finden Sie unter http://laserliner.com/info?an=ble

Das Gerät kann eine Bluetooth®*-Verbindung mit Bluetooth 4.0 kompatiblen Endgeräten aufbauen.

Die Reichweite ist auf max. 10 m Entfernung vom Endgerät ausgelegt und hängt stark von den Umgebungsbedingungen, wie z. B. der Dicke und Zusammensetzung von Wänden, Funkstörquellen, sowie den Sende-/Empfangseigenschaften des Endgerätes, ab.

Bluetooth®* ist nach dem Einschalten immer aktiviert, da das Funksystem auf sehr geringen Stromverbrauch ausgelegt ist.

Ein mobiles Endgerät kann sich mittels einer App mit dem eingeschalteten Messgerät verbinden.

* Die Bluetooth® Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.

Applikation (App)

Zur Nutzung der Bluetooth®* -Funktion wird eine Applikation benötigt. Diese können Sie in den entsprechenden Stores je nach Endgerät herunterladen:

Achten Sie darauf, dass die Bluetooth®-Schnittstelle des mobilen Endgerätes aktiviert ist.

Nach dem Start der Applikation und aktivierter Bluetooth®* -Funktion kann eine Verbindung zwischen einem mobilem Endgerät und dem Messgerät hergestellt werden. Erkennt die Applikation mehrere aktive Messgeräte, wählen Sie das passende Messgerät aus.

Beim nächsten Start kann dieses Messgerät automatisch verbunden werden.

* Die Bluetooth® Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Gefährdung durch starke Magnetfelder

Starke Magnetfelder können schädliche Einwirkungen auf Personen mit aktiven Körperhilfsmitteln (z.B. Herzschrittmacher) und an elektromechanischen Geräten (z.B. Magnetkarten, mechanischen Uhren, Feinmechanik, Festplatten) verursachen. Hinsichtlich der Einwirkung starker Magnetfelder auf Personen sind die jeweiligen nationalen Bestimmungen und Vorschriften zu berücksichtigen, wie beispielsweise in der Bundesrepublik Deutschland die berufsgenossenschaftliche Vorschrift BGV B11 §14 „Elektromagnetische Felder“.

Um eine störende Beeinflussung zu vermeiden, halten Sie die Magnete stets in einem Abstand von mindestens 30 cm von den jeweils gefährdeten Implantaten und Geräten entfernt.

Technische Daten	Technische Änderungen vorbehalten. 18W11
Genauigkeit elektronische Messung	± 0,05° bei 0° und 90° ± 0,1° bei 1°...89°
Anzeigengenauigkeit	2 Dezimalstellen
Arbeitsbedingungen	0...50°C, 85%rH, nicht kondensierend, Arbeithöhe max. 2000 m
Lagerbedingungen	-20...70°C, 85%rH, nicht kondensierend
Betriebsdaten Funkmodul	Schnittstelle Bluetooth LE 4.x; Frequenzband: ISM Band 2400-2483.5 MHz, 40 Kanäle; Sendeleistung: max. 10 mW; Bandbreite: 2 MHz; Bitrate: 1 Mbit/s; Modulation: GFSK / FHSS
Stromversorgung	2 x 1,5V (Typ AAA/LR03)
Abmessungen (B x H x T)	152 x 60 x 33 mm
Gewicht (inkl. Batterie)	290 g
