KÄYTTÖOHJE MasterLevel Compact Plus Laserliner

Lue käyttöohje, oheinen lisälehti „Takuu- ja muut ohjeet“ sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne laitteen mukana seuraavalle käyttäjälle.

Toiminta / Käyttö

Digitaalisessa vesivaa'assa on 360° kulmanäyttö sekä muistitoiminto kulmien siirtoon. Mittaustiedot voidaan siirtää Bluetooth®-liitännän kautta.

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
• Tällöin raukeavat laitteen hyväksyntä- ja käyttöturvallisuustiedot.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi tai jos paristojen varaustila on alhainen.

Turvallisuusohjeet

Sähkömagneettinen säteily

• Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot, joka on korvattu RED direktiivillä 2014/53/EU.
• Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä.
• Mittaustarkkuus voi heikentyä, jos laitetta käytetään suurjännitteiden läheisyydessä tai voimakkaassa sähkömagneettisessa vaihtokentässä.

Turvallisuusohjeet

Radiotaajuinen säteily

• Mittalaite on varustettu radiolähettimellä.
• Mittauslaite täyttää RED-direktiivin 2014/53/EU sähkömagneettista sietokykyä ja säteilyä koskevat vaatimukset ja raja-arvot.
• Umarex GmbH & Co. KG vakuuttaa täten, että MasterLevel Compact Plus täyttää RED-direktiivin 2014/53/EU oleelliset vaatimukset ja muut määräykset. Vaatimustenmukaisuusvakuutus löytyy kokonaisuudessaan osoitteessa:

http://laserliner.com/info?an=malecopl

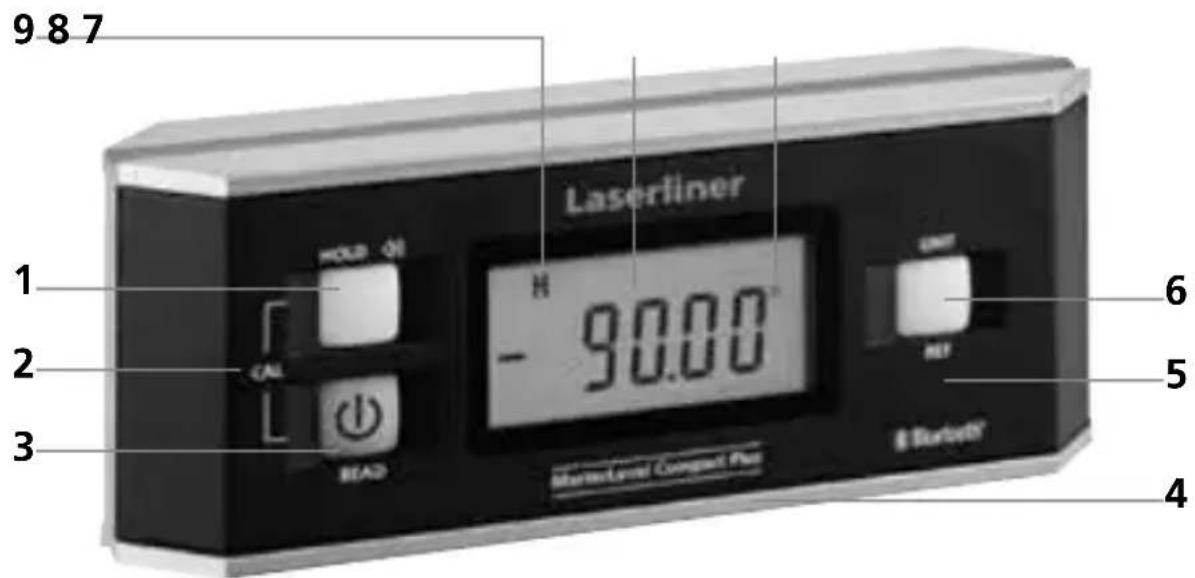

9 8 7 Laserliner 1 2 3 H H - 90.00° CALL READ INTUENTAL Compact Pad & Bursts' 6 5 4

1 Hold-toiminto on/off / merkkiääni on / off
2 Kalibrointi
3 On / off-näppäin / READ: Mittaustietojen siirto Bluetooth®-yhteyden kautta
4 Magneettinen mittausala

5 Paristolokero (Takasivu)
6 Yksikön vaihtaminen / kulman suuruuden
7 Yksiköt
8 Kallistuskulman näyttö
9 Pitotoiminto aktiivisena

Laserliner

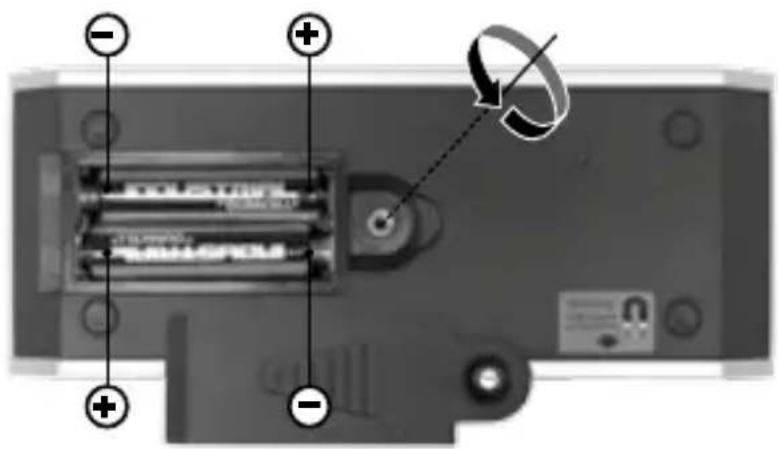

1 Paristo asettaminen

Avaa paristolokero ja aseta paristo sisään ohjeiden mukaisesti. Huomaa paristo oikea napaisuus.

2 Käynnistys ja mittaus

! Tarkista ennen jokaista mittausta, että vertailutoiminto ei ole aktivoituna (näyttöön ei ole REF).

– Käynnistä laite näppäimellä (3).
- Kallistuskulma näkyy näytöllä (8). Jos kaltevuksia mitataan lakiasennossa, merkinnän suunta muuttuu samalla automaattisesti.

3 Kalibrointi

1. Aseta laitteen mittauspinta (4) tasaiselle alustalle kohdistusmerkinnän mukaisesti. Kytke laite (3) päälle. Siirry kalibrointitilaan painamalla samanaikaisesti 1 ja 3. -1- näkyy näytössä.
2. Paina Päälle/pois-näppäintä (3) uudelleen. -1- vilkkuu Sen jälkeen näyttöön tulee -2-.
3. Käännä nyt vesivaaka 180° ja aseta se tarkasti merkitylle alalle. Paina Päälle/ pois-näppäintä (3). -2- vilkkuu Kalibrointi on päättynyt, kun mittausarvo näkyy näytössä.

4 Muistitoiminto kulmamittojen siirtoon

Pidä nykyinen mittausarvo näytössä painamalla Hold-näppäintä (1).

Automaattinen virrankatkaisu

Paristo säästämiseksi mittari kytkeytyy automaattisesti pois päältä, kun sitä ei ole käytetty 5 minuuttia.

Virheilmoitukset

---- Pystyakselin suunta ei ole toleranssialueella

Kalibrointi

Mittalaite pitää kalibroida ja tarkastaa säännöllisin väliajoin mittaustulosten tarkkuuden varmistamiseksi. Suosittelemme, että laite kalibroidaan kerran vuodessa.

Tiedonsiirto

Laitteessa on Bluetooth®*-toiminto, joka mahdollistaa tiedonsiirron Bluetooth®*-toiminnolla varustettujen mobiililaitteiden kanssa (esim. älypuhelimet, tabletit).

Bluetooth®*-yhteyden edellyttämät järjestelmävaatimukset ovat osoitteessa http://laserliner.com/info?an=ble

Laite voi muodostaa Bluetooth®*-yhteyden Bluetooth 4.0 -yhteensopiviin laitteisiin.

Kantama vastaanottavaan laitteeseen on enintään 10 m. Kantama riippuu erittäin paljon ympäristöolosuhteista, esim. seinän vahvuudesta ja materiaalista, radiohäiriölähteistä sekä vastaanottavan laitteen lähetys- ja vastaanotto- ominaisuuksista.

Bluetooth®* on aina päällä päällekytkemisen jälkeen, koska lähetin kuluttaa hyvin vähän virtaa.

Mobiililaite voi muodostaa yhteyden mittalaitteeseen sovelluksen avulla.

* Bluetooth®-teksti ja logo ovat Bluetooth SIG, Inc.:n rekisteröityjä tavaramerkkejä.

Apuohjelma (App)

Tarvitset apuohjelman Bluetooth®*-toiminnon käyttämistä varten. Voit ladata ohjelman vastaanottavan laitteen sovelluskaupasta:

Download on the

App Store

ANDROID APP ON

Google play

!

Huomaa, että vastaanottavan mobiililaitteen Bluetooth®* on aktivoituna.

Kun sovellus on käynnistetty ja Bluetooth®* on aktivoitu, mobiililaitteen ja mittalaitteen välille voidaan muodostaa yhteys. Jos ohjelma tunnistaa useita mittareita, valitse oikea mittari.

Seuraavan kerran käynnistettäessä luodaan yhteys tähän mittariin automaattisesti.

* Bluetooth®-teksti ja logo ovat Bluetooth SIG, Inc.:n rekisteröityjä tavaramerkkejä.

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Ota paristo(t) pois laitteesta pitkän säilytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa.

Voimakas magneettikenttä aiheuttaa vaaran

Voimakkaat magneettikentät saattavat vahingoittaa apulaitteita (esim. sydämentahdistinta) käyttäviä henkilöitä ja sähkölaitteita (esim. magneettikortti, mekaaninen kello, hienomekaaninen laite, kiintolevy). Noudata maakohtaisia turvallisuusohjeita, jotka koskevat voimakkaiden sähkömagneettisten kenttien ihmisille aiheuttamien vaarojen välttämistä. Saksassa tämä on BGV B11 §14 „Elektromagnetische Felder“ (Sähkömagneettiset kentät).

Häiriöiden välttämiseksi pidä magneetti vähintään 20 cm päässä implantista tai muusta häiriöherkästä laitteesta.

Tekniset tiedot Tekniset muutokset mahdollisia. 18W11
Elektronisen mittauksen tarkkuus	± 0,05° kulmissa 0° ja 90° ± 0,1° kulmissa 1°...89°
Näytön tarkkuus	2 desimaalipaikkaa
Käyttöympäristö	0...50°C, 85%rH, ei kondensoituva, korkeus merenpinnasta maks. 2000 m
Varastointiolosuhteet	-20...70°C, 85%rH, ei kondensoituva
Käyttötiedot lähetysmoduulia	Bluetooth LE 4.x -liitäntä taajuusalue: ISM-taajuusalue 2400-2483,5 MHz, 40 kanavaa; lähetysteho: maks. 10 mW kaistanleveys: 2 MHz; siirtonopeus: 1 Mbit/s; modulaatio: GFSK / FHSS
Virransaanti	2 x 1,5V (typpi AAA/LR03)
Mitat (L x K x S)	152 x 60 x 33 mm
Paino (sis. paristo)	290 g

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa

vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita:

http://laserliner.com/info?an=malecopl
