GEBRUIKSAANWIJZING MasterLevel Compact Plus Laserliner

Lees de handleiding, de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door.

Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

Functie / toepassing

De onderhavige elektronische waterpas beschikt over een 360°-hoekindicator en een referentiefunctie voor de overdracht van hoeken. De meetgegevens kunnen via de Bluetooth®-interface worden overgedragen.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te vervallen.
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU die wordt afgedekt door de radio-apparatuurrichtlijn 2014/53/EU (RED).
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.
• Bij de toepassing in de buurt van hoge spanningen of hoge elektromagnetische wisselvelden kan de meetnauwkeurigheid negatief worden beïnvloed.

Veiligheidsinstructies

Omgang met radiografische straling

• Het meettoestel is uitgerust met een radiografische interface.
• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit en radiografische straling volgens de radio-apparatuurrichtlijn 2014/53/EU (RED).
• Bij dezen verklaart Umarex GmbH & Co. KG dat het radio-grafische installatietype MasterLevel Compact Plus voldoet aan de wettelijke eisen en verdere bepalingen van de Europese radio-apparatuurrichtlijn 2014/53/EU (RED). De volledige tekst van de EU-verklaring van overeenstemming is beschikbaar onder het volgende internetadres:

http://laserliner.com/info?an=malecopl

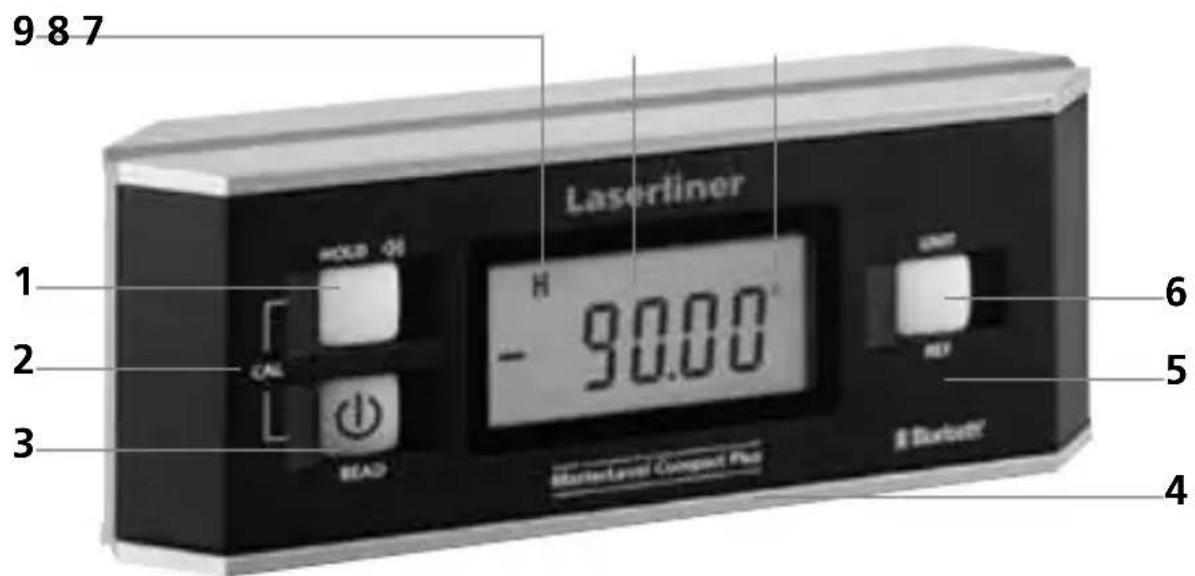

9 8 7 Laserliner 1 2 3 H - 90.00° BARBERLE COMPOSITE PLUS BARBERLE COMPOSITE PLUS BARBERLE 6 5 4

1 Hold-functie aan/uit / akoestische signaalgever aan/uit
2 Kalibratie
3 Aan-/uit-toets / READ: meetgegevens overdragen via Bluetooth®-interface
4 Magnetisch meetoppervlak

5 Batterijvakje (Achterzijde)
6 Meeteenheid omschakelen / hoek-referentiewaarde instellen
7 Meeteenheden
8 Neigingshoek
9 Hold-functie actief

Laserliner

1 Batterij plaatsen

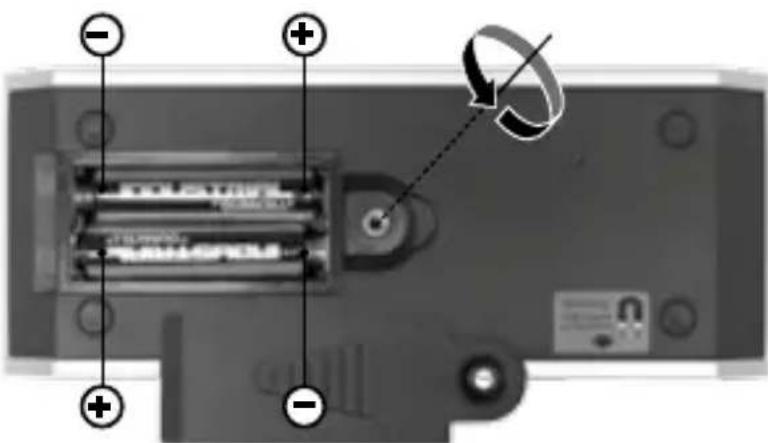

Open het batterijvakje en plaats de batterij overeenkomstig de installatiesymbolen. Let daarbij op de juiste polariteit.

Let voor iedere meting op dat de referentiefunctie gedeactiveerd is (geen REF op het display).

– Schakel het apparaat in met toets (3).

- De neigingshoek (8) verschijnt in de weergave. Wanneer neigingen boven hoofdhoogte gemeten worden, past de weergaverichting zich automatisch aan.

3 Kalibratie

1. Leg het meetoppervlak (4) van het apparaat op een rechte ondergrond met positiemarkering. Schakel het apparaat in (3). Druk de toetsen 1 en 3 gelijktijdig in om naar de kalibratiemodus te schakelen. -1- verschijnt op het display.

2. Druk opnieuw op de AAN/UIT-toets (3). -1- knippert. Daarna schakelt de weergave over naar -2-.

3. Draai de waterpas 180° en plaats hem direct op het gekenmerkte vlak. Druk daarna op de AAN/UIT-toets (3). -2- knippert. De kalibratie is voltooid als de meetwaarde op het display verschijnt.

4 Referentiefunctie voor de overdracht van hoeken

Druk op de Hold-toets (1) om de actuele meetwaarde op het display vast te houden.

Auto Off-functie

Het meetapparaat schakelt na 5 minuten inactiviteit automatisch uit om de batterij te sparen.

Foutcode

- - - - De uitlijning van de verticale as ligt buiten het tolerantiebereik.

Kalibratie

Het meetapparaat moet regelmatig gekalibreerd en gecontroleerd worden om de nauwkeurigheid van de meetresultaten te kunnen waarborgen. Wij adviseren, het apparaat een keer per jaar te kalibreren.

Gegevensoverdracht

Het toestel beschikt over een Bluetooth®*-functie die de gegevensoverdracht naar mobiele eindtoestellen met een Bluetooth®*-interface (bijv. smartphone, tablet) mogelijk maakt door middel van radiografische techniek.

Voor de systeemvereisten van een Bluetooth®*-verbinding verwijzen wij naar

http://laserliner.com/info?an=ble

Het toestel kan een Bluetooth®*-verbinding opbouwen met toestellen die compatibel zijn met Bluetooth 4.0.

De reikwijdte is beperkt tot max. 10 m van het eindtoestel en is in sterke mate afhankelijk van de omgevingsvoorwaarden zoals bijv. de dikte en de samenstelling van muren, van radiografische storingsbronnen en van de verzendings-/ontvangsteigenschappen van het eindtoestel.

Bluetooth®* is na het inschakelen altijd geactiveerd omdat dit maar een heel gering stroomverbruik heeft.

Via een app kan een mobiel eindtoestel een verbinding maken met het ingeschakelde meettoestel.

* Het Bluetooth®-woordmerk en het logo zijn geregistreerde handelsmerken van Bluetooth SIG, Inc.

Applicatie (app)

Voor het gebruik van de Bluetooth®*-functie is een applicatie vereist. Deze kunt u al naargelang het eindtoestel in de betreffende ,stores' downloaden:

Let op dat de Bluetooth®*-interface van het mobiele eindtoestel geactiveerd moet zijn.

Na de start van de applicatie en de geactiveerde Bluetooth®*-functie kan een mobiel eindtoestel een verbinding maken met het meettoestel. Als de applicatie meerdere actieve meettoestellen herkent, kiest u het passende meettoestel uit de lijst.

Bij de volgende start kan de verbinding naar dit meettoestel automatisch tot stand worden gebracht.

* Het Bluetooth®-woordmerk en het logo zijn geregistreerde handelsmerken van Bluetooth SIG, Inc.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Gevaar door krachtige magnetische velden

Krachtige magnetische velden kunnen schadelijke invloeden hebben op personen met actieve implantaten (bijv. pacemakers) alsmede op elektromechanische apparaten (bijv magneetkaarten, mechanischen horloges, fijne mechanische apparatuur, harde schijven).

Met het oog op het effect van krachtige magnetische velden op personen dienen de desbetreffende nationale bepalingen en voorschriften te worden nageleefd, in de Bondsrepubliek Duitsland bijvoorbeeld het voorschrift van de wettelijke ongevallenverzekering BGV B11 §14 „Elektromagnetische Felder“ (elektromagnetische velden).

Om storende effecten te voorkomen, dient u de magneten altijd op een afstand van ten minste 20 cm van de bedreigde implantaten en apparaten te houden.

Technische gegevens	Technische veranderingen voorbehouden. 18W11
Exactheid van de elektronische meting	± 0,05° bij 0° en 90° ± 0,1° bij 1°...89°
Weergavenauwkeurigheid 2 decimaalcijfers
Werkomstandigheden	0...50°C, 85%rH, niet-condenserend, werkhoogte max. 2000 m
Opslagvoorwaarden	-20...70°C, 85%rH, niet-condenserend
Bedrijfsgegevens radiografische module	Interface Bluetooth LE 4.x; frequentieband: ISM band 2400-2483.5 MHz, 40 kanalen; zendvermogen: max. 10 mW; bandbreedte: 2 MHz: bitrate: 1 Mbit/s; modulatie: GFSK / FHSS
Stroomverzorging	2 x 1,5V (type AAA/LR03)
Afmetingen (B x H x D)	152 x 60 x 33 mm
Gewicht (incl. batterij)	290 g

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=malecopl
