MANUAL DE UTILIZADOR MasterLevel Compact Plus Laserliner

Leia completamente as instruções de uso, o caderno anexo "Indicações adicionais e sobre a garantia", assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas. Guarde esta documentação e junte-a ao dispositivo se o entregar a alguém.

Função / Utilização

Este nível digital eletrónico dispõe de uma indicação angular de 360°, assim como de uma função de referência para a transferência de ângulos. Os dados de medição podem ser transmitidos através da interface Bluetooth®.

Indicações gerais de segurança

• Use o aparelho exclusivamente conforme a finalidade de aplicação dentro das especificações.
• Os aparelhos de medição e os seus acessórios não são brinquedos. Mantenha-os afastados das crianças.
• Não são permitidas transformações nem alterações do aparelho, que provocam a extinção da autorização e da especificação de segurança.
• Não exponha o aparelho a esforços mecânicos, temperaturas elevadas, humidade ou vibrações fortes.
• Não é permitido usar o aparelho se uma ou mais funções falharem ou a carga da/s pilha/s estiver baixa.

Indicações de segurança

Lidar com radiação eletromagnética

• O aparelho cumpre os regulamentos e valores limite relativos à compatibilidade eletromagnética nos termos da diretiva CEM 2014/30/UE, que é abrangida pela diretiva RED 2014/53/UE.
• Observar limitações operacionais locais, como p. ex. em hospitais, aviões, estações de serviço, ou perto de pessoas com pacemarkers. Existe a possibilidade de uma influência ou perturbação perigosa de aparelhos eletrónicos e devido a aparelhos eletrónicos.
• A utilização perto de tensões elevadas ou sob campos eletromagnéticos alterados elevados pode influenciar a precisão de medição.

Indicações de segurança

Lidar com radiação de radiofrequência RF

• O aparelho de medição está equipado com uma interface via rádio.
• O aparelho cumpre os regulamentos e valores limite relativos à compatibilidade eletromagnética e à radiação de radiofrequência nos termos da diretiva RED 2014/53/UE.
• A Umarex GmbH & Co. KG declara que o modelo de equipamento de rádio MasterLevel Compact Plus está em conformidade com os requisitos essenciais e demais disposições da diretiva europeia sobre Radio Equipment 2014/53/UE (RED). O texto integral da declaração de conformidade da UE está disponível no seguinte endereço de Internet: http://laserliner.com/info?an=malecopl

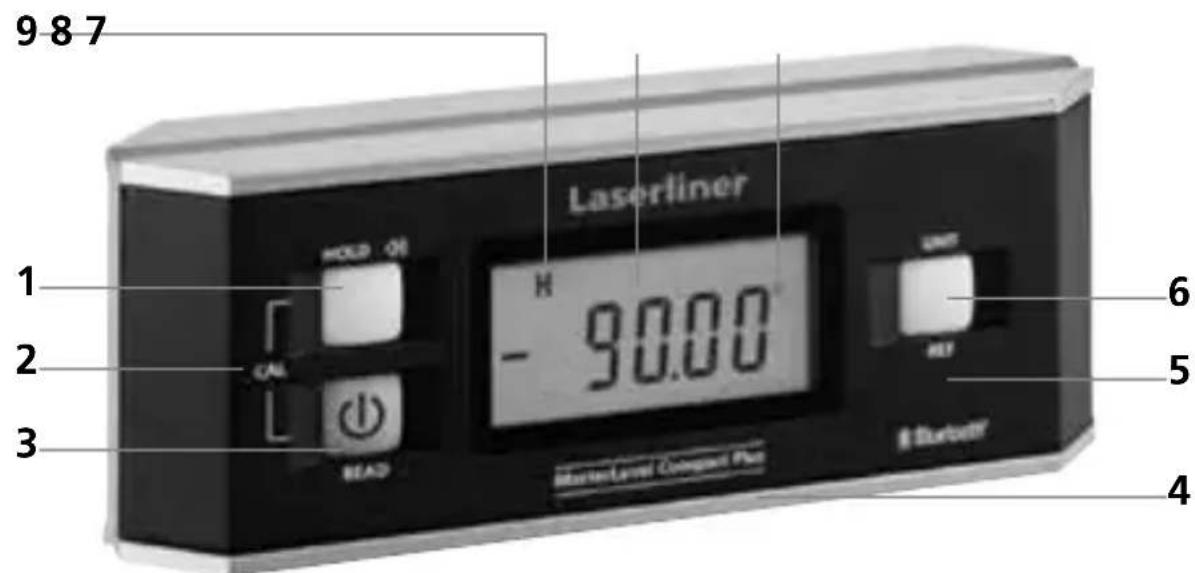

9 8 7 Laserliner HOLD ON N - 90.00 UNIT 6 2 CAL HEY 5 3 HEAD Master-Level Compact Plus Burbater 4

1 Função Hold ligar / desligar / sinalizador acústico ligar/desligar
2 Calibragem
3 Botão para ligar / desligar / READ: transmitir dados de medição pela interface Bluetooth®
4 Superfície de medição magnética

5 Compartimento de pilhas (Lado traseiro)
6 Mudar a unidade de medição / fixar o valor de referência de ângulo
7 Unidades de medição
8 Ângulo de inclinação
9 Função Hold ativa

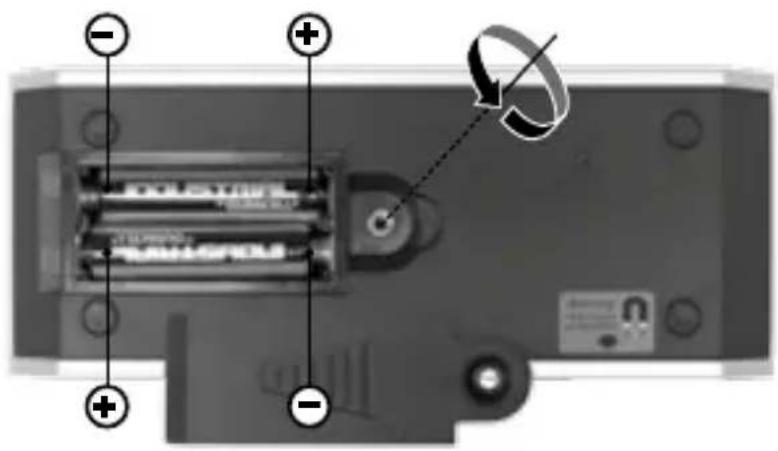

1 Colocar as pilhas

Abra o compartimento de pilhas e insira as pilhas de acordo com os símbolos de instalação. Observe a polaridade correta.

Antes de cada medição, assegure-se de que a função de referência está desativada (não REF na tela).

– Ligue o aparelho com a tecla (3).
- O ângulo de inclinação (8) surge na indicação. Se forem medidas inclinações acima da cabeça, o sentido de indicação ajusta-se automaticamente.

3 Calibragem

1. Coloque a superfície de medição (4) do aparelho sobre uma base plana com marca de posição. Ligue o aparelho (3). Para entrar no modo de calibragem, prima simultaneamente as teclas 1 e 3. -1- aparece no visor.
2. Volte a premir a tecla de ligar/desligar (3). -1- pisca. A seguir a indicação muda para -2-.
3. Vire o nível 180º e coloque-o exatamente sobre a superfície marcada. Prima a seguir a tecla de ligar/desligar (3). -2- pisca. A calibragem está concluída quando o valor de medição aparecer no visor.

Laserliner - 0.00° Control buttons: 5x10⁻⁴

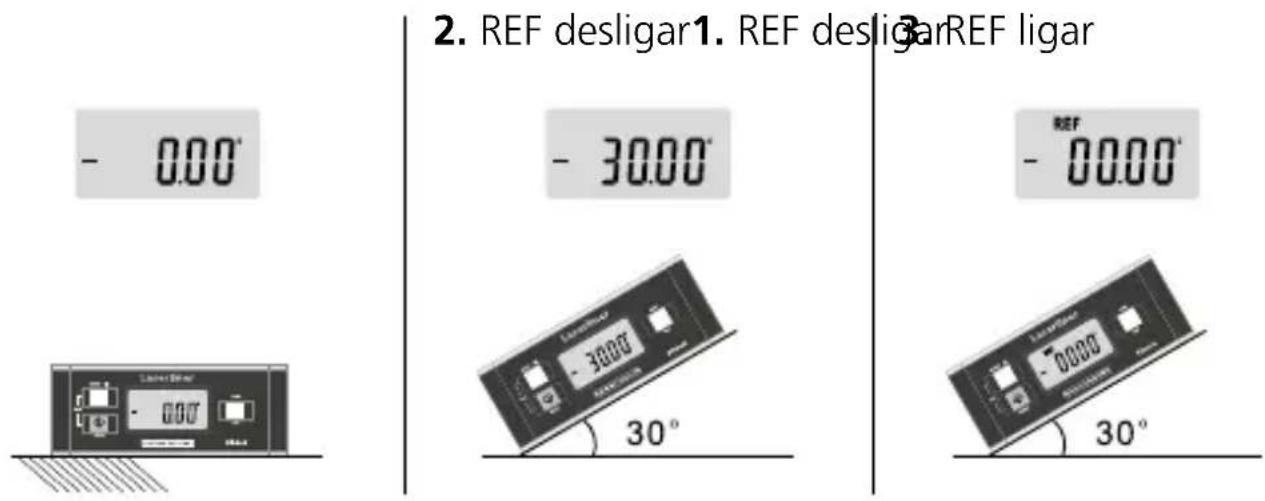

4 Função de referência para transferir ângulos

1. REF desligar1. REF desligarREF ligar

2. REF ligar

REF - 15.00° - 15.00° 45°

1. REF desligar

- 45.00° - 45.00° 45°

5 HOLD

Carregue na tecla Hold (1) para manter o valor de medição atual no visor.

Função Auto Off

O medidor é desligado automaticamente após 5 minutos de inatividade para proteger as pilhas.

Código de erro

- - - - O alinhamento do eixo vertical está fora da margem de tolerância

Calibragem

O medidor tem de ser calibrado e controlado regularmente para garantir a precisão dos resultados de medição. Recomendamos um intervalo de calibragem de um ano.

Transmissão de dados

O aparelho dispõe de uma função Bluetooth®* que permite a transmissão de dados, com a tecnologia de radiocomunicação, para terminais móveis com interface Bluetooth®* (p. ex. smartphone, tablet).

O requisito do sistema para uma ligação Bluetooth®* pode ser consultado em http://laserliner.com/info?an=ble

O aparelho pode estabelecer uma ligação Bluetooth® * com terminais compatíveis com Bluetooth 4.0.

O alcance está concebido para uma distância máx. de 10 m do terminal e depende significativamente das condições ambientais, como p. ex. a espessura e a composição de paredes, fontes de interferências radio-elétricas, assim como propriedades de envio / receção do terminal.

Bluetooth®* está sempre ativado depois de ligar, uma vez que o sistema de radiocomunicação está concebido com um consumo de energia muito baixo. Um terminal móvel pode ser conectado com um aparelho de medição ligado através de uma App.

* A marca nominativa Bluetooth® e o logótipo são marcas registadas da Bluetooth SIG, Inc.

Aplicação (App)

Para a utilização da função Bluetooth®* é necessária uma aplicação, que pode ser descarregada nas lojas correspondentes conforme o terminal:

Assegure-se de que a interface Bluetooth ^® * do seu terminal móvel está ativada.

Após o início da aplicação e com a função Bluetooth®* ativada pode ser estabelecida uma ligação entre um terminal móvel e o aparelho de medição. Se a aplicação detetar vários aparelhos de medição ativos, selecione o aparelho de medição correto.

Na próxima vez que iniciar, este aparelho de medição pode ser automaticamente ligado.

* A marca nominativa Bluetooth® e o logótipo são marcas registadas da Bluetooth SIG, Inc.

Indicações sobre manutenção e conservação

Limpe todos os componentes com um pano levemente húmido e evite usar produtos de limpeza, produtos abrasivos e solventes. Remova a/s pilha/s antes de um armazenamento prolongado. Armazene o aparelho num lugar limpo e seco.

Perigo devido a exposição a fortes campos magnéticos

Campos magnéticos fortes podem causar efeitos nocivos em pessoas com meios auxiliares ativos (p. ex., pacemakers) e em dispositivos eletromecânicos (p. ex., cartões magnéticos, relógios mecânicos, mecânica de precisão, discos rígidos).

Relativamente à influência de campos magnéticos fortes sobre as pessoas, devem ser consideradas as respetivas disposições e regulamentos nacionais, como por exemplo o regulamento BGV B11 §14 "Campos eletromagnéticos" na República Federal da Alemanha.

Para evitar influências nocivas, mantenha ímanes a uma distância de, pelo menos, 20 cm dos implantes e dispositivos em perigo.

Dados técnicos	Sujeito a alterações técnicas. 18W11
Precisão da medição eletrónica	± 0,05° a 0° e 90° ± 0,1° a 1°...89°
Precisão de indicação	2 casas decimais
Condições de trabalho	0...50°C, sem condensação, altura de trabalho máx. 2000 m
Condições de armazenamento	-20...70°C, sem condensação
Dados operacionais do módulo de rádio	Interface Bluetooth LE 4.x; banda de frequências: banda ISM 2400-2483.5 MHz, 40 canais; potência de transmissão: no máx. 10 mW; largura de banda: 2 MHz; taxa de bits: 1 Mbit/s; modulação: GFSK / FHSS
Abastecimento de corrente	2 x 1,5V (tipo AAA/LR03)
Dimensões (L x A x P)	152 x 60 x 33 mm
Peso (incl. pilha)	290 g

Disposições da UE e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE. Este produto é um aparelho elétrico e tem de ser recolhido e eliminado separadamente, conforme a diretiva europeia sobre aparelhos elétricos e eletrónicos usados.

Mais instruções de segurança e indicações adicionais em: http://laserliner.com/info?an=malecopl

CE No
