MANUAL DE UTILIZADOR RangeXtender M50 Laserliner

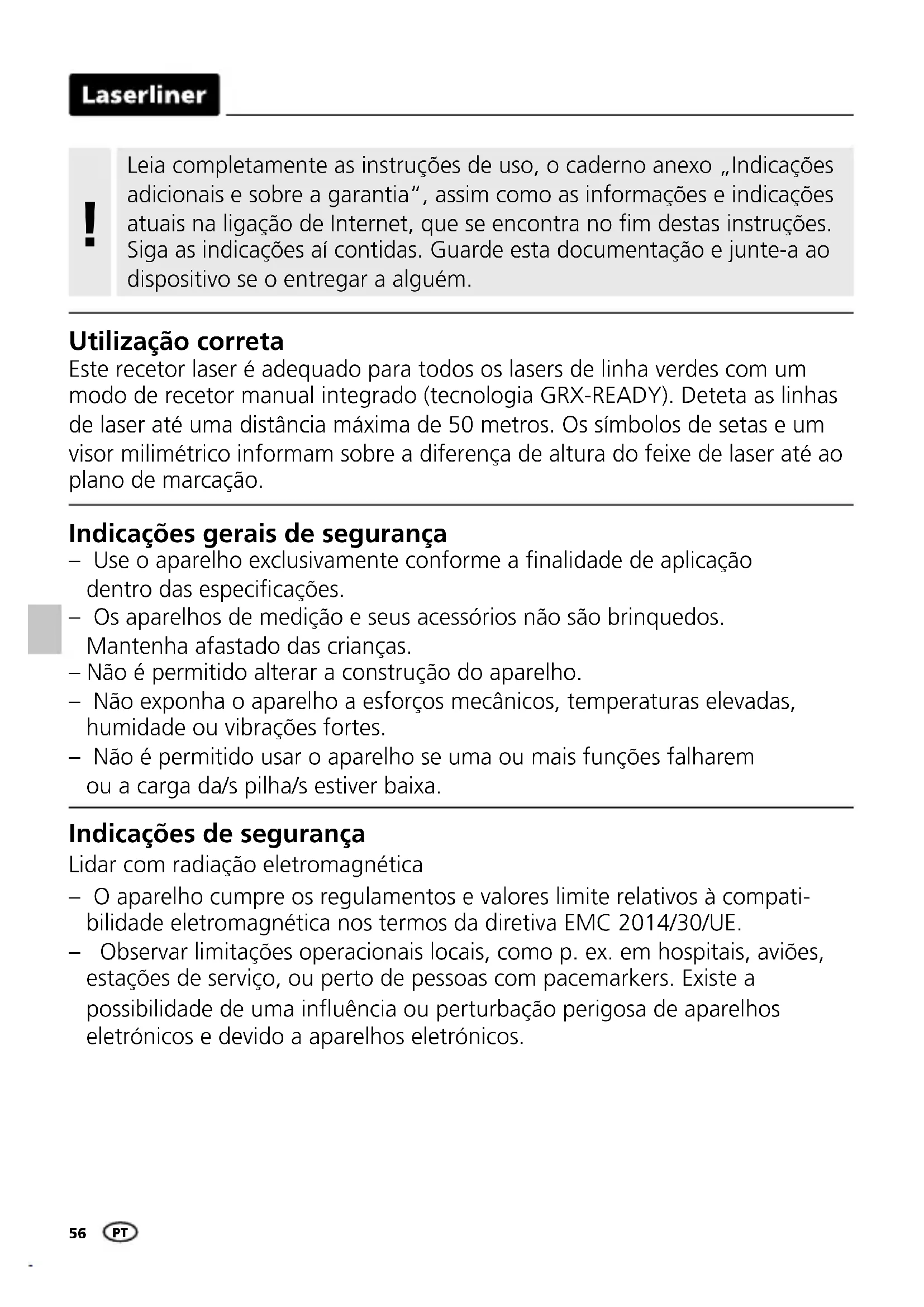

Leia completamente as instruções de uso, o caderno anexo „Indicações adicionais e sobre a garantia“, assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas. Guarde esta documentação e junte-a ao dispositivo se o entregar a alguém.

Utilização correta

Este recetor laser é adequado para todos os lasers de linha verdes com um modo de recetor manual integrado (tecnologia GRX-READY). Deteta as linhas de laser até uma distância máxima de 50 metros. Os símbolos de setas e um visor milimétrico informam sobre a diferença de altura do feixe de laser até ao plano de marcação.

Indicações gerais de segurança

• Use o aparelho exclusivamente conforme a finalidade de aplicação dentro das especificações.
• Os aparelhos de medição e seus acessórios não são brinquedos. Mantenha afastado das crianças.
  – Não é permitido alterar a construção do aparelho.
• Não exponha o aparelho a esforços mecânicos, temperaturas elevadas, humidade ou vibrações fortes.
• Não é permitido usar o aparelho se uma ou mais funções falharem ou a carga da/s pilha/s estiver baixa.

Indicações de segurança

Lidar com radiação eletromagnética

• O aparelho cumpre os regulamentos e valores limite relativos à compatibilidade eletromagnética nos termos da diretiva EMC 2014/30/UE.
• Observar limitações operacionais locais, como p. ex. em hospitais, aviões, estações de serviço, ou perto de pessoas com pacemarkers. Existe a possibilidade de uma influência ou perturbação perigosa de aparelhos eletrónicos e devido a aparelhos eletrónicos.

Perigo devido a exposição a fortes campos magnéticos

Campos magnéticos fortes podem causar efeitos nocivos em pessoas com meios auxiliares ativos (p. ex., pacemakers) e em dispositivos eletromecânicos (p. ex., cartões magnéticos, relógios mecânicos, mecânica de precisão, discos rígidos).

Relativamente à influência de campos magnéticos fortes sobre as pessoas, devem ser consideradas as respetivas disposições e regulamentos nacionais, como por exemplo o regulamento BGV B11 §14 „Campos eletromagnéticos“ na República Federal da Alemanha.

Para evitar influências nocivas, mantenha ímanes a uma distância de, pelo menos, 30 cm dos implantes e dispositivos em perigo.

Perigo de entalo! Não agarre no suporte de aperto!

Características particulares do produto e funções

HIGH SPEED

O recetor permite tempos de reação rápidos – a deteção rápida poupa tempo de trabalho.

O trabalho ideal é possibilitado pela aderência magnética numa diversidade de aparelhos de medição. Assim as mãos ficam livres para outros processos de trabalho.

Proteção contra pó e água – o aparelho distingue-se por uma proteção especial contra pó e chuva.

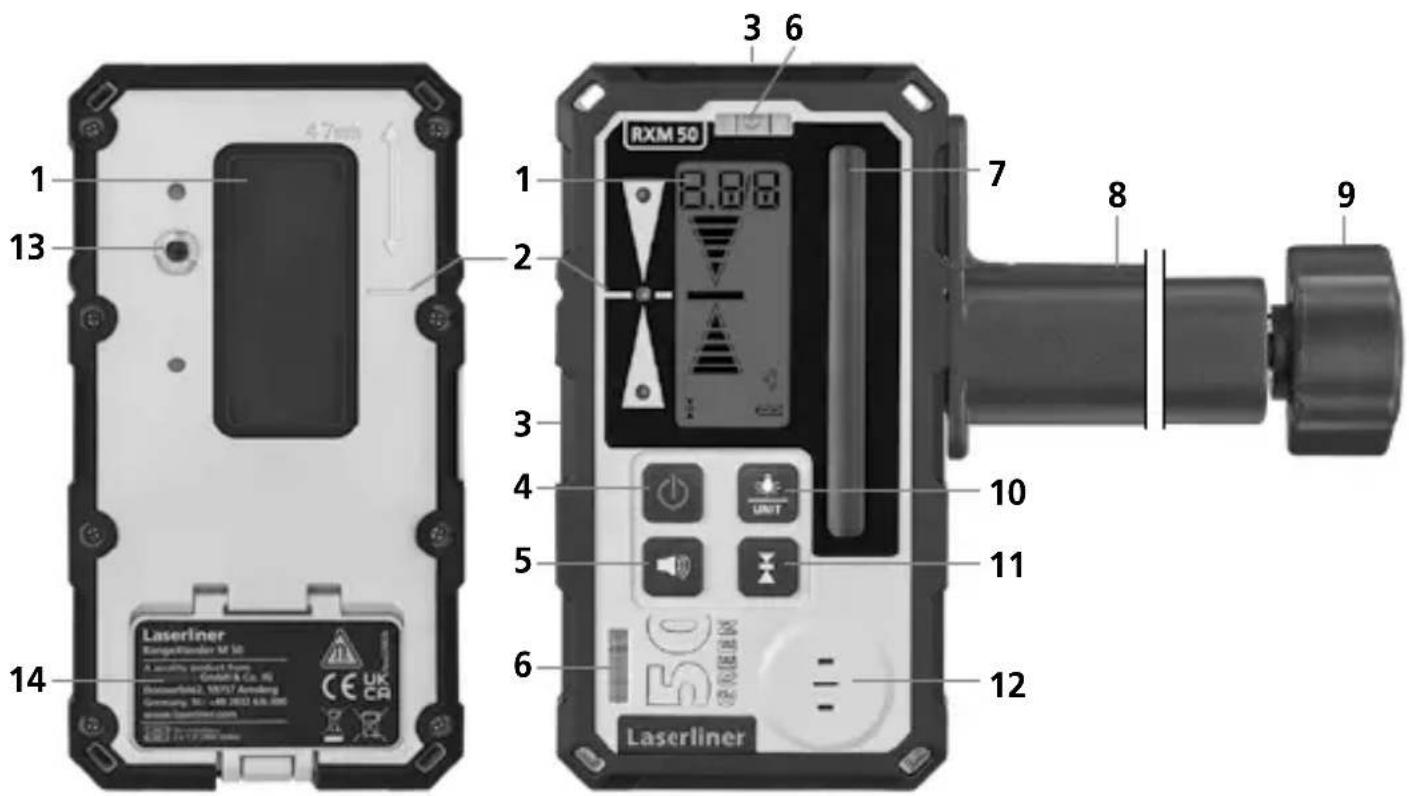

1 47mm 13 Laserliner RangeNumber M 50 A. availability product form GmbH & Co. 10 Gesmerplatz 2, 19/17 Ammlung Germany, SE -48 2022 618.000 davon Laserliner.com CE UK CA 14 RXM 50 3 6 3 2 1 7 8 9 10 11 6 Laserliner LSCS Laserliner

1 Visor LC
2 Ranhura de marcação rotativa
3 Magnetes
4 Botão para ligar / desligar
5 Som activado / desactivado
6 Nível de bolha horizontal/vertical
7 Campo de receção feixe de laser
8 Suporte universal

9 Parafuso de fixação para réguas verticais
10 Conversão de unidades cm / mm; Iluminação de fundo ativada / desativada
11 Exatidão (3 níveis)
12 Alto-falante
13 Furação de roscas para fixação do suporte universal
14 Compartimento de pilhas

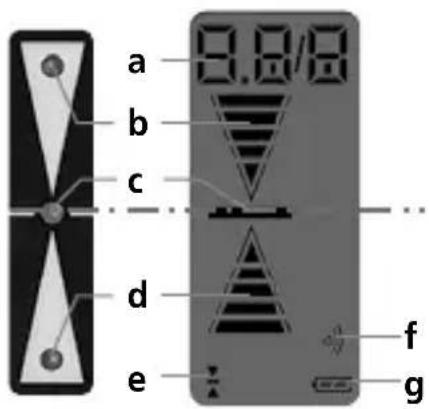

a 8.8/8 b c d e f g

a Desvio numérico em relação ao nível do laser
b Recetor manual acima do nível de laser
c Exato no nível de laser
d Recetor manual abaixo do nível de laser
e Exatidão (3 níveis)

g Indicação do estado de carga da pilha

Zona de precisão: indicação com tolerância menor, para um alinhamento de precisão (p. ex. com réguas verticais).

Zona de mãos-livres: indicação com tolerância superior, para um alinhamento à mão.

Zona aproximada: indicação com tolerância máxima, para um alinhamento rudimentar à mão.

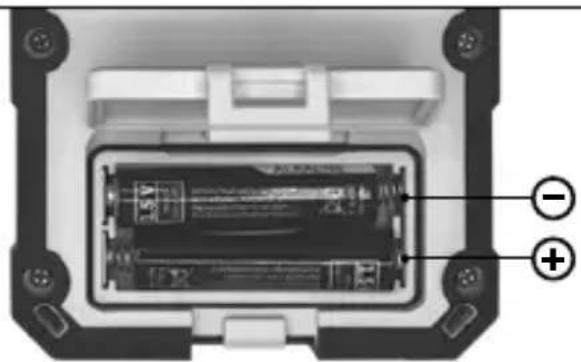

1nserção das pilhas

Abrir o compartimento (14) e colocar as pilhas conforme os símbolos indicados. Prestar atenção à polaridade correta.

Para a nivelação a grandes distâncias ou no caso de luminosidade elevada, use um recetor laser. Ligue-o com a tecla 4.

Ligar o laser de linha no modo receptor manual A seguir, as linhas de laser pulsam a uma frequência elevada e as linhas de laser tornam-se mais escuras. O receptor laser detecta as linhas de laser através desta pulsação até uma distância máx. de 50 m.

Movimente a seguir o campo de receção (7) do recetor laser através das linhas de laser para cima e para baixo até o LED central acender. A seguir, marque a dimensão de referência.

!

Tenha o cuidado de não deixar que as linhas de laser sejam reflectidas por superfícies reflectoras. Estas reflexões podem provocar indicações erradas.

Laserliner

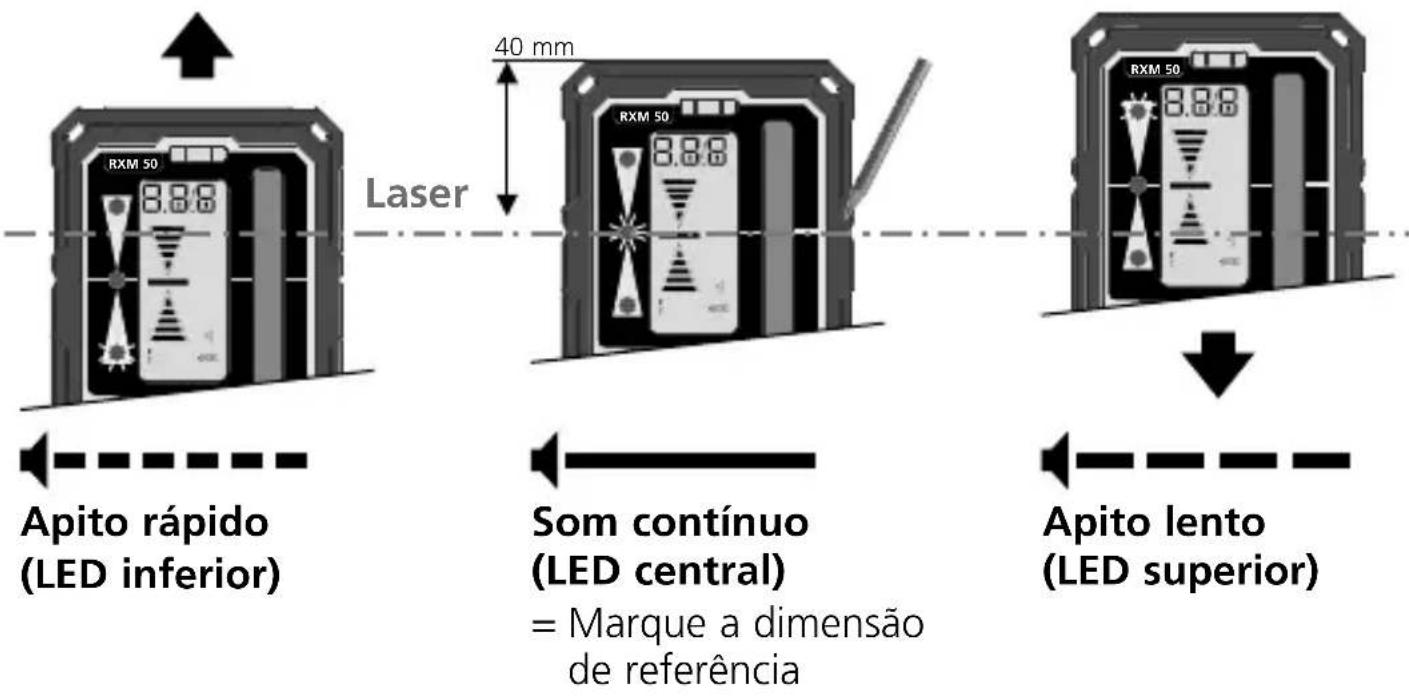

Apito rápido (LED inferior) 40 mm Laser Som contínuo (LED central) = Marque a dimensão de referência Apito lento (LED superior)

A intensidade da luz das linhas de laser é maior no meio e menor nas extremidades. Assim é possível que a margem de recepção máxima do receptor laser diminua.

A radiação solar direta pode provocar a diminuição do alcance do recetor laser.

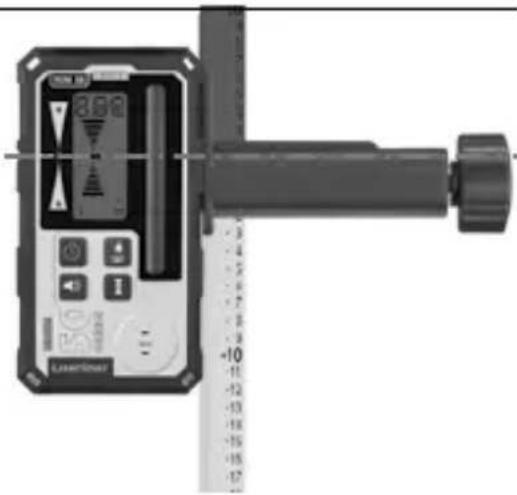

Aplicação com régua vertical

O receptor laser pode ser fixado em réguas de medição com o suporte universal. A régua de medição Flexi é recomendada para todas as medições de alturas de solos ou pavimentos. Assim pode determinar directamente diferenças de altura sem precisar de fazer cálculos.

Indicações sobre manutenção e conservação

Limpe todos os componentes com um pano levemente húmido e evite usar produtos de limpeza, produtos abrasivos e solventes. Remova a/s pilha/s antes de um armazenamento prolongado. Armazene o aparelho num lugar limpo e seco.

Dados técnicos (sujeito a alterações técnicas. 23W05)
Margem de receção do laser máx. 50 m
Comprimento da unidade de receção	80 mm
Classe de proteção IP 66
Desconexão automática depois de 5 minutos (com visor inalterado)
Abastecimento de energia 2 x 1,5V LR03 (AAA)
Duração operacional aprox. 20 horas
Condições de trabalho -10°C	... 40°C, humidade de ar máx. 80% rH, sem condensação, altura de trabalho máx. de 4000 m em relação ao NM (nível do mar)
Condições de armazenamento	-20°C ... 70°C, humidade de ar máx. 80% rH
Peso 400 g	(incl. pilhas / sem suporte universal)
Dimensões (L x A x P) 80 x 149 x 25 mm (sem suporte universal)

Disposições da UE e do Reino Unido e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE e do Reino Unido.

Este produto, incluindo acessórios e embalagens, é um aparelho elétrico que tem de ser reciclado de forma ecológica, de acordo com as diretivas europeias e britânicas sobre aparelhos elétricos e eletrónicos usados, pilhas e embalagens, a fim de recuperar matérias-primas com valor.

Mais instruções de segurança e indicações adicionais em:

https://www.laserliner.com
