MANUALE UTENTE RangeXtender M50 Laserliner

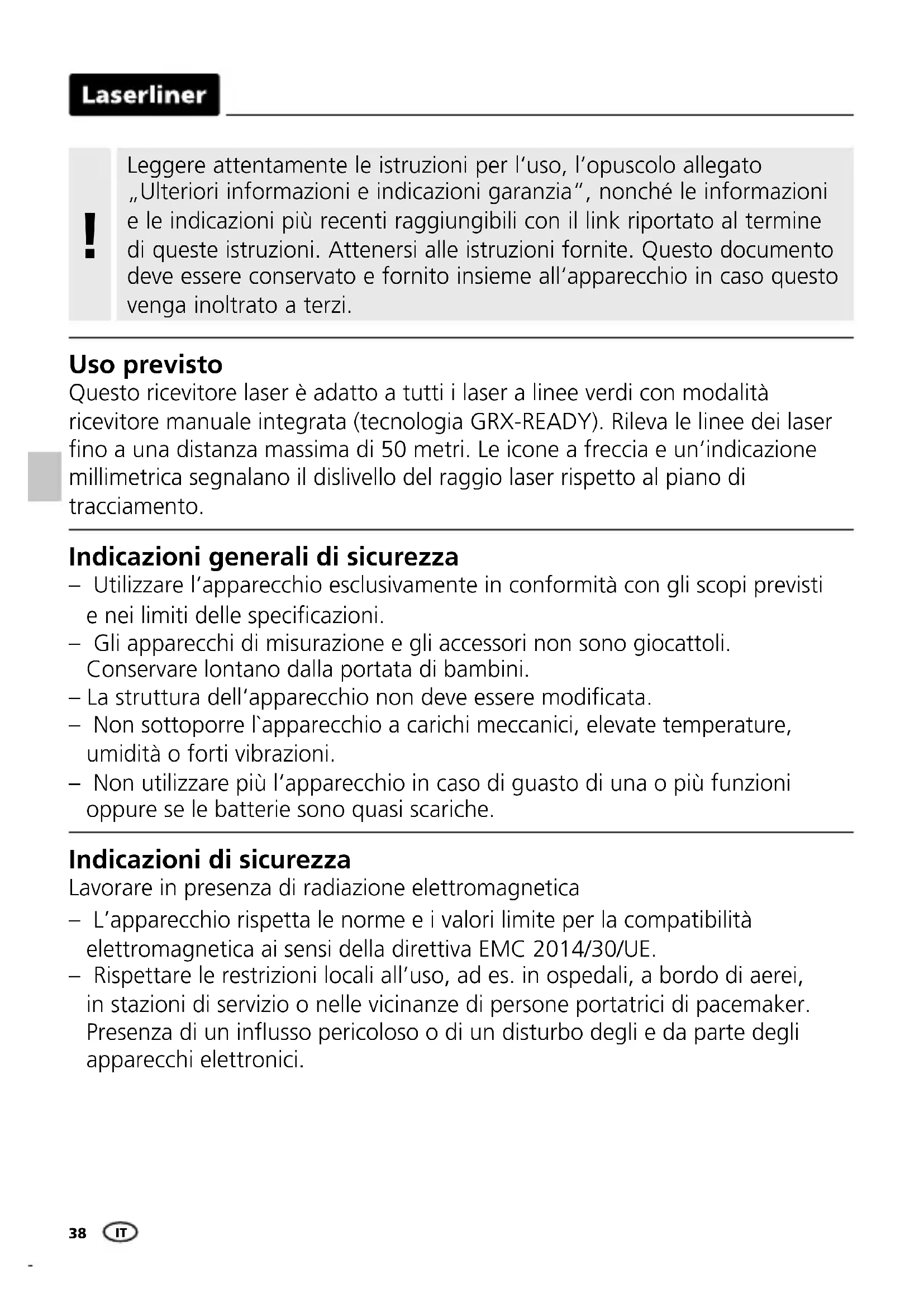

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato „Ulteriori informazioni e indicazioni garanzia“, nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Attenersi alle istruzioni fornite. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.

Uso previsto

Questo ricevitore laser è adatto a tutti i laser a linee verdi con modalità ricevitore manuale integrata (tecnologia GRX-READY). Rileva le linee dei laser fino a una distanza massima di 50 metri. Le icone a freccia e un'indicazione millimetrica segnalano il dislivello del raggio laser rispetto al piano di tracciamento.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• La struttura dell'apparecchio non deve essere modificata.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.

Pericoli causati da forti campi magnetici

Forti campi magnetici possono causare danni a persone con ausili fisici attivi (per es. pacemaker) e ad apparecchi elettromeccanici (per es. schede magnetiche, orologi meccanici, meccanica fine, dischi fissi).

Per quel che riguarda l'effetto di forti campi magnetici sulle persone, vanno rispettate le rispettive disposizioni e direttive nazionali, come per esempio in Germania la disposizione dell'associazione di categoria BGV B11 §14 „Campi elettromagnetici“.

Pe evitare disturbi, tenere i magneti sempre a una distanza di almeno 30 cm dai rispettivi impianti e apparecchi.

Pericolo di schiacciamento! Non introdurre le mani nel fissaggio a molla!

Caratteristiche particolari del prodotto

HIGH SPEED

Il ricevitore consente brevi tempi di reazione – il riconoscimento rapido riduce i tempi di lavoro.

Il lavoro ottimale si ottiene per un gran numero di strumenti di misura grazie all'adesione magnetica. Le mani sono libere per altri lavori.

Protezione da polvere e acqua – gli strumenti di misura sono caratterizzati da una particolare protezione dalla polvere e dalla pioggia.

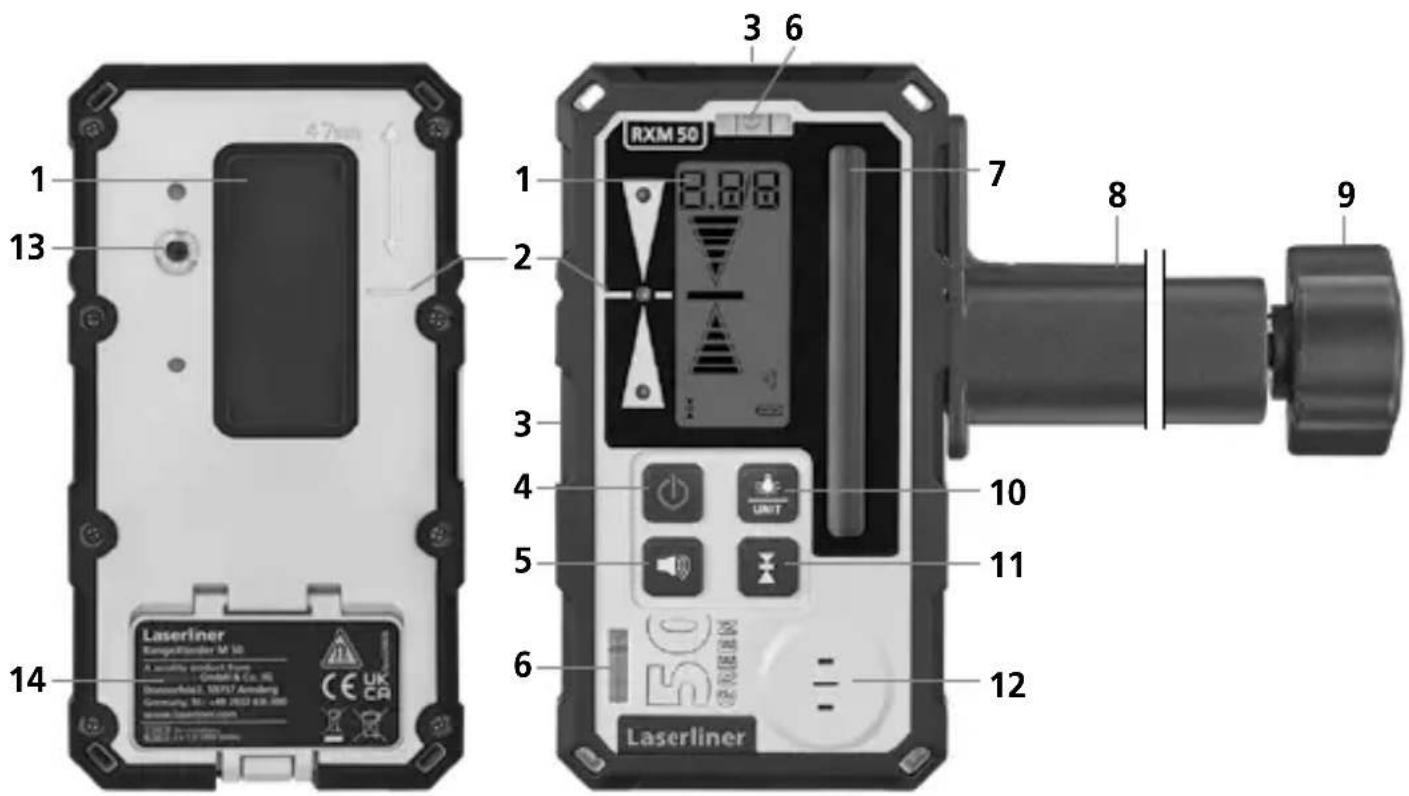

1 13 14 Laserliner RangeNumber M 50 A. availability product form GmbH & Co. 36 Dienstfeld 2, 59757 Ammlung Germany, SE: +80 2022 616.000 www.raserliner.com CE UK CA RXM 50 3 6 7 8 9 10 11 12 Laserliner

1 Display LC
2 Marcatura scanalata perimetrale
3 Magnete
4 Interruttore ON / OFF
5 Segnale acustico ON / OFF
6 Livella orizzontale/verticale
7 Campo di ricezione raggio laser
8 Supporto universale

9 Vite di fissaggio per triplometri
10 Cambio di misura in cm / mm; Retroilluminazione On/Off
11 Precisione (a 3 stadi)
12 Altoparlante
13 Foro filettato per fissare il supporto universale
14 Vanobatteria

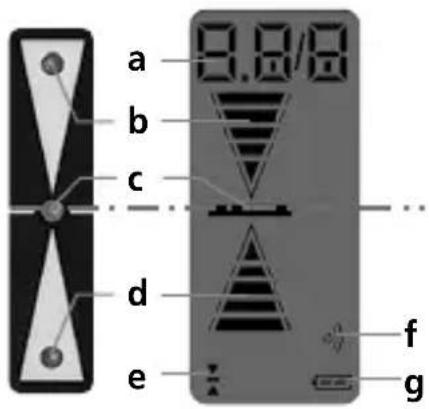

a 8,8/8 b c d e f g

a Deviazione numerica dal livello del laser
b Ricevitore manuale o livello laser
c Esattamente nel livello laser
d Ricevitore manuale sotto il livello laser
e Precisione (a 3 stadi)

f Segnale acustico ON / OFF

g Indicatore stato di carica batteria

Campo di precisione: indicazione con tolleranza minore, per un orientamento di precisione (p.e. con triplometri).

Area a mano libera: Indicazione con tolleranza maggiore, per un allineamento manuale.

Area approssimativa: Indicazione con tolleranza massima, per un rudimentale allineamento manuale.

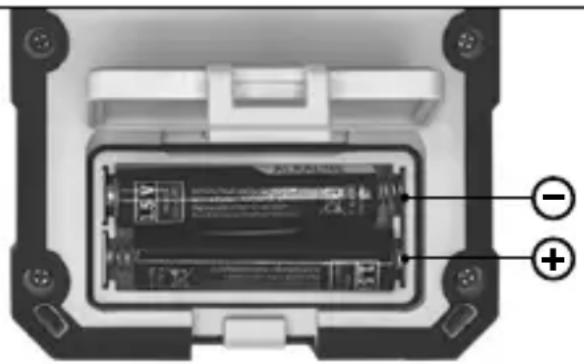

Inserimento delle batterie

Aprire il coperchio del vano batterie (14) ed introdurre le batterie come indicato dai simboli di installazione, facendo attenzione alla correttezza delle polarità.

Per il livellamento a grandi distanze o con un alto grado di luminosità utilizzare il ricevitore laser. Attivarlo con il tasto 4.

Commutare il laser a proiezione di linee nella modalità di ricezione manuale. Le linee laser pulsano ora ad una frequenza elevata e la loro luminosità diminuisce. Da questa pulsazione il ricevitore laser riconosce le linee laser fino ad una distanza massima di 50 m.

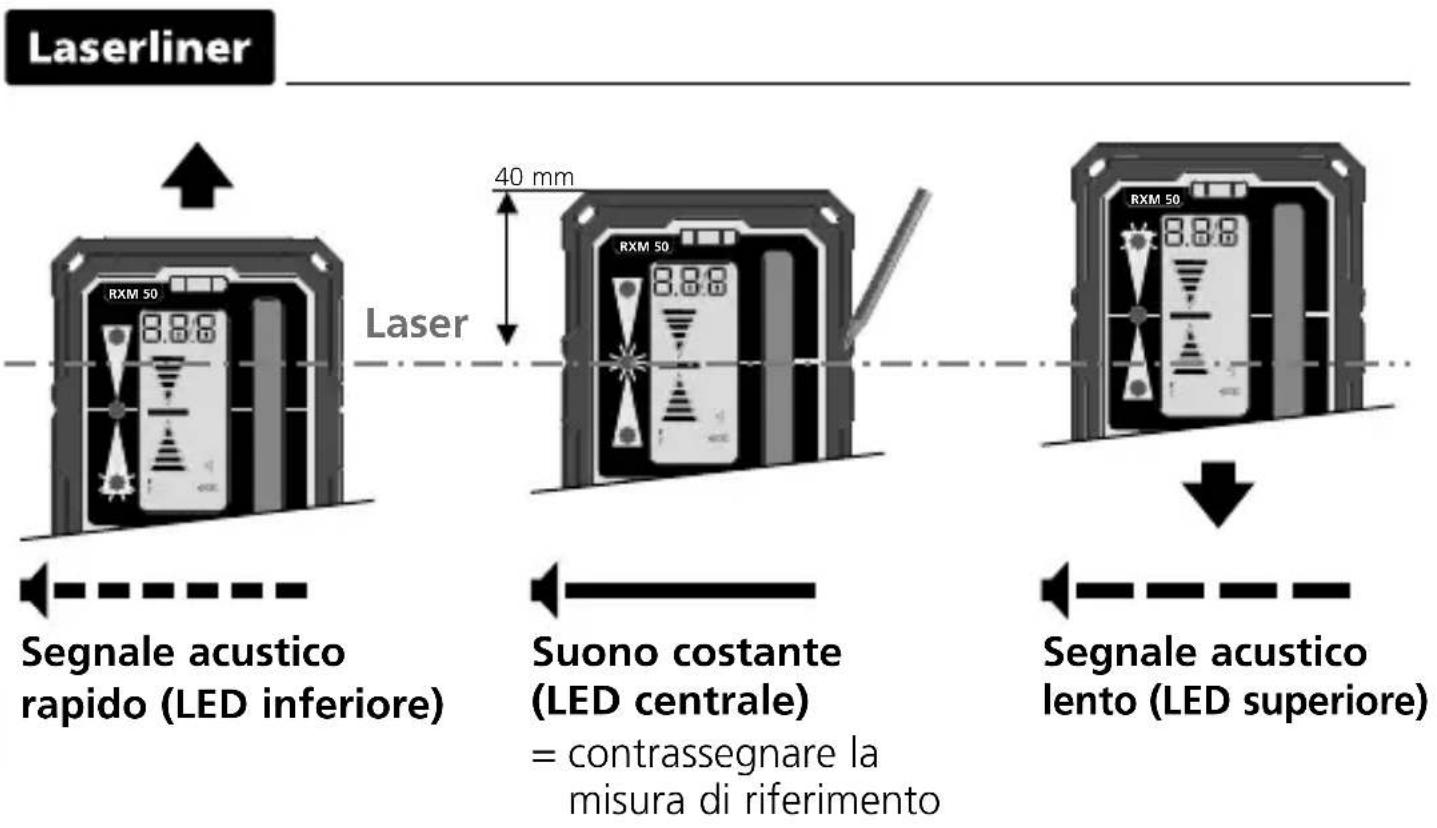

Subito dopo spostare il campo di ricezione (7) del ricevitore laser in avanti e indietro attraverso le linee laser finché non si accende il LED centrale. Quindi segnare la misura di riferimento.

Assicurarsi che le linee laser non vengano riflesse da superfici riflettenti. Questi riflessi potrebbero causare indicazioni di errore.

Laserliner Laser 40 mm Segnale acustico rapido (LED inferiore) Suono costante (LED centrale) = contrassegnare la misura di riferimento Segnale acustico lento (LED superiore)

!	L'intensità luminosa delle linee laser è massima al centro e si riduce alle estremità. In questo modo può diminuire l'area di ricezione del ricevitore laser.
!	In presenza di luce solare diretta si potrebbe ridurre la portata della ricezione laser.

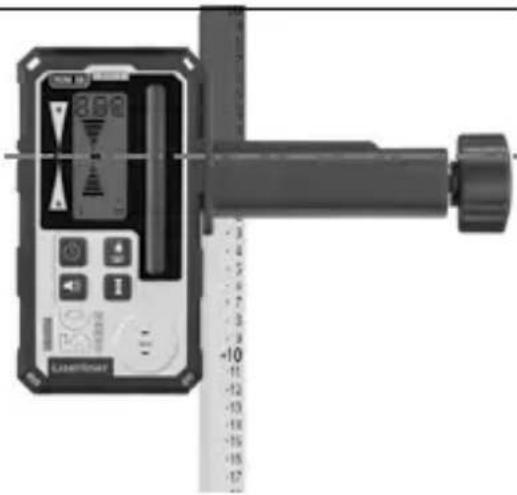

Applicazione con triplometro

Il ricevitore laser può essere montato su triplometri mediante il supporto universale Il triplometro flessibile è raccomandato per tutti i tipi di misurazione topografica. Con esso è possibile misurare direttamente dislivelli senza dover eseguire calcoli.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Dati tecnici (Con riserva di modifiche tecniche. 23W05)
Campo di ricezione laser max. 50 m
Lunghezza unità di ricezione	80 mm
Classe di sicurezza IP 66
Spegnimento automatico dopo 5 minuti(se non si cambia schermata del display)
Alimentazione elettrica 2 x 1,5V LR03 (AAA)
Durata di esercizio circa 20 ore
Condizioni di lavoro -1	0°C ... 40°C, umidità dell'aria max. 80% rH,non condensante, altezza di lavoro max. 4000 msopra il livello del mare (zero normale)
Condizioni di stoccaggio -20°C ... 70°C, umidità dell'aria max. 80% rH
Peso 400 g	(incl. batterie / senza supporto universale)
Dimensioni (L x A x P) 80 x 149 x 25 mm (senza supporto universale)

Disposizioni valide in UE e Regno unito e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE e del Regno unito.

Questo prodotto, accessori e imballaggio inclusi, è un apparecchio elettrico che deve essere riciclato nel rispetto dell'ambiente secondo le direttive europee e del Regno Unito in materia di rifiuti di apparecchiature elettriche ed elettroniche, batterie e imballaggi così da recuperare preziose materie prime.

Per ulteriori informazioni e indicazioni di sicurezza:

https://www.laserliner.com

!
