BEDIENUNGSANLEITUNG RangeXtender M50 Laserliner

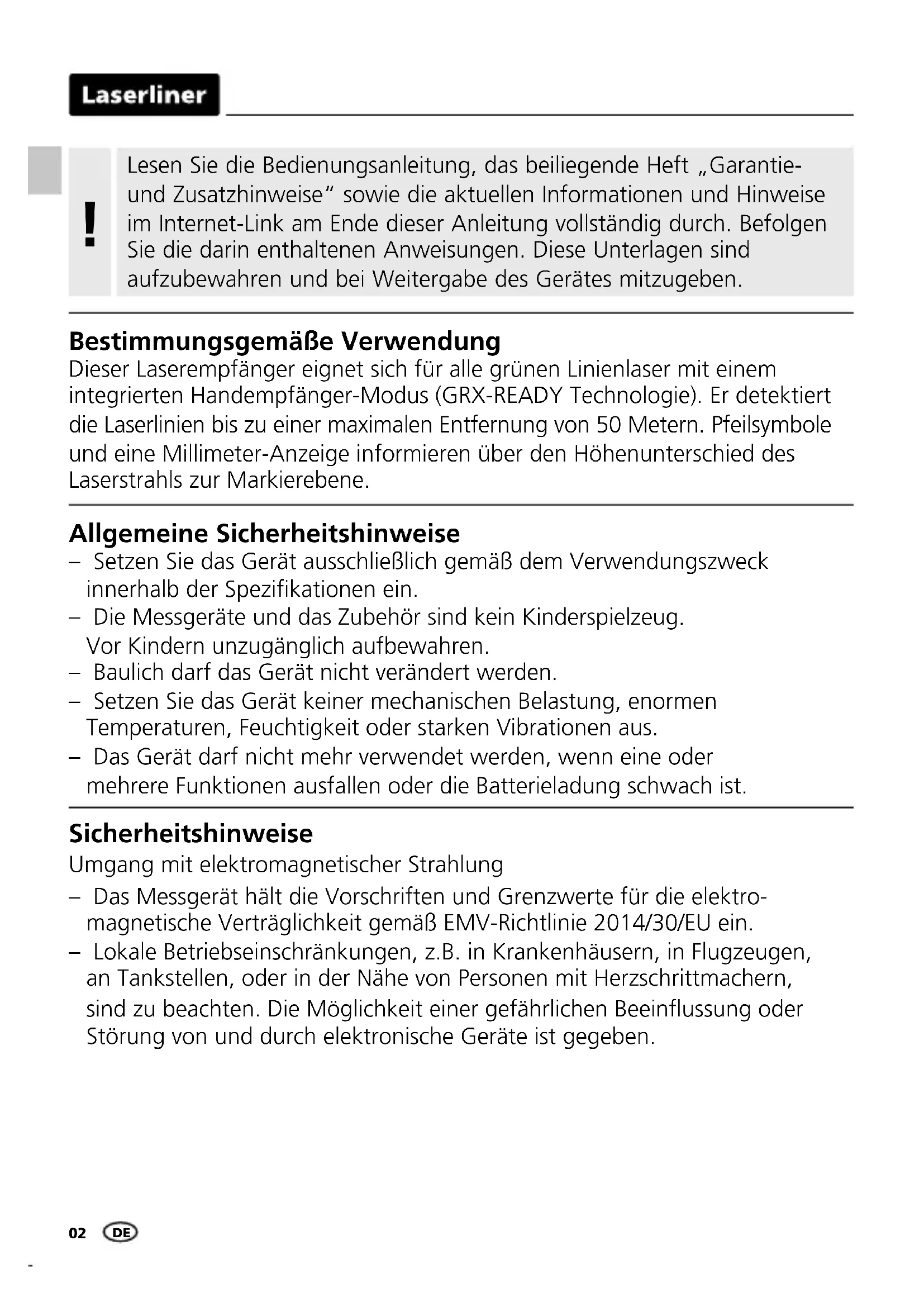

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen sind aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Bestimmungsgemäße Verwendung

Dieser Laserempfänger eignet sich für alle grünen Linienlaser mit einem integrierten Handempfänger-Modus (GRX-READY Technologie). Er detektiert die Laserlinien bis zu einer maximalen Entfernung von 50 Metern. Pfeilsymbole und eine Millimeter-Anzeige informieren über den Höhenunterschied des Laserstrahls zur Markierebene.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
• Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
  – Baulich darf das Gerät nicht verändert werden.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.

Gefährdung durch starke Magnetfelder

Starke Magnetfelder können schädliche Einwirkungen auf Personen mit aktiven Körperhilfsmitteln (z.B. Herzschrittmacher) und an elektromechanischen Geräten (z.B. Magnetkarten, mechanischen Uhren, Feinmechanik, Festplatten) verursachen.

Hinsichtlich der Einwirkung starker Magnetfelder auf Personen sind die jeweiligen nationalen Bestimmungen und Vorschriften zu berücksichtigen, wie beispielsweise in der Bundesrepublik Deutschland die berufsgenossenschaftliche Vorschrift BGV B11 §14 „Elektromagnetische Felder“.

Um eine störende Beeinflussung zu vermeiden, halten Sie die Magnete stetsin einem Abstand von mindestens 30 cm von den jeweils gefährdeten Implantaten und Geräten entfernt.

Quetschgefahr! Fassen Sie nicht in die Klemmhalterung!

Besondere Produkteigenschaften

HIGH! SPEED

Der Empfänger ermöglicht schnelle Reaktionszeiten – schnelles Erkennen spart Arbeitszeit.

Optimales Arbeiten wird bei einer Vielzahl der Messgeräte durch magnetische Haftung ermöglicht. Die Hände sind für andere Arbeitsabläufe frei.

Schutz vor Staub und Wasser – Das Gerät zeichnet sich durch besonderen Schutz vor Staub und Regen aus.

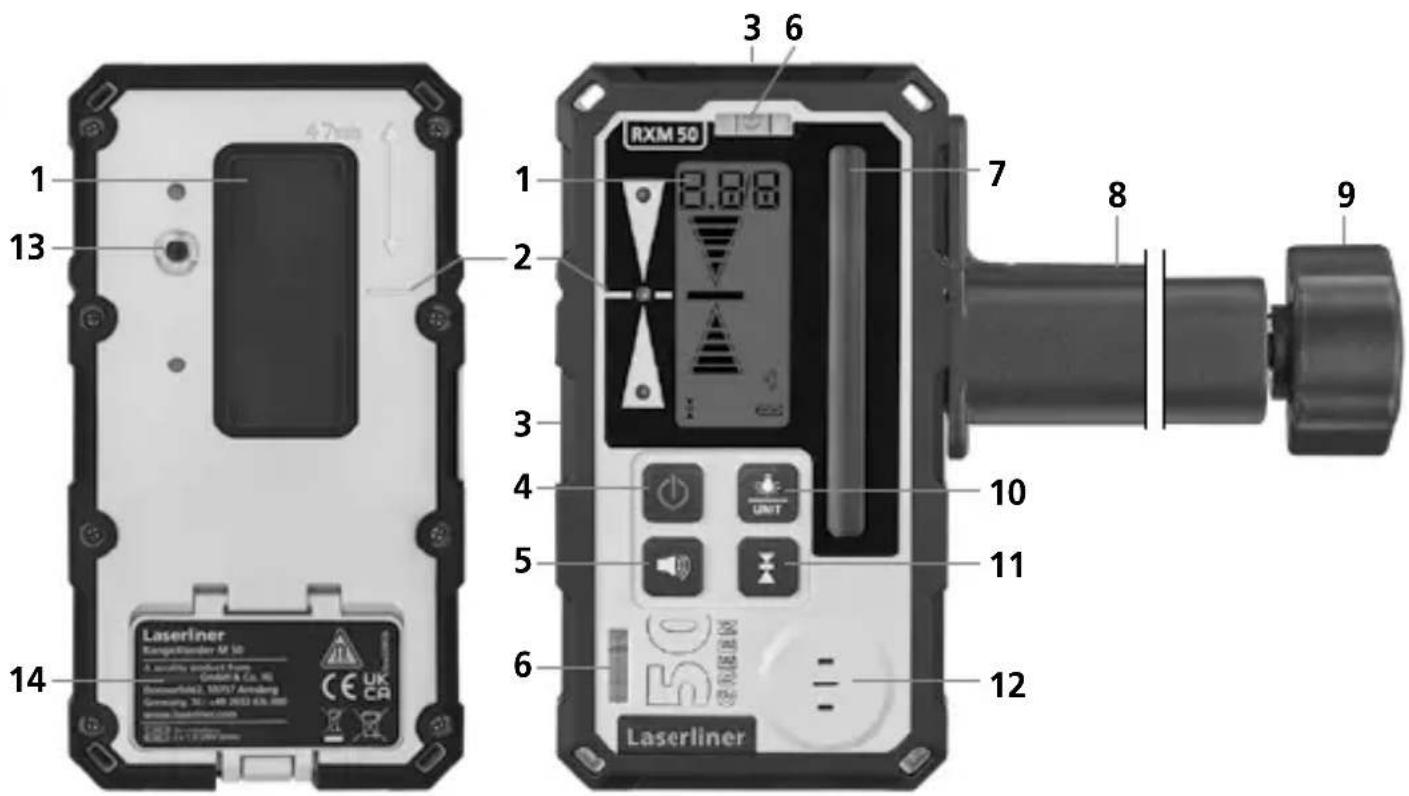

1 13 14 Laserliner Kangelflücker M 50 A assembly product form GmbH & Co. 91 Süngesfeldt, 10/07 Anwendung Germany 30 -48 2022 436.000 www.taxeliner.com CE UK CA RXM 50 3 6 7 8 9 10 11 12 Laserliner

1 LC-Display
2 Umlaufende Markierungsnut
3 Kopf- und Seitenmagnet
4 AN- / AUS-Schalter
5 Tonsignal AN / AUS
6 Horizontal-/Vertikallibelle
7 Empfangsfeld Laserstrahl
8 Universalhalterung

9 Befestigungsschraube für Messlatten
10 Umstellung Einheit cm / mm; Hintergrundbeleuchtung ein / aus
11 Genauigkeit (3-stufig)
12 Lautsprecher
13 Verbindungsschraube
14 Batteriefach

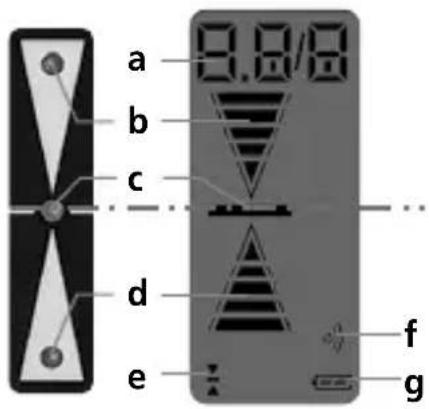

a 8.8/8 b c d e f g

a Numerische Abweichung vom Laserniveau
b Handempfänger über Laserniveau
c Exakt im Laserniveau
d Handempfänger unter Laserniveau
e Genauigkeit (3-stufig)

f Tonsignal AN / AUS

g AnzeigeBatterieladezustand

Feinbereich: Anzeige mit kleinerer Toleranz, für feines Ausrichten (z.B. mit Messlatten).

Freihandbereich: Anzeige mit größerer Toleranz, zum Ausrichten von Hand.

Grobbereich: Anzeige mit maximaler Toleranz, für rudimentäres Ausrichten von Hand.

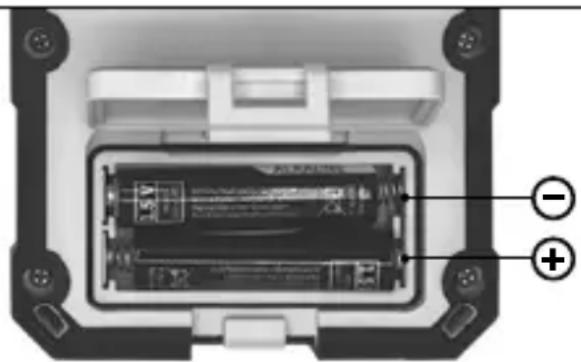

Einlegen der Batterien

Batteriefach (14) öffnen und Batterien gemäß den Installationssymbolen einlegen. Dabei auf korrekte Polarität achten.

2 CRX READY Arbeiten mit dem Laserempfänger

Verwenden Sie zum Nivellieren auf große Entfernungen oder bei hoher Helligkeit den Laserempfänger. Diesen mit Taste 4 anschalten.

Den Linienlaser in den Hand empfänger modus schalten. Jetzt pulsieren die Laserlinien mit einer hohen Frequenz und die Laserlinien werden dunkler. Der Laserempfänger erkennt durch dieses Pulsieren die Laserlinien bis max. 50 m Entfernung.

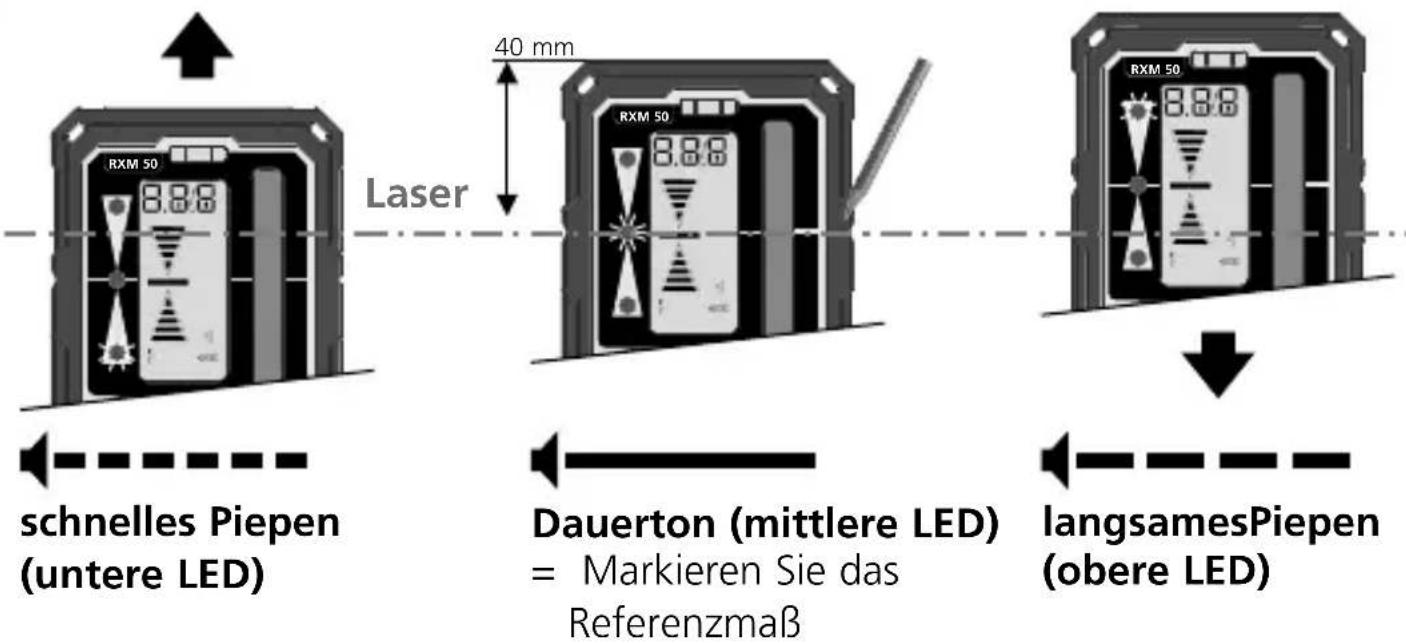

Bewegen Sie nun das Empfangsfeld (7) des Laserempfängers durch die Laserlinien auf- und abwärts bis die mittlere LED aufleuchtet. Markieren Sie nun das Referenzmaß.

Achten Sie darauf, dass die Laserlinien nicht von spiegelnden Flächen reflektiert werden. Diese Reflexionen können zu Fehlanzeigen führen.

Laserliner

schnelles Piepen (untere LED) Laser 40 mm RXM 50 Dauerton (mittlere LED) = Markieren Sie das Referenzmaß RXM 50 langsamesPiepen (obere LED)

Die Lichtintensität der Laserlinien ist in der Mitte am höchsten und wird an den Enden geringer. Dadurch kann sich der maximale Empfangsbereich des Laserempfängers verringern.

Bei direkter Sonneneinstrahlung kann sich die Reichweite des Laserempfangs reduzieren.

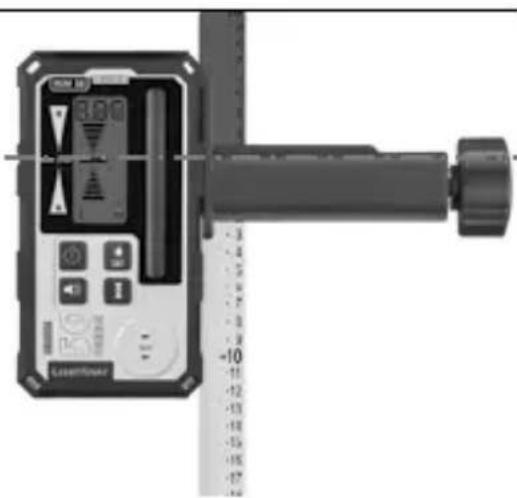

Anwendung mit Messlatte

Der Laserempfänger kann mit der Universalhalterung an Messlatten befestigt werden. Die Fleximesslatte ist für alle Messungen von Bodenhöhen zu empfehlen. Mit dieser können Sie ohne zu rechnen direkt Höhenunterschiede ermitteln.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten (Technische Änderungen vorbehalten. 23W02)
Empfangsbereich Laser max. 50 m
Länge Empfangseinheit 80 mm
Schutzart IP 66
Automatische Abschaltung nach 5 Minuten (bei unveränderter Displayanzeige)
Stromversorgung 2 x 1,5V LR03 (AAA)
Betriebsdauer ca. 20 Std.
Arbeitsbedingungen -10°C ...	40°C, Luftfeuchtigkeit max. 80% rH, nicht kondensierend, Arbeitshöhe max. 4000 m über NN (Normalnull)
Lagerbedingungen -20°C ...	70°C, Luftfeuchtigkeit max. 80% rH
Gewicht 400 g	(inkl. Batterien / ohne Universalhalterung)
Abmessungen (B x H x T) 80 x	149 x 25 mm (ohne Universalhalterung)

EU- und UK-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU und UK.

Dieses Produkt, inklusive Zubehör und Verpackung, ist ein Elektrogerät welches nach den europäischen und UK Richtlinien für Elektro- und Elektronik-Altgeräte, Batterien und Verpackungen einer umweltgerechten Wiederverwertung zugeführt werden muss, um wertvolle Rohstoffe zurückzugewinnen.
