MasterLevel Compact Plus - Livella laser Laserliner - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Livella laser digitale con bolla elettronica
Marca	Laserliner
Modello	MasterLevel Compact Plus
Dimensioni (L x A x P)	152 x 60 x 33 mm
Peso (batteria inclusa)	290 g
Alimentazione	2 pile AAA/LR03 (1,5 V ciascuna)
Precisione di misura elettronica	±0,05° a 0° e 90°; ±0,1° da 1° a 89°
Display	LCD digitale con angolo di inclinazione, unità di misura, funzione Hold e riferimento
Unità di misura	Gradi, percentuale, mm/m (a seconda dell'impostazione)
Funzione riferimento	Riporto angoli con memorizzazione del valore
Funzione HOLD	Mantenimento del valore visualizzato
Calibrazione	Autocalibrazione mediante rotazione di 180° su una superficie piana
Interfaccia wireless	Bluetooth LE 4.x (banda ISM 2,4 GHz, portata max 10 m)
Applicazione mobile	Compatibile con l'app Laserliner (disponibile sugli store)
Spegnimento automatico	Dopo 5 minuti di inattività
Condizioni di lavoro	Da 0 a 50°C, 85% UR max, altitudine max 2000 m
Condizioni di conservazione	Da -20 a 70°C, 85% UR max
Superficie magnetica	Sì, per fissaggio su superfici metalliche
Manutenzione e pulizia	Pulire con un panno leggermente umido, niente solventi; rimuovere le batterie in caso di conservazione prolungata
Sicurezza	Rispetto delle norme EMC e RED; campo magnetico potente: tenere a 20 cm da impianti
Normativa UE	Direttiva RAEE; apparecchio elettrico da raccogliere separatamente
Sito di assistenza	http://laserliner.com/info?an=malecopl

Domande frequenti - MasterLevel Compact Plus Laserliner

Come accendere il MasterLevel Compact Plus?

Premere il tasto accensione/spegnimento (3) per accendere l'apparecchio. L'angolo di inclinazione viene quindi visualizzato sullo schermo.

Cosa fare se lo schermo mostra '----'?

Questo codice di errore significa che l'allineamento dell'asse verticale è fuori dal range di tolleranza. Verificare che l'apparecchio sia posizionato su una superficie stabile e ricalibrarlo se necessario.

Come utilizzare la funzione HOLD?

Premere il tasto HOLD (1) per bloccare il valore dell'angolo corrente sullo schermo. Ciò consente di riportare un angolo senza che il valore cambi.

Come eseguire una calibrazione?

Posizionare l'apparecchio su una superficie piana e segnare la sua posizione. Premere contemporaneamente i tasti 1 e 3 per entrare in modalità calibrazione. Seguire le istruzioni sullo schermo: ruotare l'apparecchio di 180° e appoggiarlo sullo stesso punto, quindi premere il tasto accensione/spegnimento (3).

L'apparecchio si spegne automaticamente?

Sì, lo strumento si spegne automaticamente dopo 5 minuti di inattività per risparmiare la batteria.

Come trasmettere le misure via Bluetooth?

Assicurarsi che il Bluetooth del dispositivo mobile sia attivato. Scaricare l'app Laserliner dallo store. Aprire l'app, rileverà l'apparecchio. Connettersi e le misure verranno trasmesse.

Quali batterie utilizzare e come sostituirle?

Utilizzare due pile di tipo AAA/LR03 (1,5 V). Aprire il vano batterie sul retro dell'apparecchio, inserire le pile rispettando la polarità indicata.

Si può fissare l'apparecchio su una superficie metallica?

Sì, l'apparecchio è dotato di una superficie di misura magnetica (4) che consente di fissarlo su superfici metalliche.

Come pulire il MasterLevel Compact Plus?

Pulire tutti i componenti con un panno leggermente umido. Non utilizzare detergenti, abrasivi o solventi.

Cosa fare in caso di conservazione prolungata?

Rimuovere le batterie prima di qualsiasi conservazione prolungata. Conservare l'apparecchio in un luogo asciutto e pulito, a una temperatura compresa tra -20°C e 70°C.

MANUALE UTENTE MasterLevel Compact Plus Laserliner

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni e indicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.

Funzionamento / Utilizzo

La presente livella elettronica a bolla d'aria digitale dispone di goniometro a 360° e di una funzione di riferimento per la trasmissione degli angoli. I dati di misura possono essere trasmessi tramite l'interfaccia Bluetooth®.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• Manomissioni o modifiche dell'apparecchio non sono ammesse e fanno decadere l'omologazione e la specifica di sicurezza.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• Il misuratore rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva CEM 2014/30/UE, che viene ricoperta dalla direttiva RED 2014/53/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Sussiste la possibilità di interferenze pericolose o di disturbi degli apparecchi elettronici o per causa di questi.
• L'impiego nelle vicinanze di tensioni elevate o in campi elettromagnetici alternati può compromettere la precisione della misurazione.

Indicazioni di sicurezza

Lavorare in presenza di radiazione RF

• L'apparecchio di misurazione è dotato di un'interfaccia per la trasmissione via radio.
• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica e le radiazioni elettromagnetiche ai sensi della direttiva RED 2014/53/UE.
• Con la presente Umarex GmbH & Co. KG dichiara che il tipo di impianto radiotrasmittente MasterLevel Compact Plus soddisfa i requisiti essenziali e le altre disposizioni della direttiva europea "Radio Equipment Richtlinie" 2014/53/UE (RED). Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:

http://laserliner.com/info?an=malecopl

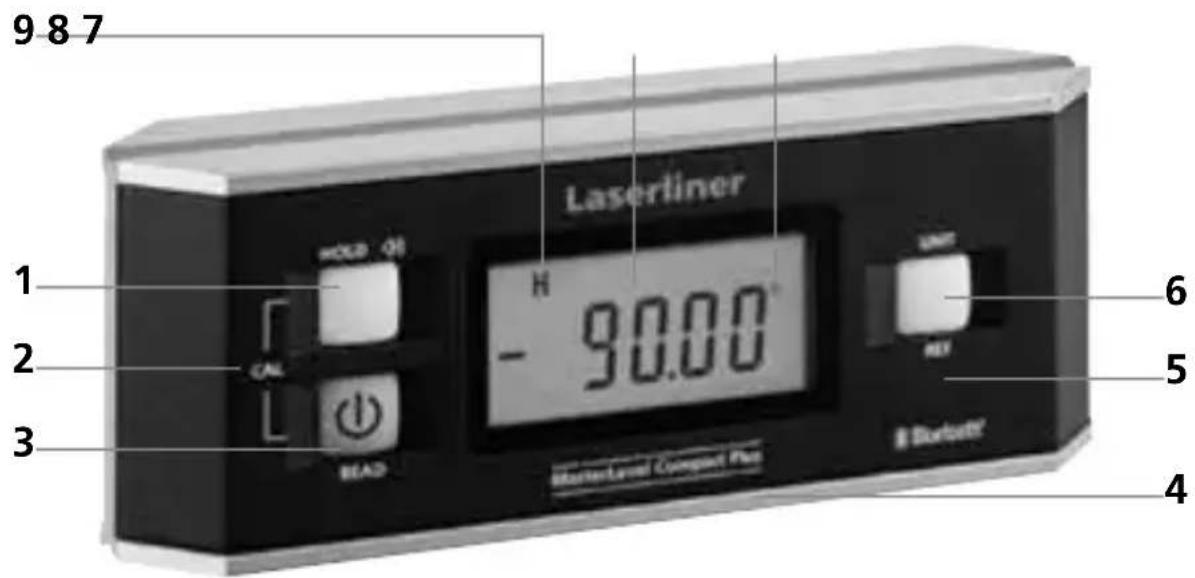

1 Funzione Hold on / off / segnalatore acustico on/off
2 Taratura
3 Tasto on/off / READ: trasmissione dei dati di misura tramite interfaccia Bluetooth®
4 Superficie di misura magnetica

5 Vano delle pile (parte posteriore)
6 Cambio dell'unità di misura / impostazione del valore di riferimento dell'angolo
7 Unità di misura
8 Angolo di inclinazione
9 Funzione Hold attiva

Laserliner

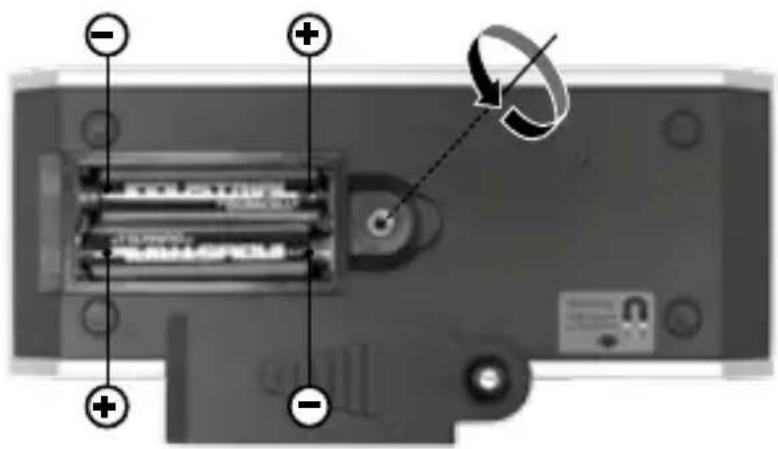

1 Inserimento della batteria

Aprire il vano batterie e introdurre la batteria come indicato dai simboli di installazione, facendo attenzione alla corretta polarità.

2 Accensione e misura

!

Prima di ogni misurazione assicurarsi che la funzione di riferimento sia disattivata (nessun REF a display).

- Accendere l'apparecchio con il tasto (3).

- L'angolo di inclinazione (8) compare sul display. Se si misurano angoli sopratesta, il verso di visualizzazione si adatta automaticamente.

3 Taratura

1. Posizionare la superficie di misura (4) dell'apparecchio su un fondo diritto con un contrassegno della posizione. Accendere l'apparecchio (3). Per raggiungere la modalità di calibrazione premere contemporaneamente i tasti 1 e 3. -1- compare sul display.

2. Premere di nuovo il tasto ON/OFF (3). -1- lampeggia. Segue la visualizzazione di -2-.

3. Ruotare la livella di 180° e collocarla esattamente sulla superficie contrassegnata. Premere quindi il tasto ON/OFF (3). -2- lampeggia. La calibrazione è terminata quando viene visualizzato il valore misurato a display.

4 Funzione di riferimento per la trasmissione degli angoli

Per mantenere il valore misurato sul display, premere il tasto Hold (1).

Funzione Auto Off

L'apparecchio di misurazione si spegne automaticamente dopo 5 minuti di intattività per non scaricare la batteria.

Codice di guasto

- - - - L'orientamento dell'asse verticale supera i limiti del campo di tolleranza

Calibrazione

L'apparecchio di misurazione deve essere calibrato e controllato regolarmente, affinché sia sempre assicurata la precisione dei risultati di misura. Consigliamo intervalli di calibrazione annuali.

Trasmissione dati

L'apparecchio dispone di una funzione Bluetooth®* per la trasmissione dei dati via radio a terminali mobili con interfaccia Bluetooth®* (per es. smartphone, tablet).

I requisiti di sistema per la connessione Bluetooth®* sono disponibili al sito http://laserliner.com/info?an=ble

L'apparecchio può stabilire una connessione Bluetooth®* con terminali compatibili con lo standard Bluetooth 4.0.

La portata massima è di 10 m dal terminale e dipende fortemente dalle condizioni ambientali, come ad es. Dallo spessore e dalla composizione delle pareti, dalle fonti di disturbo per la trasmissione via radio, nonché dalle caratteristiche di invio / ricezione del terminale.

Bluetooth®* è sempre attivo dopo l'accensione, dato che il sistema radio è predisposto per un consumo di corrente molto ridotto.

Un terminale mobile si può connettere all'apparecchio di misurazione tramite un'app.

* Il marchio denominativo e il logo Bluetooth® sono marchi registrati della Bluetooth SIG, Inc.

Applicazione (app)

Per usare la funzione Bluetooth®* è necessaria un'app, che può essere scaricata dai vari store a seconda del tipo di terminale:

Accertarsi che l'interfaccia Bluetooth®* del terminale mobile sia attivata.

Dopo l'avvio dell'applicazione e con la funzione Bluetooth®* attivata, è possibile stabilire una connessione tra un terminale mobile e l'apparecchio di misurazione. Se l'applicazione rileva più di un apparecchio di misurazione, selezionare quello di interesse.

All'avvio successivo l'apparecchio di misurazione sarà connesso automaticamente.

* Il marchio denominativo e il logo Bluetooth® sono marchi registrati della Bluetooth SIG, Inc.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Pericoli causati da forti campi magnetici

Forti campi magnetici possono causare danni a persone con ausili fisici attivi (per es. pacemaker) e ad apparecchi elettromeccanici (per es. schede magnetiche, orologi magnetici, meccanica fine, dischi fissi).

A causa dell'influenza di forti campi magnetici sulle persone, vanno rispettate le rispettive decisioni e disposizioni nazionali, ad esempio in Germania la disposizione BGV B11 §14 "Campi elettromagnetici".

Pe evitare disturbi, tenere i magneti sempre a una distanza di ameno 20 cm dai rispettivi impianti e apparecchi a rischio.

Dati tecnici	Con riserva di modifiche tecniche. 18W11
Precisione di misura elettronica	± 0,05° a 0° e 90°± 0,1° a 1°...89°
Precisione di visualizzazione	2 cifre decimali
Condizioni di lavoro	0...50 °C, 85%rH, non condensante, altezza di lavoro max. 2000 m
Condizioni di stoccaggio	-20...70 °C, 85%rH, non condensante
Dati di esercizio del modulo radio	Interfaccia Bluetooth LE 4.x; banda di frequenza: banda ISM 2400-2483.5 MHz, 40 canali; potenza di trasmissione: max 10 mW; larghezza di banda: 2 MHz; velocità di trasmissione: 1 Mbit/s; modulazione: GFSK / FHSS
Alimentazione elettrica 2 batterie	da 1,5 V (tipo AAA/LR03)
Dimensioni (L x H x P)	152 x 60 x 33 mm
Peso (con batterie) 290 g

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE. Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni e indicazioni di sicurezza:

http://laserliner.com/info?an=malecopl

!
